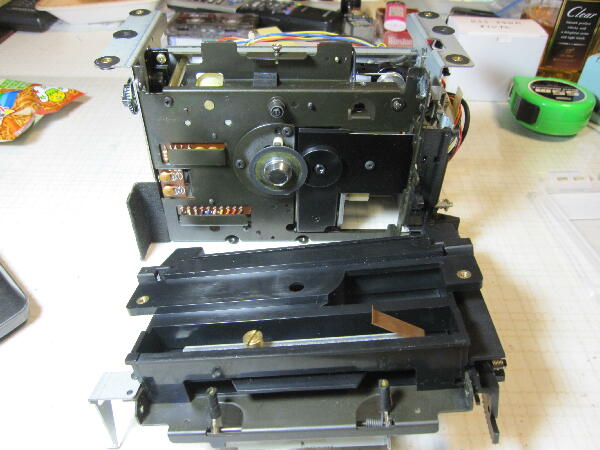

本機のピックアップを見るためメカ部を取り出し分解

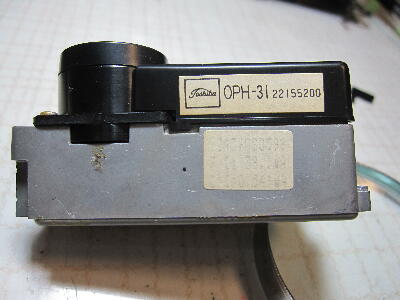

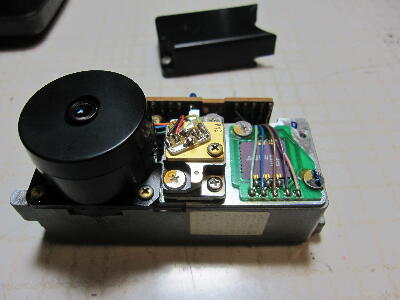

我が家のSONY 701ES 3,4号機のピックアップと同じ？東芝製
 |
|
|
|
|

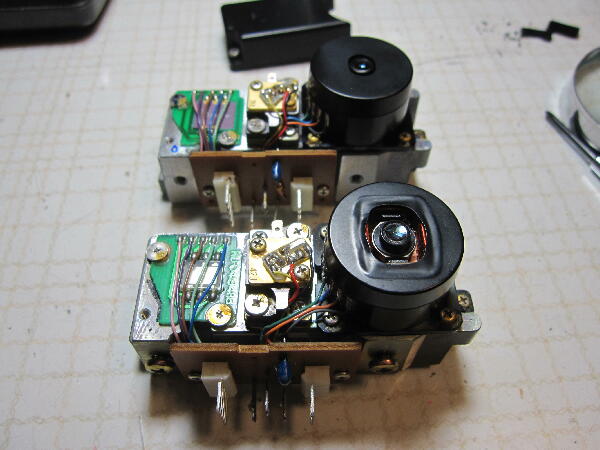

手前が701ES 1号機の弄られていた物 受光素子に違いがある

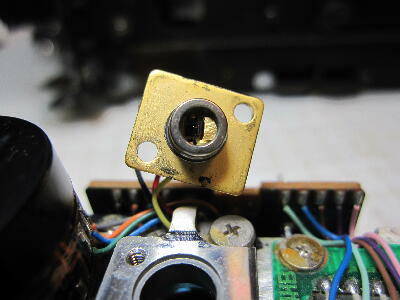

701ESピックアップ レーザはシャープのLT022のシリーズ MFによく似ている
 |
|
|
|
|

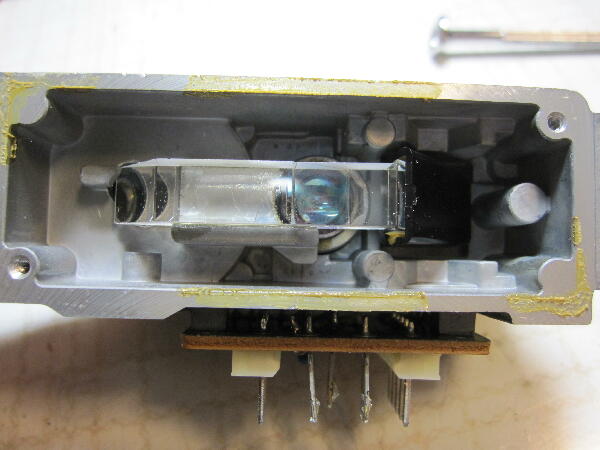

L-03DPのピックアップ内部を見てみる

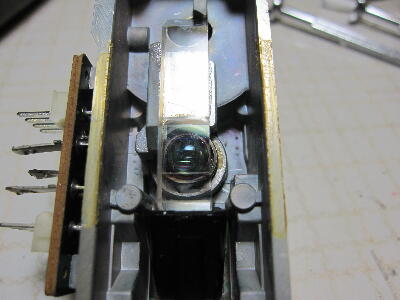

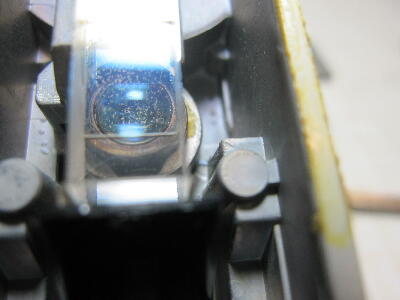

プリズムにカビ？が付着している
 |
|
|
|
|
プリズムは接着剤で固定されているので剥がして掃除したいところだが光学系が狂うと厄介なので何とか外さないで掃除する方法を考える

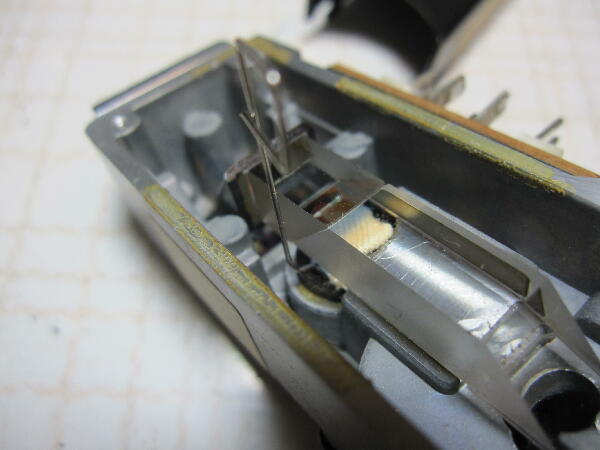

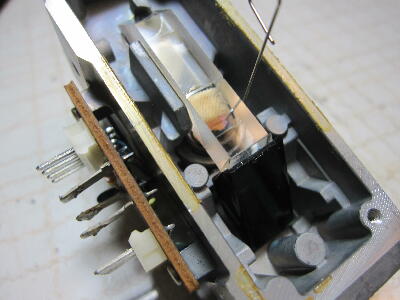

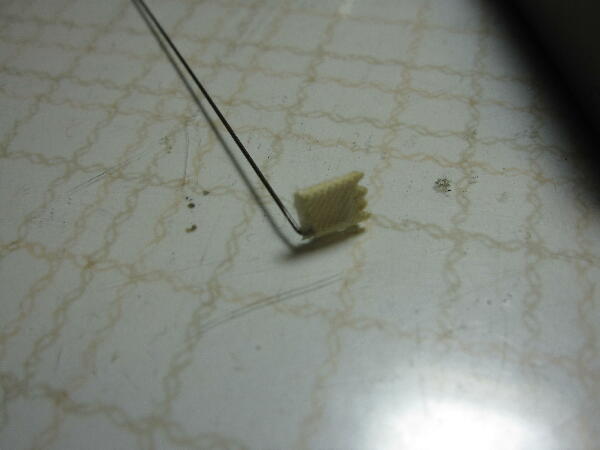

細いピアノ線に眼鏡用のクロスを貼り付けたものを作り隙間から入れて掃除してみる 大分綺麗にはなった
本体に組付けて動作させてみたが依然読み取り出来ず
 |
|
|
|
|

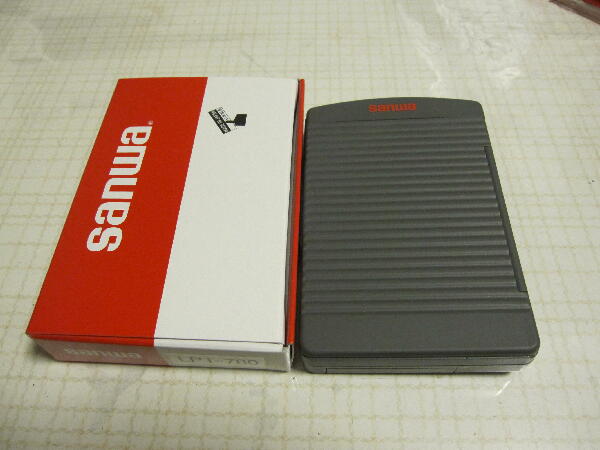

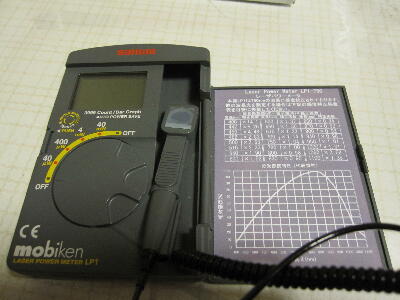

レーザ発光出力を定量的に測るためsanwaのレーザパワーメータ LP1-780を買ってみた 780nmで校正されたものがオーダ出来る
 |
|
|
|
|

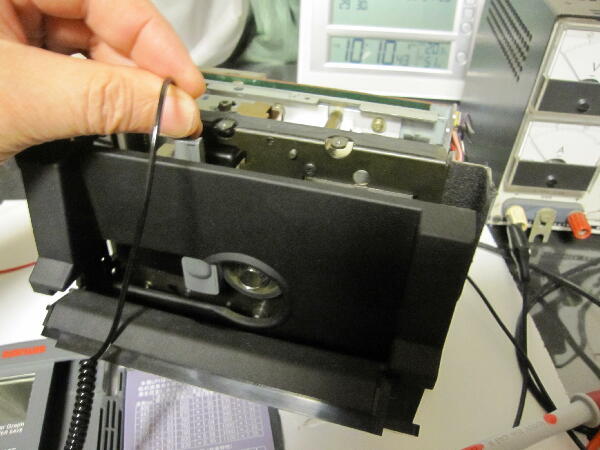

サービスマニュアルではレーザ出力0.3mWとなっているのでレーザに何mA流すと得られるのか測定してみる
APC VR最大で50mA程流れていたのでレーザの寿命かどうかは判断出来るだろう

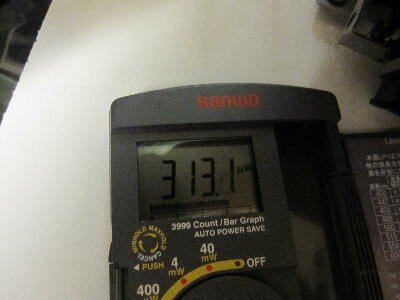

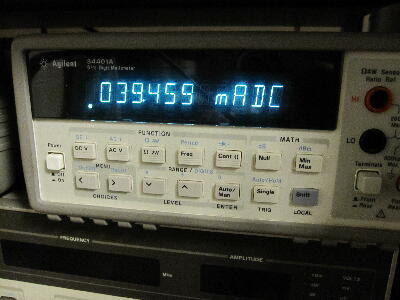

約40mAで0.3mWは出る様で劣化はしてると思われるが全くダメではなさそう
フォーカス、トラッキングコイルに10Hzを印加するとレンズは応答して動くので固着はなさそう
動作している 701ES 3号機のピックアップとレーザダイオード、フォトダイオードの極性は同じなので本機のピックアップを701ESに入れて動作するか又逆に701ESの物を本機に入れてどうなるか試してみよう
続く
 |
|
|
