8年程前ジャンク品の本機を修理して 之まで使っていた
受信周波数と目盛りが若干ズレているのと Sメータ最大ポイントとTメータのセンタが若干のズレが気になっていたので 調整してみる

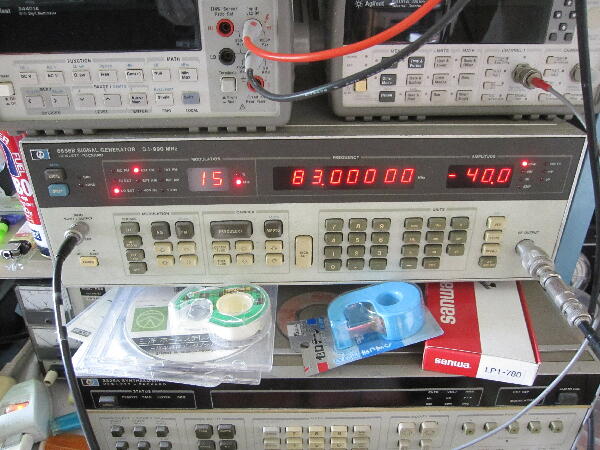

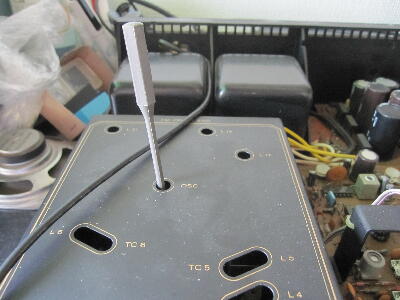

まずは受信周波数の目盛り合わせ 76MHz〜90MHz 間のセンタになる 83MHｚ をSGより入力 目盛りと合う様 かつ Sメータ振れ最大となる様 OSC トリマを調整 チューニング最大点でTメータがセンタとなる様 L6コア調整
 |
|
|
|
|
|

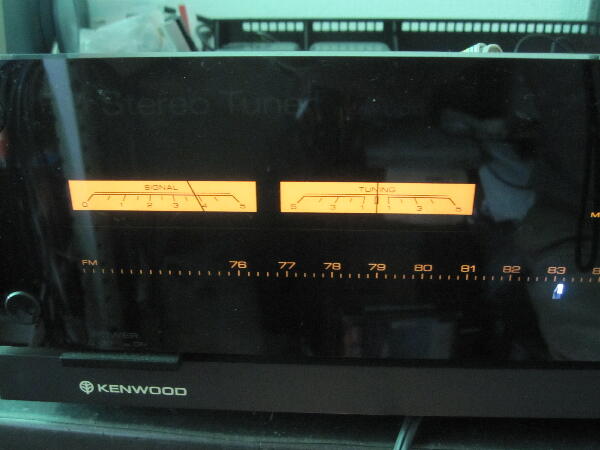

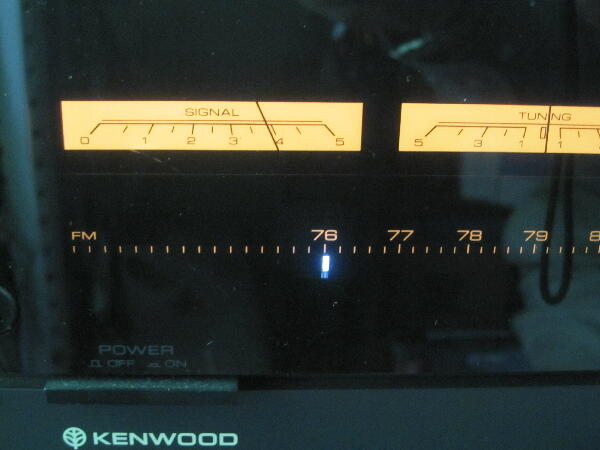

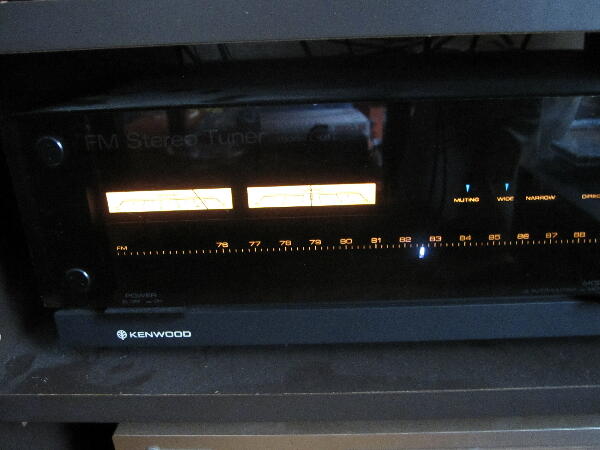

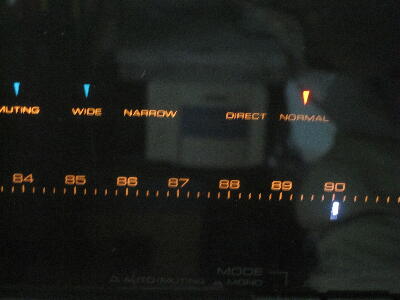

下端の 76MHz と上端の 90MHz にチューニングした時に目盛りが合っているか確認 バリコンの精度が良いのか 良く合っている

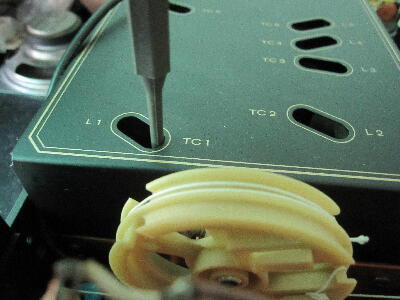

76MHzにてフロントエンドのL1〜L6 コアのトラッキング調整 90MHZにてTC1〜TC6 トリマのトラッキング調整
 |
|
|
|
|
|

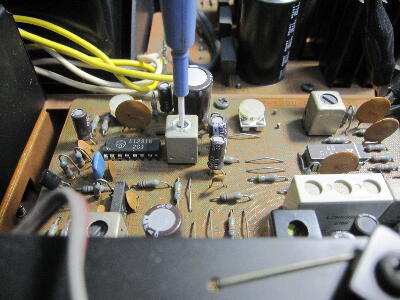

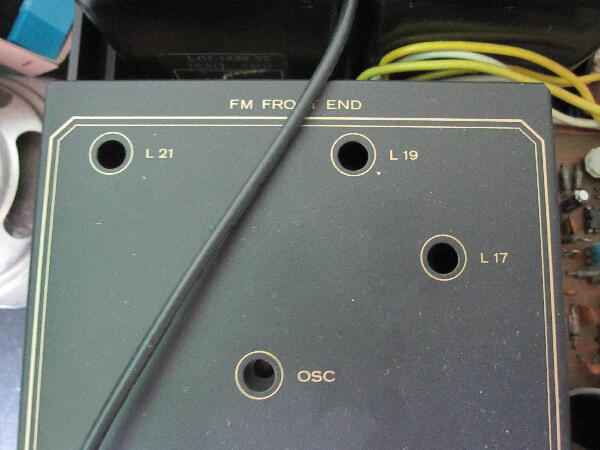

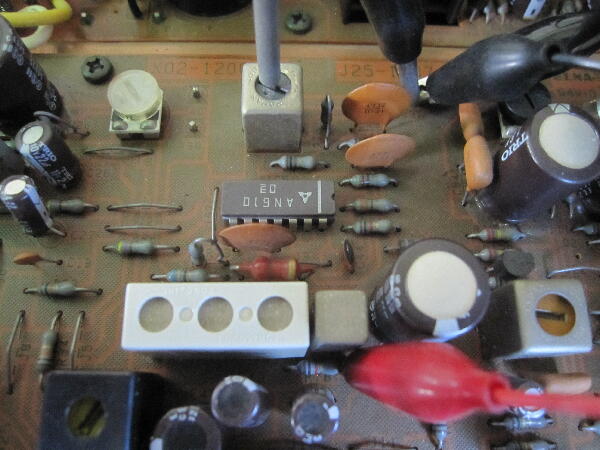

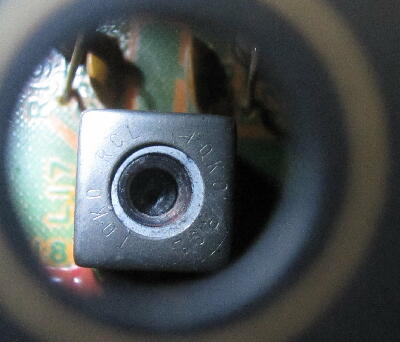

フロントエンド内のIFコアを調整しようとして 先端がセラミックの調整棒を入れると シールドケースの穴に調整棒が入りきらず コアに届かない

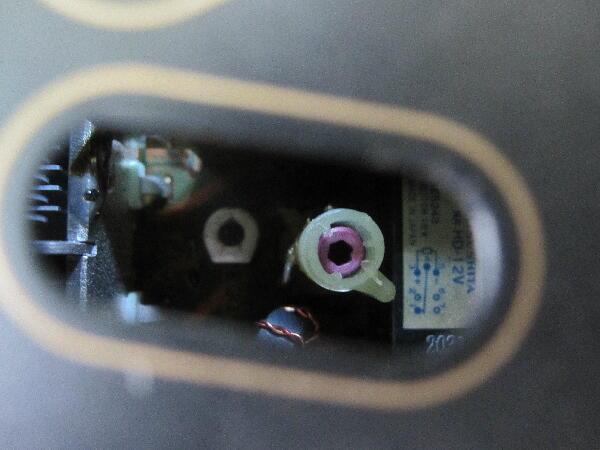

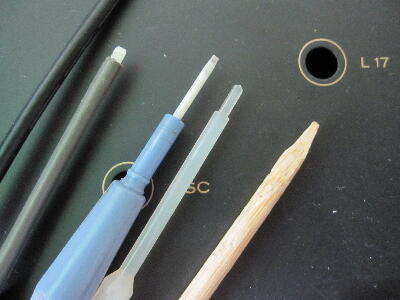

竹の割り箸を削って コア回しを作り調整 六角穴のコアに合う コア回しは在った
 |
|
|
|
|
|

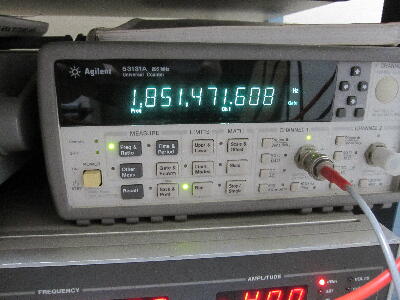

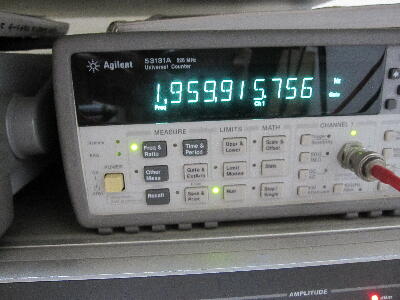

セカンドローカル 1.96MHz 調整 ちょっとズレていたので調整
 |
|
|
|
|
|

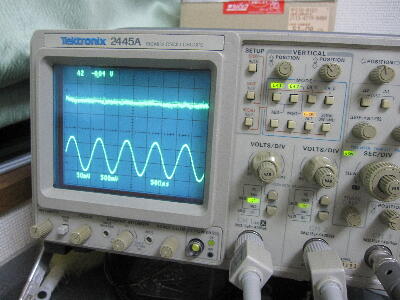

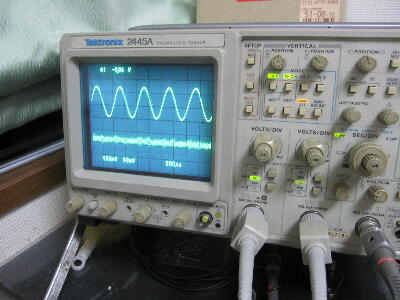

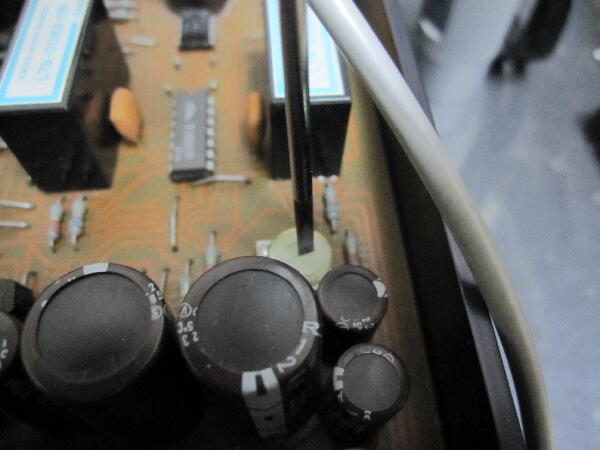

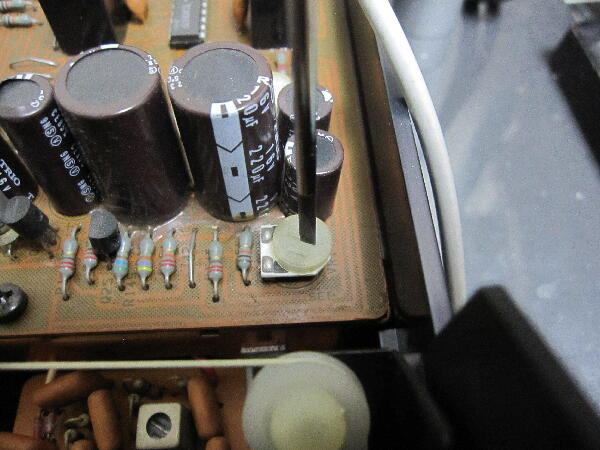

セパレーション調整 殆ど最良点だった
 |
|
|
|
|
|

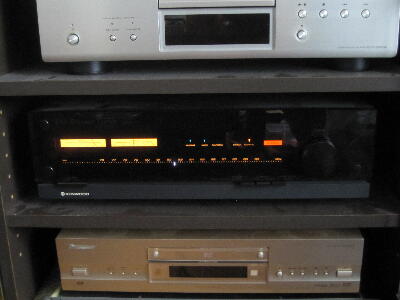

NHK FM 82.5MHz を受信 目盛りが合っていると気持ちいい
 |
|
|
