2007/12/11
H/O仲間のMちゃん情報でZ9100ジャンクが有るとの事で捕獲してもらったもの

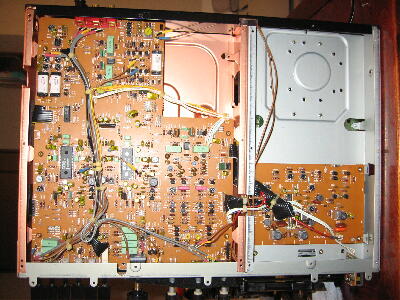

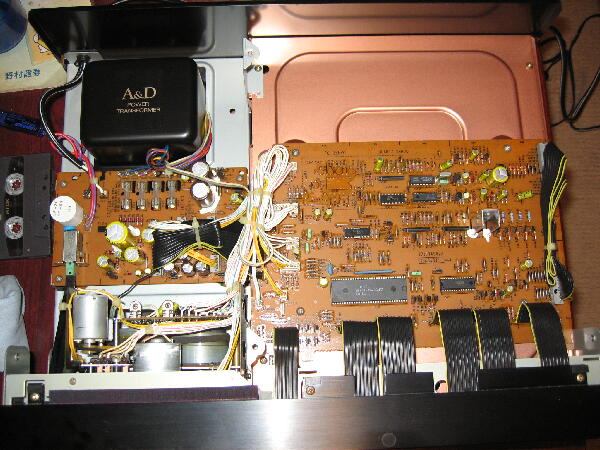

かなり大柄なボディのカバーを開いてみると シールドされたトランス 銅メッキされたシャーシと上位機種だけの事はある
録再アンプ部とバイアス部は仕切られなかなか気をつかった配置となっている
 |
|
|
|
|
電源を入れ確認すると動作は何も出来ない

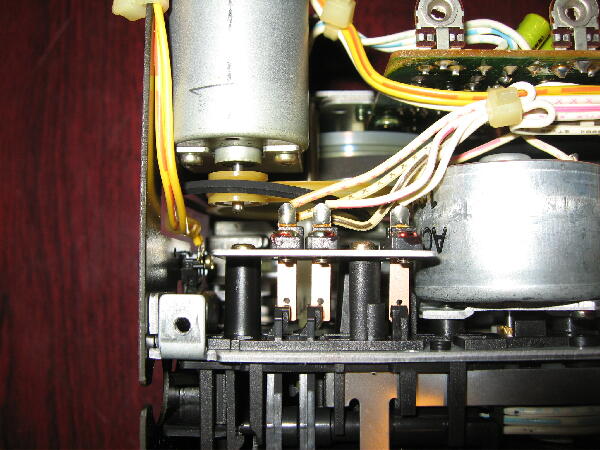

モード駆動角ベルトが伸びきってプーリから外れている |
|
|
|
|

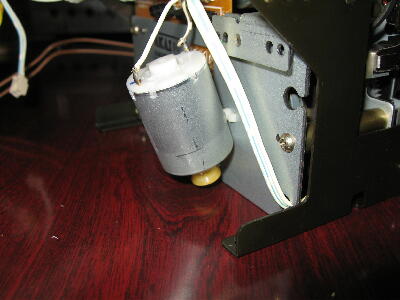

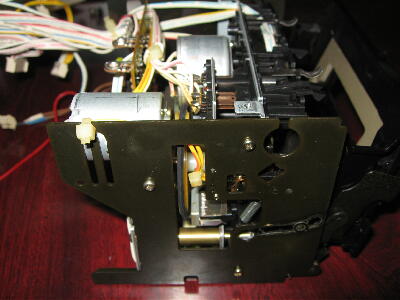

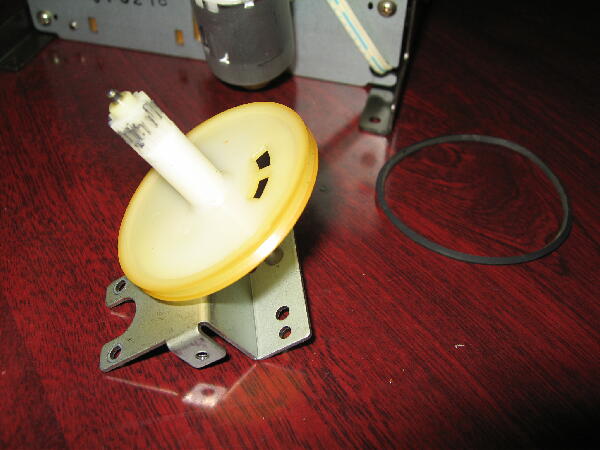

ベルトを交換するため モータ、プーリを取り外し 平パッキン外側をハサミでカットした代用ベルトを取り付け
外側は多少凸凹でも内側は整形されているので問題なく使える
 |
|
|
|
|

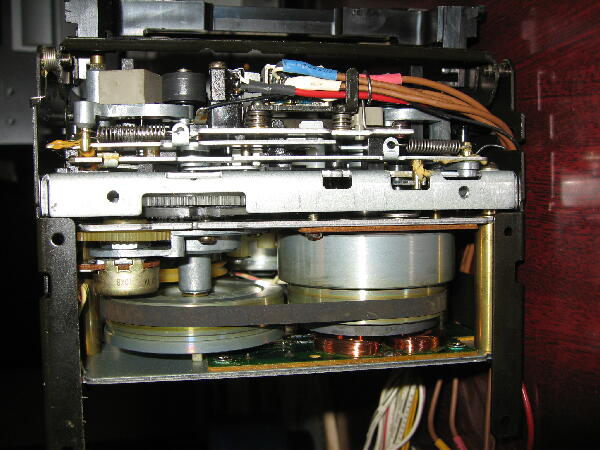

| 平ベルトはそれなりに伸びてはいるものの 滑る事は無かったので当たり面をアルコールで拭き続投 |
|
|
|
|
多少左右のレベルがずれていたので各VRを調整

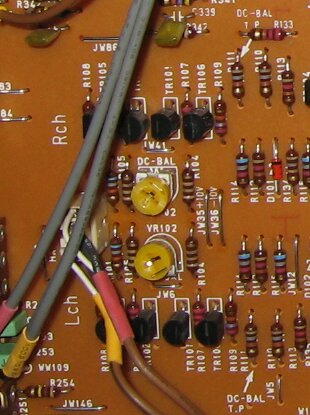

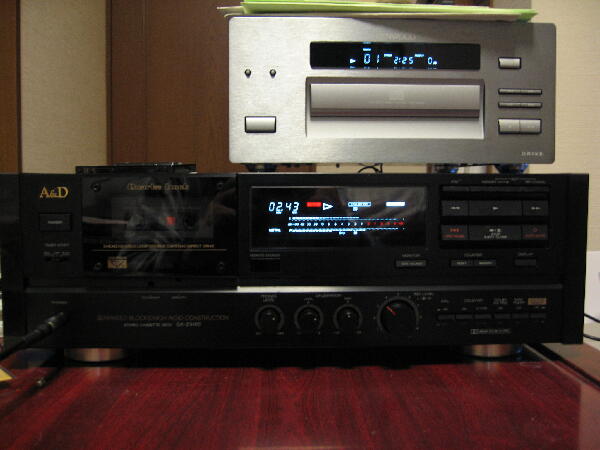

VRにはシルクで信号名が入っているので助かる 再生アンプはディスクリートで組まれたDCアンプで DCバランスVRがあり TPの位置にもシルクで表示がしてありデジボルにて調整 調整後CDを録音モニター中
 |
|
|
