2009/1/3
”動作しません”ジャンク多治見H/Oにて￥1.5Kで購入 ナカミチは滅多に出ないので２ヘッド機でも迷わず手に取った

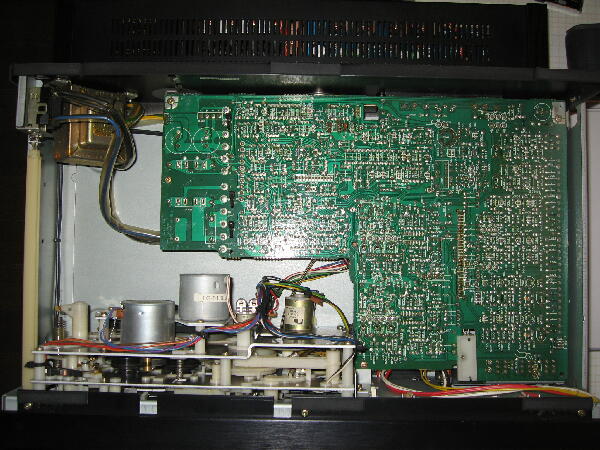

フタを開けると基板のハンダ面が見える側に固定されていてちょっと違和感がある
 |
|
|
|
|
テープを入れPLAYを押すと少しメカが動くが途中で止まる この時テープは送り出されているが巻き取られていない テープが絡むので慌てて止めエジェクトを押してもカセットが出なくなった こうなるとばらすしかない

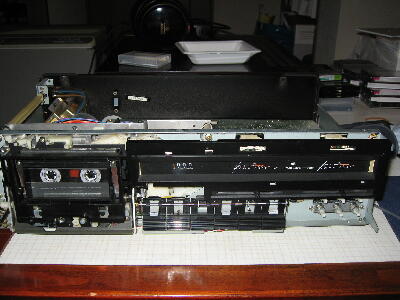

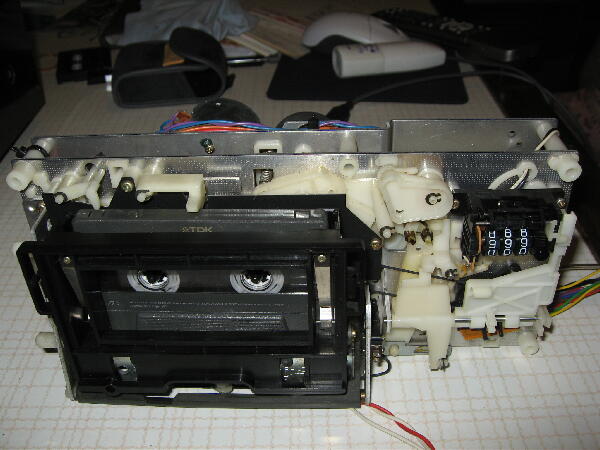

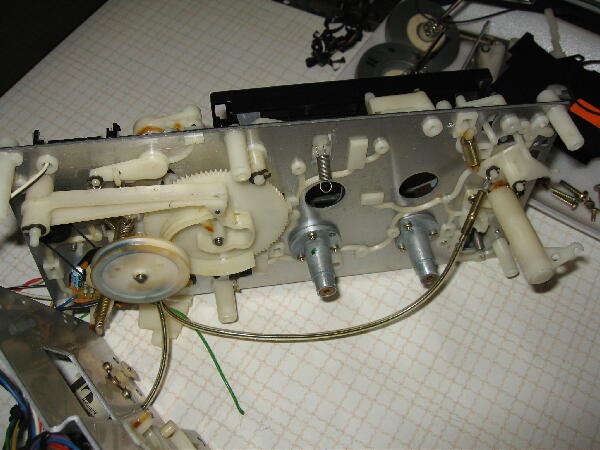

メカを取り出すと横長の樹脂部品の多いメカが出てきた
 |
|
|
|
|

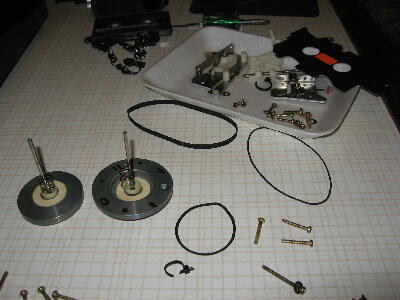

メカをばらしていく
カセットが出ないのでエジェクトを強く押しすぎたせいかエジェクト機構用ワイヤアウタを固定する樹脂が割れていた ワイヤを使用するメカはあまり見かけない
 |
|
|
|
|

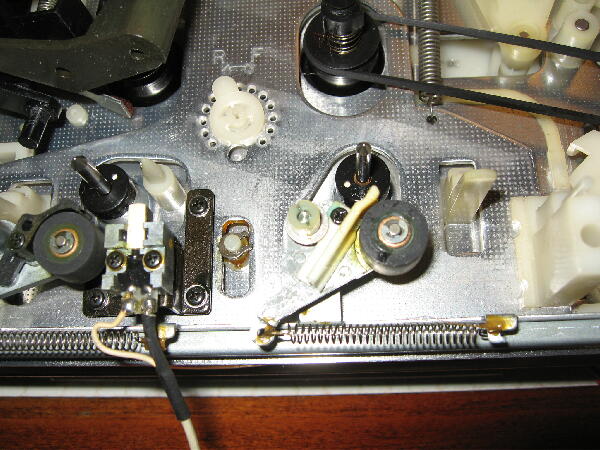

右側ピンチローラがPLAY時はバネ力でキャプスタンを押し当てるはずがこの位置から固着で全く動かない
樹脂ナットを外して抜こうとしてもびくともしない 力を入れ引き抜くとシャフトごと抜けた |
|
|
|
|

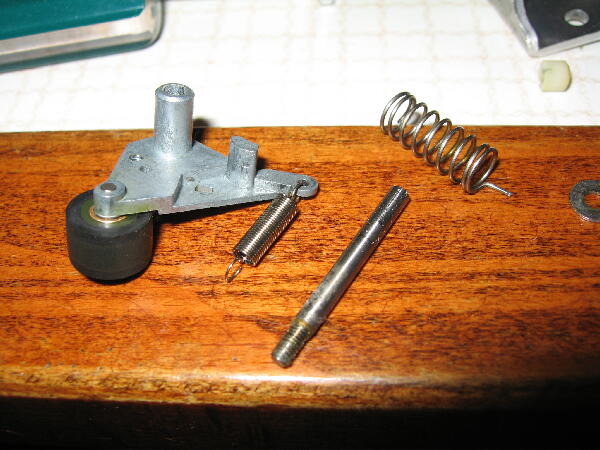

| やっと抜けたシャフト 表面に何かこびり付いている ホルダ共綺麗に拭き薄くグリスを塗ると嘘のようにスムースに動く |
|
|
|
|

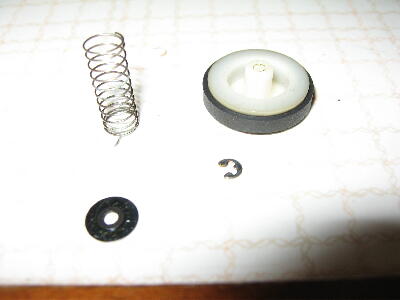

リールアイドラを取り外し軽く表面をやすっておく
 |
|
|
|
|

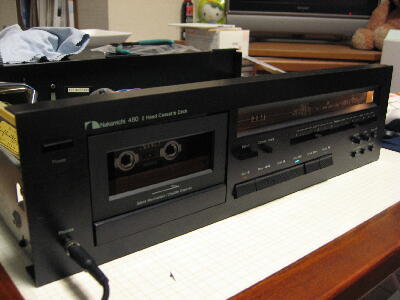

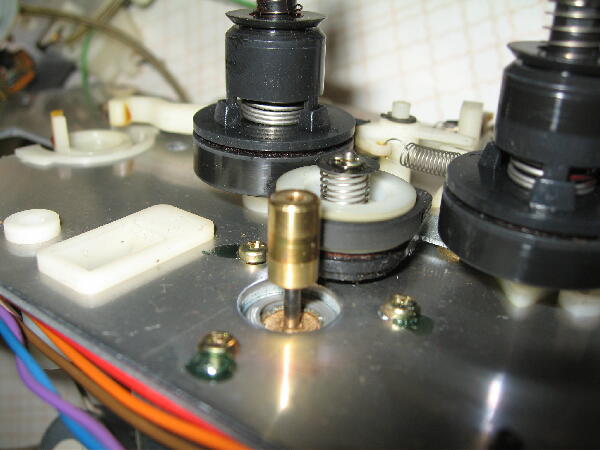

組み立てたメカを本体に仮接続しメカが正常に動く事を確認した後 元に戻ししばらく再生してみる

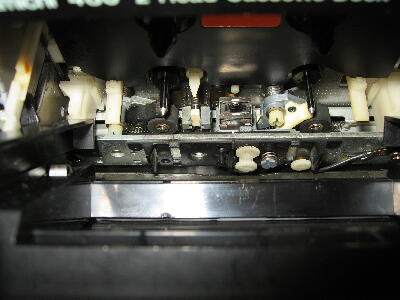

ピンチローラを外す前にノギスで高さを測っておき元の位置に組み立てたつもりだったがテープパスがずれていたので調整

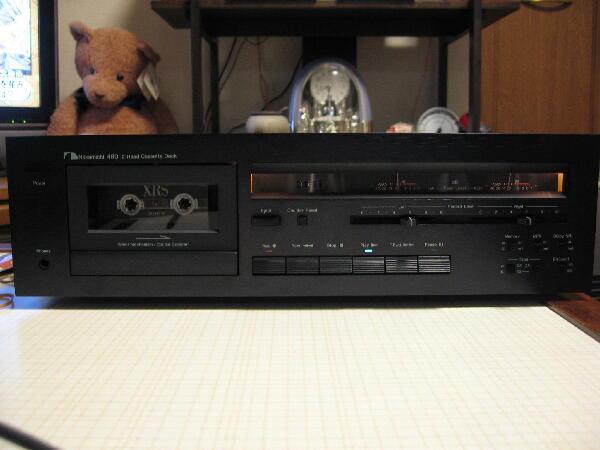

古い機種のためレベルメータはアナログ針メータだがこの方が似合っている また音も悪くない
 |
|
|
