2011/1/3

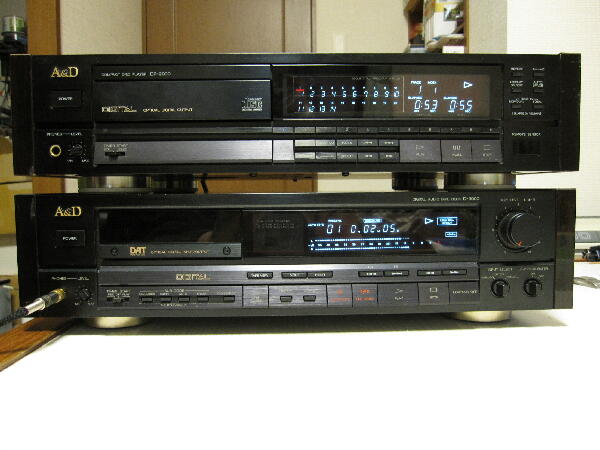

”エラーが出て動作しません”ジャンク 正月休み奈良H/Oにて￥4Kで購入 余り見ないA&DのDATで同社CDプレーヤDP-9000とデザインが似ているので並べた時に様になると思い持って帰った

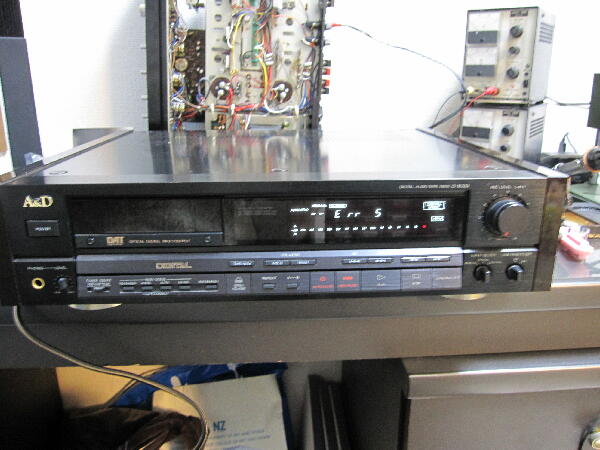

電源を入れるとH/O表示通りerr5と表示し何も動作しない |
|
|
|
|

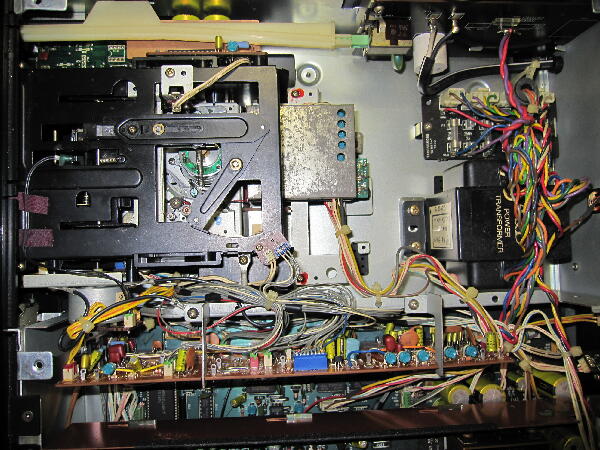

中を見るとミゼットヒューズが一箇所外されていた 2A表示のため同容量のヒューズを入れ電源を入れてみてもエラー表示は消えない 電源投入後エラー表示するまで数秒掛かるがトレイ開閉だけは出来たのでテープを入れてみるとやはりローディング出来ずエラー表示が出たがerr9に表示が変った 何回か繰り返すうちに交換した箇所のヒューズが飛んだ
エラー 5 9がどの様な意味か解らないがメカに何か問題があると思われるのでメカを取り出す
|
|
|
|
|

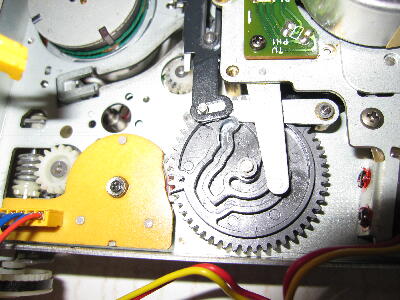

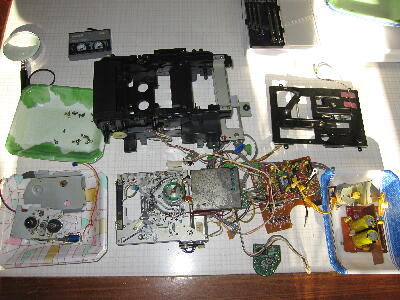

初めて見るメカでどの様な構造か解らないがローディングが出来ないのでポジション検出のエンコーダ辺りが怪しいと思われるのでメカをばらしていく
|
|
|
|
|

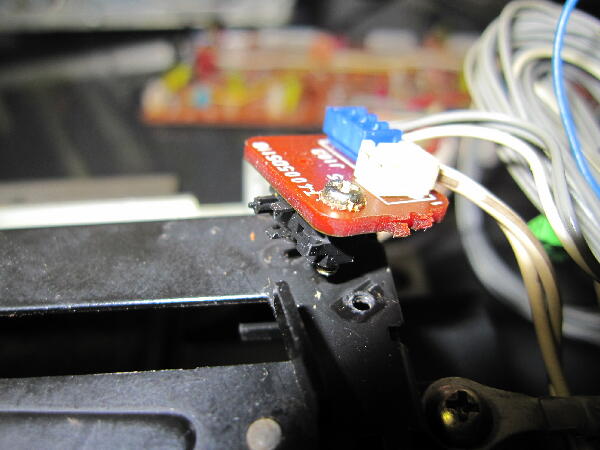

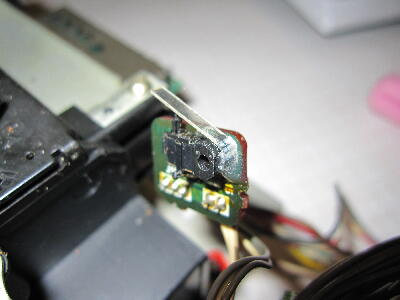

トレイ開閉リミットSWのレバーが折れて無くなっていたので樹脂板を貼り付け補修
 |
|
|
|
|

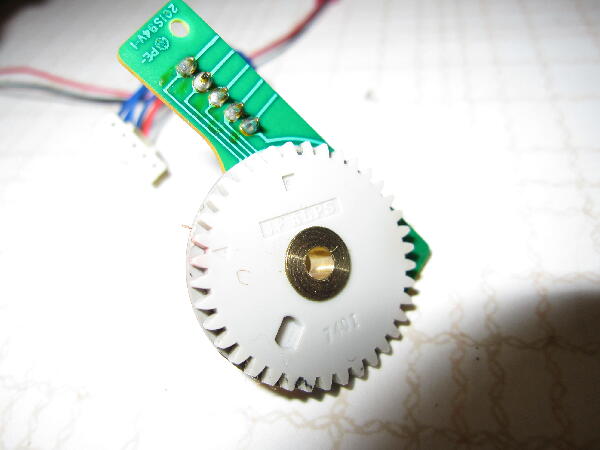

外したエンコーダ 4bitと思われるコードは回転により変化するので正常そう 又SONYの様なギヤ割れも無くエンコーダはアルプス製 配線を調べたが断線は無く またカムギヤとエンコーダの合いマークも合っている様なのでエンコーダ以外の問題らしい
 |
|
|
|
|

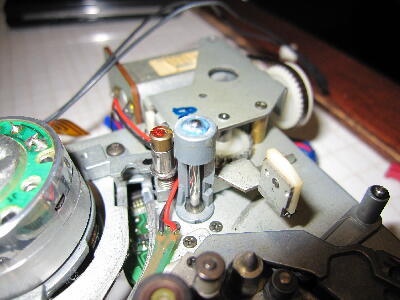

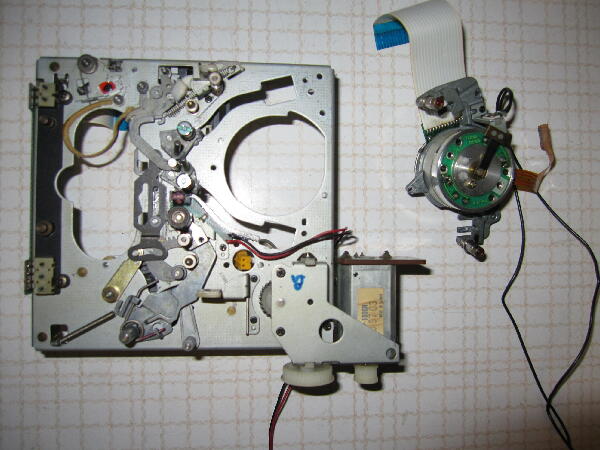

キャプスタンモータを見るとシャフトを上から押さえコイルとロータとのギャップを保つ押さえが無くなってロータの磁力でコイルにロータが密着して回転できない状態になっている
この為過負荷でヒューズが飛んだのか？ だとするとブラシレスモータコントロールIC M 51712FPが壊れた可能性がある 取りあえず樹脂を加工し鋼球を埋め込んだシャフト押さえを作りロータのギャップを確保

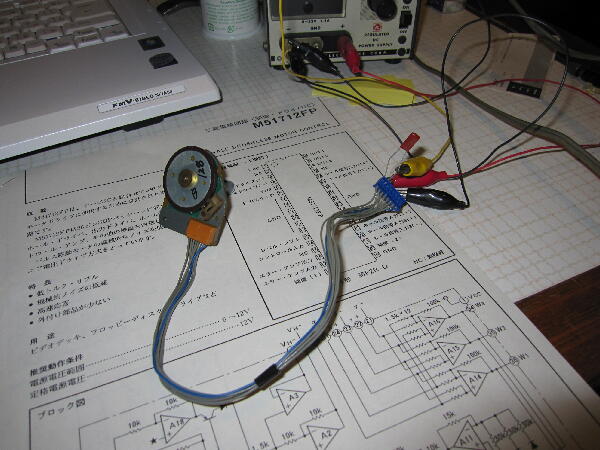

ICのデータシートが見つかったのでパターンを追いコネクタ信号ピン配が解り 単体でテストし回るか確認してみる ICが不良となるとかなり古いチップなので入手出来ない可能性があり回る事を願ってテスト
電源電圧12V印加 制御電圧0Vで停止状態 電圧可変で回転数が変化し正転/逆転切り替えも出来 壊れてなかった
 |
|
|
|
|

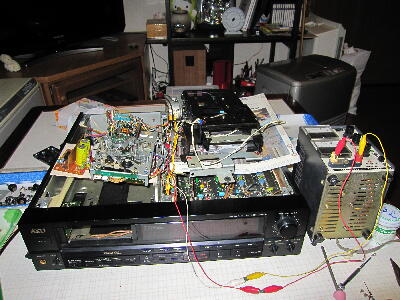

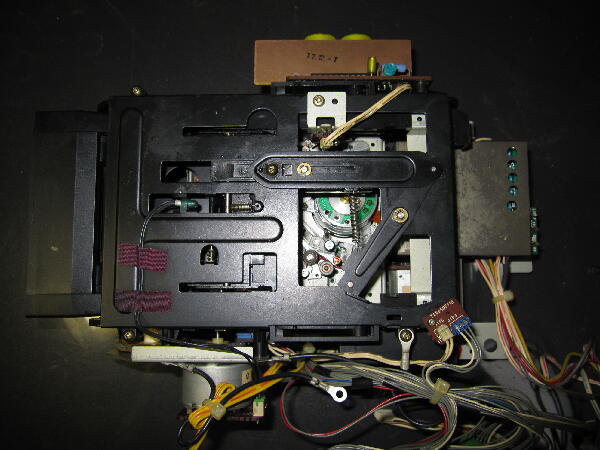

相変わらずエラー表示は消えないのでエンコーダとつながっているローディングポスト駆動モータを外部電源で途中位置からゆっくり動かしエラーの出ない停止位置を探す 電源を入り切りしてもエラーが出なくなったのでテープを手で押さえ乗せてみるとローディングポストが動きテープを定位置まで繰り出し始めた トレーローディング部を組み付け動作確認
 |
|
|
|
|
| メカのトラブルで手こずったが何とか再生する様になった |
|
|
