2010/12/26

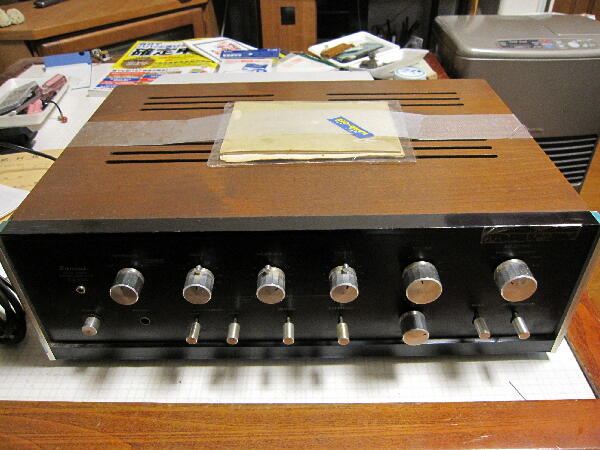

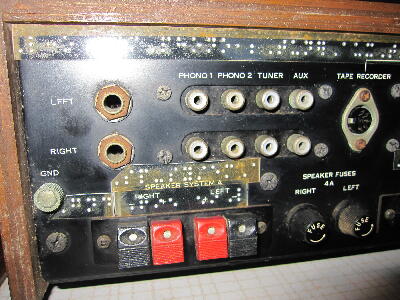

”小さな音しか出ません ガリが多いです”ジャンク H/O多治見店にて￥3Kで購入 目の悪い方が使われていたのか点字のダイモテープが貼られている
 |
|
|
|
|

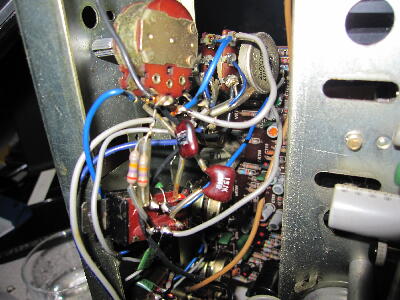

木製カバーを開け電源を入れ信号をAUXに接続してみるとヘッドフォン出力から音は出るものの バランスVR ボリュウム共ガリが酷く暫く触っているとパワー段保護ヒューズが飛んだ バランスVR ボリュウムは何時もの様に摺動部を清掃
 |
|
|
|
|

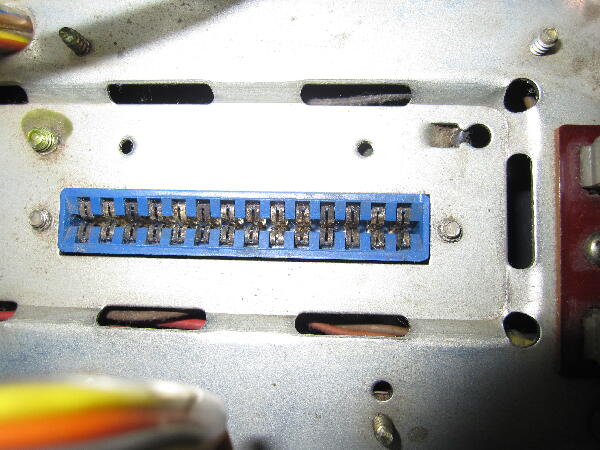

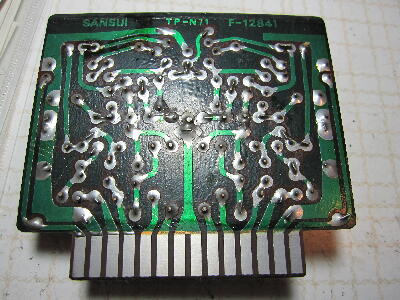

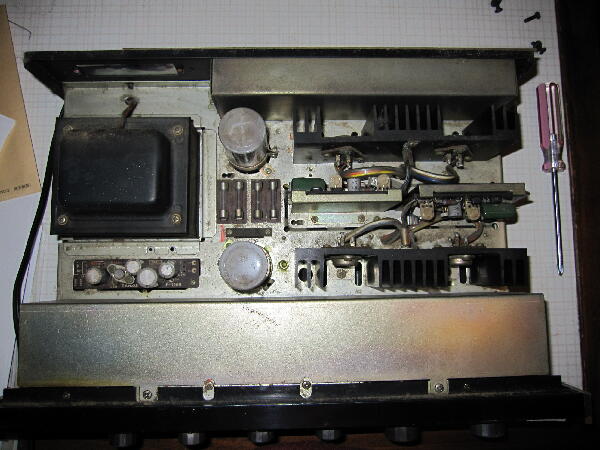

調べる為ばらしていくとパワードライブ基板 EQアンプ基板はカードエッジタイプとなっている 本体側コネクタは錆びと埃で酷い状態
 |
|
|
|
|

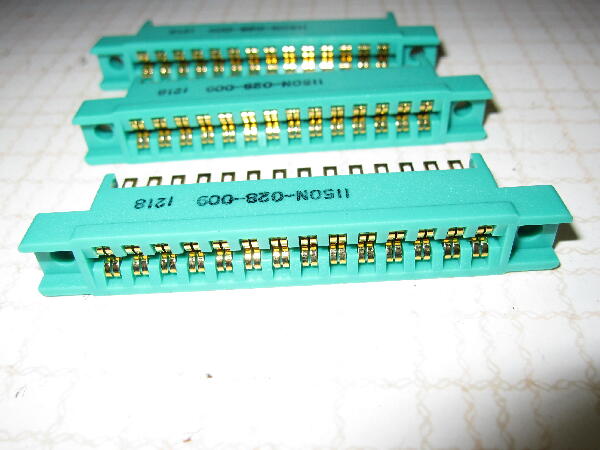

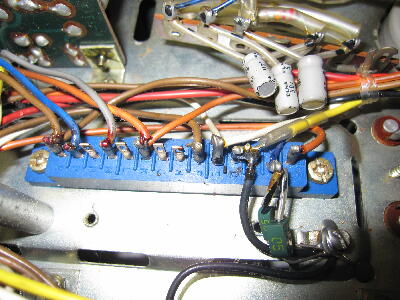

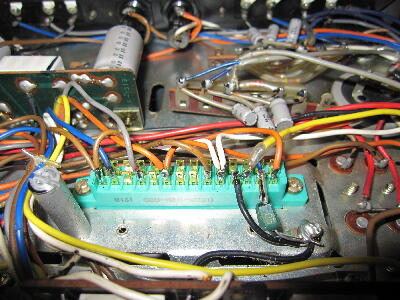

カードエッジコネクタを交換 絡げ配線の為付け替えは面倒
 |
|
|
|
|

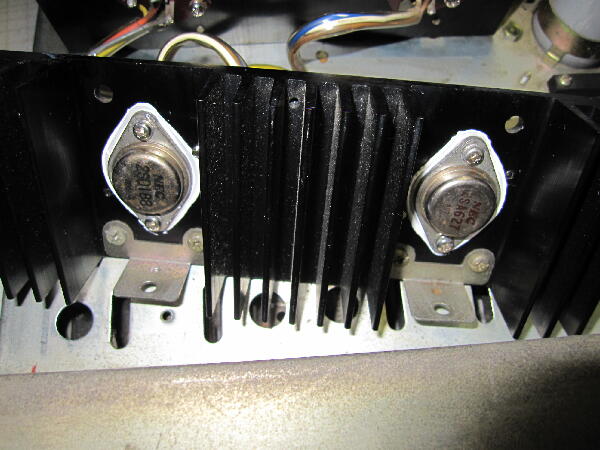

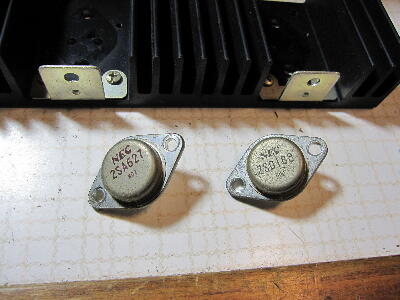

パワートランジスタは壊れてなかったのでシリコンコンパウンドを塗り再組み付け
 |
|
|
|
|

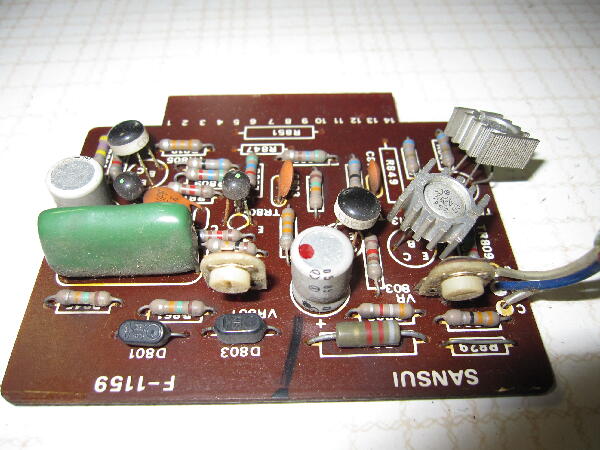

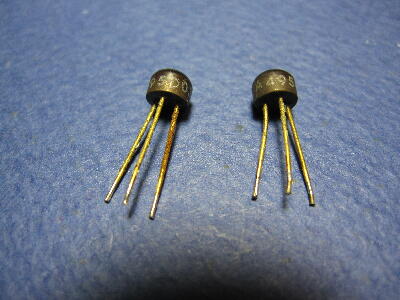

Rch出力のゼロ点がフラフラして安定しない 初段のTRの劣化と思い交換して様子をみてみたがあまり芳しくない 原因はダイオードD803の不良だった
 |
|
|
|
|

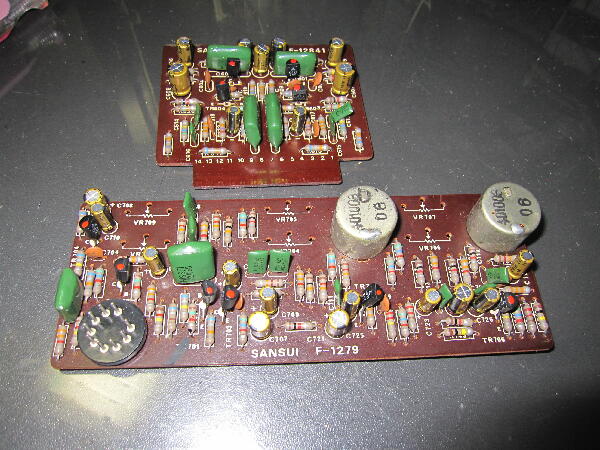

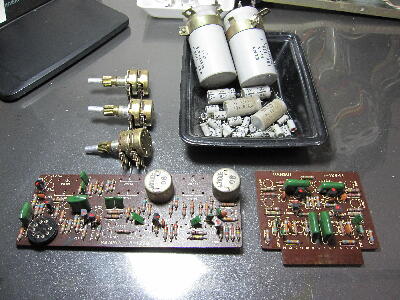

EQアンプ トーンコントロール各基板のケミコンはMUSEに交換 トーンVRのガリが多い為摺動部清掃
 |
|
|
|
|

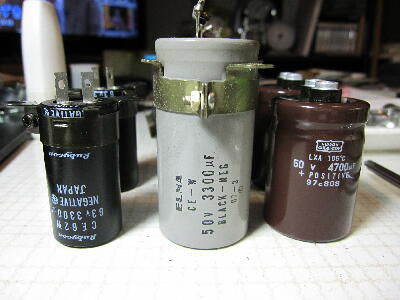

40年前の製品のため電源部のケミコン3300μ/50Vも交換したが取り付け径の関係から4700μが丁度良いので容量アップ それでも高さはだいぶ低い 同容量（黒いもの）なら二回り小さい 外したケミコンを調べると容量抜けは無く交換しなくても良かったかも

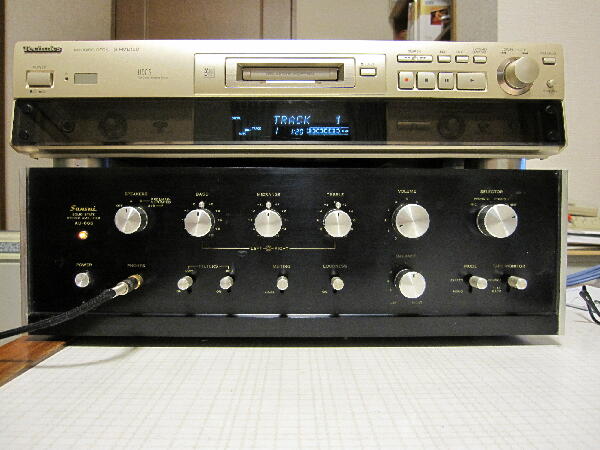

ゼロ調 アイドル（20mA）を調整後音出し
 |
|
|
