2011/9/26

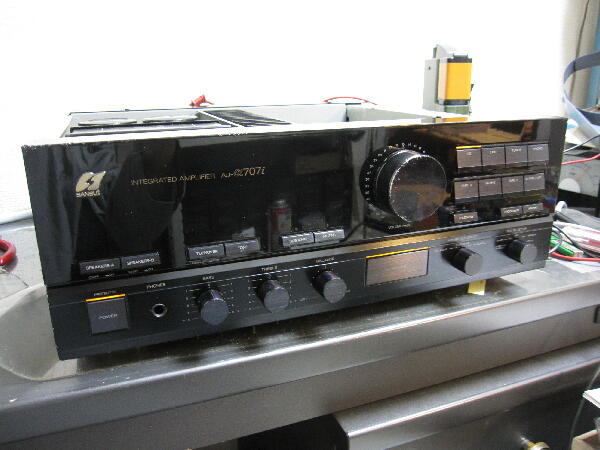

”片側音が出なくなった フォノ端子も調子悪い”東京都 Y様 修理修理依頼品
電源を入れて確認するとCD入力では左右SP端子より信号は出てくる 出力オフセットは50mV程と多少多いので調整が必要だろう
 |
|
|
|
|

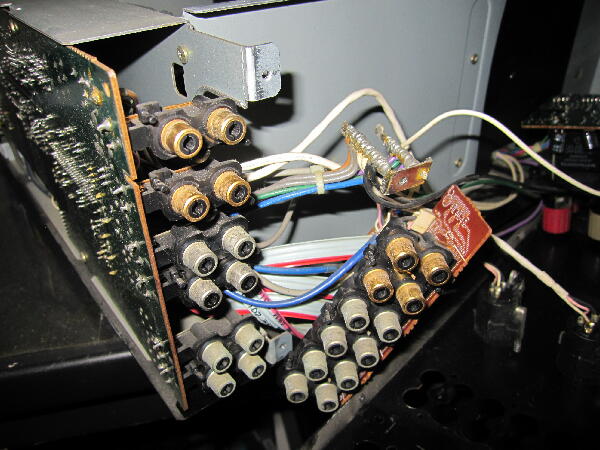

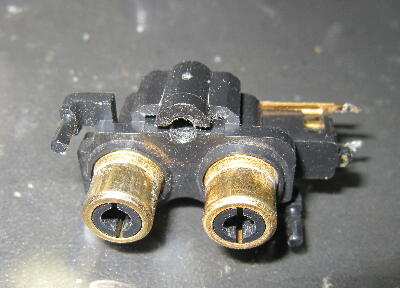

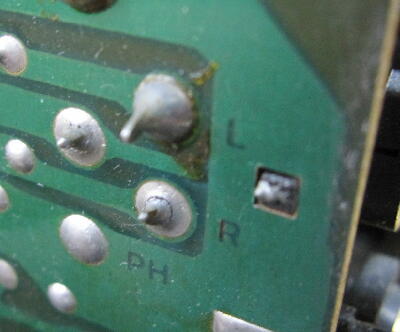

問題のフォノRCAジャックはぐらついておりストレスせいでハンダクラックが出来ていた

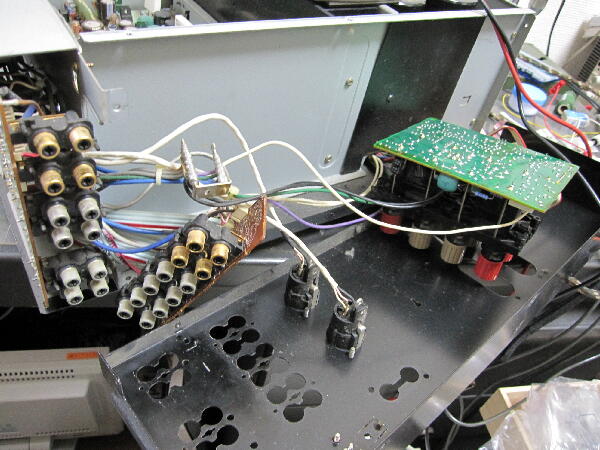

SP端子にはハンダクラックは見当たらず問題なさそう
タッピングビスを締めても締まらないのでビス穴を見ると割れている様に見えるので外してみたが割れではなかった
一回り長いタッピングビスで固定は出来た
 |
|
|
|
|

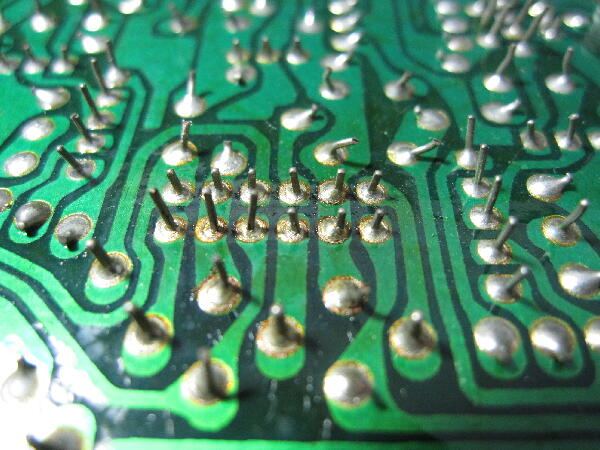

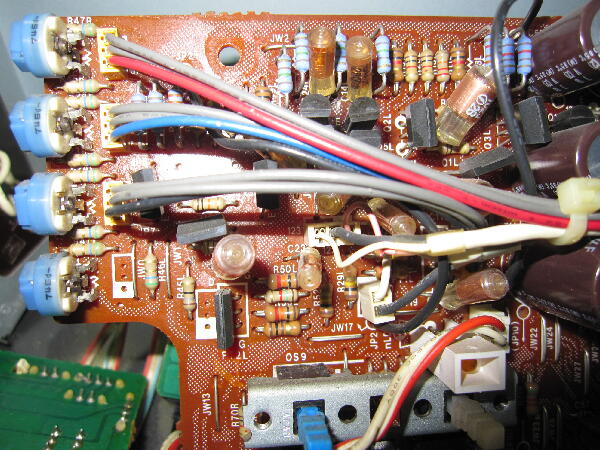

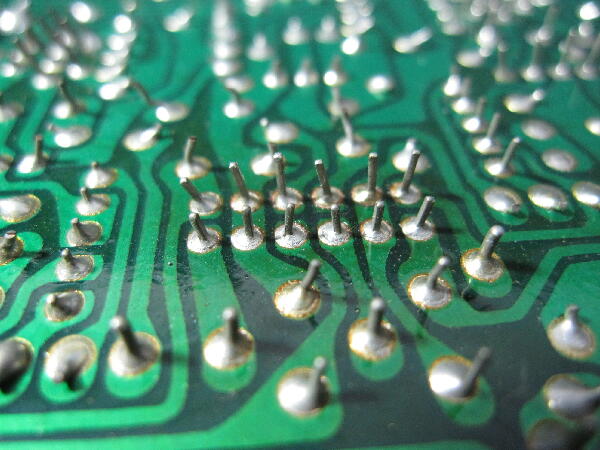

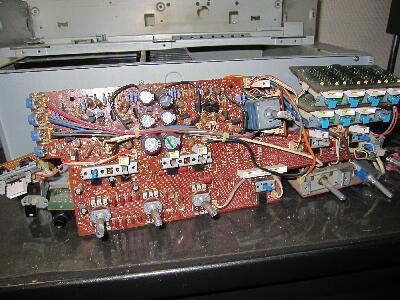

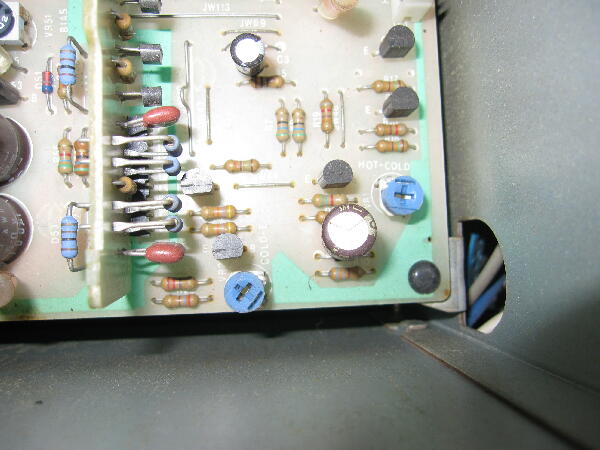

プリアンプ部にもハンダクラックがありここはトランジスタの足だが部品面よりトランジスタを揺すると足が動き音が出ないのはこの為か 受け入れた時は偶々動作していたのかもしれない
 |
|
|
|
|

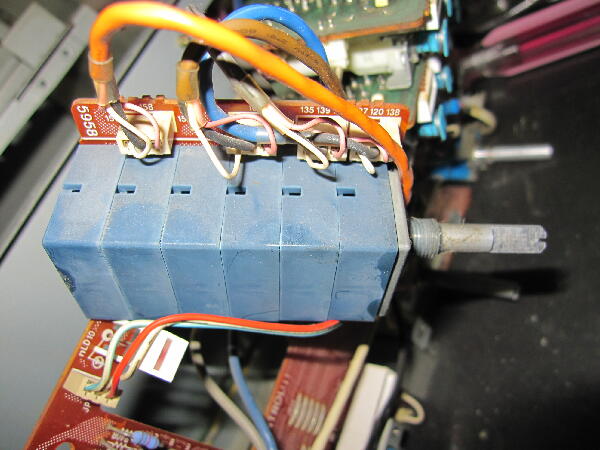

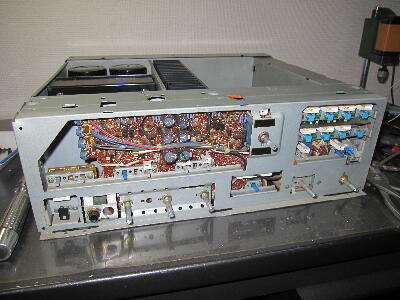

| ボリュウムにガリがあったので少量の復活材を穴から吹いて様子を見る 回復しなければ ばらすしかないが6連なので大変そう |
|
|
|
|

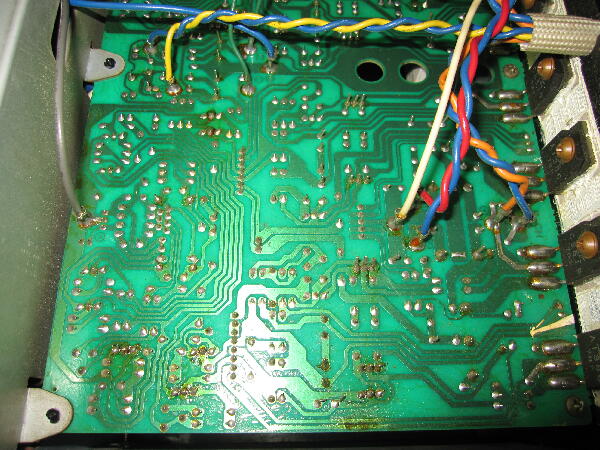

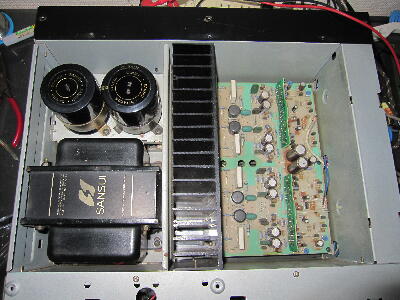

| パワーアンプ基板にはハンダ補修跡があり部品を交換したのかは不明 放熱器シリコンコンパウンド表面は乾いているが奥はそれ程でもない |
|
|
|
|

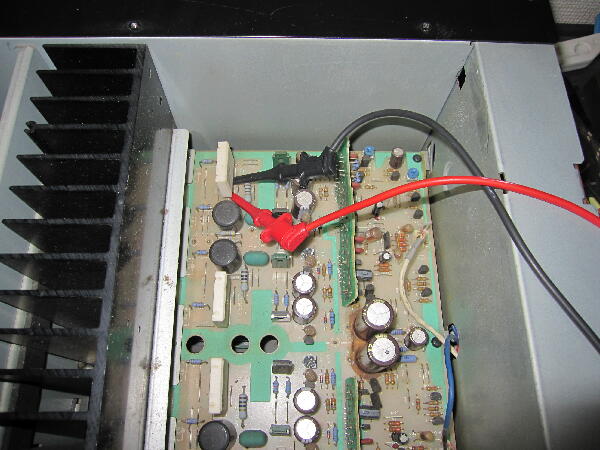

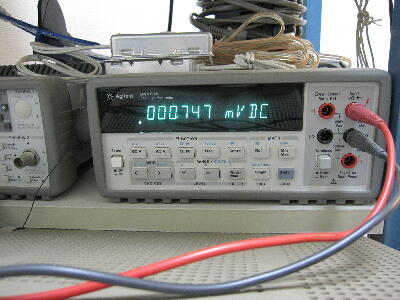

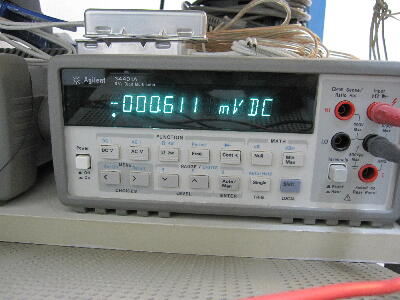

オフセット調整 パワー部の前にプリ部を先に調整しておく
 |
|
|
|
|
|
|
|

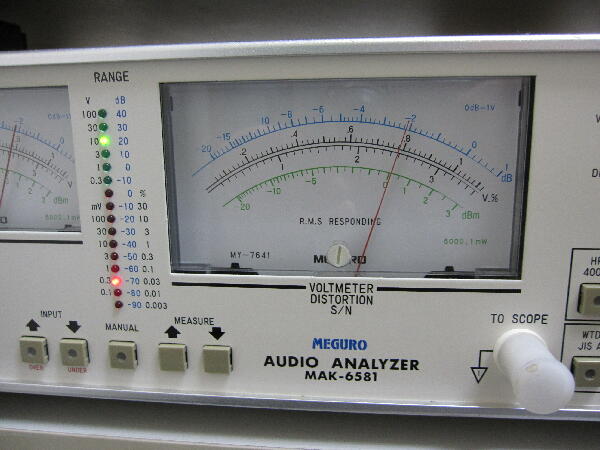

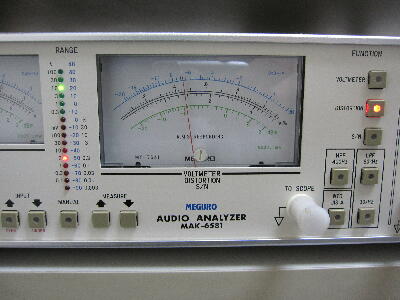

左右で歪率が異なっていた
10W出力時 R：0.15％ L：0.025％
トーンSWを何回か動かすとRchが良くなって左右の値が揃った SWの接触不良の様だ
 |
|
|
|
|

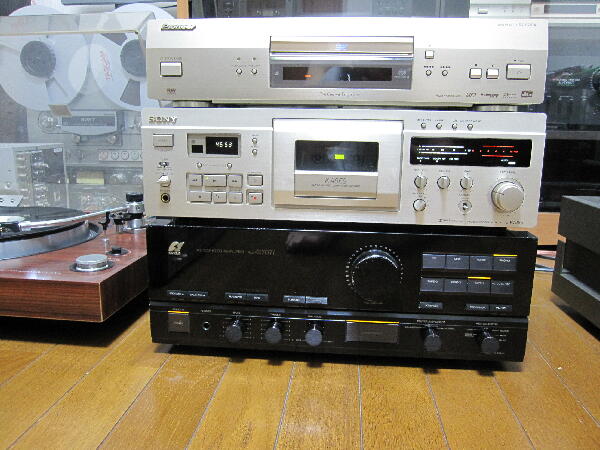

| フォノ テープ CD各入力の切り替え確認を兼ね音出し 二三日様子を見て問題無ければ返送予定 |
|
|
