2011/8/7

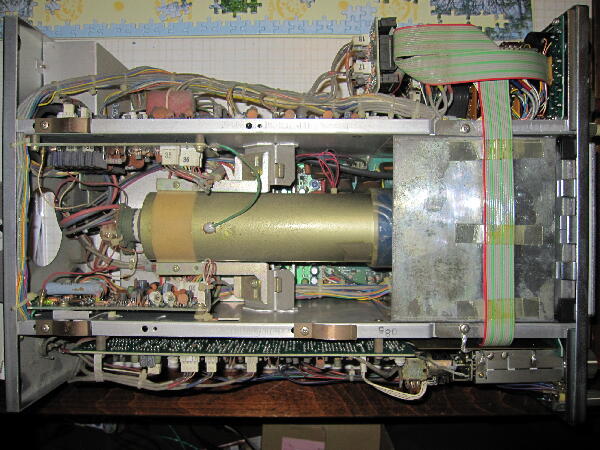

28年前に購入しずっと使ってきたオシロのレンジ切り替えSW（ATT）の接触が悪くなってきて波形が不安定になる時があるのでオーディオアナライザを修理する前に直しておく

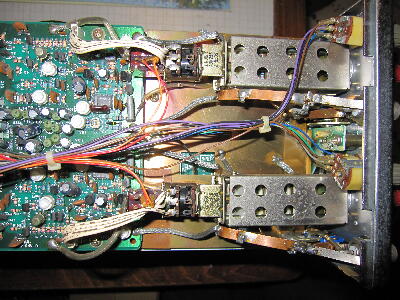

切り替えSWはシールドケースでがっちりガード 何ヶ所も筐体に接地してあるのではずのが大変
 |
|
|
|
|

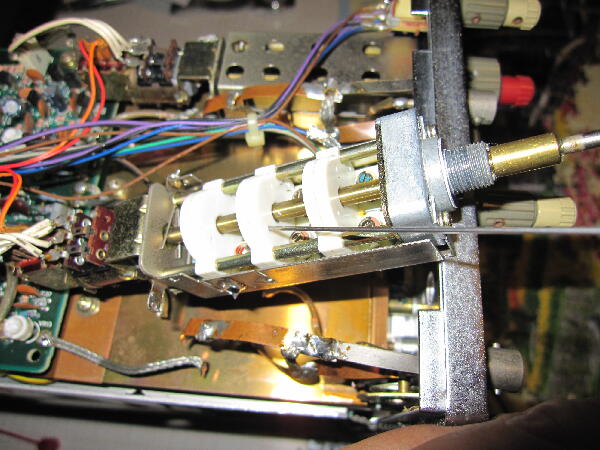

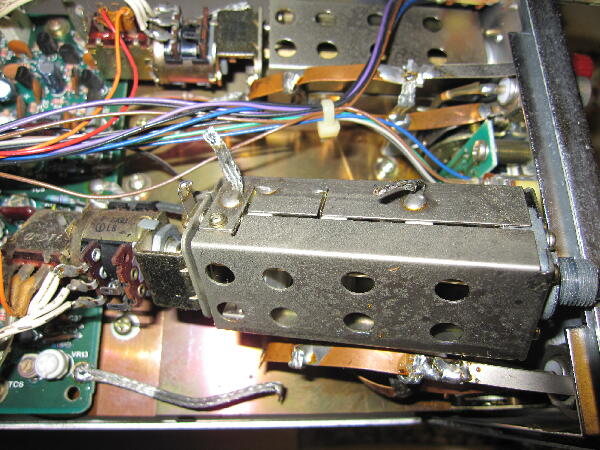

| 5箇所程の接地線や銅板半田付けを外すとパネルからATT Assyが取り出せるようになるのでシールドカバー止めビスを緩めカバーを開く |
|
|
|
|
これ以上ばらすのは大変なのでロータリーSWカバーの小穴から接点復活剤を吹いておく
時間軸のロータリーSWも序に吹いておく |
|
|
|
|

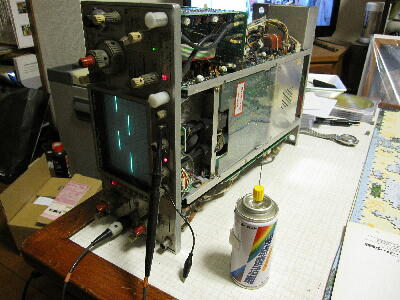

レンジ切り替えは調子良くなった
使用時間自体は少ないと思うが30年近く経ても動作している
 |
|
|
