2009/8/23
”電源入りません”ジャンク H/Oにて\2Kで購入

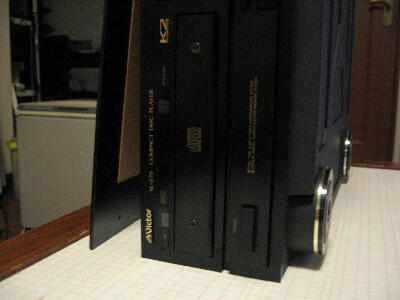

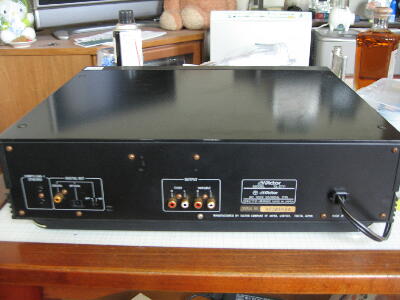

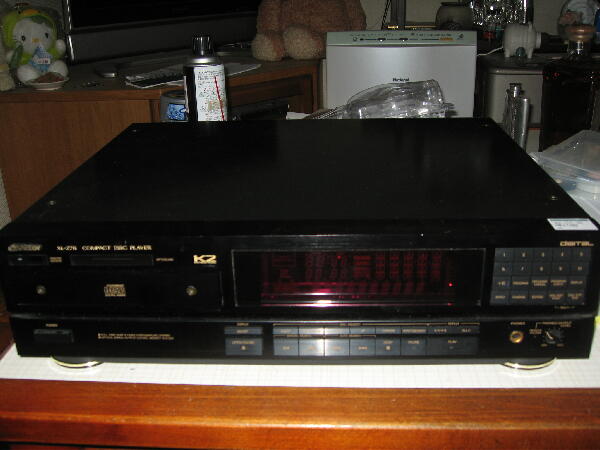

以前修理したXL-Z511の上位機種で持つとかなり重たく拘った作りのように思えたので持って帰ることにした
 |
|
|
|
|

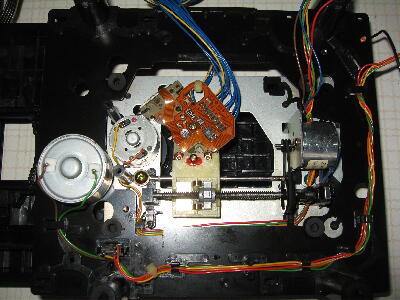

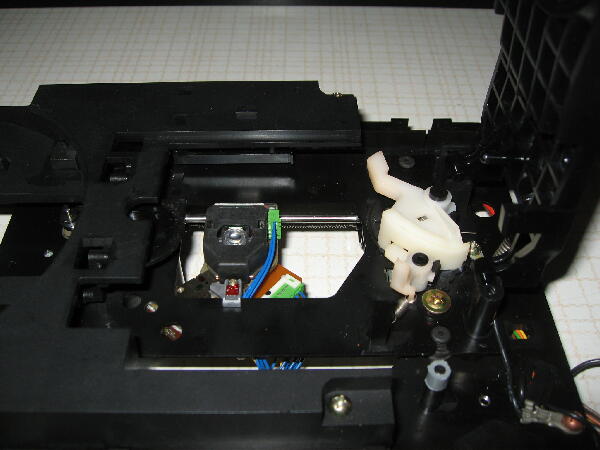

電源を入れると蛍光表示管は点灯せずモータの回転音が聞こえる モータ音はトレイ開閉用の様だ メカを取り出してみる
 |
|
|
|
|

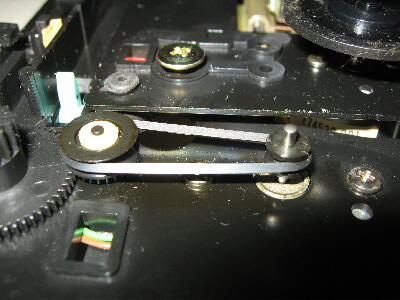

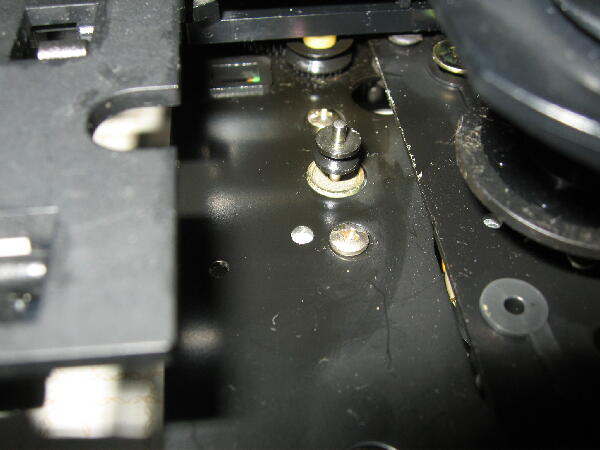

トレイ開閉駆動の角ベルトが切れてなくなっている トレイが定位置に来ない為モータが回りっぱなしでベルトを付ければ直ると思い手持ちのベルトを付けたがモータは止まらない トレイ閉リミットSWは正常 モータが止まらないのでベルトが擦り切れた様だ
 |
|
|
|
|

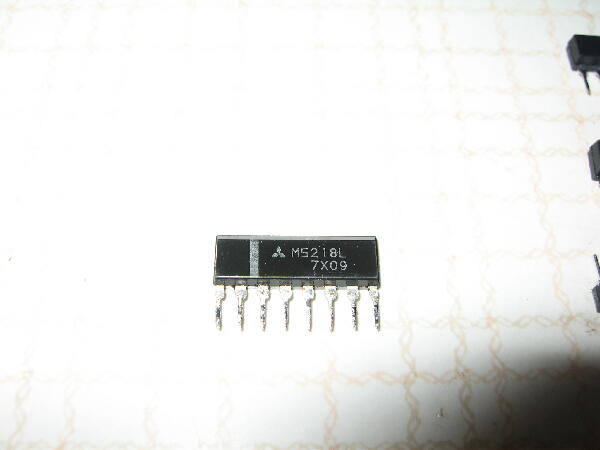

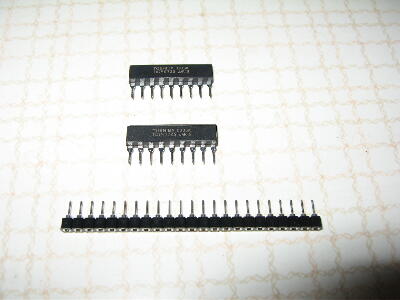

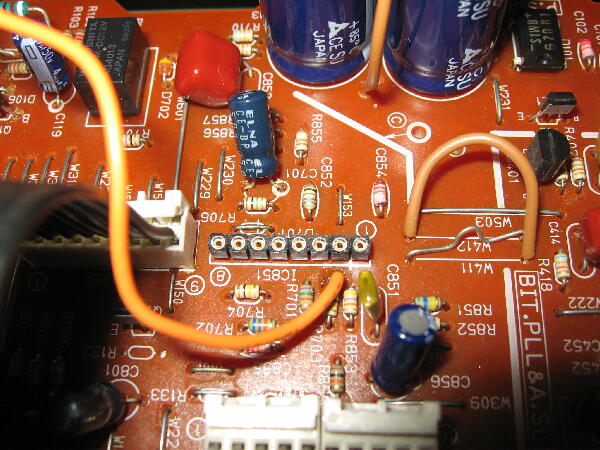

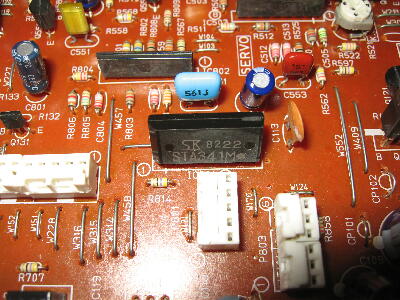

トレイ駆動モータはサンケンのコンプリトランジスタアレイが使われこのアレイのドライブはOPアンプ M 5218Lで行っているがこのOPアンプが不良でモータが回りっぱなしとなっていた OPアンプを取り外しICソケットを付け適当な代用品を挿してテスト
 |
|
|
|
|

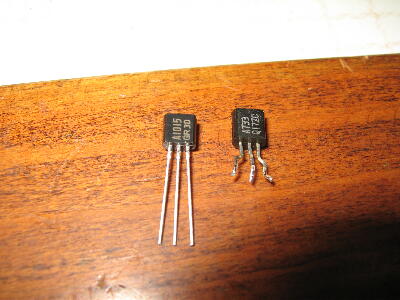

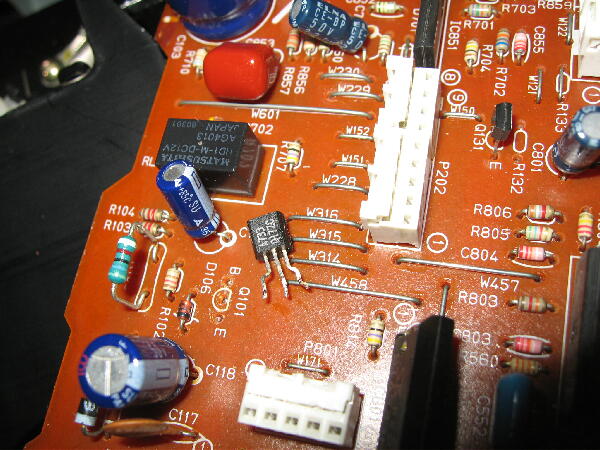

蛍光表示管が点灯しないのは −30V電源用トランジスタの不良 代用品を実装後テストしたが点灯しない 周辺回路を調べると電流制限抵抗も不良となっていた
 |
|
|
|
|

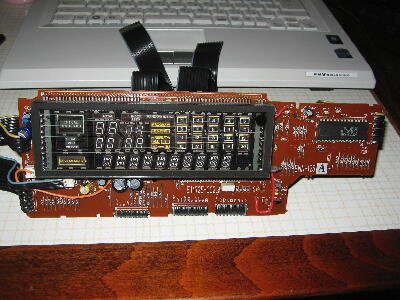

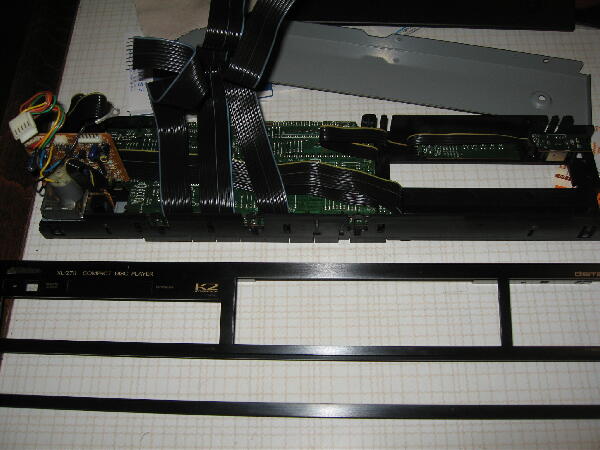

パネルを外した序に表示管を掃除
 |
|
|
|
|

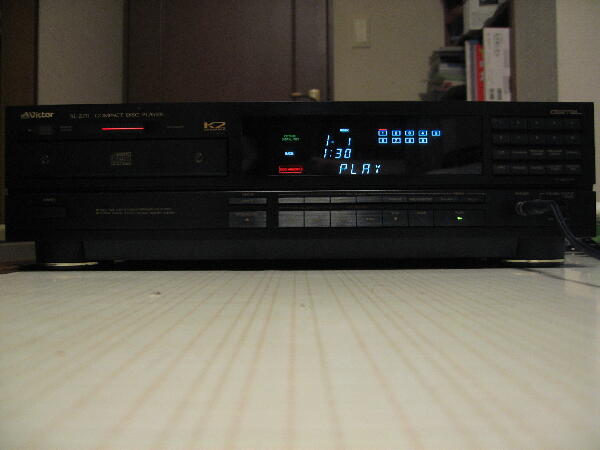

複数個所が不良となっていたがやっと動作するようになった

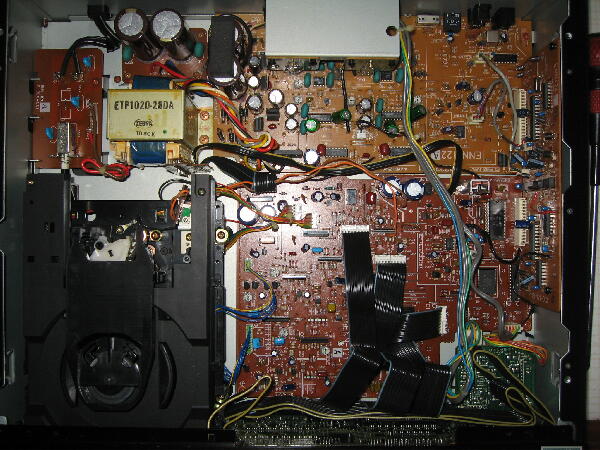

シャーシは厚い補強制振材付けられ 天板は3tのスチール製でずっしり重たい 全体としてかなり重く振動に気を使った構造となっている
 |
|
|
