2009/7/25

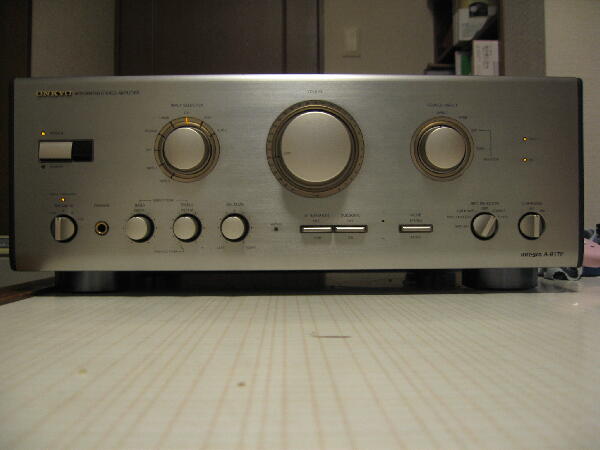

”電源入りました 音出ません”ジャンク H/Oにて￥5Kで購入

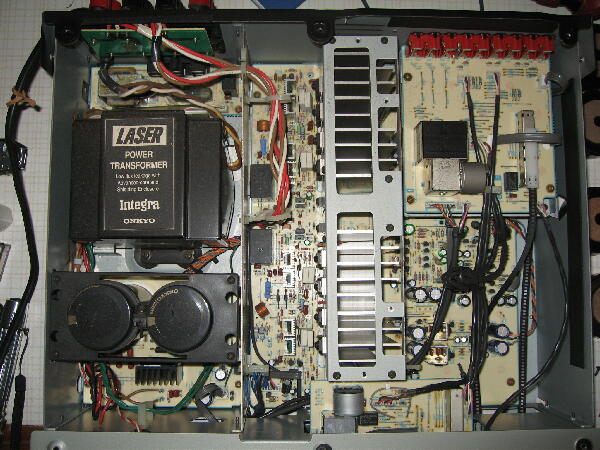

電源を入れると発煙などの異常はないものの全く音は出ない セレクタSWはモータ駆動となっていてツマミを動かすとモータが動作し表示も変化する しかしサーボオペレーション表示は点灯せずパワー段は動作していない模様 これは簡単ではなさそう
 |
|
|
|
|
パワー段の電源電圧を調べるとゼロ

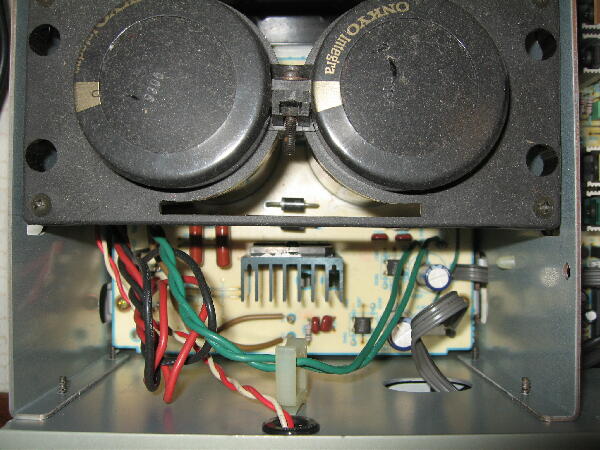

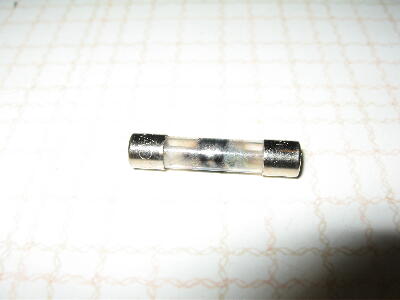

＋-共全く出ていない パワートランス２次側に電圧が出ていないのでヒューズのカバーを外して見ると激しく切れた跡が…
ブリッジダイオードは正常そうだが+ -間はほぼ導通状態 パワーTRが死んでいると思われるのでどの程度死んでいるのか調べる
 |
|
|
|
|

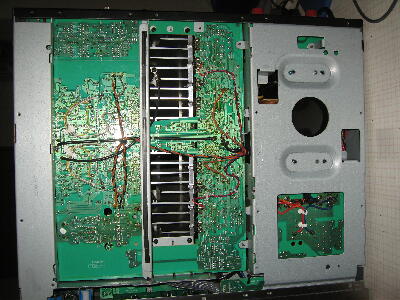

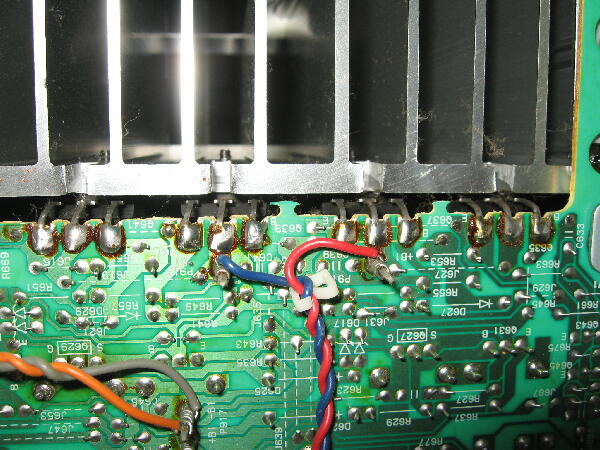

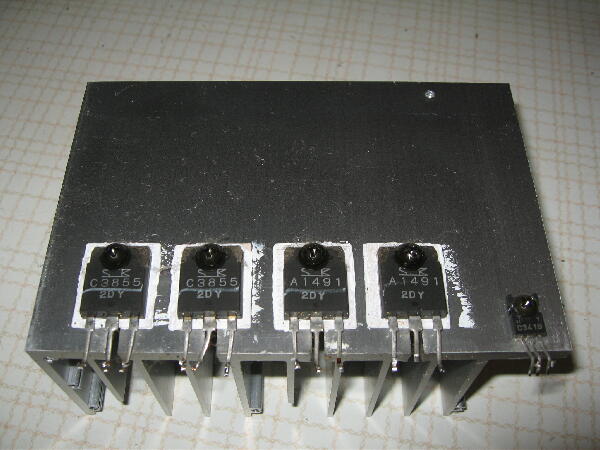

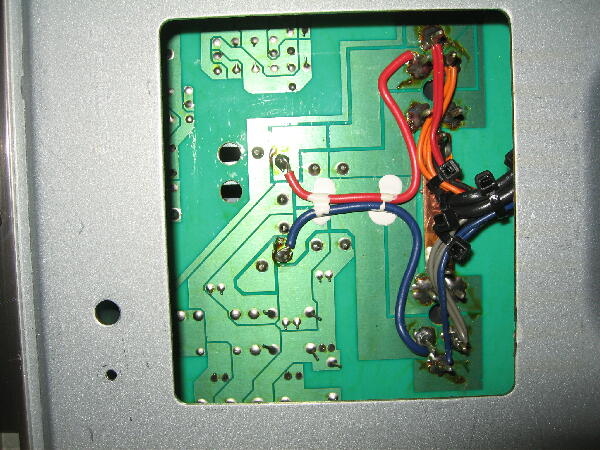

片chのパワーTRの1組が壊れていて各コレクタ エミッタ間が導通状態 TRを交換する為には放熱器ごと外すしかなく基板からTRの足を浮かし取り外した

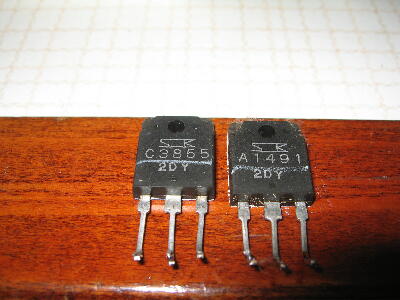

サンケンの2SA1491 2SA3855が不良 このコンプリが2パラとなっている
 |
|
|
|
|

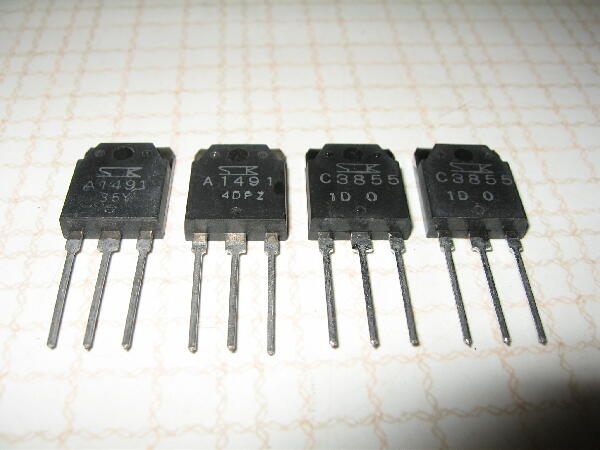

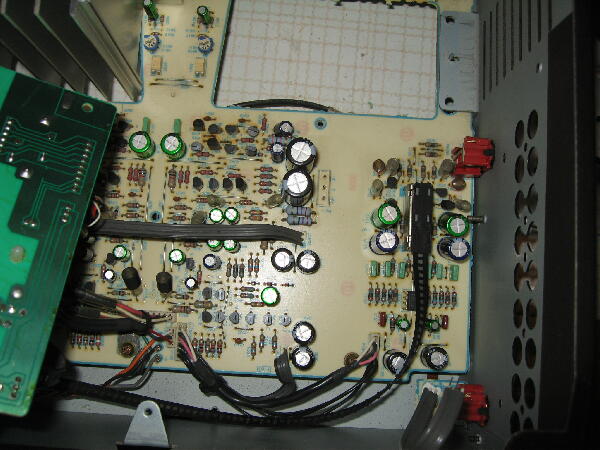

TRは既にディスコンとなっている様だが通販で手に入るので注文 ドライブ段のTRはテスタで調べて程度だが壊れてなさそう

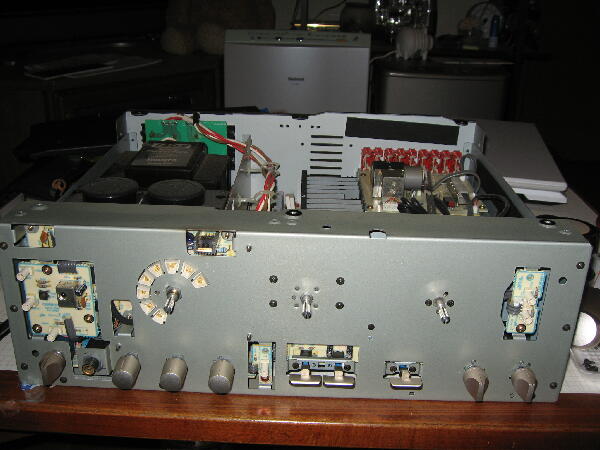

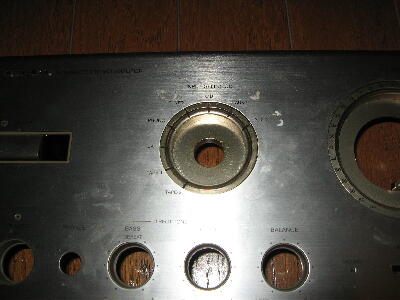

TRが到着まで時間があるので各部の掃除をしておく 前の持ち主が接続機器の名前を4セレクタSW部パネルや後ろパネルに貼り付けてあったので剥がし残った糊を落とし綺麗にしておく
 |
|
|
|
|
|
|
|
|
|
|
POWER ON 何が起こるか緊張の瞬間 ヒューズが切れることなく無事に電源が入った
CDを接続し音出ししてみると歪は感じられず問題なさそう |
|
|
