2010/10/2

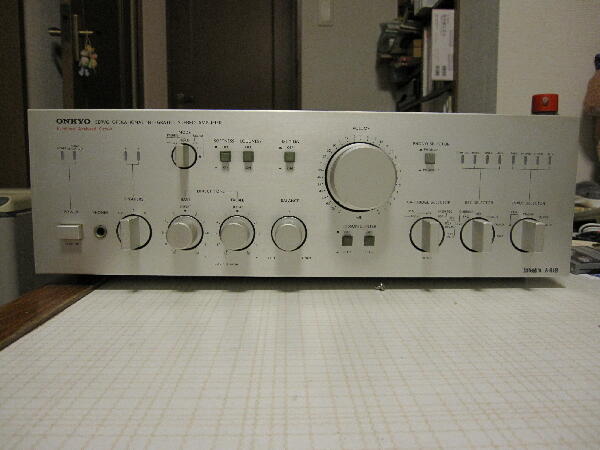

”電源入りません”ジャンク 伊勢H/Oにて￥1.5Kで購入
安い割りに外観は意外に綺麗だが電源が入らないとの事なのでとんでもない状態か案外まともなのか？多少不安はあったが持って帰った
 |
|
|
|
|

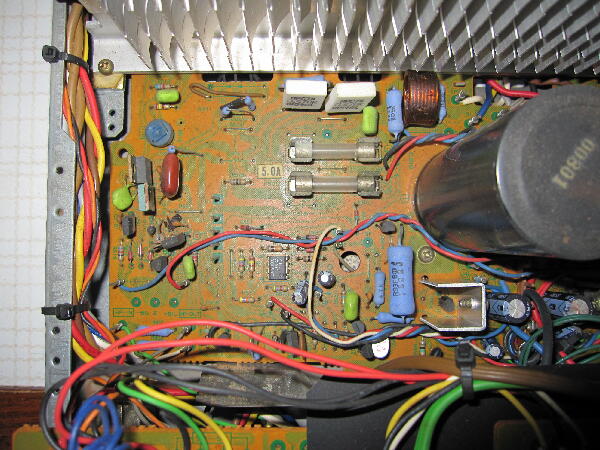

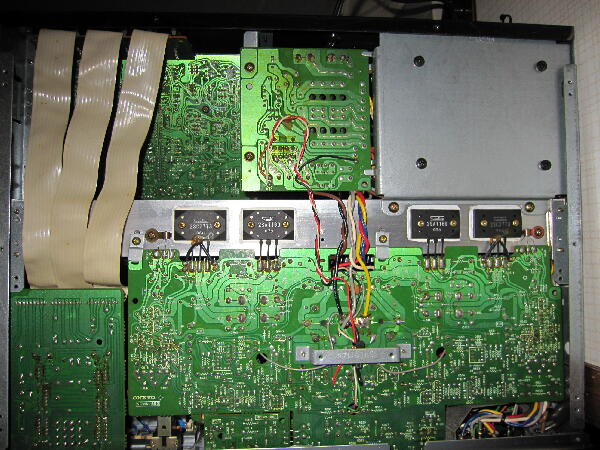

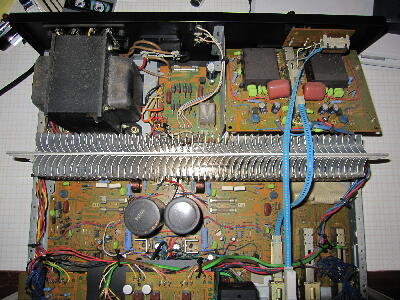

電源を入れるとパイロットランプは点灯せずセレクタ表示ランプも点灯しない この為直ぐ電源を切り調べる ヒューズはAC入力側 パワー段±電源用共切れてはいないのに？ ±電源電圧を調べると正常に出ているので少しは安心して通電したまま原因を調べられる 本機は古い機種の為照明には電球が使われているがその配線を辿っていくと電源基板に繋がっている
 |
|
|
|
|

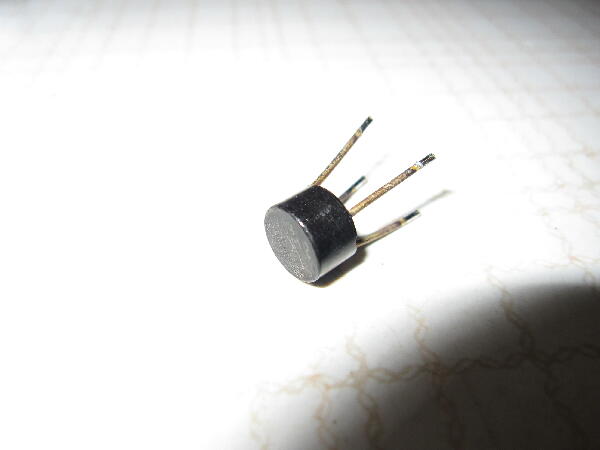

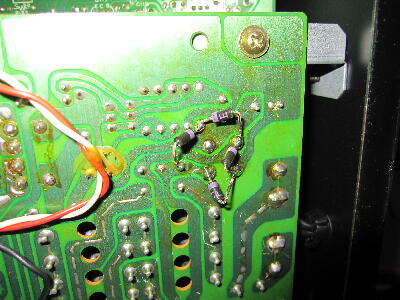

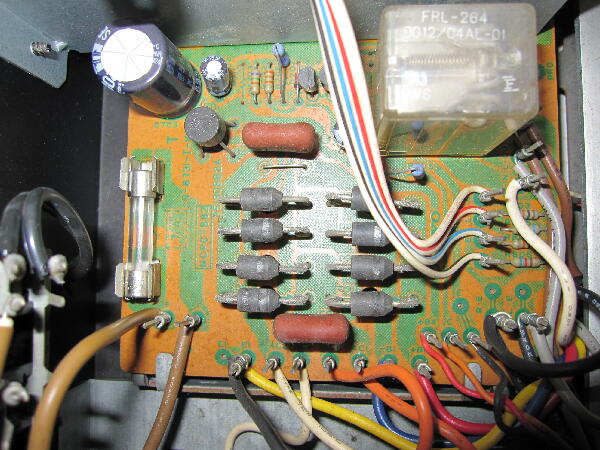

AC入力はあるのに整流出力は出ていない 丸型ブリッジダイオードが不良だった このためリレーは動作せず電球も点灯しないので電源が入らない様に見える あり合わせのダイオードを仮付けで確認すると電球は点灯し暫くしてリレーの動作音
 |
|
|
|
|

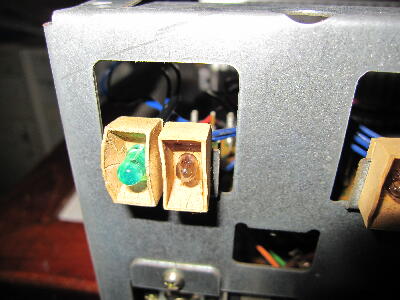

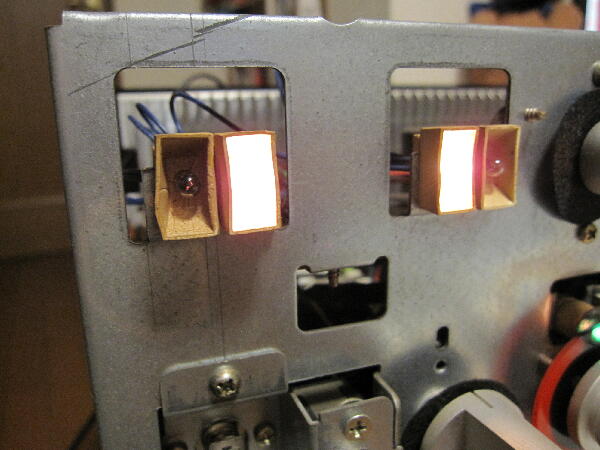

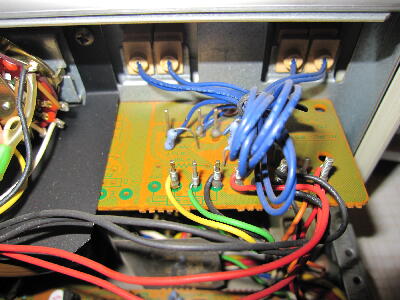

左端が電源ランプで微かに点いているが他の電球は元気に点くのにこれだけがおかしい 電球は手持ちに無いのでLEDに変更
 |
|
|
|
|

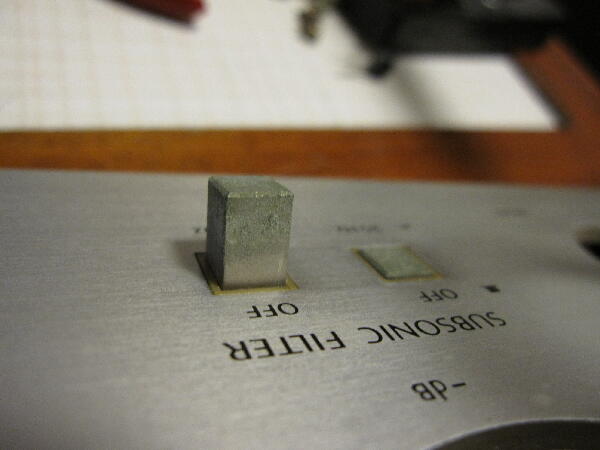

| SWの頭はメッキに緑青が吹きパネルは綺麗でも薄汚れた感じがするので完全には綺麗にならないが磨いておく |
|
|
|
|
| バランスVRに多少のガリはあるが正常に動作している |
|
|
