2011/5/3

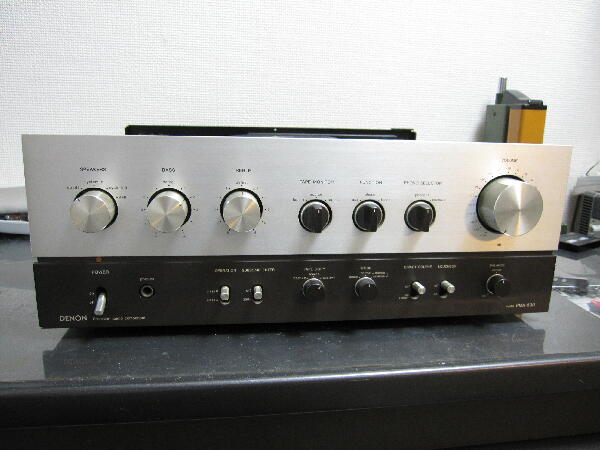

”ガリがあります バランスボリュウムを動かすと調子悪くなります”ジャンク 石川県 野々市H/Oにて￥7.5Kで購入
 |
|
|
|
|

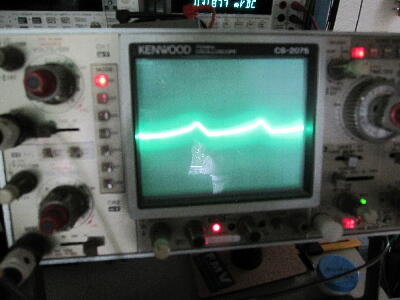

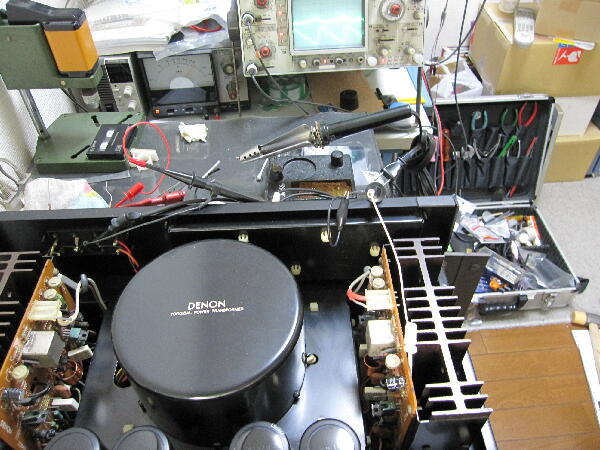

AUX入力より1KHzSINを入れ出力を見ると一応波形は出てくるので出力オフセットの確認をしようとデジボルを繋ぐとフラフラしている オシロで波形を調べるとリップルが乗っている
 |
|
|
|
|

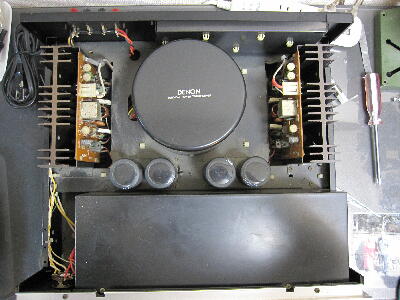

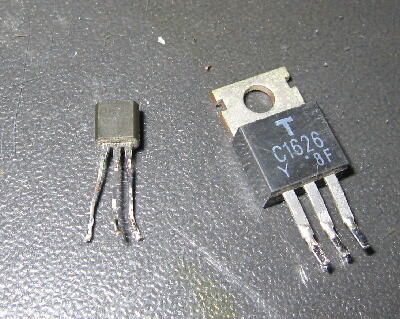

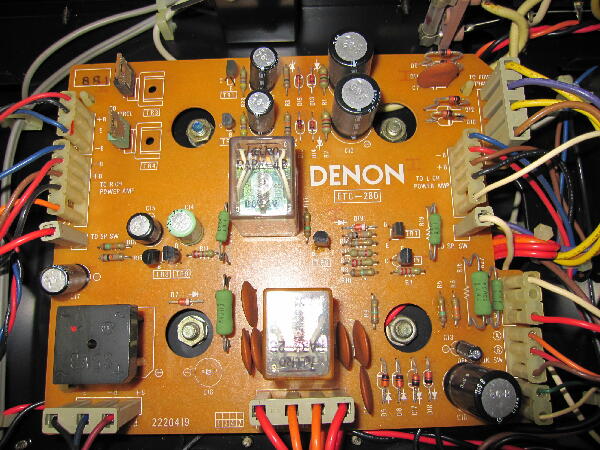

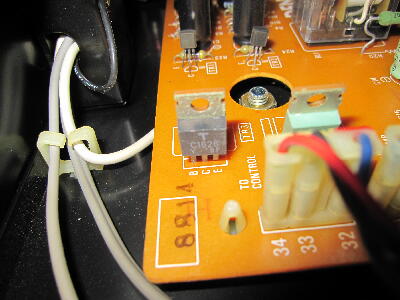

ドライブ段+電源が定電圧になっておらず電源出力TRがスルー状態 この為リップルが乗った電源が供給されて出力にリップルが出てきた様だ 2SC1626と型番が消えて判読出来ない2SC206*が不良 Vce 80Vクラスの適当なものに交換 ±52V程となって正常そう
 |
|
|
|
|

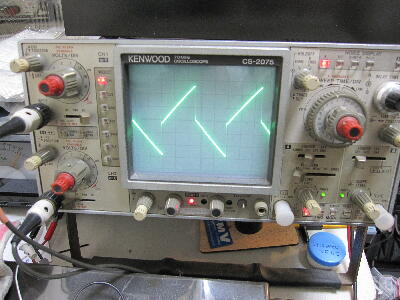

電源を直すとリップルは無くなりオフセット調整が出来る様になり調整した後トーン回路が正常か方形波を入れ確認するとBASS TREBLE共おかしく特にLch BASSは酷い ボリュウムの接触不良の様だ
 |
|
|
|
|

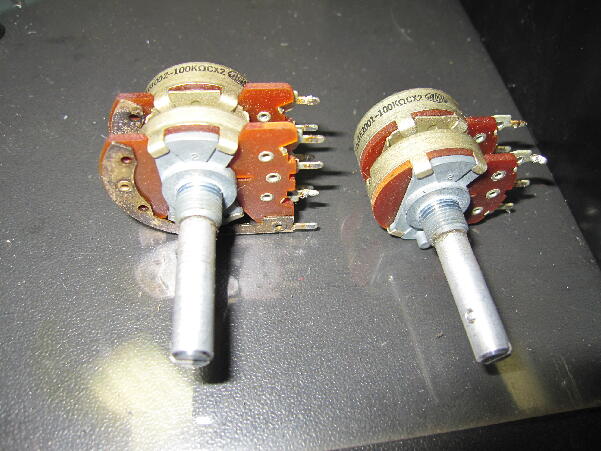

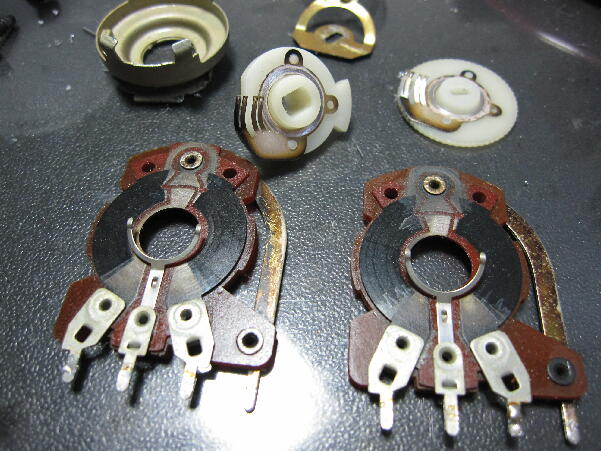

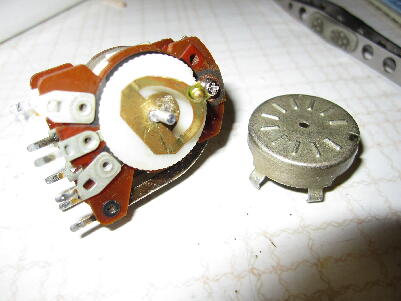

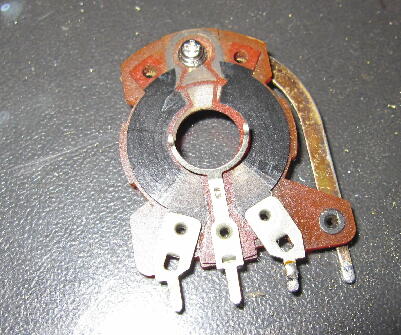

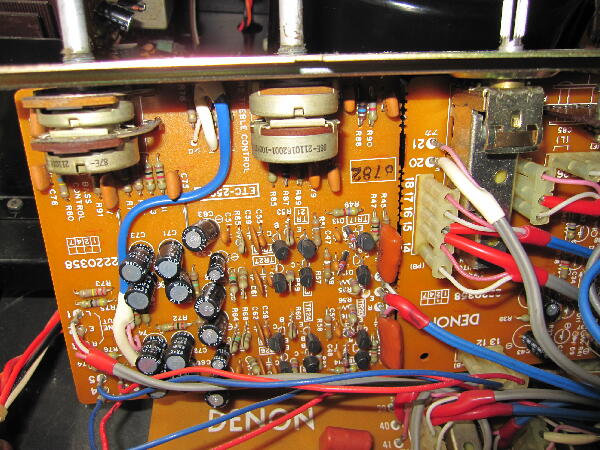

BASSのVRは特殊仕様でセンター位置でトーン回路がPASS出来る様になっているがセンター位置でLch側は導通が無い ハトメかしめ部と導体パターン間に導通が無いのでハトメを外しM 2ビス+SWワッシャでパターンと導通する様加工
 |
|
|
|
|

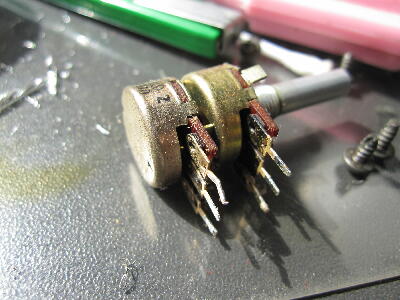

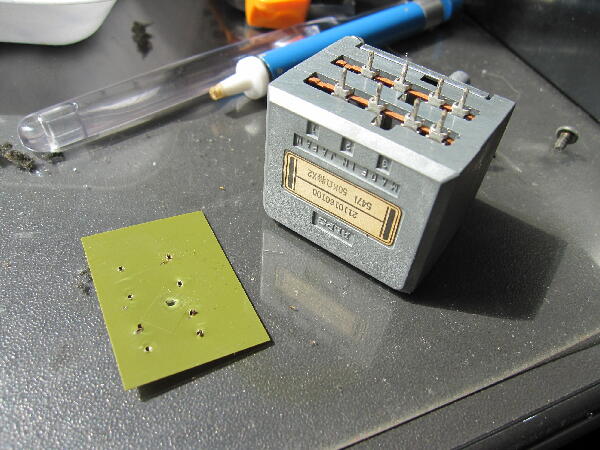

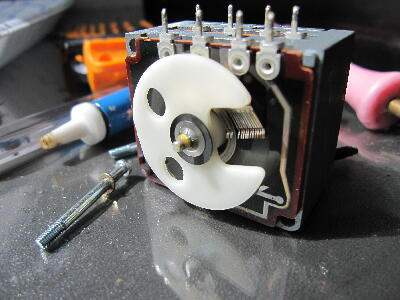

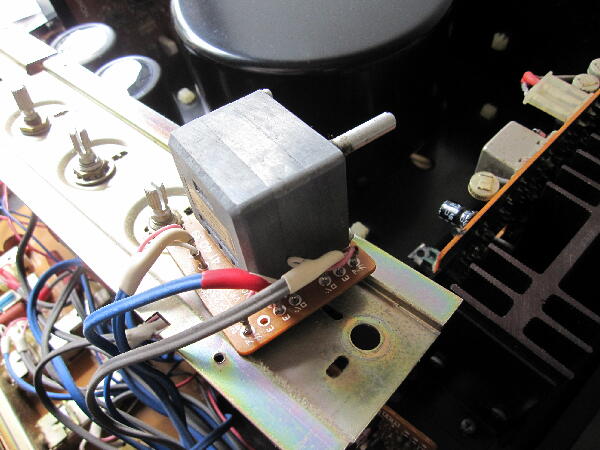

序にメインボリュウム バランスボリュウムを外し分解清掃
 |
|
|
|
|

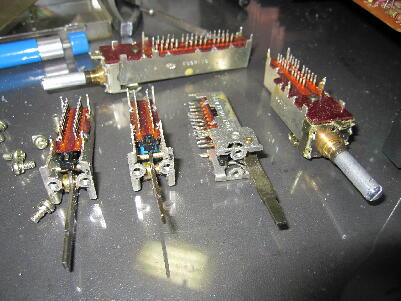

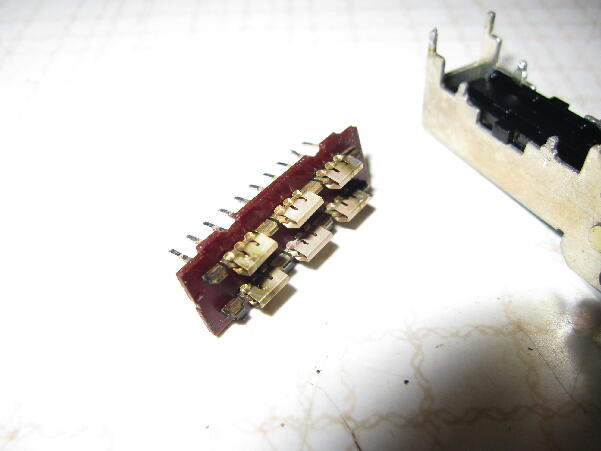

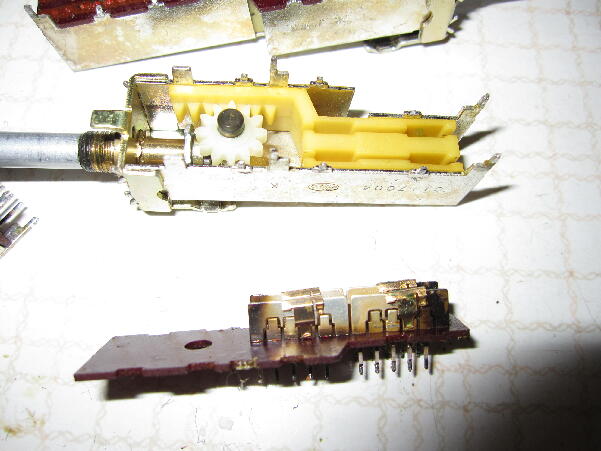

ラウドネスSWの接触も悪いので外し分解清掃 その他のSWもこの際分解清掃
 |
|
|
|
|

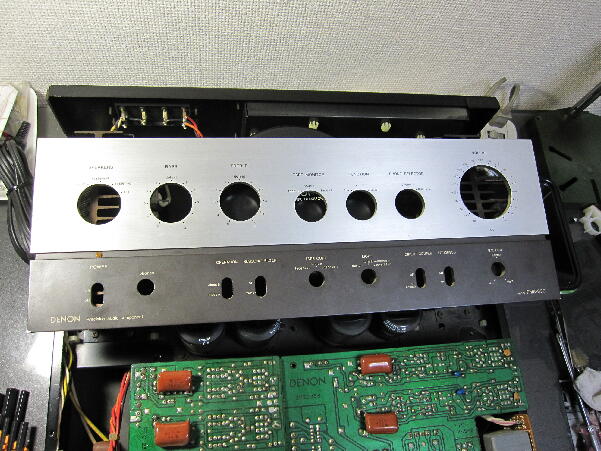

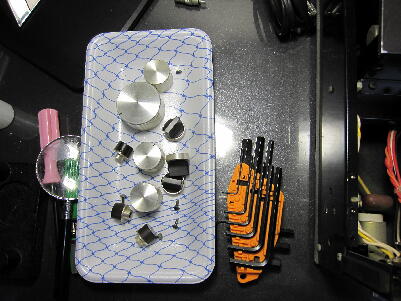

パネルは洗剤で水洗い後ワックスで磨き綺麗にしてツマミも掃除しておく
 |
|
|
|
|

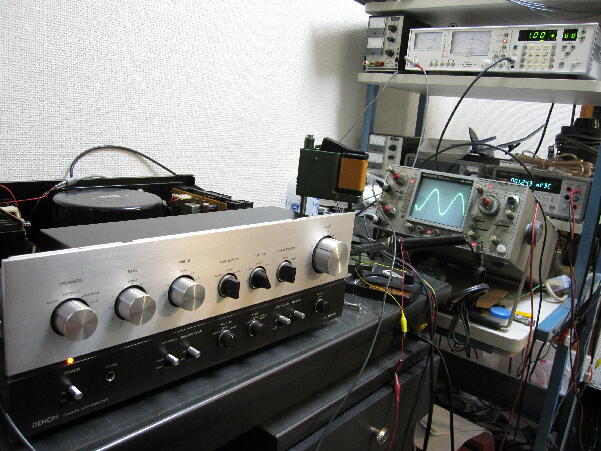

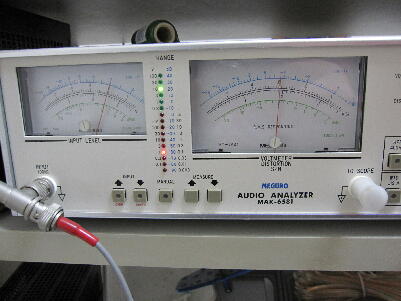

6Ω負荷10W出力時 歪は両チャンネル約0.05％で古い製品の割りにまずまず
音出し 上位クラスに引けをとらない安定感のあるジャンルを選ばないなかなか良く出来たアンプ
 |
|
|
