2010/3/6
”音出ません”ジャンク H/O東浦店にて￥3Kで購入

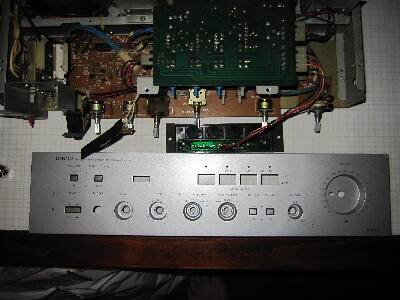

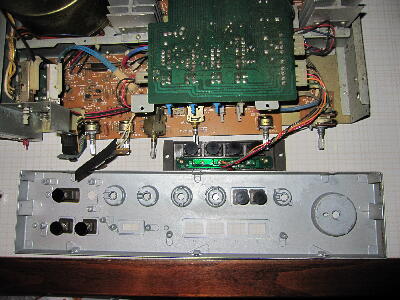

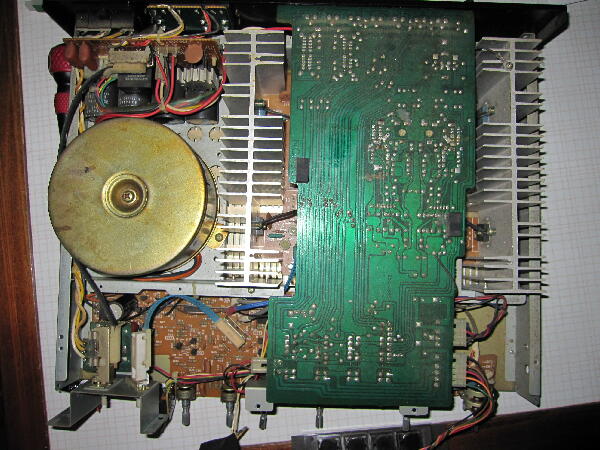

DENONの普及機と思うがカバーの隙間からトロイダル電源トランスが見え何か魅かれるものがあったので持って帰った かなり汚れていたので掃除する為パネルを外すとパネルはダイキャスト成形品
 |
|
|
|
|

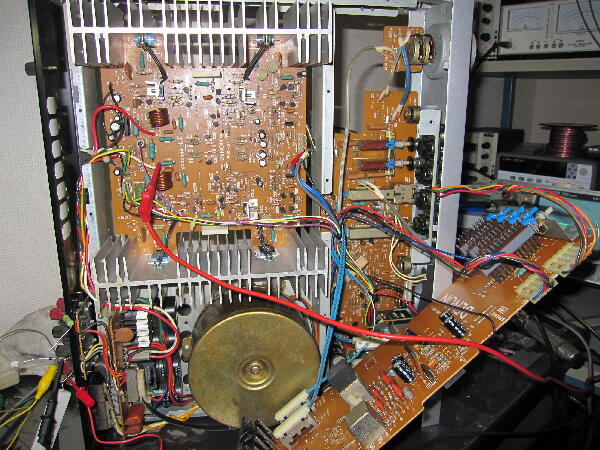

| 電源を入れ確認するとH/Oの表示通りSP端子 ヘッドフォンからも音は出ないので調べるとパワー段出力が20V程ありプロテクタが動作しSPリレーがONしない状態 POWER TRコレクタには±50V程かかっているので電源は正常と思われる |
|
|
|
|

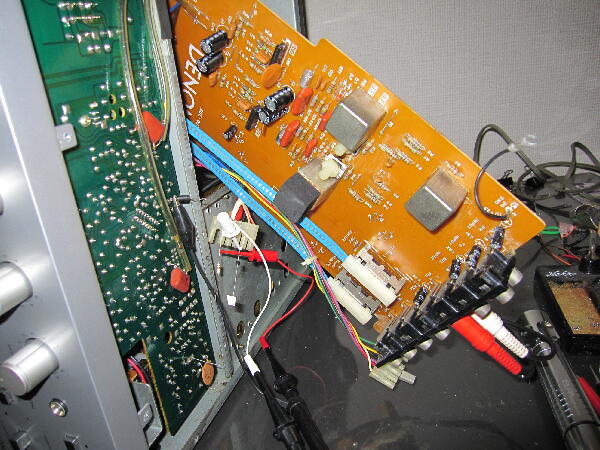

| パワー段が不良と思われるが長時間の通電は危険なので一先ずパワー部を取り外しプリ部の動作を調べるとトーンコントロール 入力切替等問題無くプリ部は正常だった ローコスト機ではあるがEQ アンプ部FETにはシールドケースが被せてあり気を使っている |
|
|
|
|

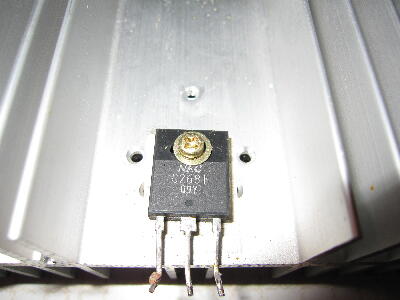

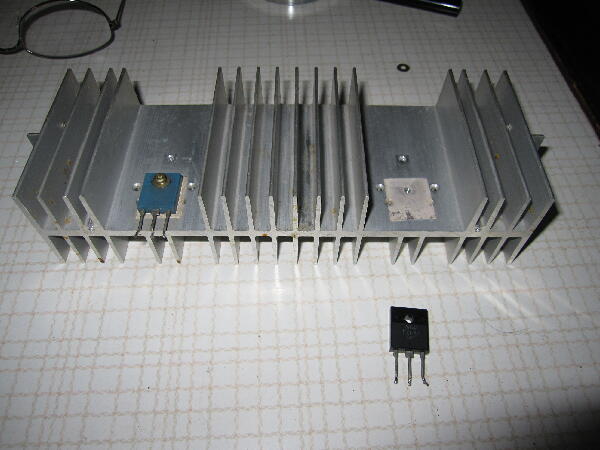

シリコンコンパウンドは風化していたので塗り替え組み付け
 |
|
|
|
|

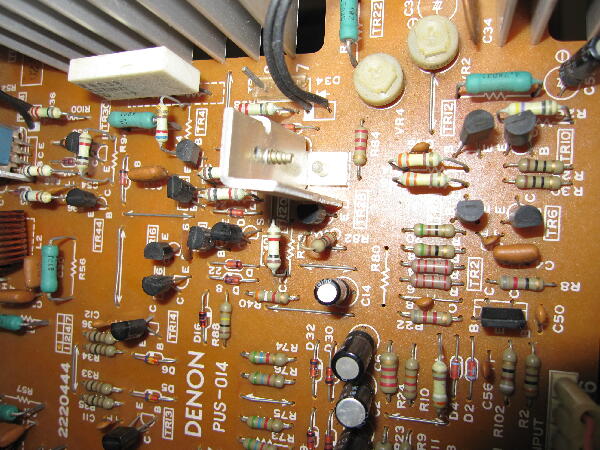

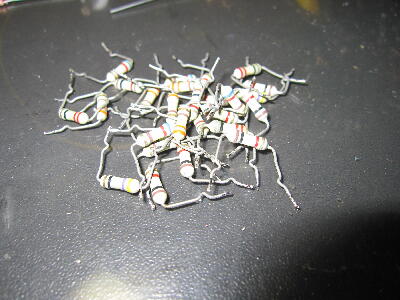

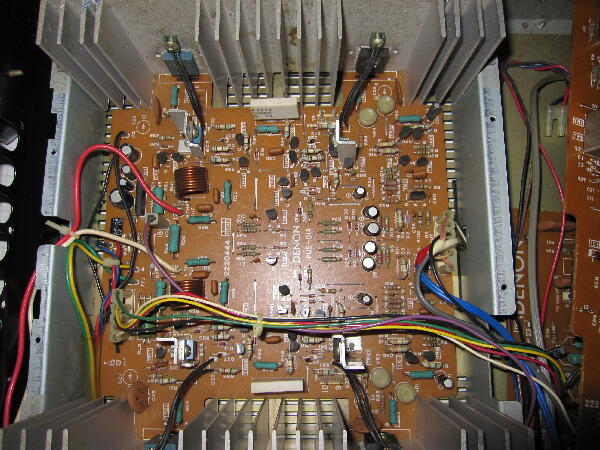

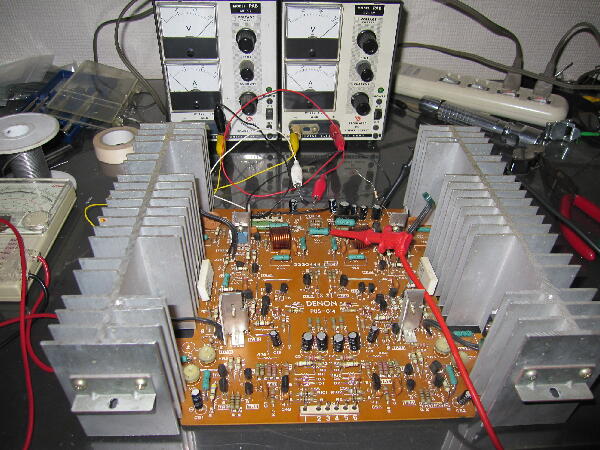

パワー部単体で調べると各段のTR電圧配分が何かおかしい TR自体は正常と思われまさかと抵抗を調べるとこのタイプの抵抗全て断線状態となっている こんな事は珍しい 片ch14個使われているが両ch共全滅
 |
|
|
|
|

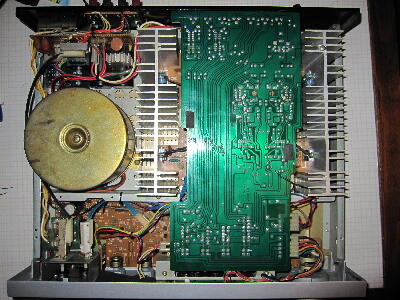

| 抵抗を取替え電源を入れると出力に信号が出てSPリレーも正常に動作 アイドルを適当？（30mA）に調整し暫く様子を見てみたが放熱器がほんのり暖かい程度で問題なさそう |
|
|
|
|

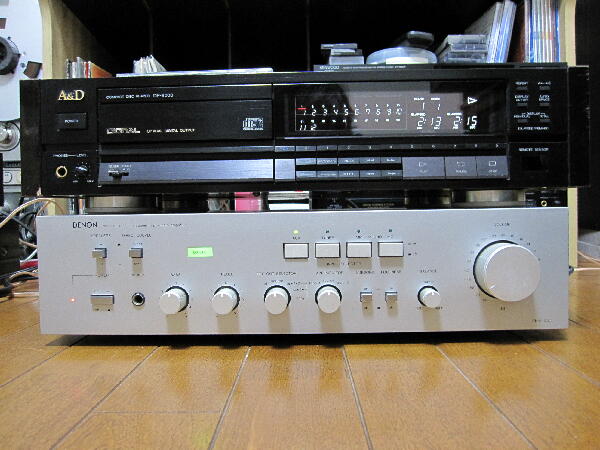

スピーカを繋ぎ音出し さすがにこのクラスでは低域の力強さは望めないが中高域は素直なすっきりした音 当時はコストパフォーマンスの良い機種だったかも
 |
|
|
