2010/6/12
”片チャンネル音出ません”ジャンク H/Oにて￥4Kで購入

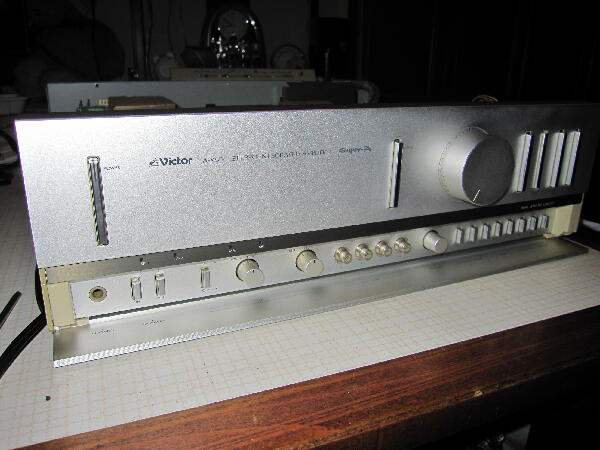

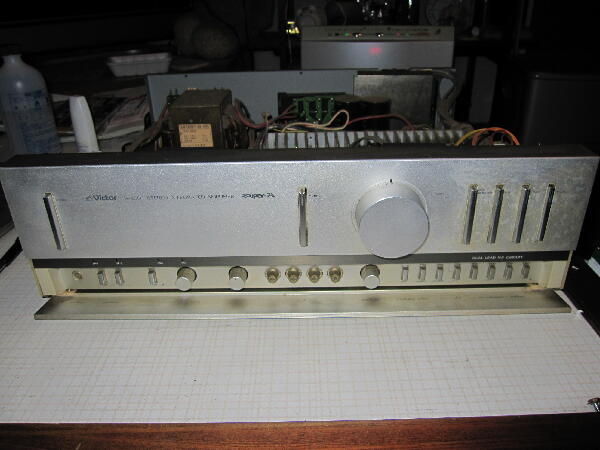

ビクターのアンプでSuper Aの文字に魅かれて汚い割りに高かったが持って帰った
 |
|
|
|
|

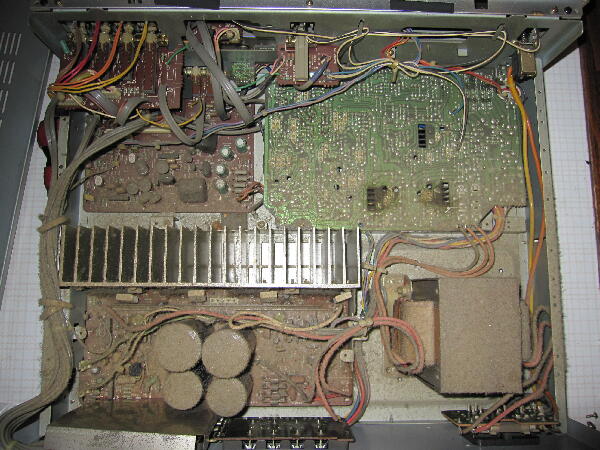

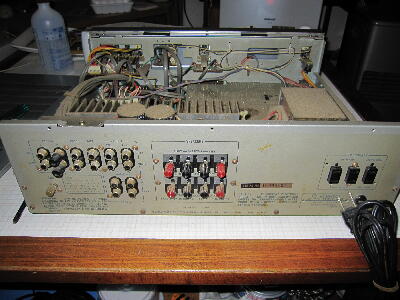

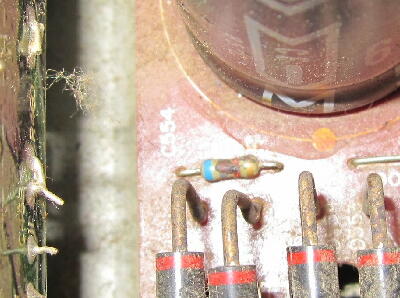

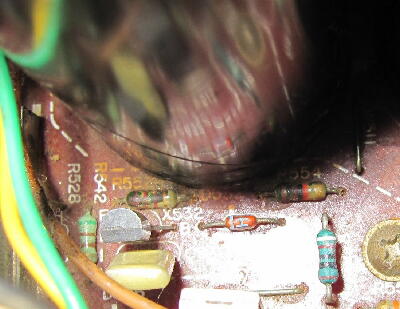

中は埃だらけで外観同様汚い H/Oの表示通りRchからは音が出ないがLchは正常だった 埃を取り除き基板を見ると抵抗が焼けたように見えたので外して見ると抵抗値は正常で表面に何か黒っぽいものが付着しただけの事だった 天板の隙間から何かを溢したのかも？
 |
|
|
|
|

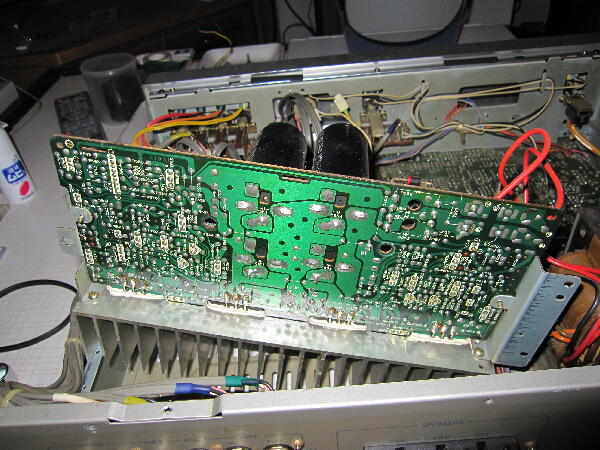

| 音の出ないRchはパワー部に信号が来てい無いだけでアンプ自体は正常の様だがRchのアイドルが少ないのかLchに比べ暖かくならないので調べると0.22Ω両端でLchが約20mV Rch約10mVとアンバランス Lchに合わせ換算100mVとした 又DCバランスは両チャンネル共0.18V程となっていたので±5mV以内に調整 |
|
|
|
|
| このアンプもバランスVRの接触不良の様だ Rchの信号が出ない 古いアンプはこの症状が多い様に思う |
|
|
|
|

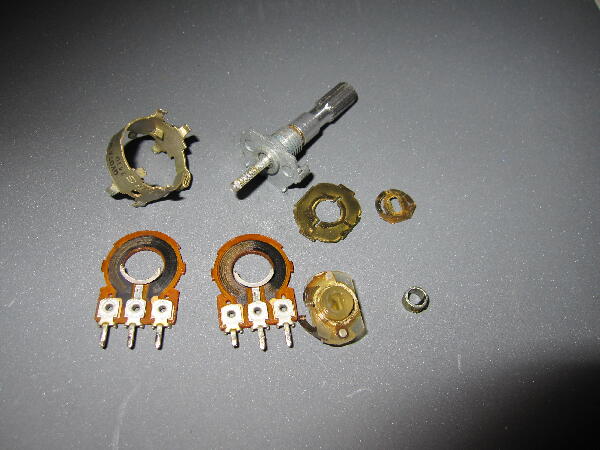

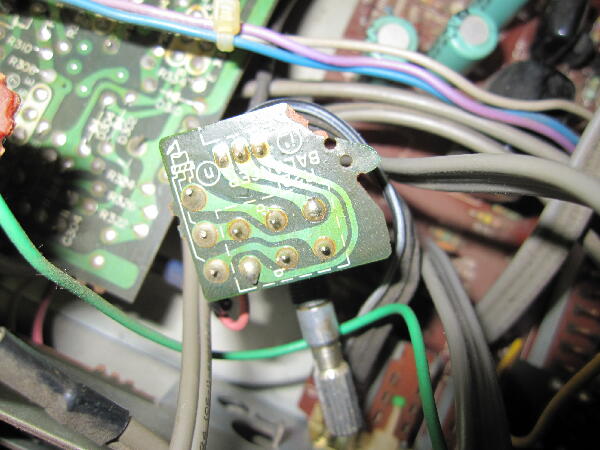

バランスVRを取り外し摺導部を掃除及び修正 Rch側は塗布された抵抗体導通部が断線状態となっている為これもコンダクティブペンで修正が必要 アルプスのバランス用MNタイプVRは材質の問題かトラブルが多い様に思う このMNカーブタイプはネットで新品部品を探しても見つからなかったが三栄電波でアルプスの受注生産品を扱っているので一般的な100Kのものを今後のために注文しておいたが納期は約1ヶ月だった
|
|
|
|
|

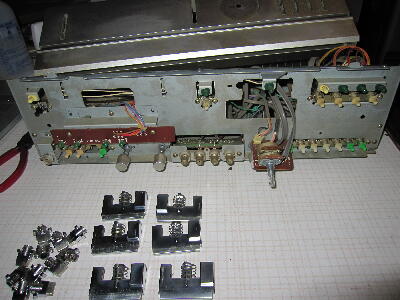

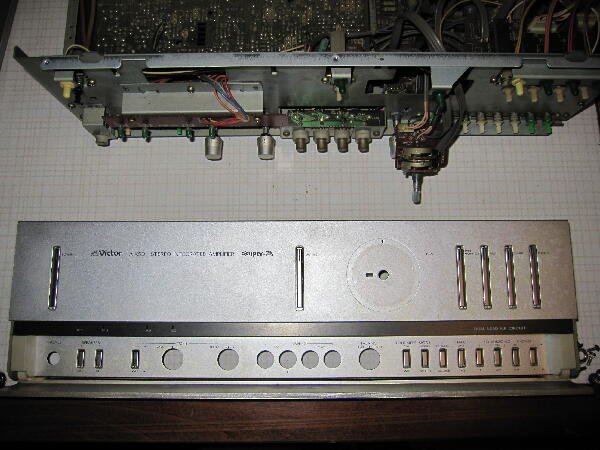

パネルは外して掃除 全体が黄ばんで開閉カバーの内側まで汚れている
 |
|
|
|
|

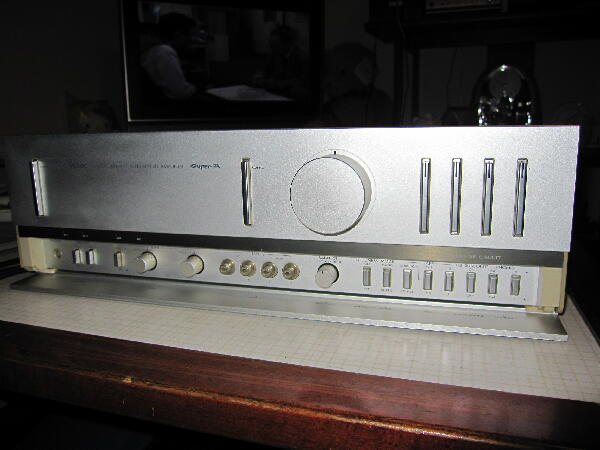

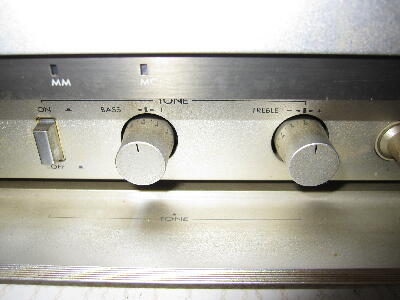

ツマミには目盛りが刻まれて自分的には好きなデザイン
 |
|
|
