2012/6/30

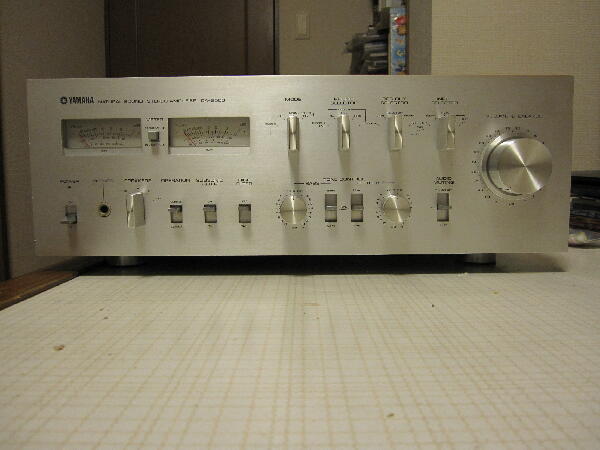

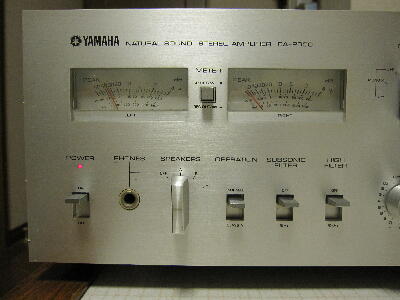

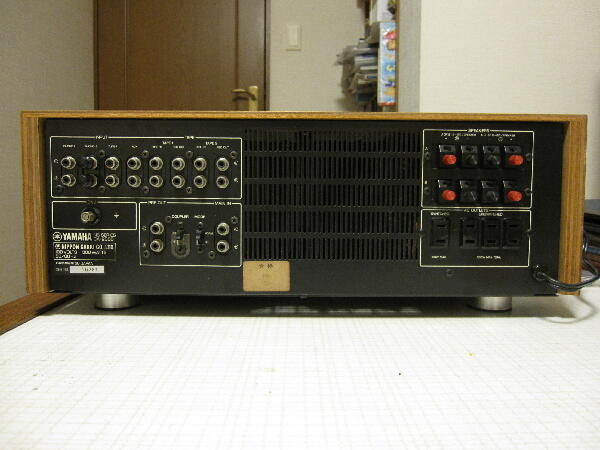

”信号が無くてもメータが振ります 振り切る時もあります 音も出ない時があります”ジャンク 福井北H/Oにて￥4Kで購入

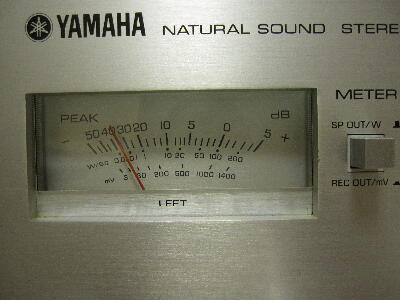

電源を入れると表示通り無信号時Lchのメータが振っている 信号に応じこの分シフトし多く振る また一瞬大きく振る時があった
 |
|
|
|
|

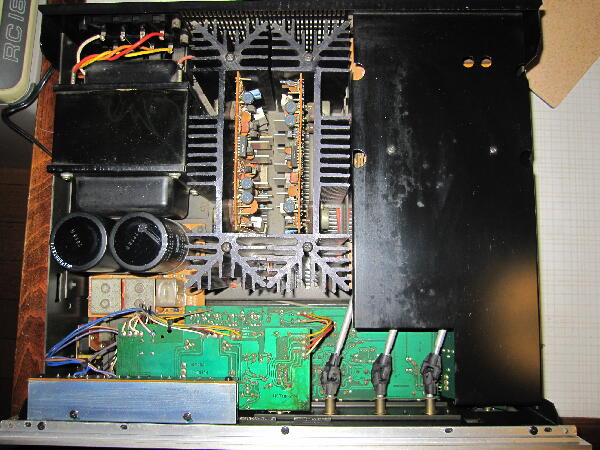

木製カバー（ボンネット）を外し中を見てみる

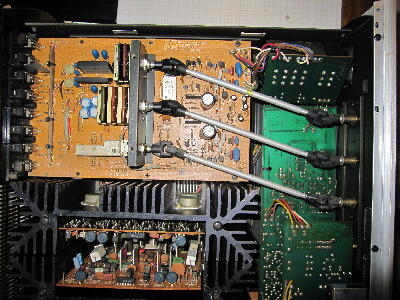

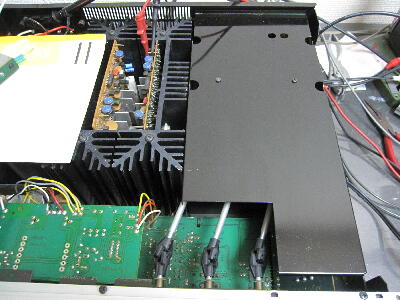

各SWはユニバーサルジョイントで接続される凝った作り
気になるシールドカバーのシミはコンパウンドで磨くと綺麗になった
 |
|
|
|
|

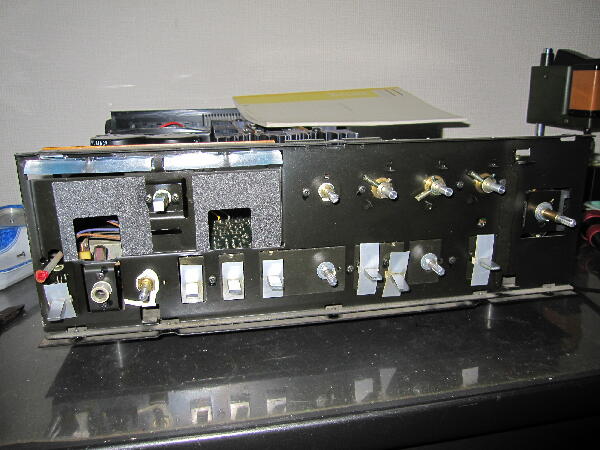

メータアンプ基板を外す為にパネルを取り外す

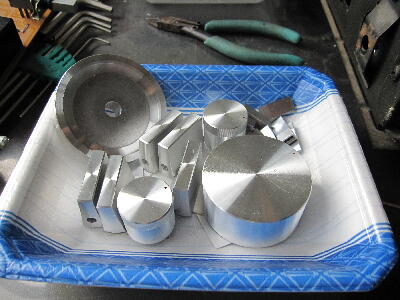

序にツマミ パネルは掃除しておく
 |
|
|
|
|

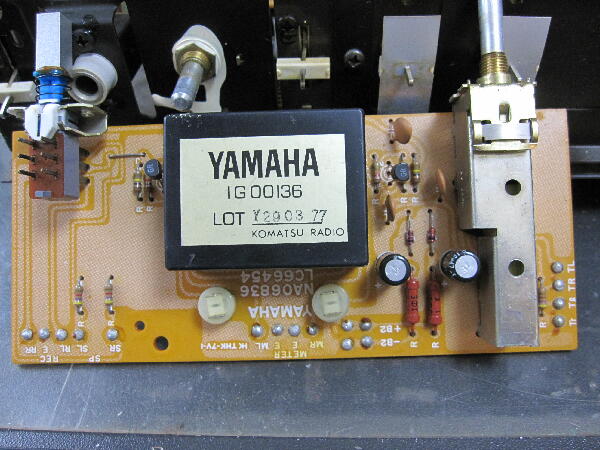

メータ駆動部はモジュールでログアンプと思われる これが不良だと厄介 基板単体で動作させてみる

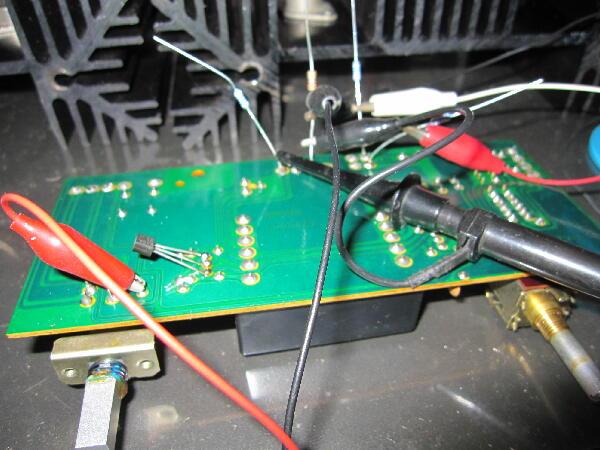

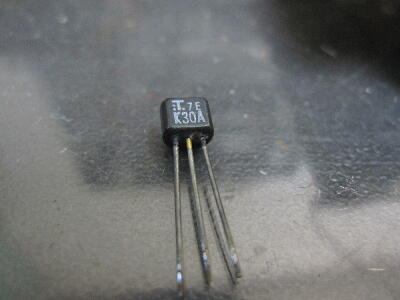

モジュール入力に繋がるソースフォロア 2SK30A 出力は正常 残念ながらモジュールの不良でモジュールはエポキシで固められているので修理は断念 無音時にほぼ０となる様メータ出力を-電源に抵抗で分圧しゲインVRで誤魔化し調整
 |
|
|
|
|

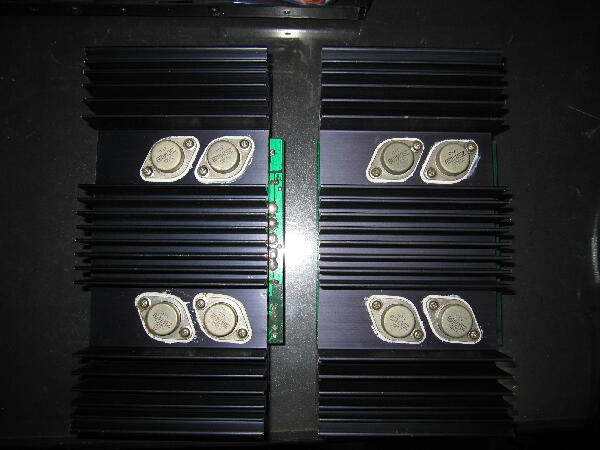

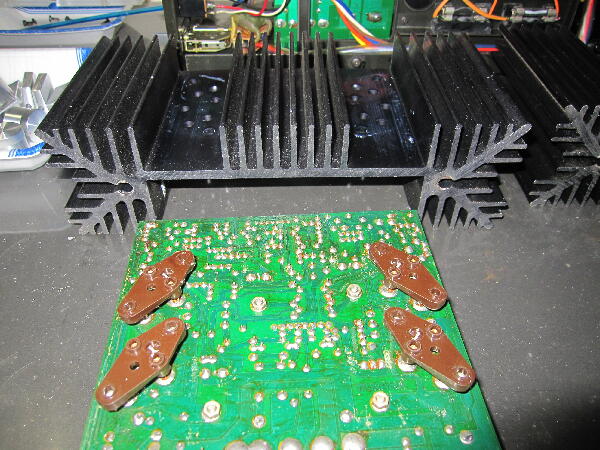

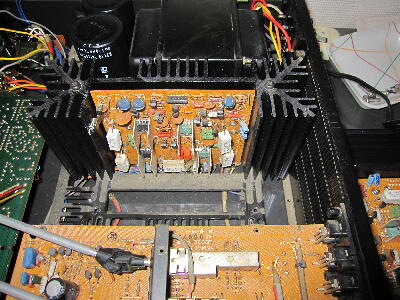

トランジスタに塗ってあるシリコンコンパウンドは乾いて粘りが無くなっている このままではA級動作時の発熱に耐えられないと思われるので外して塗り直す
 |
|
|
|
|

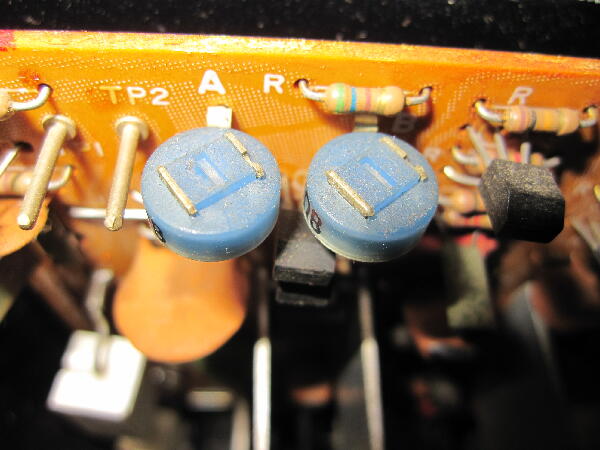

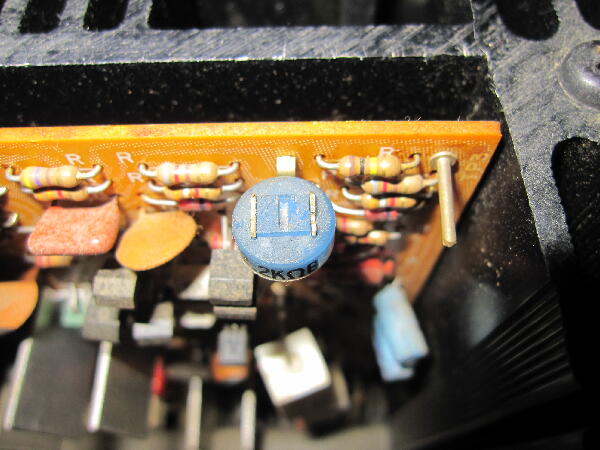

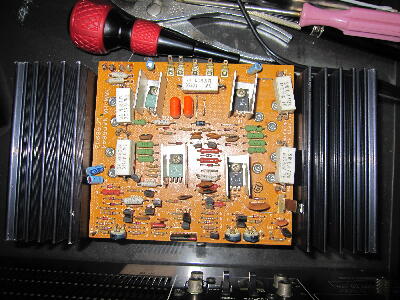

本機はA級/B級動作切り替えSWがある B級で暫く通電すると左右の放熱器の温度が手の感触でも明らかに違う アイドル調整VRはシルク文字A、BがあるのでそれぞれA級、B級用と思われる A級時1.4A B級時50mAが調整値らしいがB級時の場合でもこの値ではかなり
熱くなるので30mA程に落しておいた A級時はほぼ規定値に調整 |
|
|
|
|

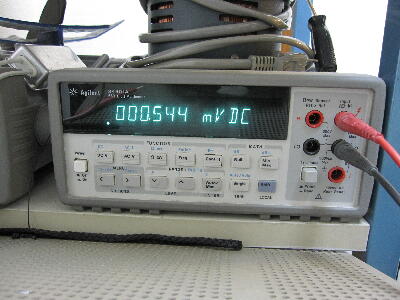

出力オフセットは18mV程あったので5mV以内に調整
 |
|
|
|
|

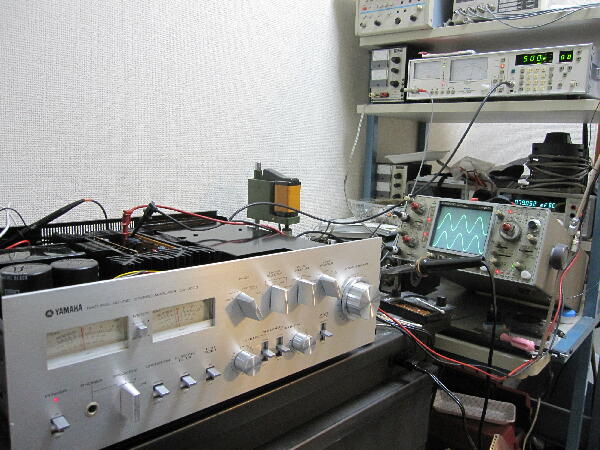

一通りの動作確認してみると特に不具合は無かった 特性は特別歪が少ない訳でもなく極普通 A級モードが特徴か
|
|
|
|
|

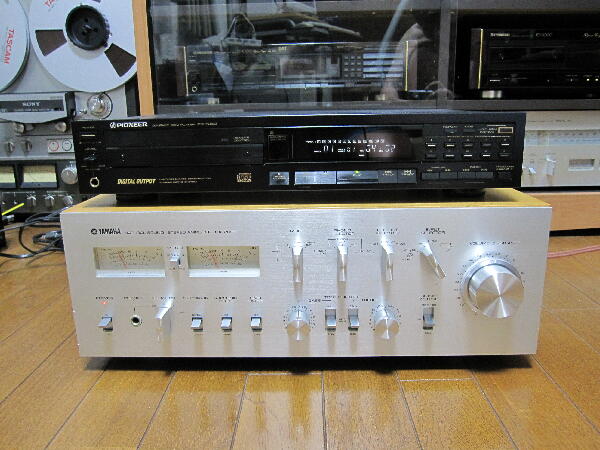

暫く音出し 聞いてみると以外にJBLと相性が良い レベルメータ左右振りの差は見た目分からない程度 測定するとレベルが大きい時差が出るが仕方ないのでこのまま使用
追修理 |
|
|
