2012/9/9

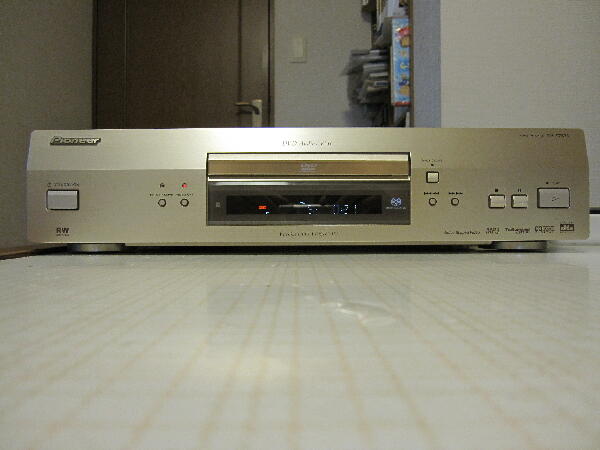

昨日まで動作していた本機でSACDを聞こうとＣＤを入れると認識しなくなり取り出しも出来なくなった 前から偶にトレイ開がエジェクトを押しても出来ない時があり再押しで動いてはいたが今日は何も動かずCDが入ったままなので調べる事にした
 |
|
|
|
|

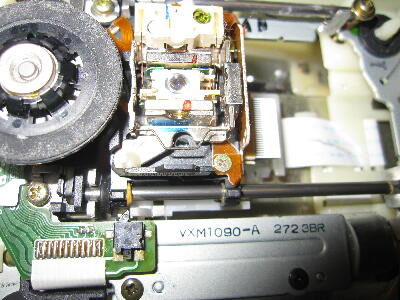

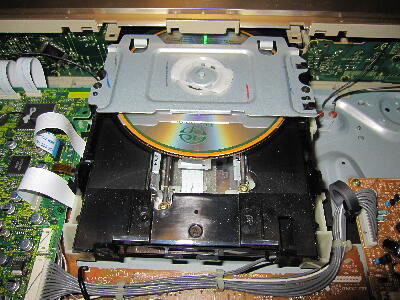

エジェクトSWを押すタイミングに合わせピックアップ内周検知SWを手で動かすとトレイ開閉が出来ピックアップレンズは上下に動きレーザーも発光する CDを入れるとやはり認識しない ピックアップがシーク出来ない様だ
 |
|
|
|
|

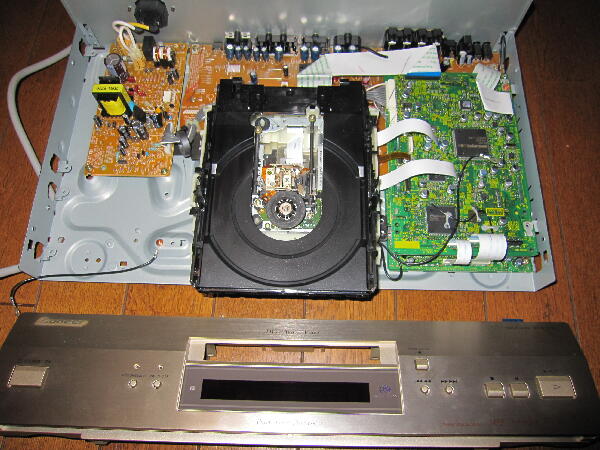

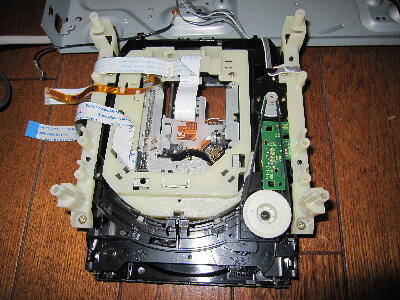

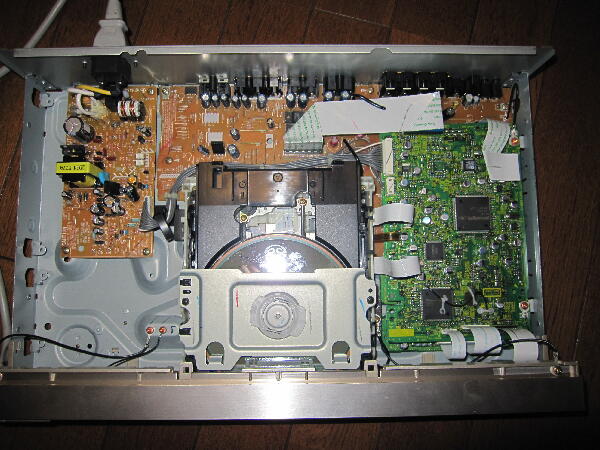

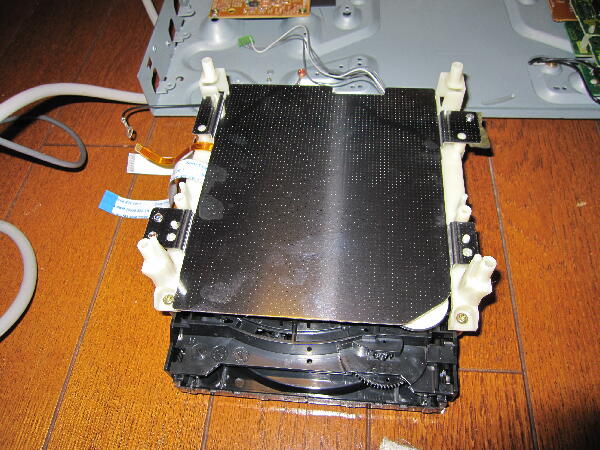

メカを取り出してみる
 |
|
|
|
|

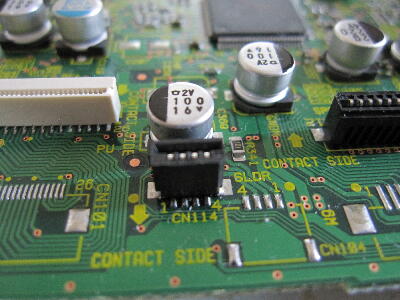

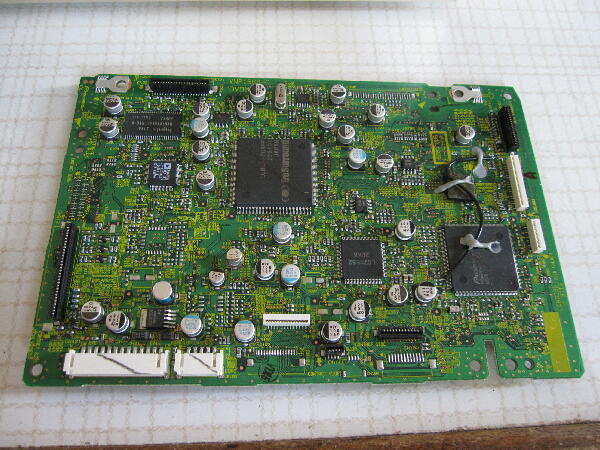

ドライブ基板の外観には異常は見られない
 |
|
|
|
|

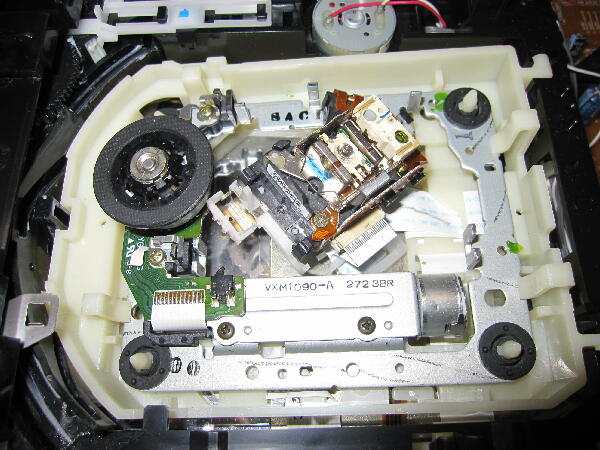

ピックアップシーク用モータは普通のDCブラシモータではなく配線が4本あるので2相ステッピングモータなのか？

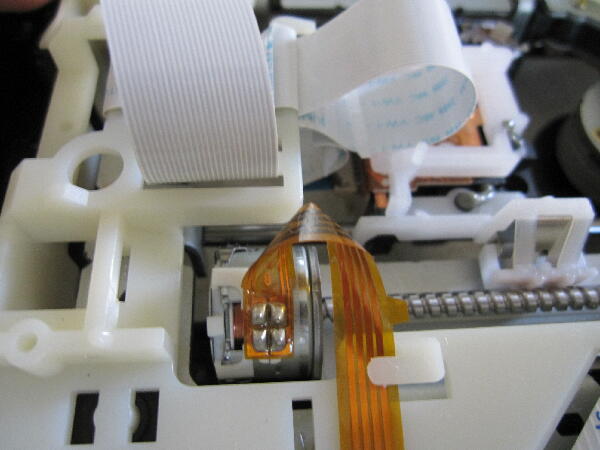

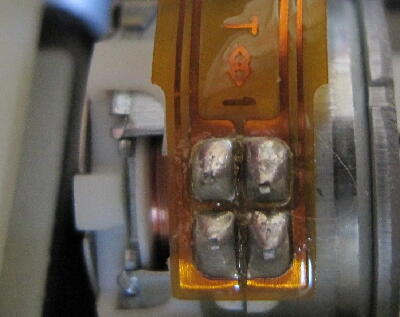

FPCをよく見ると根元近くに亀裂が入って端のパターンが断線している FPCの折り返しが中途半端で曲げた角からストレスで亀裂が入りこの為かろうじて接触していた銅箔の導通が今日は無くなってモータが動かなくなった様だ
 |
|
|
|
|

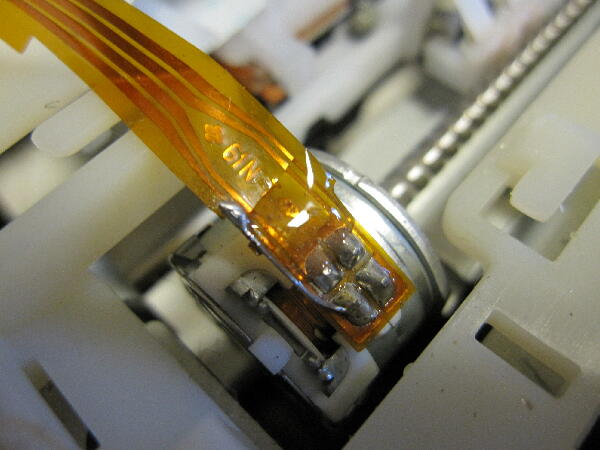

| 切れたパターンを細いメッキ線で補修 亀裂が広がらない様エポキシ接着材で補強 |
|
|
|
|

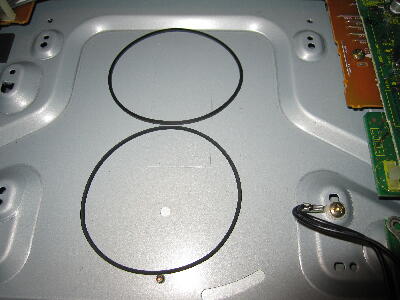

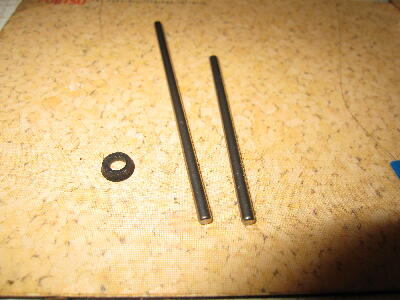

メカを外した序にベルトの交換 シャフトの掃除をしておく
 |
|
|
|
|
|
