2012/9/29
”主モータ廻りません”ジャンク H/Oにて￥1Kで購入 サイドウッドが綺麗でパネルに傷も無い本機が目に止まった
主モータ？変なコメントがしてあるが気にせず持って帰った
電源を入れてみるとトレイ開閉は出来るがCDを入れると認識出来ない CDは廻ろうとしないので主モータとはスピンドルモータの事らしい |
|
|
|
|

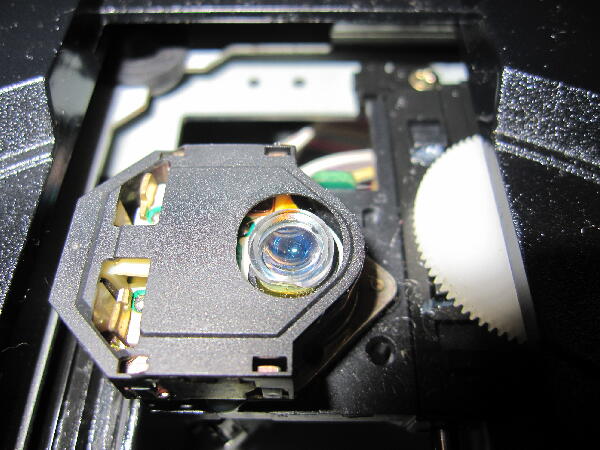

ピックアップレンズは綺麗で読み取ろうと上下に動いている レーザは発光しているが弱いような感じ

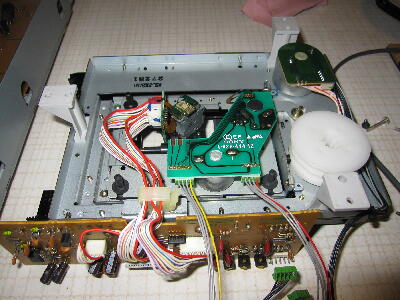

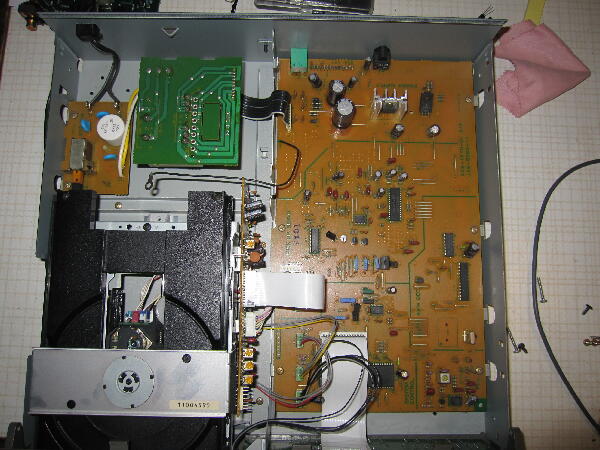

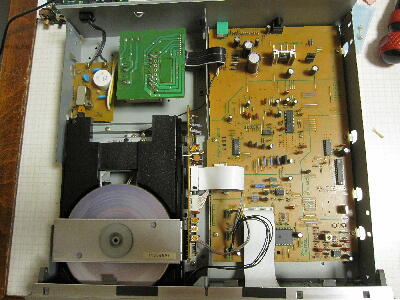

レーザダイオードの交換を試してみる為メカを取り出す
 |
|
|
|
|

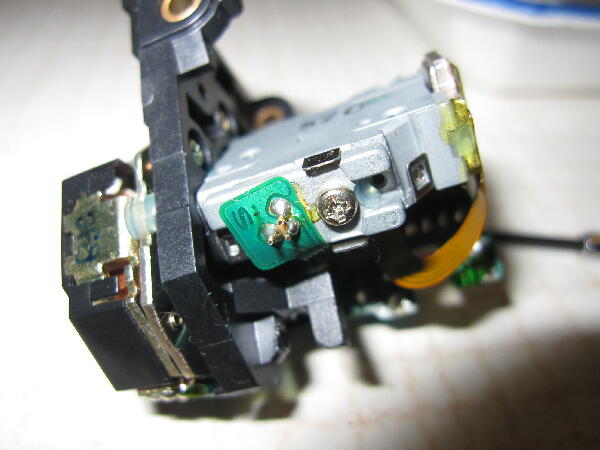

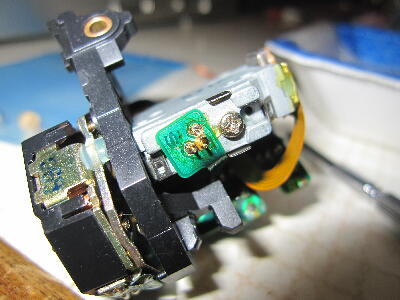

ピックアップを外してレーザ部を確認 一般的な形状のようだ

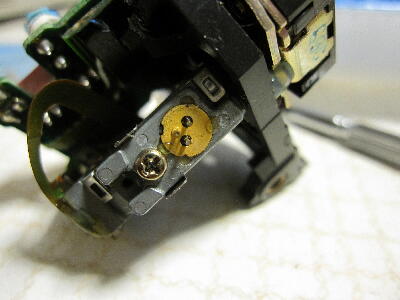

ＦＰＣハンダを吸取り外してみる
 |
|
|
|
|

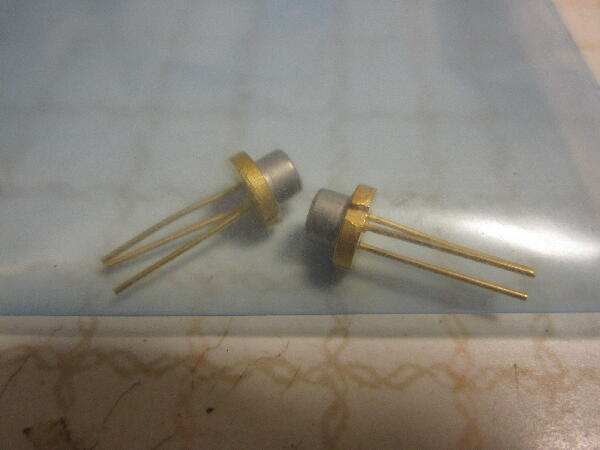

若松で買ってあったSDL3144-101が極性が同じで使えそう

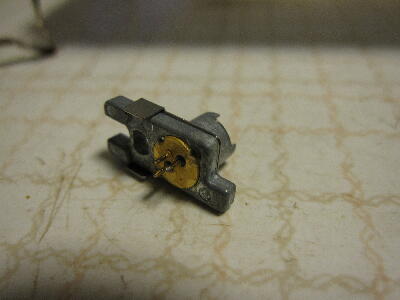

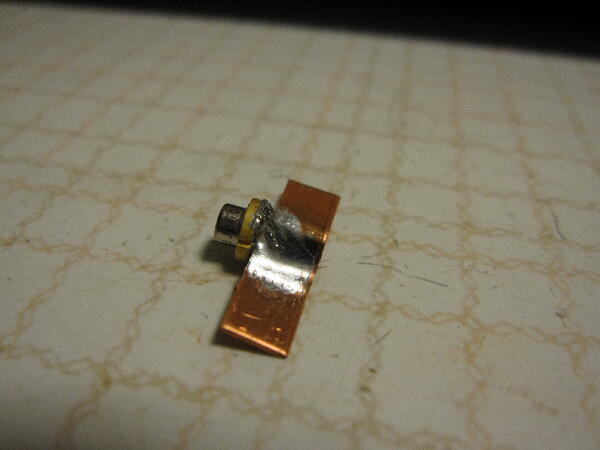

ホルダに押し込まれているレーザダイオードは簡単には外れない 交換するので気にせずダイオードベースに銅板をハンダ付けしその銅板に力を掛け抜いた （ピックアップ受光素子部の光学系を狂わせると手に負えなくなるので注意の事 以前経験ずみ）
 |
|
|
|
|

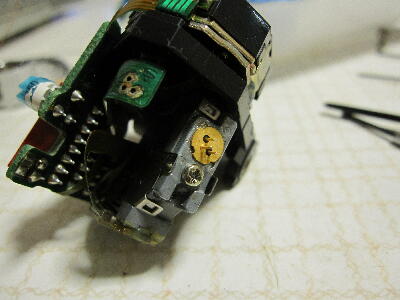

ピックアップを組み付け動作確認 CDを認識して回転し始め再生出来る様になった フォーカスオフセット等調整しておく

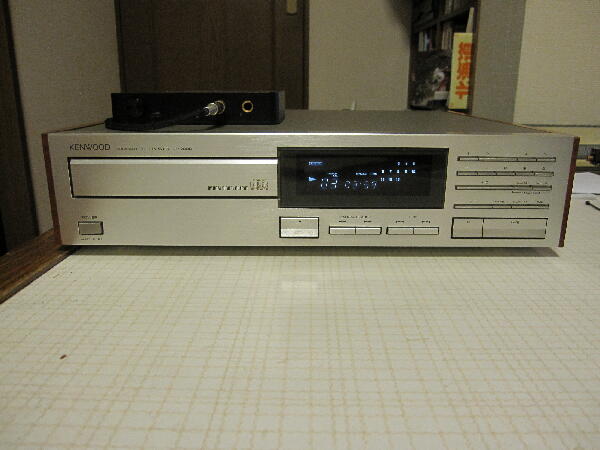

本機はトランスポート機で光出力のみ USB D/Aで再生音は確認出来た
 |
|
|
