2011/6/11

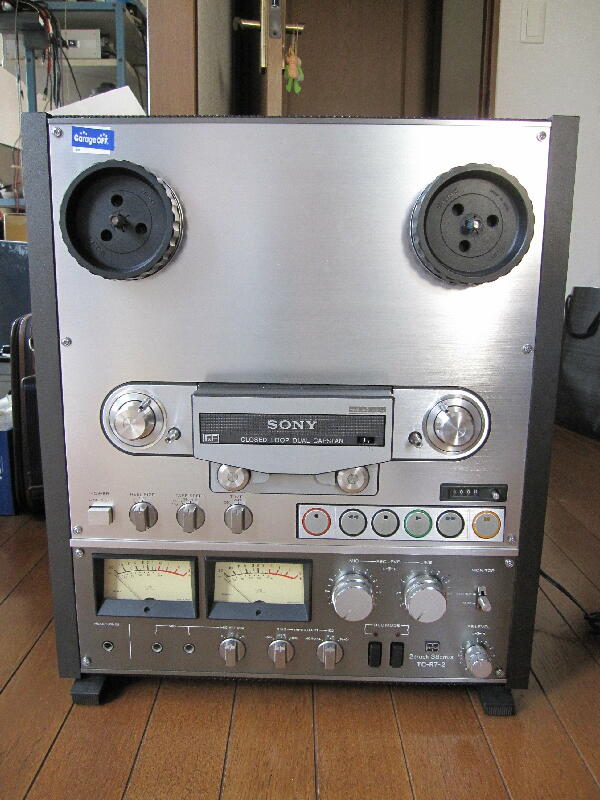

”電源入りません”ジャンク H/Oにて￥5Kで購入 外観は非常に綺麗で以前修理した同機のヘッド断線で苦労したためヘッド その他部品の予備にもなるので購入 電源入らずは何とかなるだろうと思っていたが… |
|
|
|
|

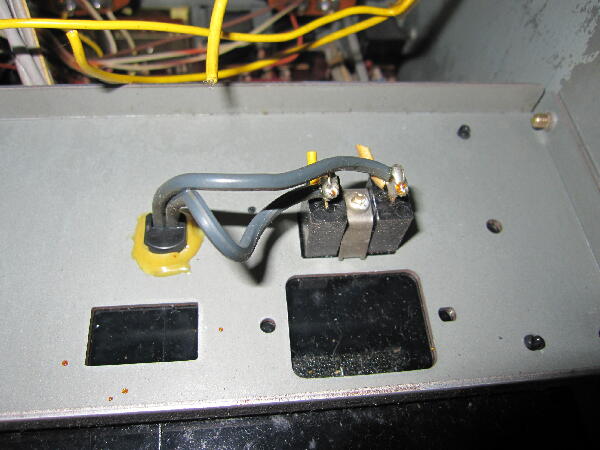

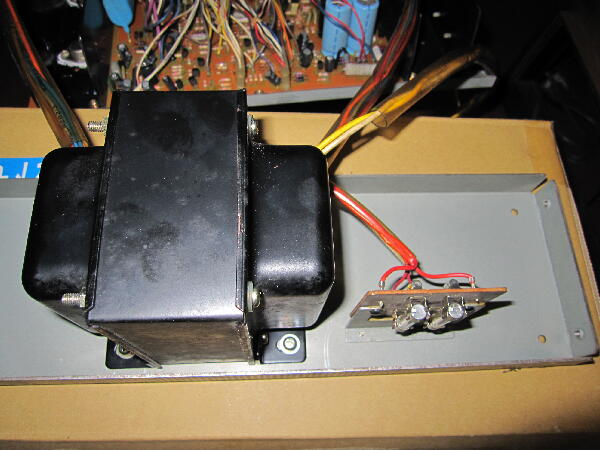

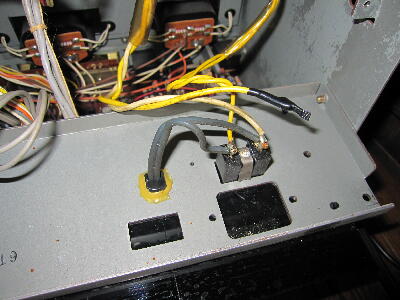

早速中を見てみると電源線が切られていた 又トランスの取り付けが逆でヒューズ基板は外れたままになっていた
前の持ち主は何を思ってこのような事をしたのか？ この時は判らなかったがとりあえず元に戻し電源を入れてみたが何も動作しない
 |
|
|
|
|

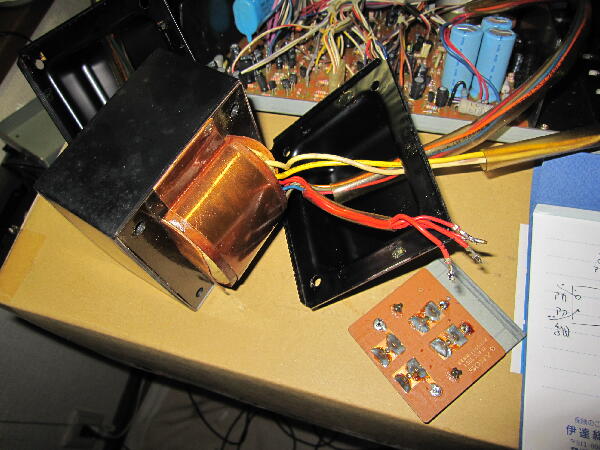

| 調べるとトランス１次の導通が無い これで電源線を切ったりトランスの取り付けがおかしいのは納得 前の持ち主は調べる為ある程度ばらした様だ トランスを外して中を見てみる事にした |
|
|
|
|

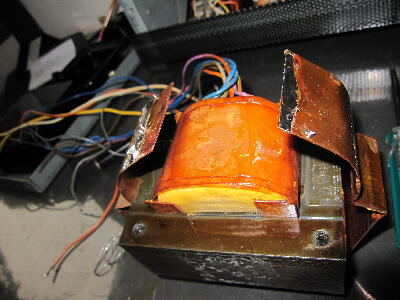

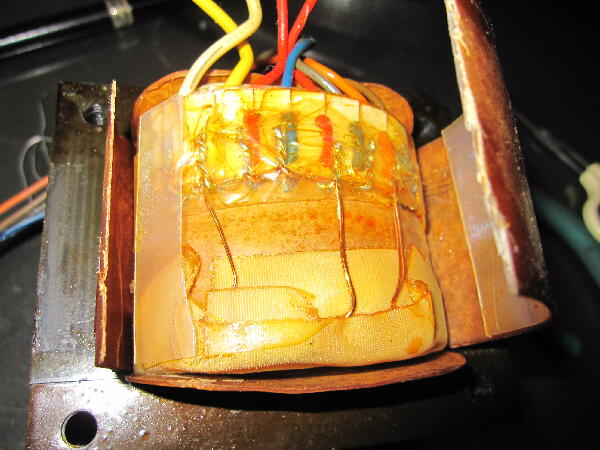

銅板ショートリングを外し１次巻き線接続部をばらしてみる この接続部の不良を願って…
 |
|
|
|
|

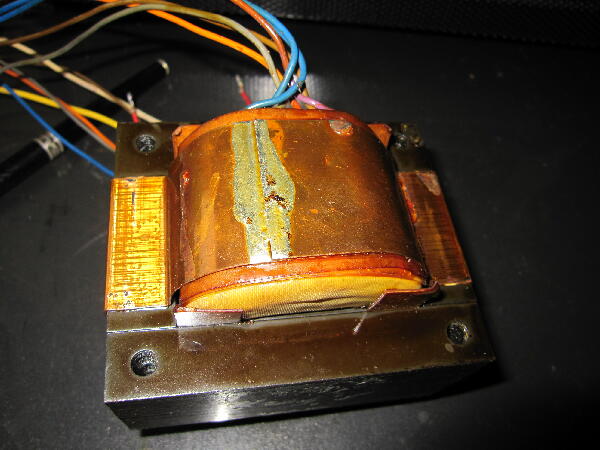

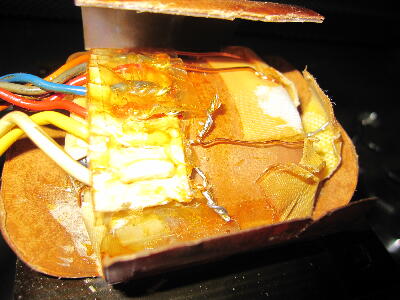

更に絶縁紙を切りリード接続部を見たがこの箇所では断線していない
残念 １次巻き線内部では手の施しようが無い 巻き線をコアに押し込む時にストレスがかかり後になって断線したのか 温度ヒューズが組み込まれていてそのヒューズ切れなのか？
SONYに部品在庫が在るとは思えないが一応聞いてみた やはり無し
このトランスは巻き線が複数で通常のトランスでは複数個必要で電圧も標準品には無い電圧なので特注品しか手は無さそう
 |
|
|
|
|

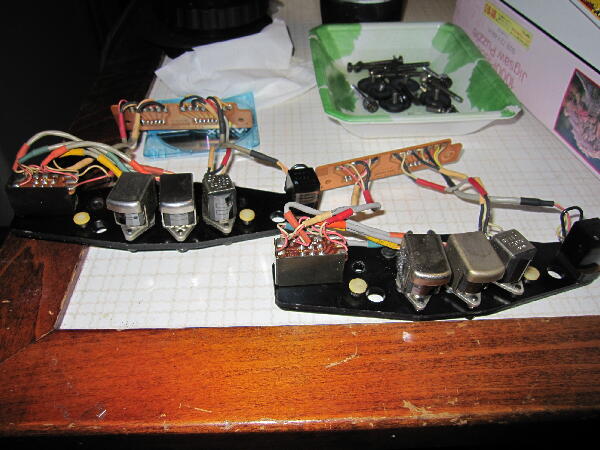

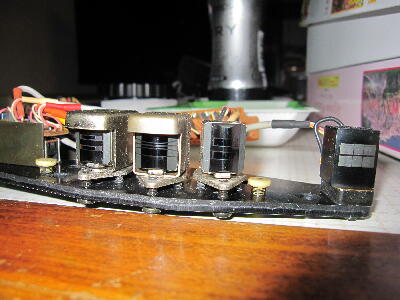

以前修理した同機２トラヘッドは巻き線断線の為巻き直して動作しているがその時コアを折ってしまい４トラヘッドを犠牲にしてコアを入れ替えたので４トラ再生は出来なくなっていた 本機のヘッドは２トラ ４トラヘッド共正常で部品入れ替え用として購入目的は果たせたが何か残念さが残った
 |
|
|
