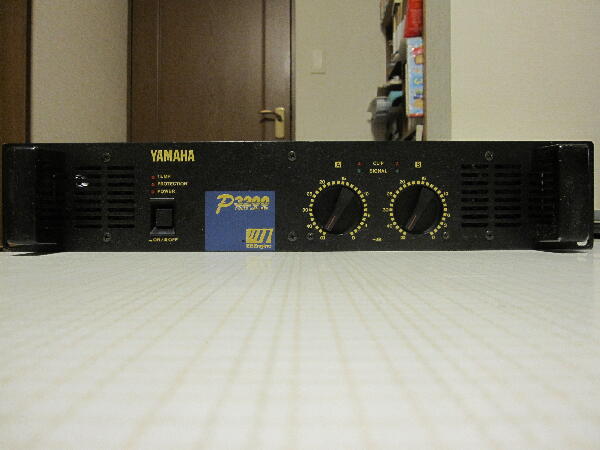

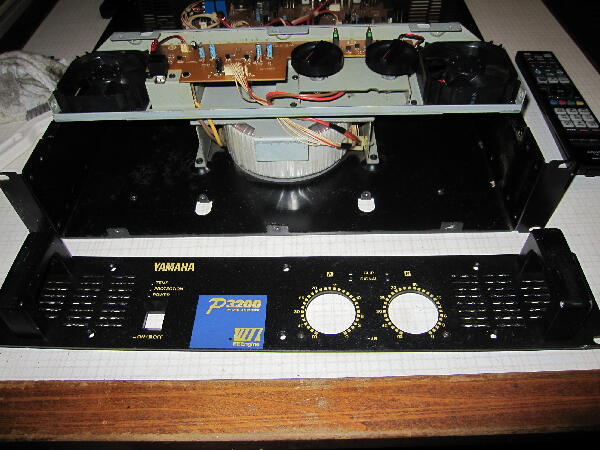

”プロテクタが働き音出ません” ジャンクH/Oにて￥３Ｋで購入
|
|
|
|
|

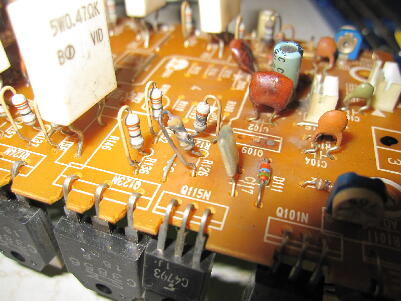

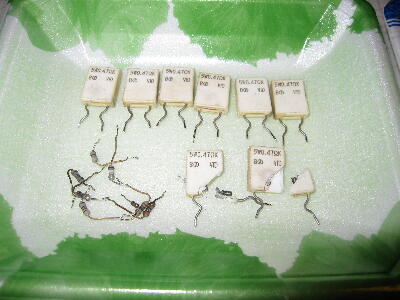

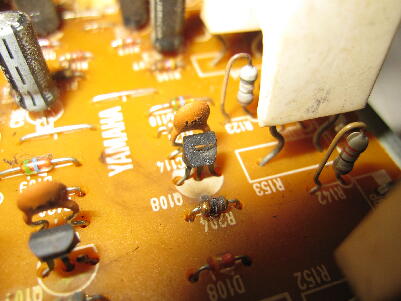

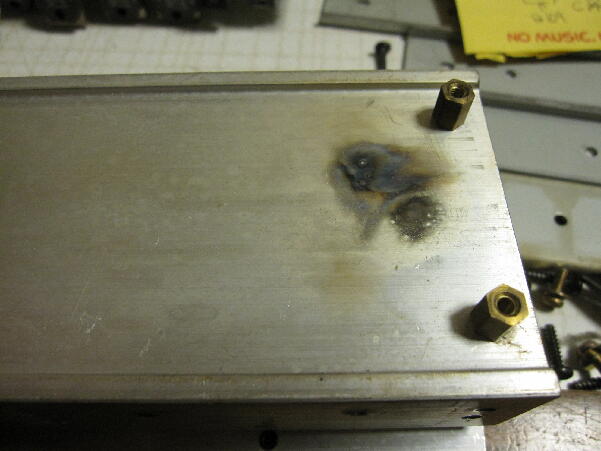

中を見るとLchが焼損している ドライブTrが燃えパワーTrエミッタセメント抵抗が何個か割れている かなり重症
おそらくパワーTrも全滅だろう 小信号Trもモールドが割れているものやリードが溶けて切れているものがあり これは部品代の方が高く付きそう
 |
|
|
|
|

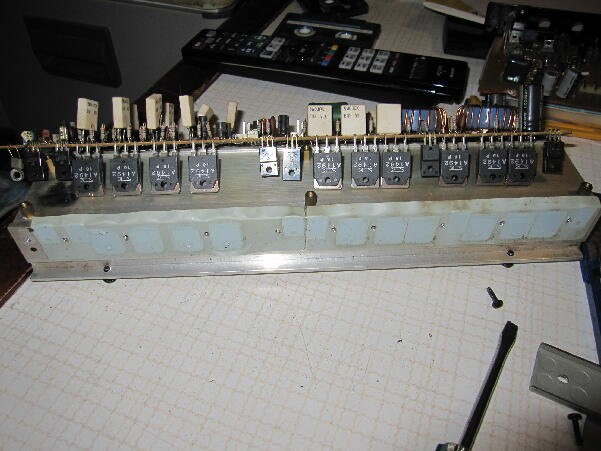

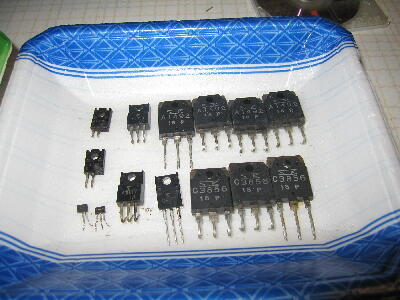

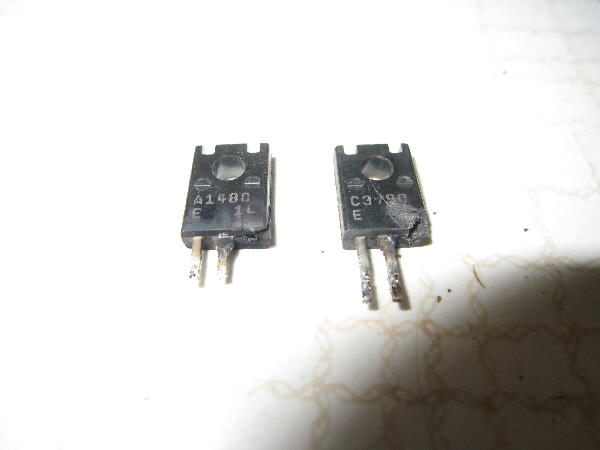

不良部品を外す パワーTrは４パラ構成で2SA1492は全滅 ドライブ段も全滅 割れた2の個小Trの型名はRchを見れば分かると思ったが3桁数字395 993だけが表示してあり何かは不明 2SC 2SA 及び上位1桁を4か5と予想 4桁として検索するとらしい型名が見つかった 余り馴染みの無いイサハヤ電子製で汎用のC1815 A1015に近いものだった
 |
|
|
|
|
| ファンが内臓されているので埃が溜まりやすくかなり積もっていたので掃除 ファンの羽に付いた埃も落しておく |
|
|
|
|

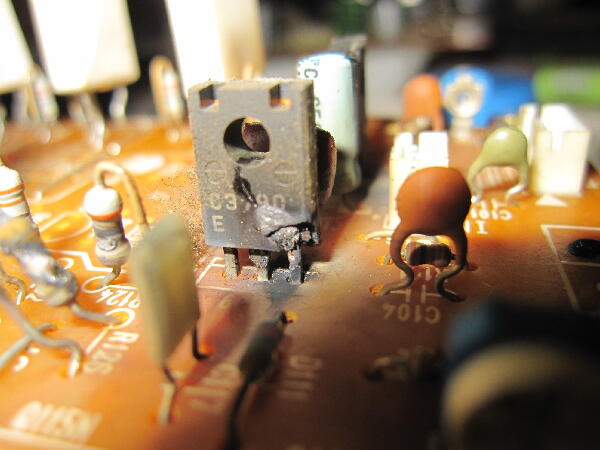

焼損したこのTrは三洋製でCRTドライブ用 2SA1480の代替として手に入りそうなものを探すのに一苦労
電源電圧が高く 壊れたTrは何れもかなりの高耐圧品で一旦壊れると被害が大きい 部品代（約￥6K）の方が本体より遥かに高くなってしまった
 |
|
|
|
|

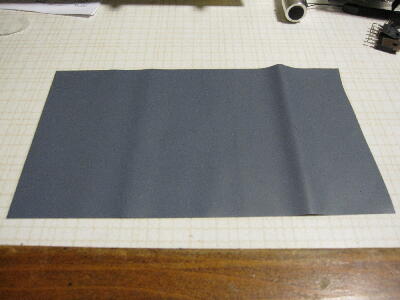

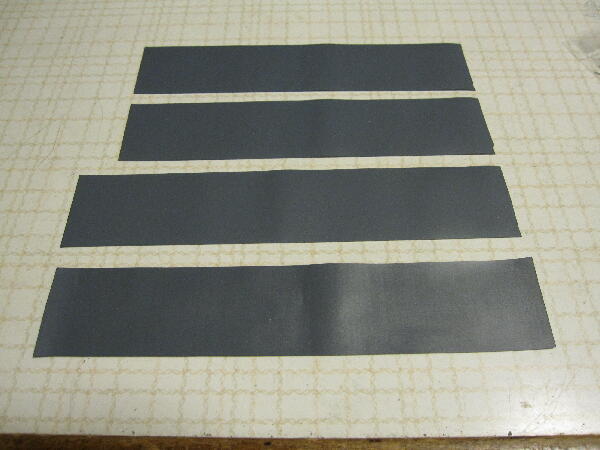

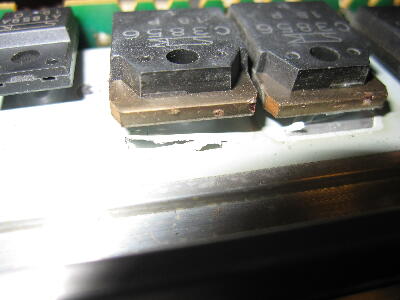

パワートランジスタを放熱板から外す時サーコンがこびり付き破れたのでシートから切り出した
 |
|
|
|
|

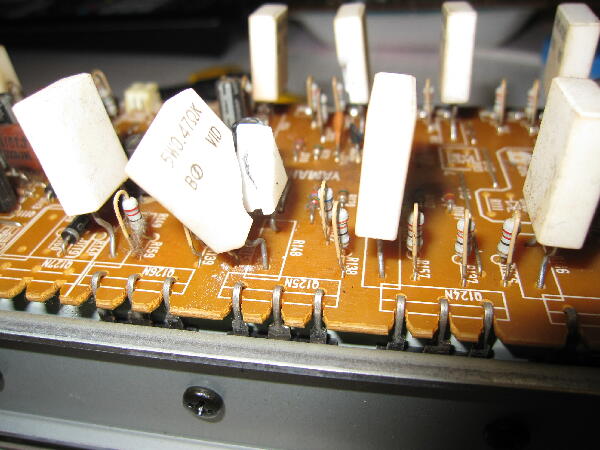

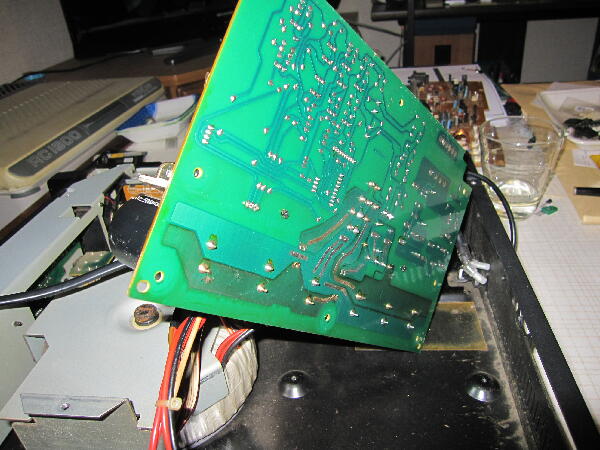

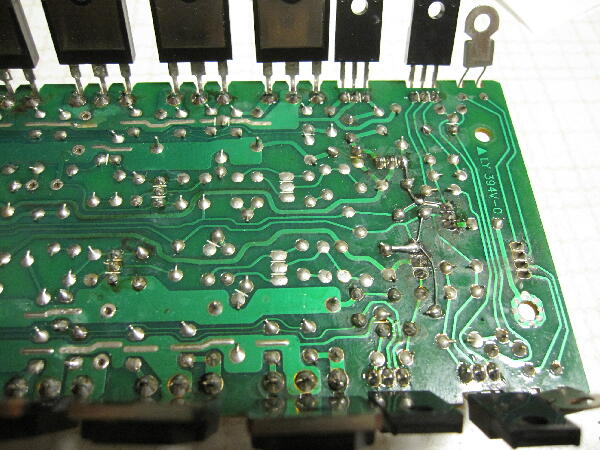

| 壊れた部品を交換 パターン銅箔の焼き切れたところはメッキ線で補修 |
|
|
|
|

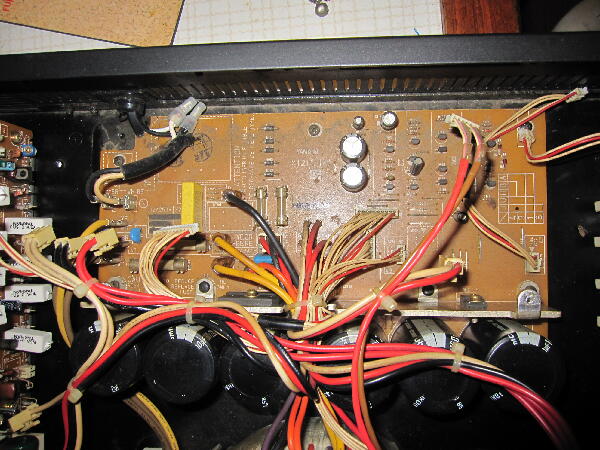

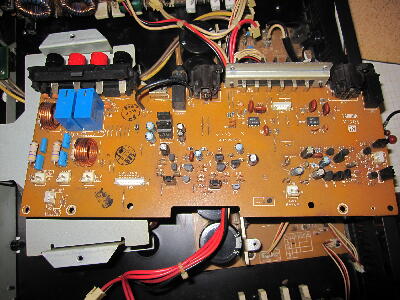

電源整流部や入力アンプ基板の焼損は無く一通り素子を調べてみたが正常そう
 |
|
|
|
|

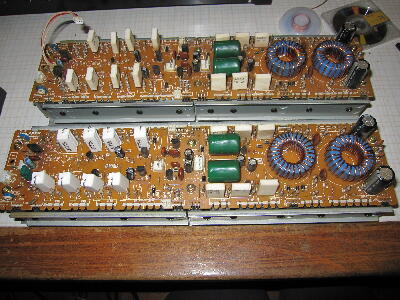

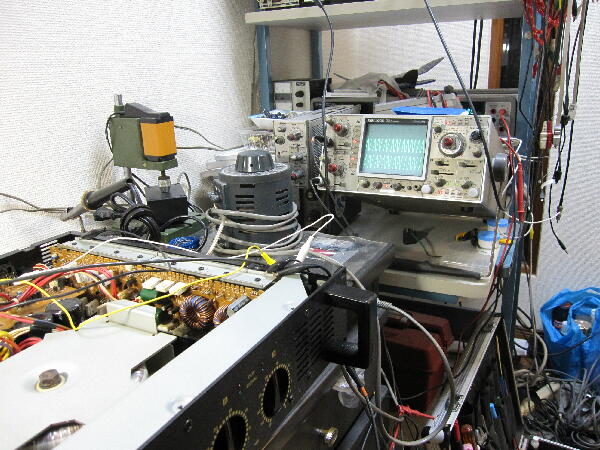

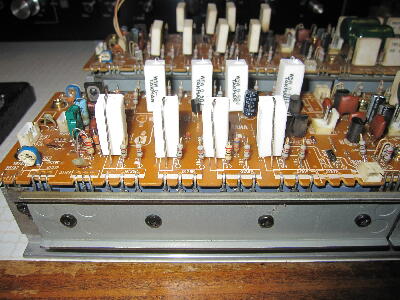

基板を放熱器に組みつけAssy単独でまず動作確認 両チャンネル共異常は無さそうなので本体に組み付け恐々スライダックで電圧を上げていき動作確認 AC30V程で信号は出だし上げ続けてもプロテクトLED消えず解除しない 調べると片チャンネルの過熱検知サーミスタ接続コネクタを挿し忘れていた コネクタを接続するとプロテクタが解除リレーがONとなり正常動作 一安心

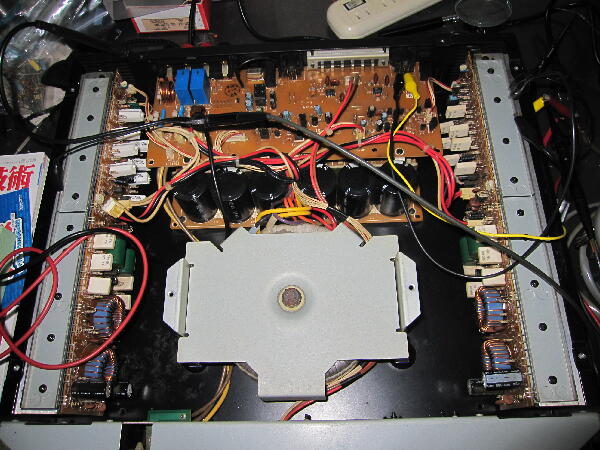

直接100vでパワーON 数秒でリレー動作音がして正常動作となった

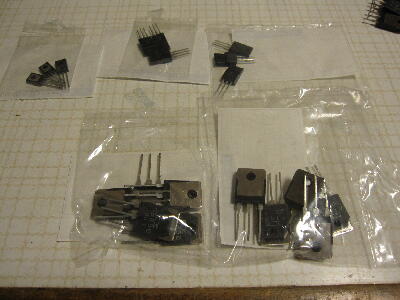

一ケ月程放置してあったがやる気を出し年末に部品を手配し年明け8日に部品が届いたので作業を始めたが正月からの風邪が尾を引き中々何時もの様には進まなかった
 |
|
|
|
|
1/17
通常動作ではファンが低速で廻るらしい 本機は廻らないので調べると放熱板に付いたファンドライブTrの足がハンダクラックを起こしていたので修正 これで回る様になった
|
|
|
