2013/1/19
”CD認識しません” ジャンク H/Oにて購入

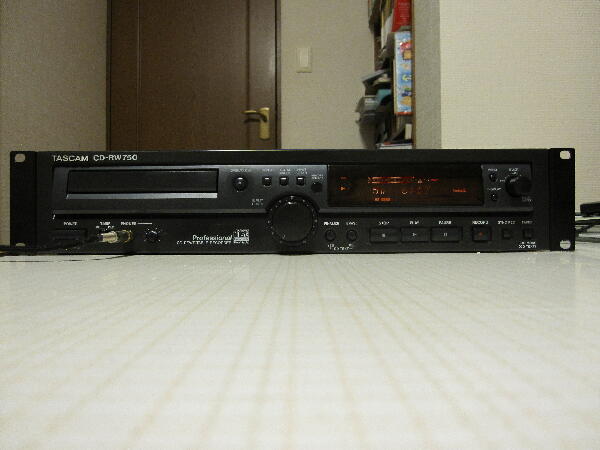

TASCAMブランドで外観は綺麗で余り酷使してある様に見えずピックアップ自体の不良ではないと思い 何とかなるだろうと持って帰った
電源を入れて試すと表示通りTOCが読めない |
|
|
|
|

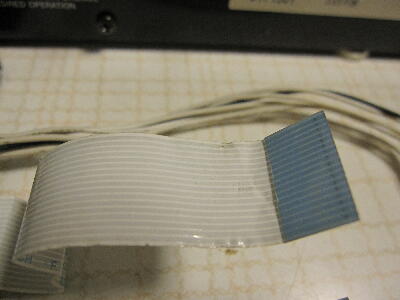

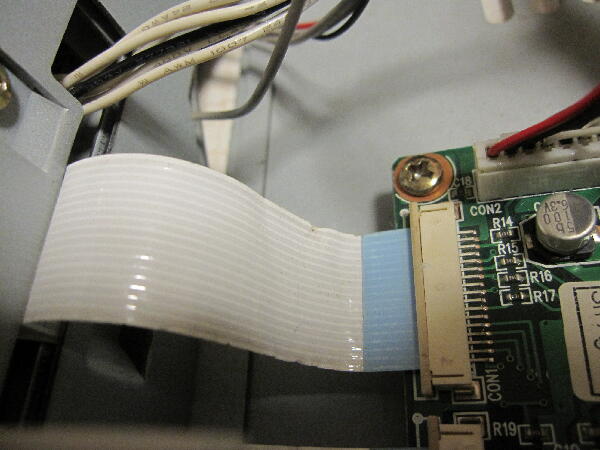

ドライブ横から出ているFPCの端が擦れたようでよれている 修理を試みて外す時無理に出した様だ かなりいじって諦めた機体らしく悪い予感
 |
|
|
|
|

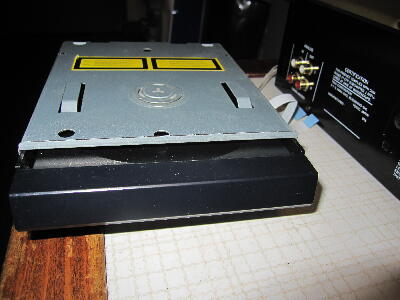

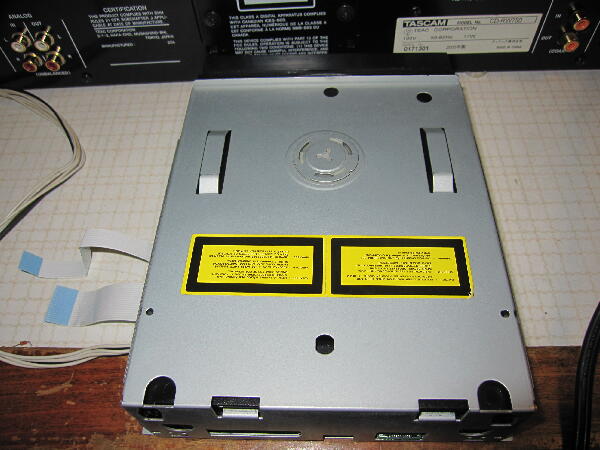

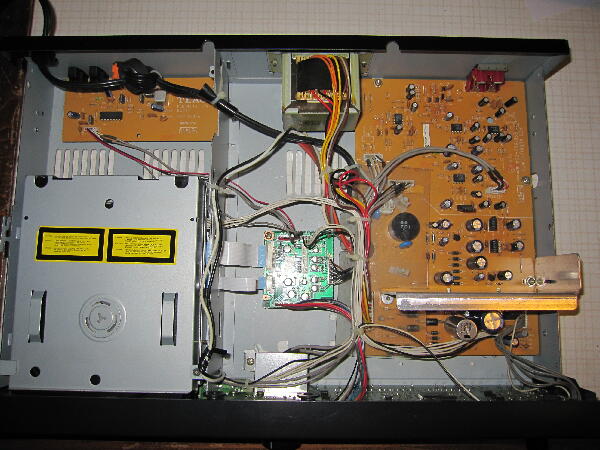

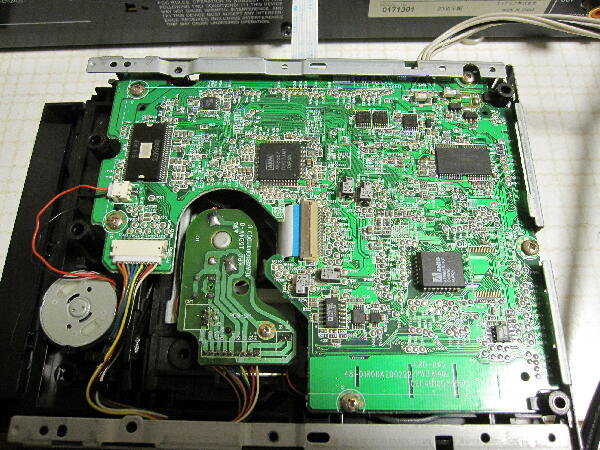

ドライブを外して中を見てみる パソコン５インチベイ用の様な外観だがIDEやSATA I/Fではない
 |
|
|
|
|
|
|
|

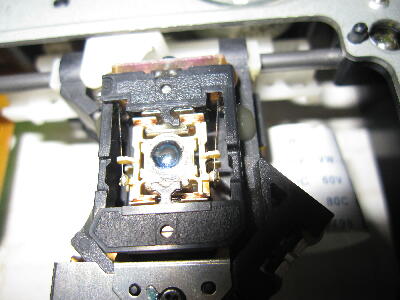

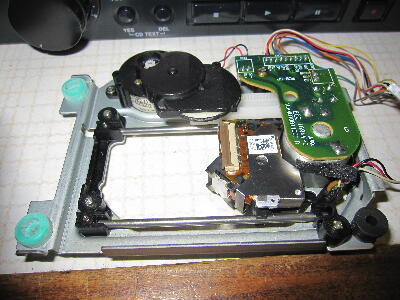

ドライブのカバーを外してピックアップを見てみた

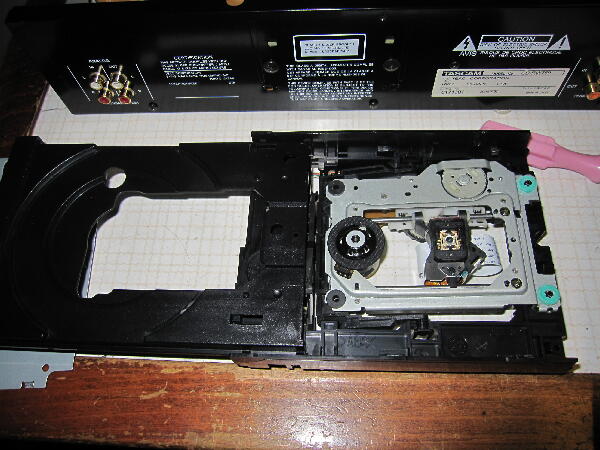

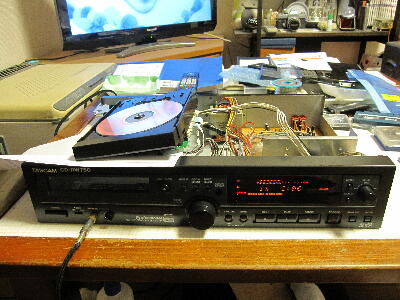

ピックアップの見える状態で仮組みし通電して動作させるとCDは勢い良く廻り無制御状態 一応CDが回転する事からレーザは発光している様だ CDを入れずにトレイ閉とするとレーザが発光しているのが見えるがこの時レンズが上下してフォーカスを合わそうとするはずが上下しない ピックアップコイルにアナログテスタオームレンジで電圧を印加するとフォーカス チルトとも動く
 |
|
|
|
|

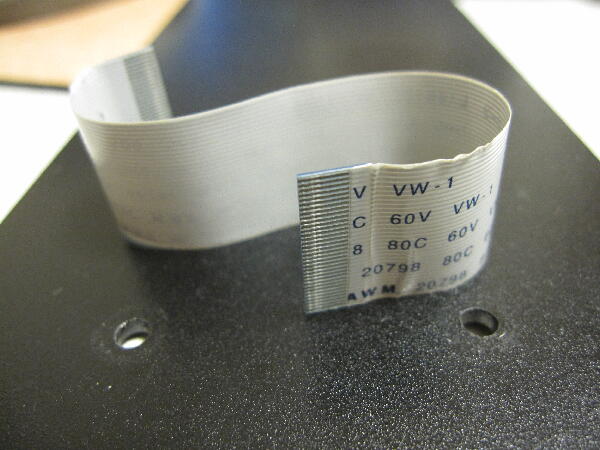

ドライブ基板に問題があるのか？ フォーカス スピンドル等のドライブIC BA5960FSのデータシートはネットで見つかったので周辺パターンを見てみたが異常無さそう ピックアップ接続ＦＰＣを外してみると根元は折れているようで保護層が膨らみ弾性が無なっており導通を測ると何ヶ所か通が無い これがレンズが上下しない原因らしい 元々の組み付けが悪かったのか？何故この様になったのかは不明 0.5mmピッチ34P L93mmの細かいもので手持ちには無いので代用出来る物を探す事にする

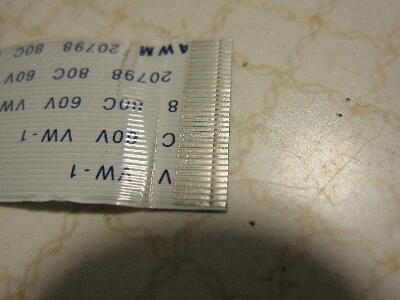

FPCはオーダーメードが基本だが市販に40P L150mmがあったので大分長いが6Pカットして試してみる
 |
|
|
|
|

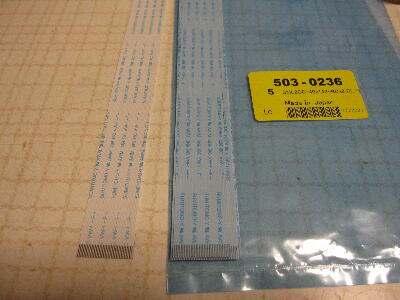

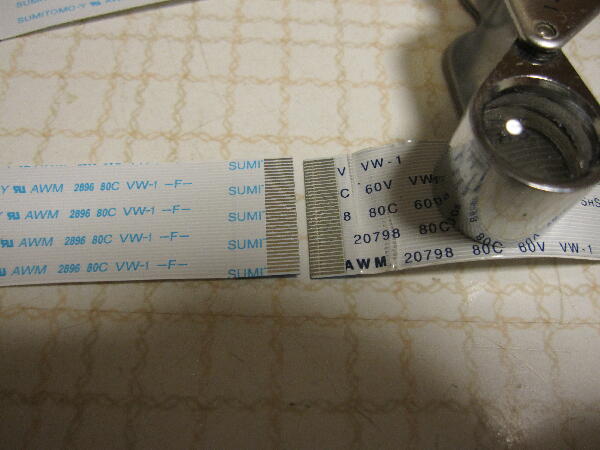

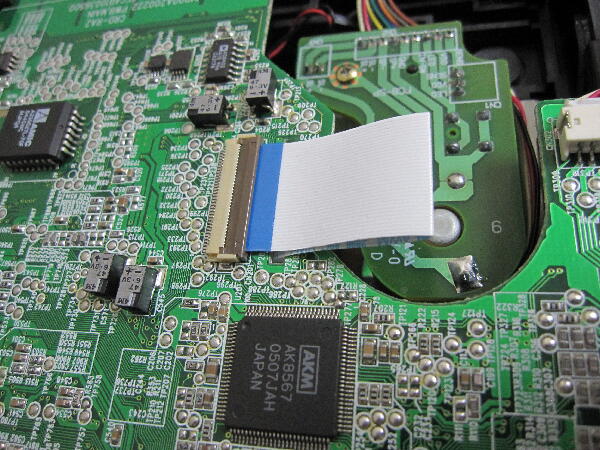

注文しておいたFPCが届いたので慎重に6P分カットし早速試してみる 予備1本で2本のつもりが5本単位だったので思わぬ出費
 |
|
|
|
|

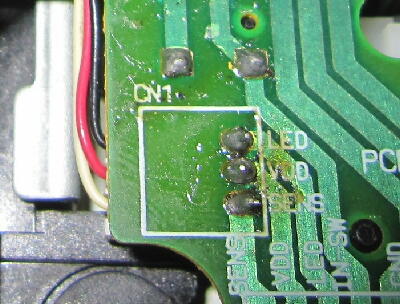

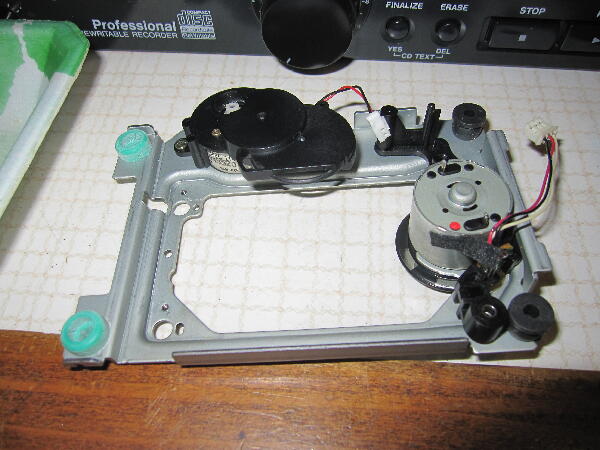

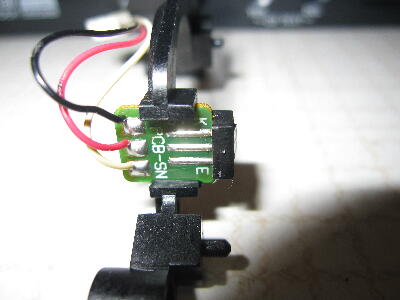

FPCの50mm長い分は折り返して挿入し動作させるとピックアップレンズは上下するようになったが相変わらずスピンドルモータはフル回転し認識出来ない スピンドルモータ回転検出センサが不良なのか？センサ単体で試すと正常 モータが付いている基板にセンサコネクタが接続されるが基板側コネクタのピンの間にハンダ屑が挟まっていてLED信号がVDDにタッチしていた
 |
|
|
|
|
ハンダ屑が付いていた基板は再ハンダした様でルーペで拡大して見ると角ハンダかあったりフラックスが多く付着していた 動作しないので前の持ち主が色々試した様だ

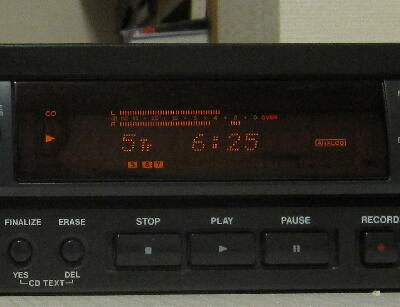

基板のフラックスを洗い組み付け動作させるとTOCが読め再生出来るようになった

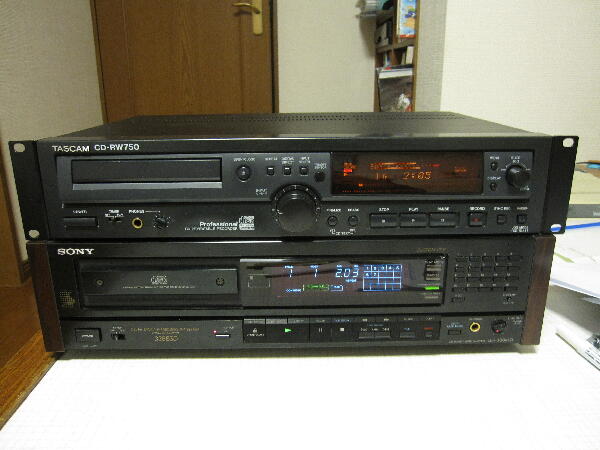

録音はデータ用CD/Rで光 アナログ入力共出来た CD/RWでも出来るとの事だが今の所試していない
 |
|
|
