2013/5/2

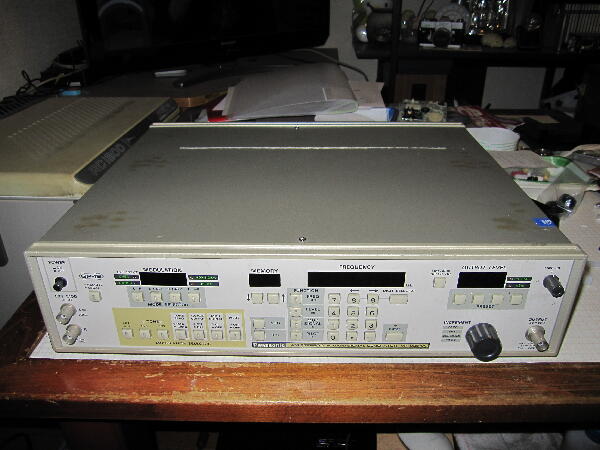

”操作出来ません”ジャンク H/Oにて購入 ＡＭ ステレオ信号発生器は必要無いが変ったものがあったので持って帰った
 |
|
|
|
|

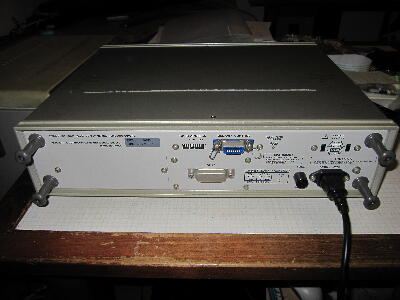

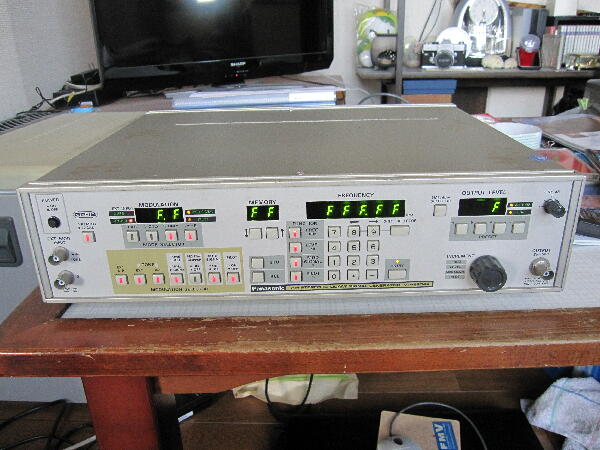

| 電源を入れてみるとH/Oの表示通りキーは何も受け付けず勝手に表示している |
|
|
|
|

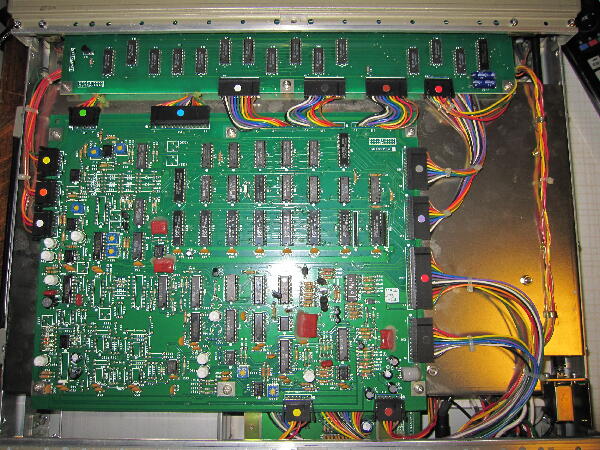

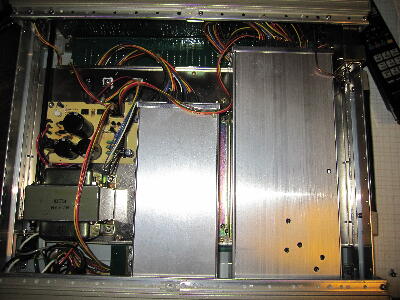

とりあえず中を見てみる CPUが動作していない様でシールドケースの小さい方がCPUユニットと思われるので外してみる
 |
|
|
|
|

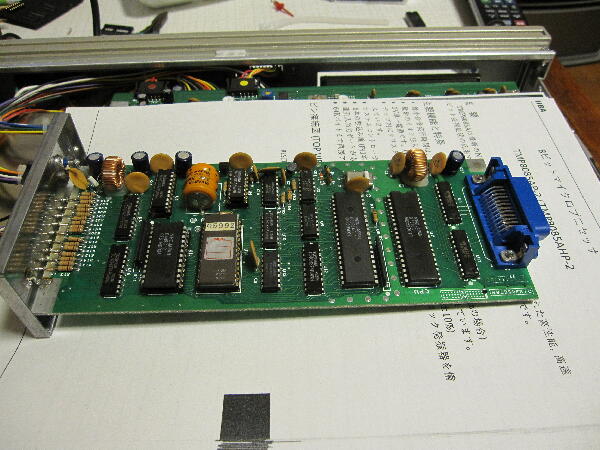

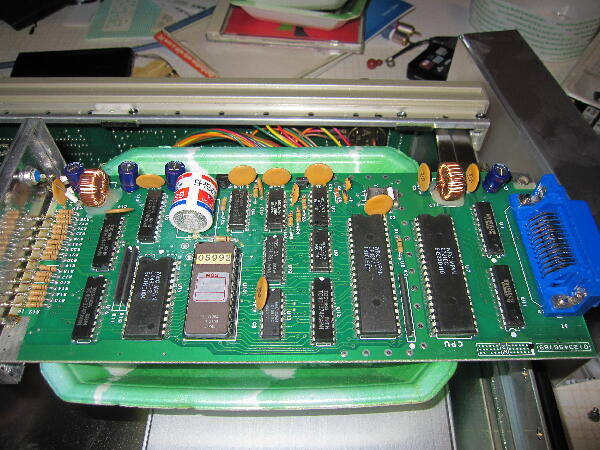

ユニットはやはりCPUでGP-IBコントローラと今となっては古い８０８５が入っている
ROMは128K RAMは16K これらのデータシートは何とか見つかったのでパターンを多少追いやすくなった |
|
|
|
|

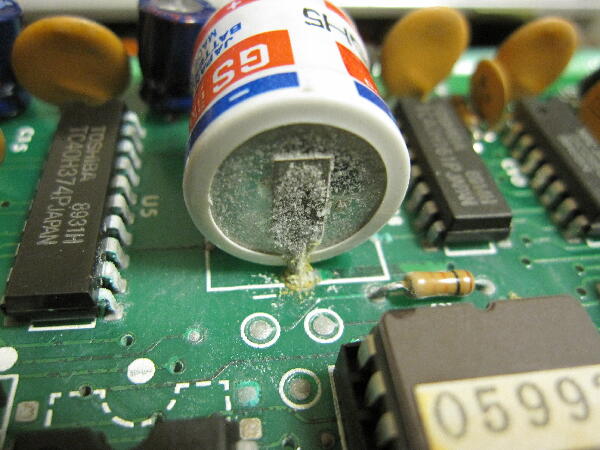

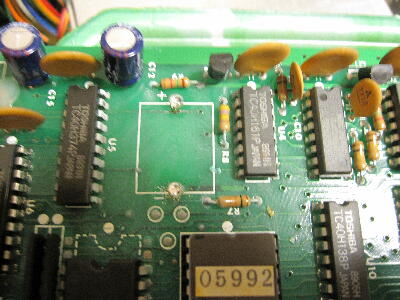

ニッカド電池が液漏れしたのか緑青を噴き周辺パターンが侵され何箇所かパターン切れを起こしている

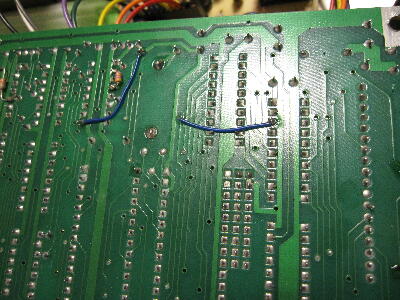

電池を交換してパターンを修正してみたが症状は変らず
 |
|
|
|
|

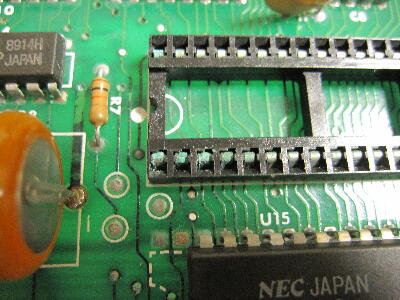

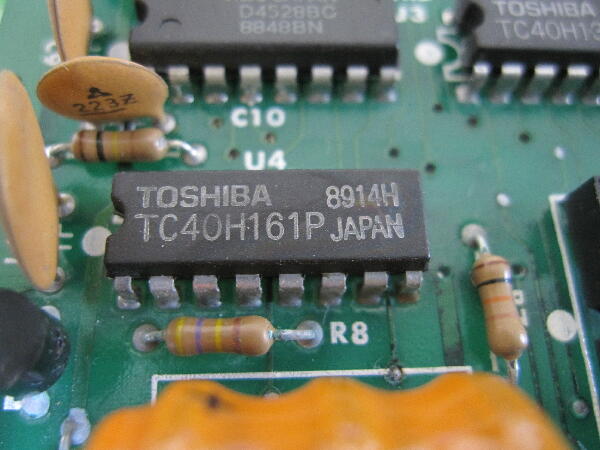

電池近くのTC40H161を良く見ると焼損してモールドにひびが入っている 又ROMソケットは緑青が噴いている これはかなり重症
|
|
|
|
|

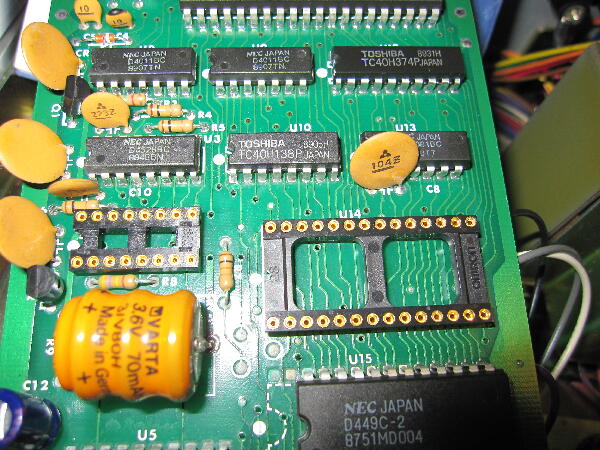

40Hシリーズは手元に無くどうせ外すのでICソケットにして74HCシリーズに交換してみる ROMソケットも交換しておく
 |
|
|
|
|
HC161への交換 ロムソケットの交換だけでは症状は変らず

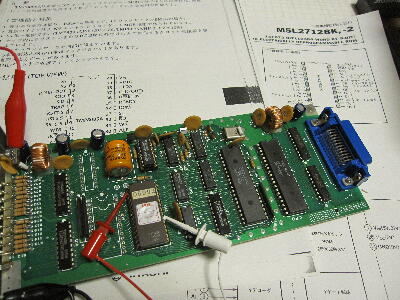

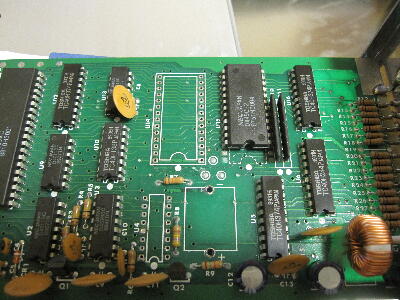

CPU基板単体にして調べ出しRAMや40H374を外しこれもソケットにして交換 電池に近い箇所が影響している様だ
 |
|
|
|
|

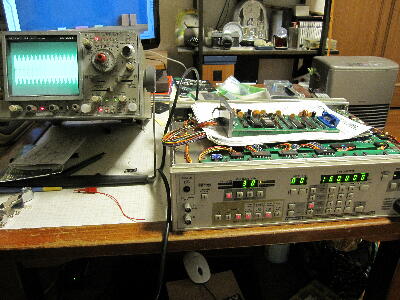

本体に接続して試すと動作する様になった

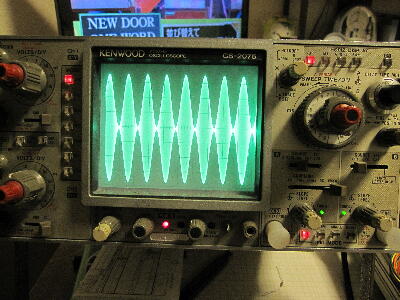

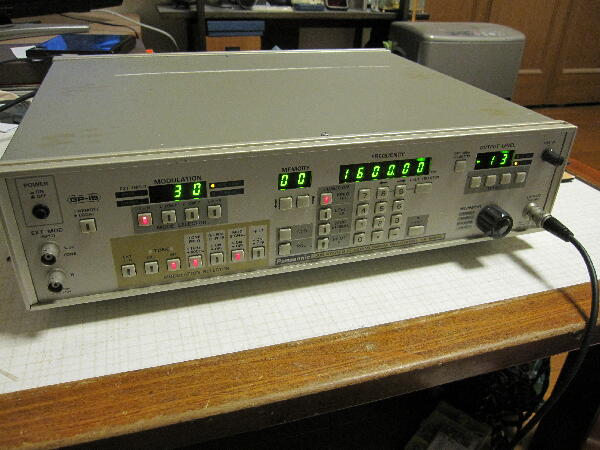

変調も綺麗に掛かりAM100％も綺麗
 |
|
|
