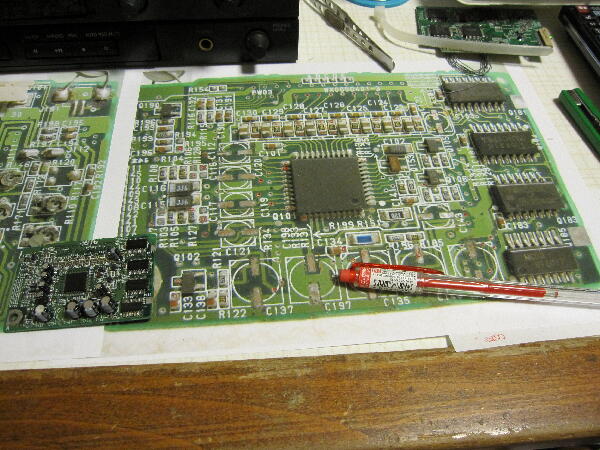

パターン切れやスルーホール切れが無いか確認 何処まで確認したか分からなくなるので基板画像をA4にプリントしてチェックしていく
無駄な抵抗をしている様な気がしてきてなかなか捗らない |
|
|
|
|

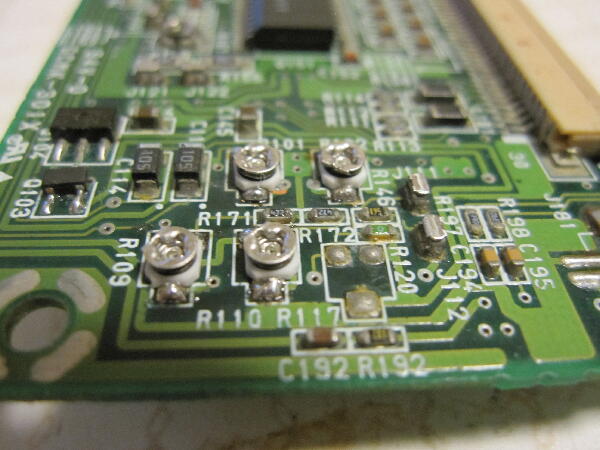

ボリュウムを外して確認 1個は摺動部接触がおかしく又他には抵抗値が変化したものがあった 残りは外観が酷い事になっているが抵抗値分割比も正常だったが新品に交換 形状から帝国通信工業のTMC3KJシリーズと思われる
 |
|
|
|
|

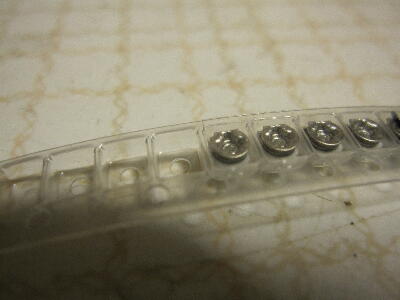

交換したボリュウム 1Kと4.7K
 |
|
|
|
|

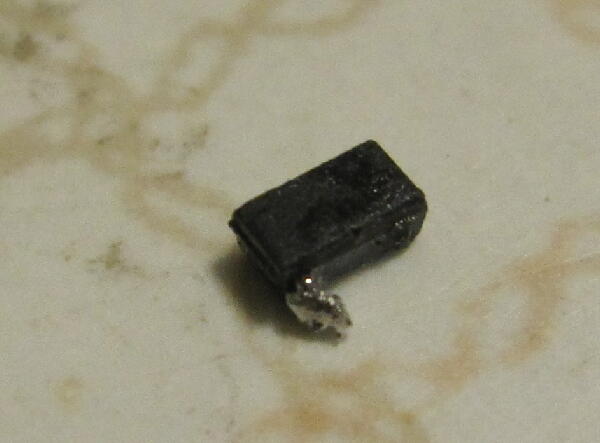

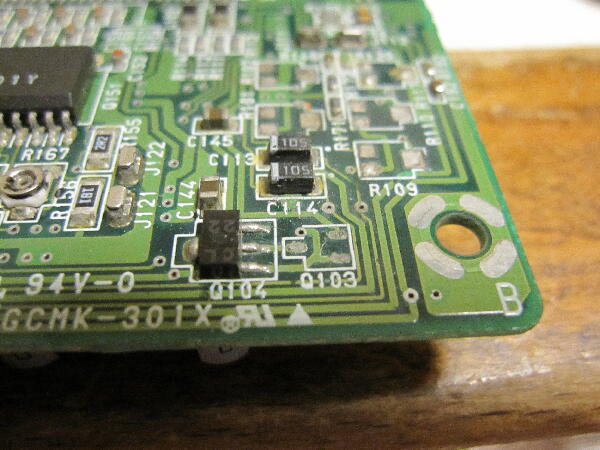

トランジスタの足が腐食していたのか簡単に折れて取れてきた

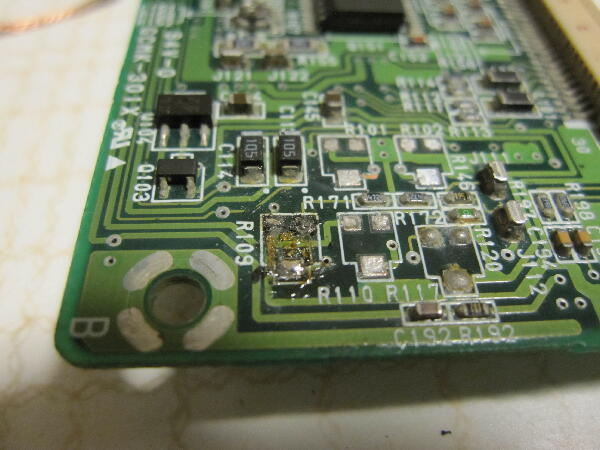

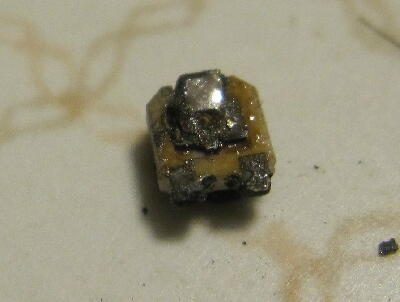

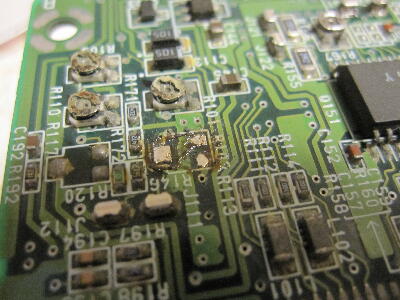

電解液の強アルカリによる腐食は凄まじい

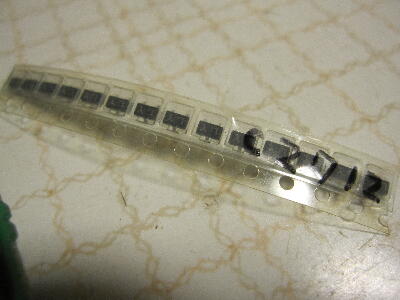

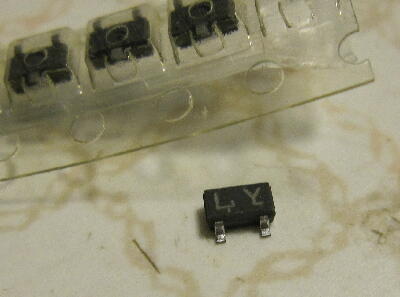

型名は分からないが2SCタイプと思われるので汎用品を付けておく
 |
|
|
|
|
2013/10/22
ここまでやって再度試してみたが結果は変らず 専用IC TDA1317が不良と思われる 残念ながら今回はギブアップ |
|
|
