2014/3/21

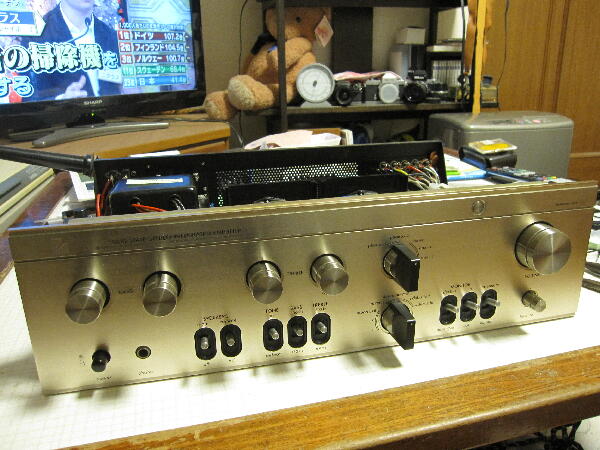

ジャンク部屋1でA-10 Wと入れ替えL-504を使い出したが長らく放置してあったのでミューティングリレーON時に若干クリック音が出るので調べてみた リレーがONすると10mV強出てすぐ下がるが気にはなる |
|
|
|
|

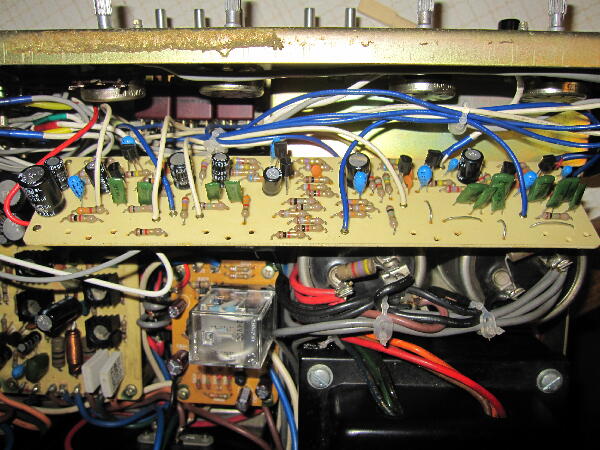

トーンアンプ基板のケミコンがどの様な状態なのか外して調べてみると手前3個が問題を抱えていた

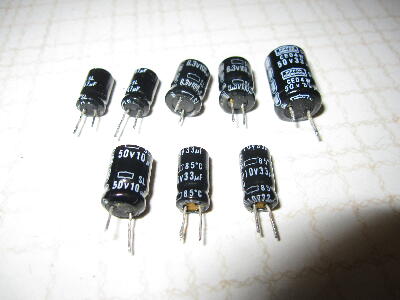

10μ/50Vはリード側が膨れ33μ/10V 2個は容量が2倍と測定されESRも劣化している
またトランジスタは交換してあるようで2SC1815が使われている 当時は未だC1815は無かったはず?
|
|
|
|
|

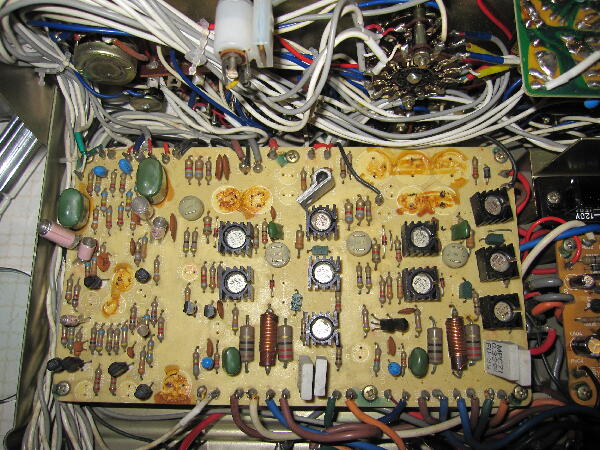

パワーアンプ基板(イコライザ部も一体)のケミコンも調べる必要がありそうだ 外装フィルムが後退したものもあるので交換を前提に外してみた 大きいものは接着剤で固定されリードは全て曲げてあるので外すのは面倒 1箇所パターンが浮いてしまった
|
|
|
|
|

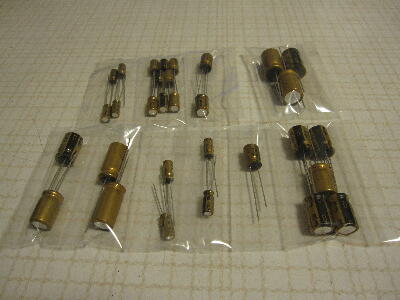

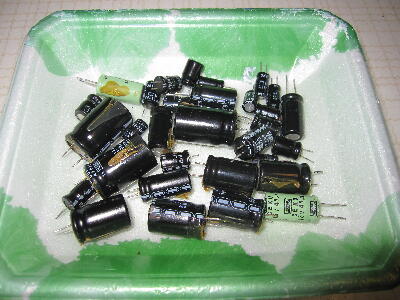

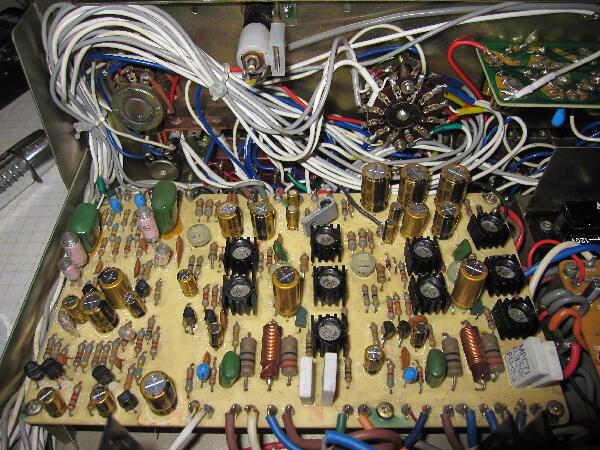

ケミコンはブロックコン以外は交換

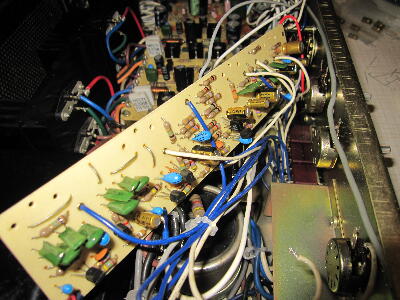

トーンアンプボリュウムが1個だけ内パネルから外れないのでボリュウムはパネルに残し基板だけを外した
ナットが緩まずシャフトフレームが一緒に廻る
|
|
|
|
|

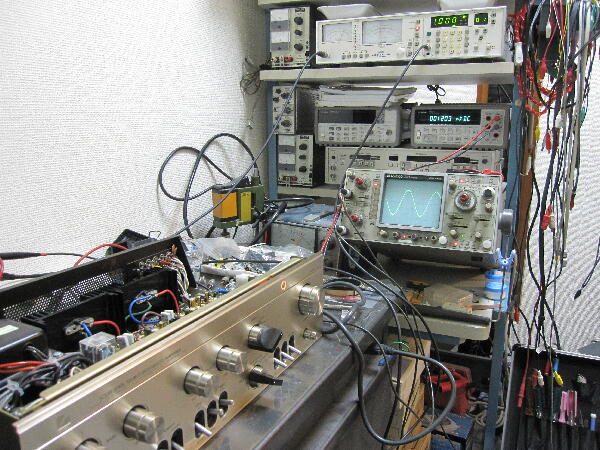

オフセット、アイドルを再調整 10W時の歪を確認 約0.05%でとくに問題は無い
|
|
|
