2014/6/15
”音出ません”ジャンク H/Oにて￥8Ｋで購入

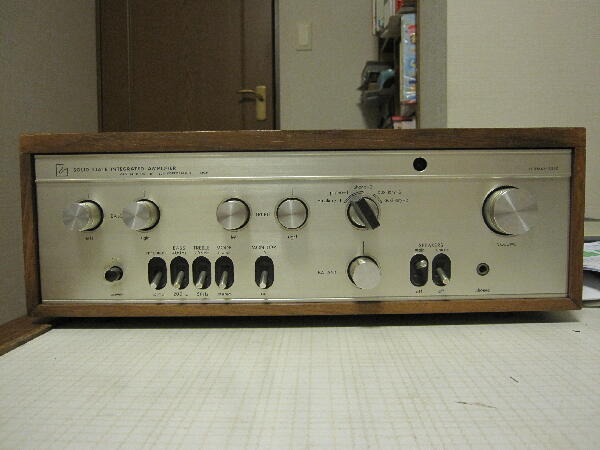

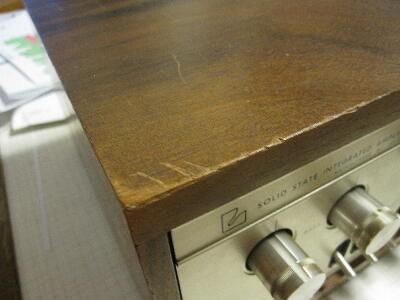

パネルは汚れてツマミも汚い ウッドケースには擦り傷はついているが酷くはない

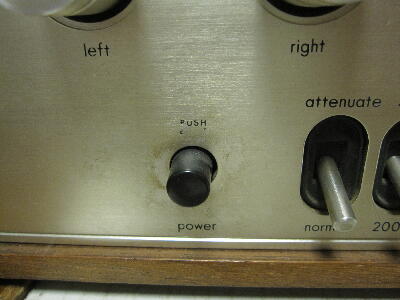

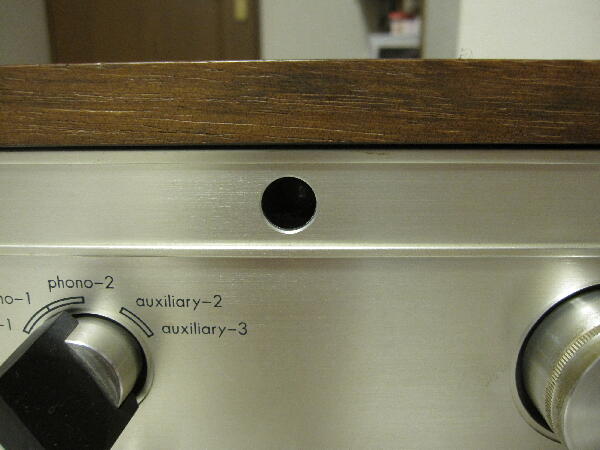

パイロットランプのカバーが取れていてパネルシルク文字が一部かすれているのは残念
 |
|
|
|
|

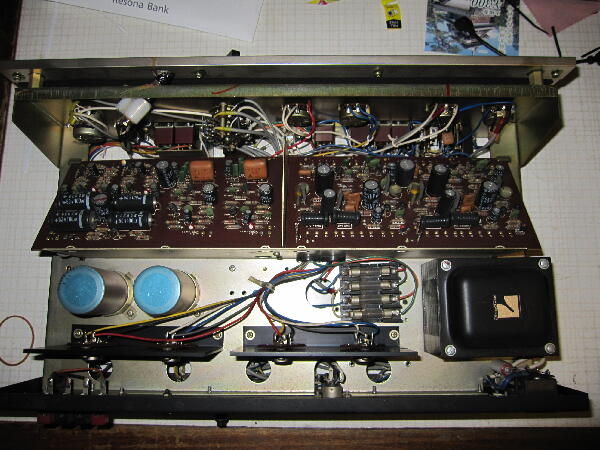

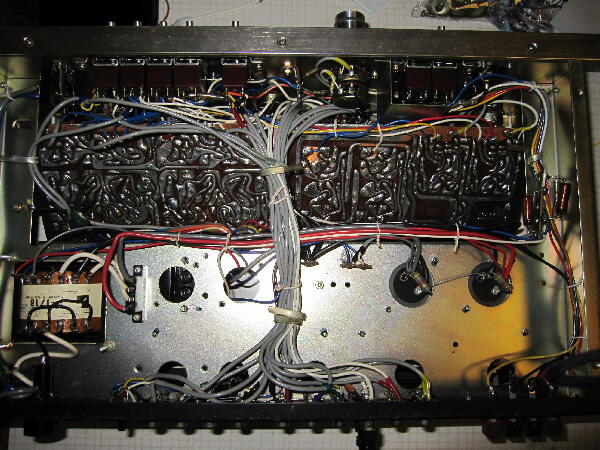

エントリー機らしく中はシンプルな作り

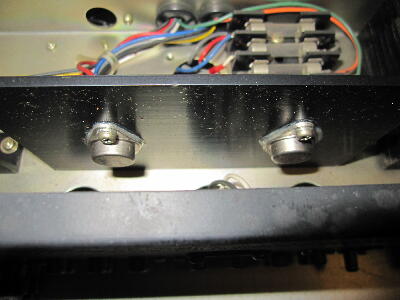

パワートランジスタは中トラでドライバ段に使われる大きさなのでパワーは望めない
 |
|
|
|
|

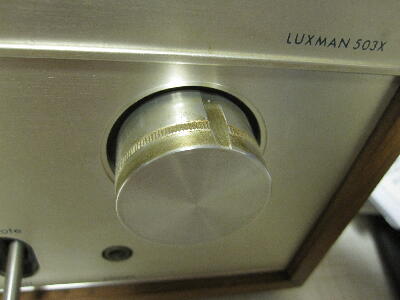

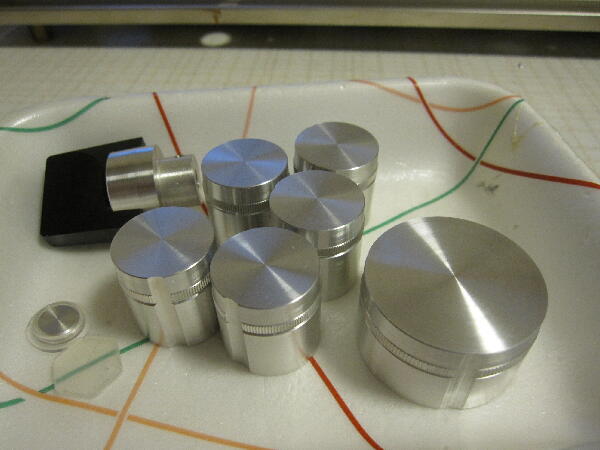

ツマミは外し洗剤で水洗い

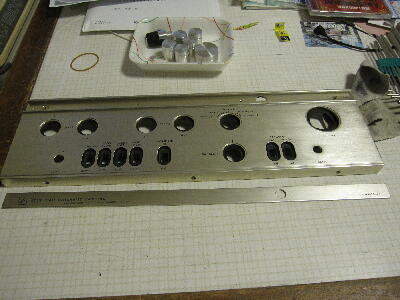

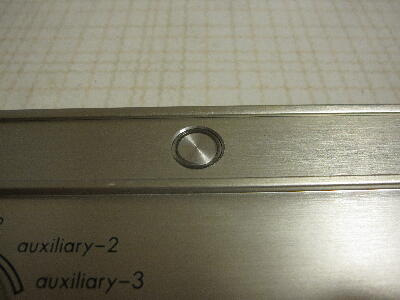

パネルを外したら内パネルの間からパイロットランプカバーが出てきた
 |
|
|
|
|

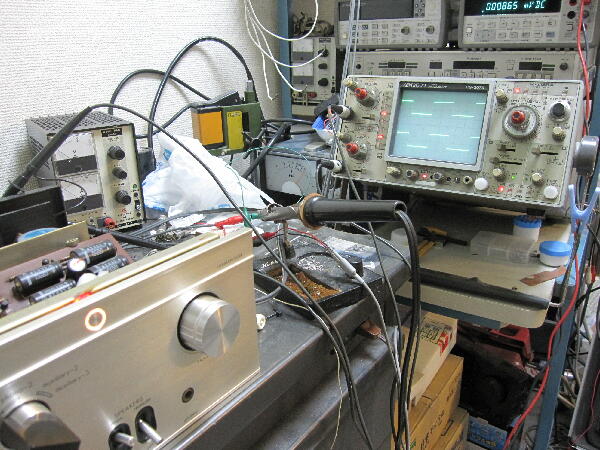

電源を入れてみるとAUX入力からはSP出力が出てくる

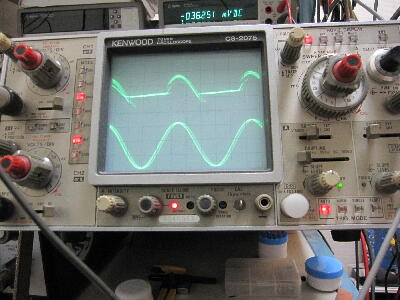

ボリュウム類のガリは気にならないがモニターレバーSWを操作すると信号が途絶えたり波形が乱れ特に右が酷い
SWの分解掃除が必要だろうが当分使う予定は無いのでこのままにしておく（実は面倒になってきた）
 |
|
|
|
|

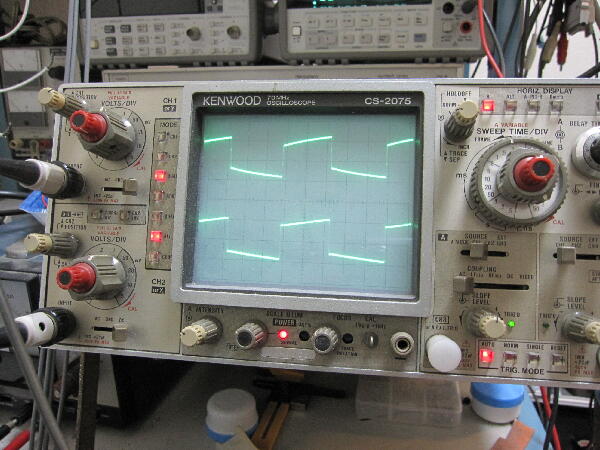

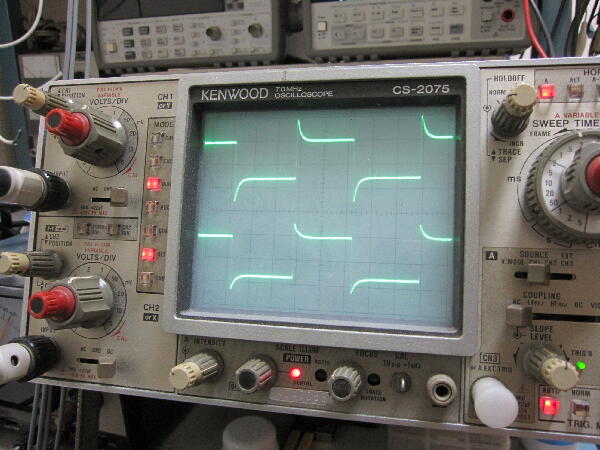

トーンも正常に動作する

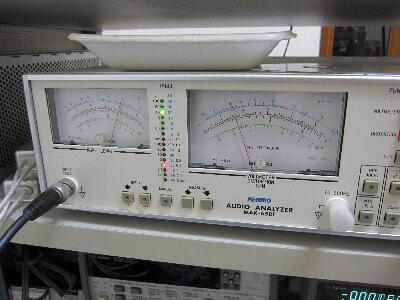

DCバランスは40mV程ずれていたので調整 歪は0.03％で悪くない
 |
|
|
|
|

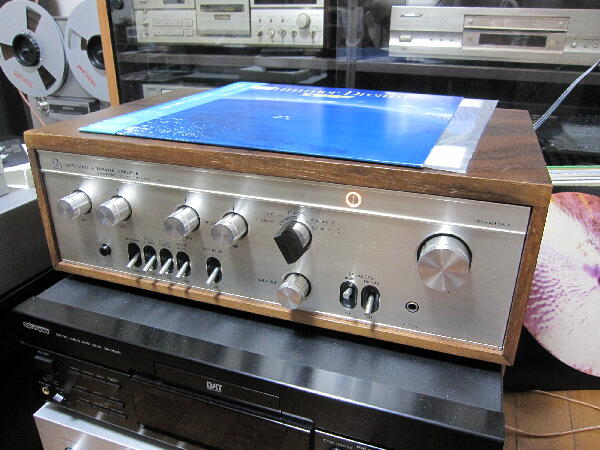

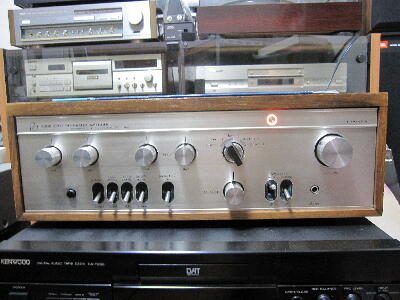

とりあえず音出し
フォノも問題なく動作した 40年以上前の製品となるが現役で十分通用出来るのでは
 |
|
|
|
|
2016/10/28

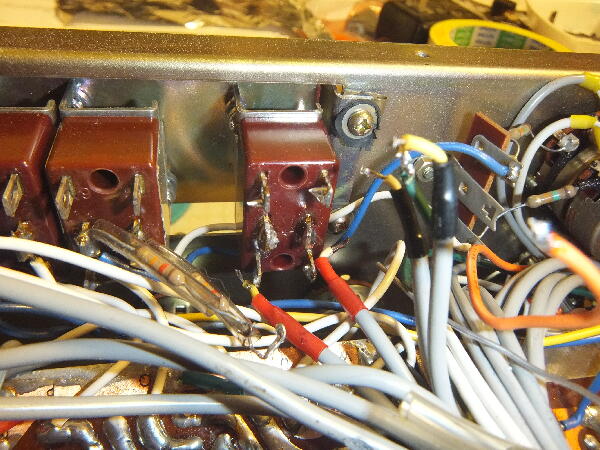

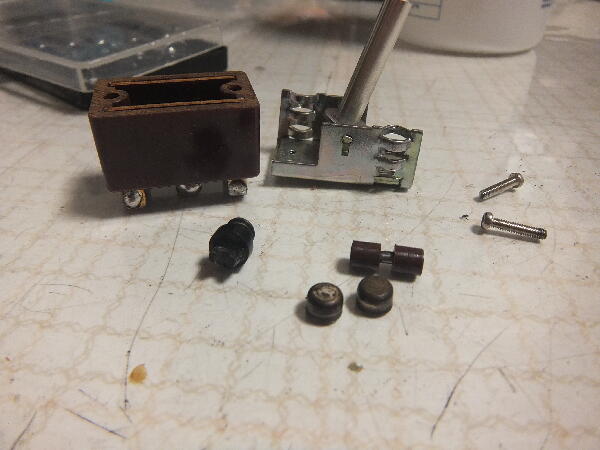

処分するため接触の悪かった MONITOR SW を直しておく
ビスはネジロックが塗られているのでアルコールで溶かし分解し易い様にして緩める

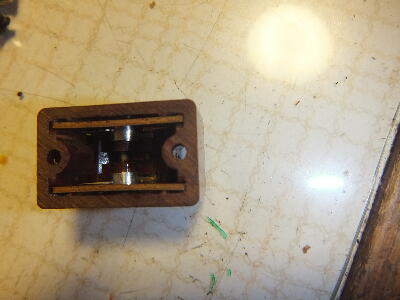

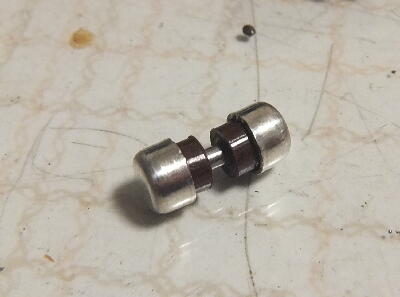

ローラ接点は真っ黒 磨いて接点グリスを塗っておく
これでSWを切り替えても信号は安定した
 |
|
|
