2014/10/25
ある方よりCT-A9について問い合わせがあった事もあり 久しぶりに動作させてみた
最近はH/Oにはこれはと思う物が少なくなりLPやカセットミュージックテープを見つけたら購入している 本機で再生しているとテープ後半辺りで再生音に回転むらが出だした 巻き取り側の径が大きくなると起きるるのでアイドラが怪しい
 |
|
|
|
|

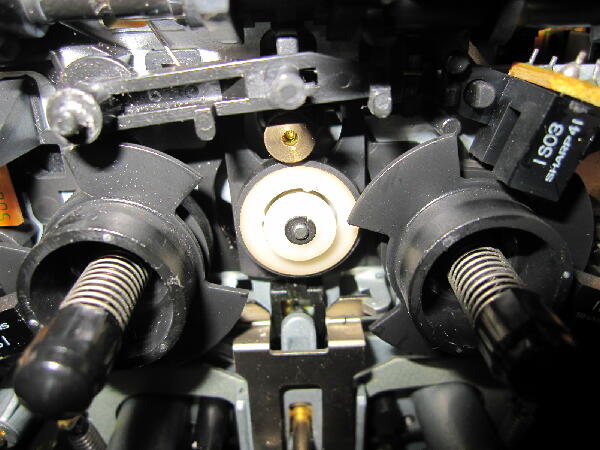

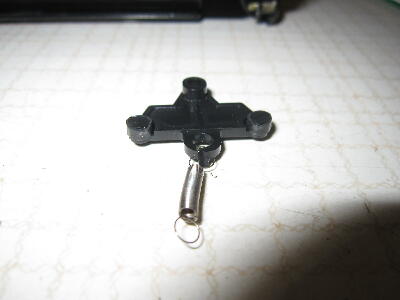

久しぶりにメカをばらすので思い出しながら正攻法ではなく手抜き方法で極力分解箇所が少なくなる様アイドラを外す

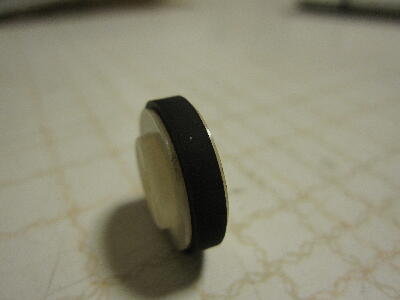

以前修理した時はアイドラの表面を鑢ってなかったので表面が光っている
表面を処理
 |
|
|
|
|
アイドラゴムを修正しても回転ムラ症状は変らず 回転ムラが起き出した時は一旦停止して又再生させても直ぐ症状が出る

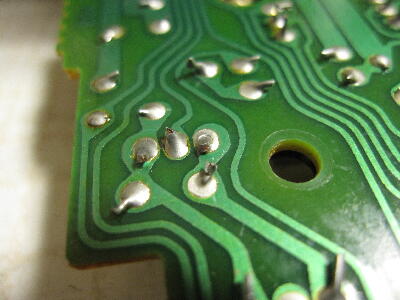

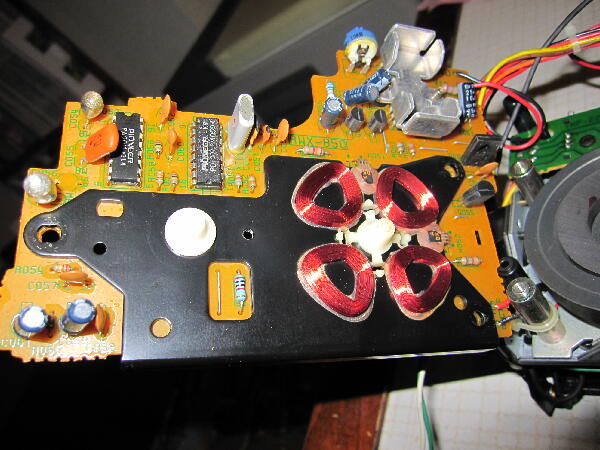

ベルト類に問題は無いと思うので残るはキャプスタンDDモータドライブ基板が怪しいので基板を調べるとTr足にハンダクラックが… 基板全体的にハンダ量が少なくハンダ修正 これで症状は収まった
 |
|
|
|
|

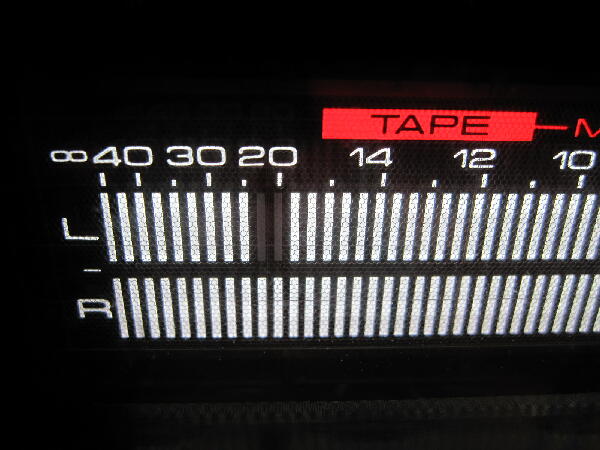

メカを戻し再生しているとレベルメータのドット欠けが起きている 表示器基板を触ると良くなったりするのでハンダクラックが起きている様だ

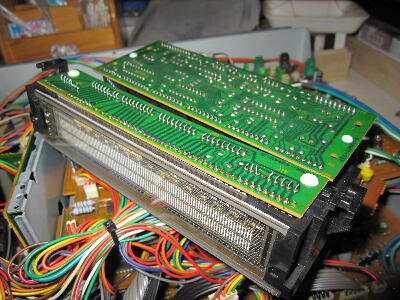

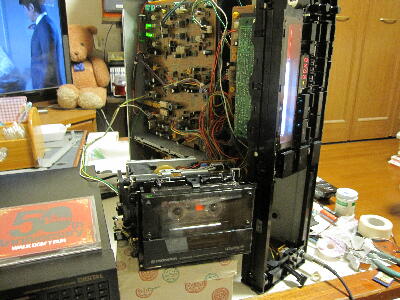

表示基板を外してみる
 |
|
|
|
|

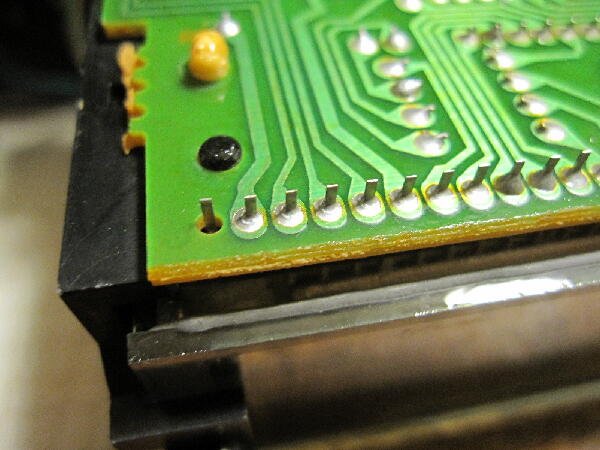

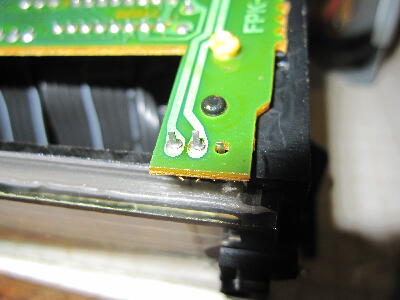

蛍光表示管足が複数個所ハンダクラックが起きていたので修正
 |
|
|
|
|

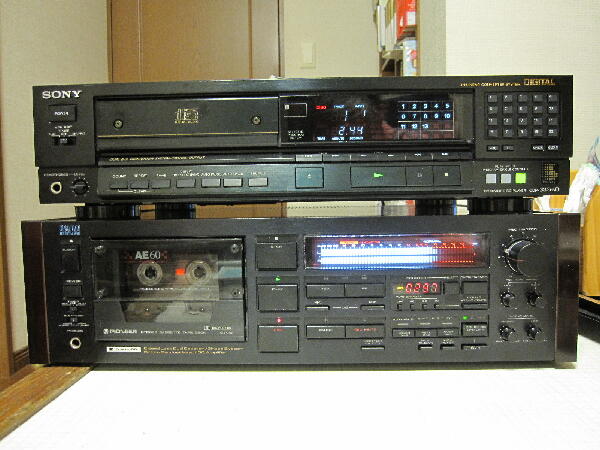

テープ1本 録音 再生してみたが正常で良くなった様だ
 |
|
|
