2014/10/31

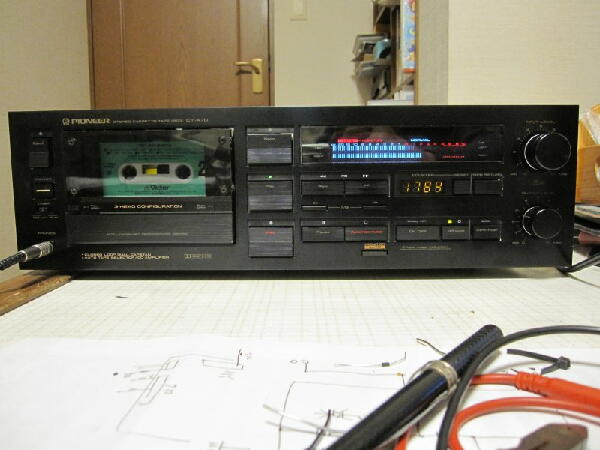

京都府 I 様よりCT-A7Dを譲って欲しいとのメールがあり集めたジャンク修理品が溢れて処分を考えていたのでお譲りする事にした
動作確認してみたところ2年以上放置してあったので何か動作がおかしい
カセットセレクトの ノーマル ハイポジ メタル の認識が出来ない またカセットドアが開いて直ぐ閉じたり FF REW が MSモードのFF REW動作となったり不安定
 |
|
|
|
|
まずはセレクトSWから

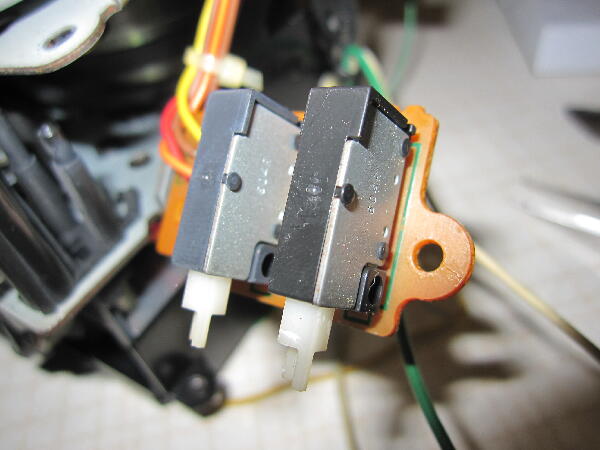

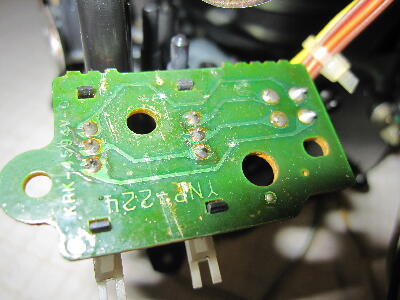

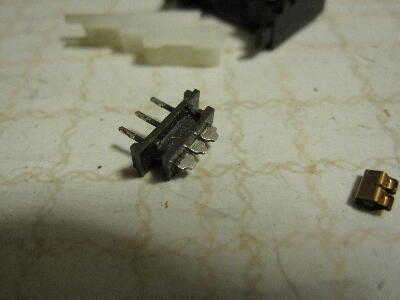

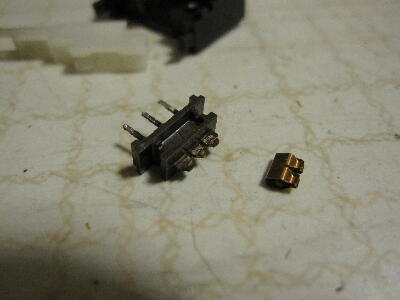

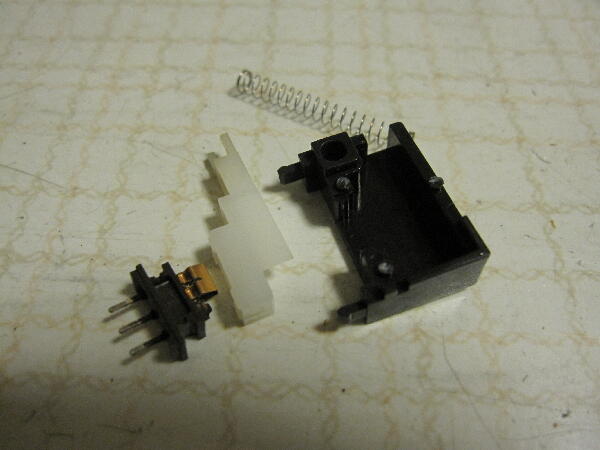

スライド接点の掃除 かなり変色している
 |
|
|
|
|

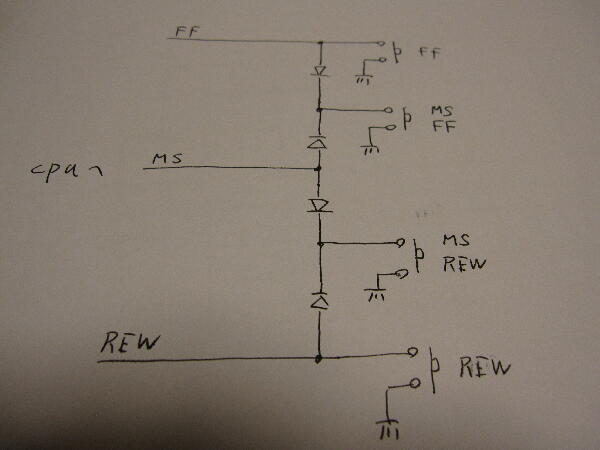

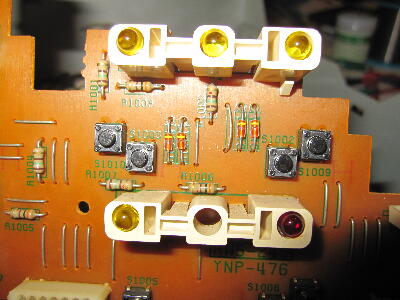

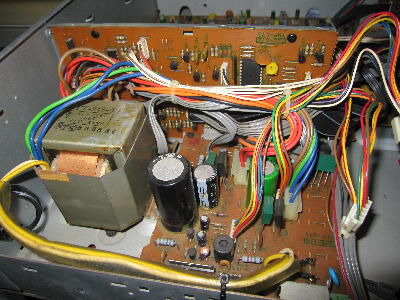

FFを押してもMS動作のFFとなりREWも同様となる 回路図は無いのでSW周りの基板回路を追ってみた
MSのSWオープン時レベルを測るとローレベルで本来ハイレベルのはず…
 |
|
|
|
|

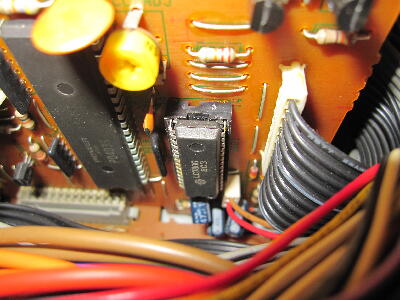

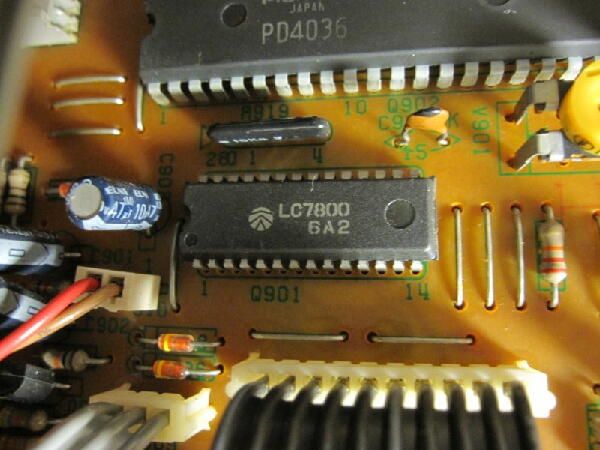

配線を追っていくとメカコンCPU基板のＬＣ7800に入っている
三洋製のI/O拡張ICが不良の様だ MS信号が常時ローとなっている
28Pでピッチが細かいためGALでロジックを組んでの代替は難しくICを探す事にした
 |
|
|
|
|

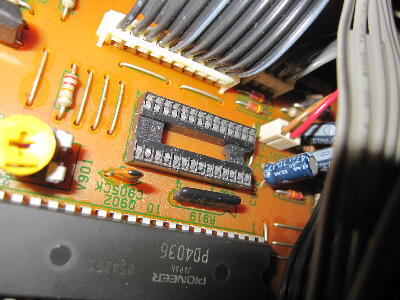

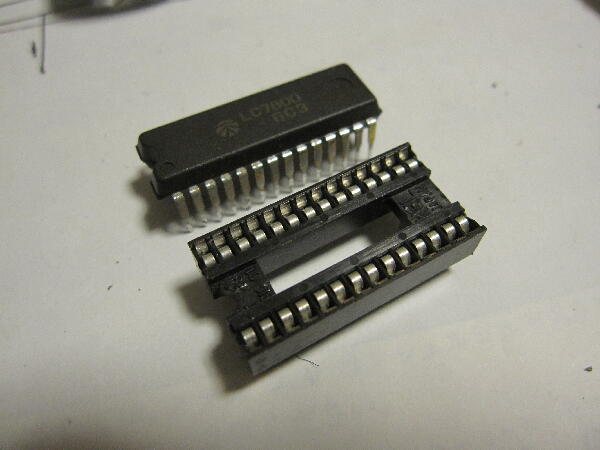

ICは見つかり ICソケットもあったので交換
 |
|
|
|
|
IC交換でFF REW動作とカセットドアの開閉も正常となり一安心

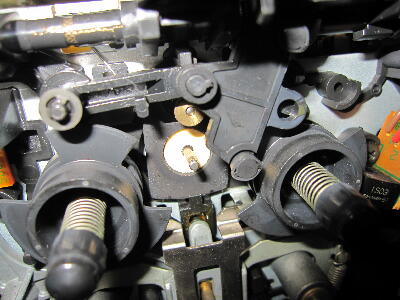

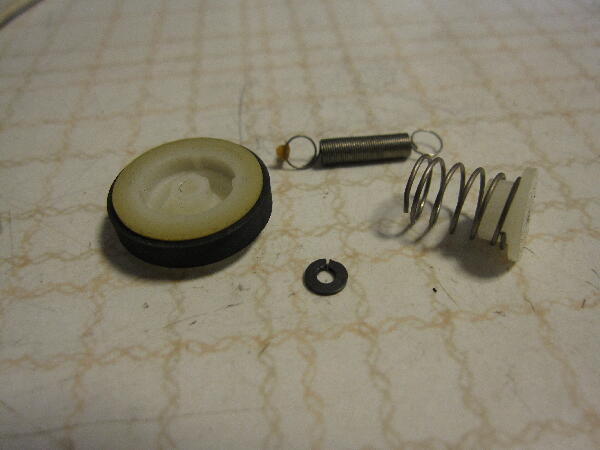

アイドラゴム表面を念のため処理
 |
|
|
|
|

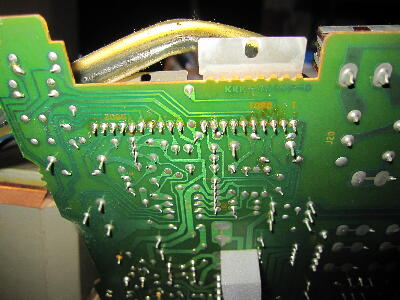

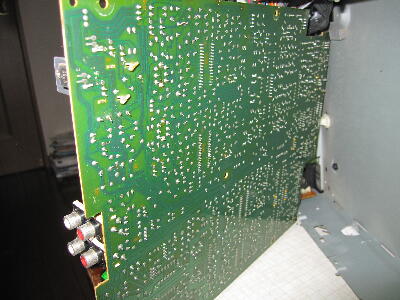

発熱の多い箇所や外部のストレスの掛かる所のハンダクラックが無いか確認しておく
 |
|
|
|
|

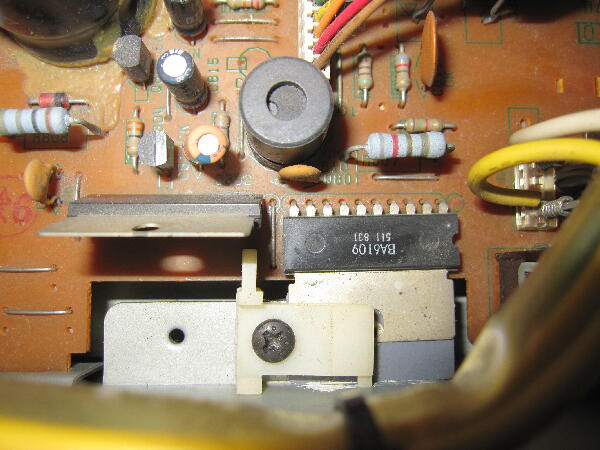

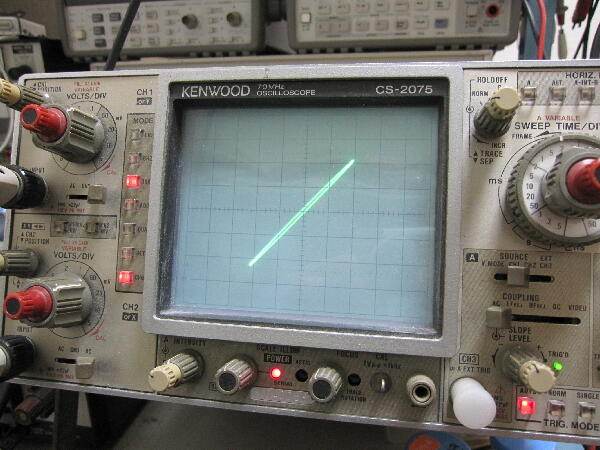

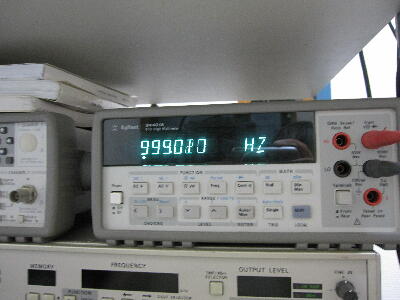

動作が安定したので録再の調整とテープ速度の確認等して暫く音出し
2日程使ってみた 問題なく動作しているので明日発送予定
 |
|
|
