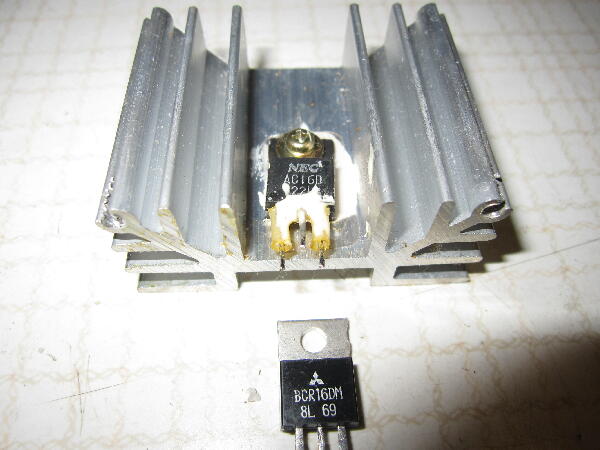

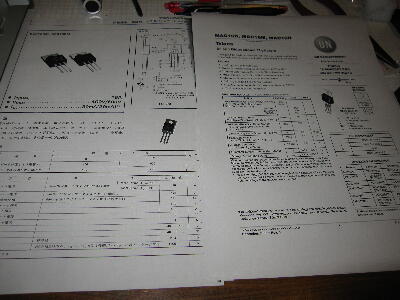

壊れていると思ったNEC トライアックは壊れていなかったが三菱の相当品があったので念のため交換 スペック的には400V 15Aで同じのBCR16DM
 |
|
|
|
|

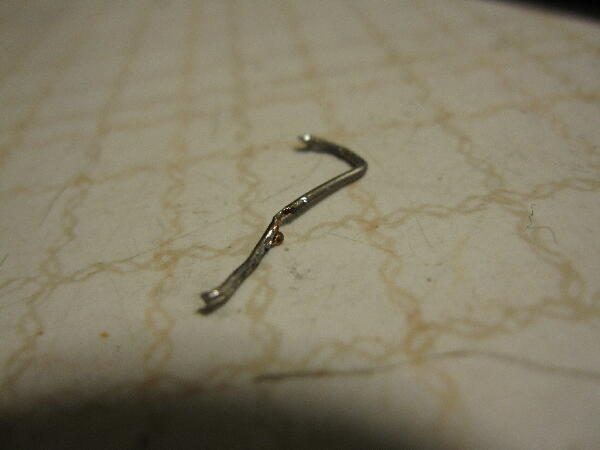

タッチしたメッキ線を外して見ると溶けて切れる寸前

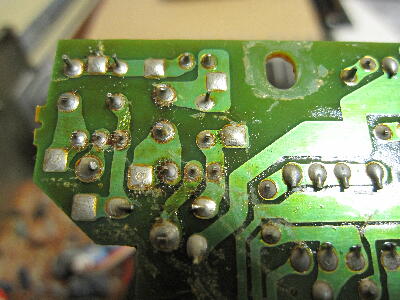

回路的に何処とショートしたのかパターンを追ってみる
 |
|
|
|
|

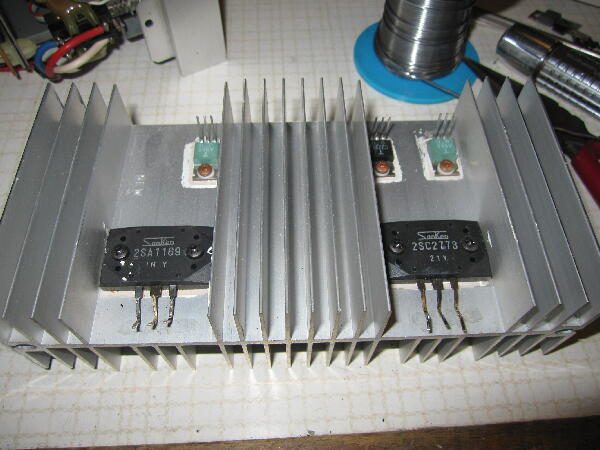

タッチしたことにより出力パワーTr 2SC2773 コレクタ エミッタ間をショートした事になるので下アーム側2SA1169に+Bが直撃 B C E全て導通状態 幸いドライバ段は無事だったがチョットしたミスが被害甚大

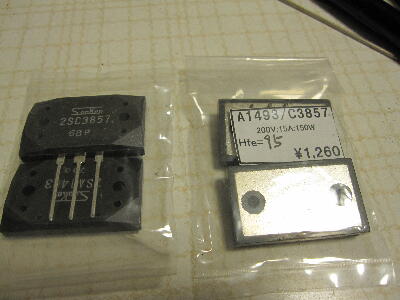

似たスペックの2SA1493/2C3857は手持ちにあったがどうするか…
 |
|
|
|
|

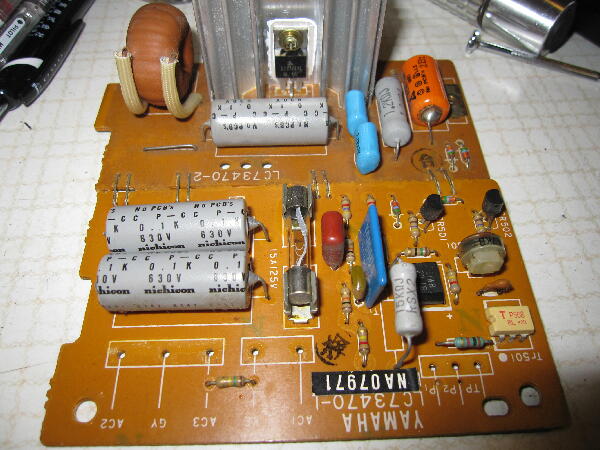

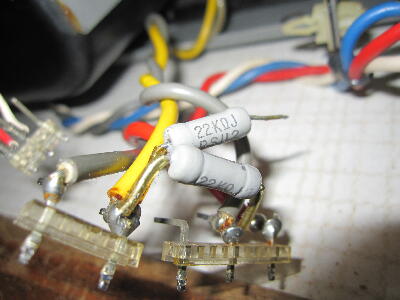

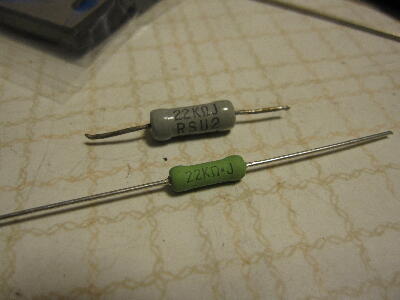

パワーTrは外した状態で電源を入れてみたがトライアックは壊れていないのに電源が入らない 電源基板の他部品も正常そう 調べていくと 2W/22Kが∞で切れていた これが切れた為ゲートドライブが出来なくなり電源が入らなくなった様だ
 |
|
|
|
|

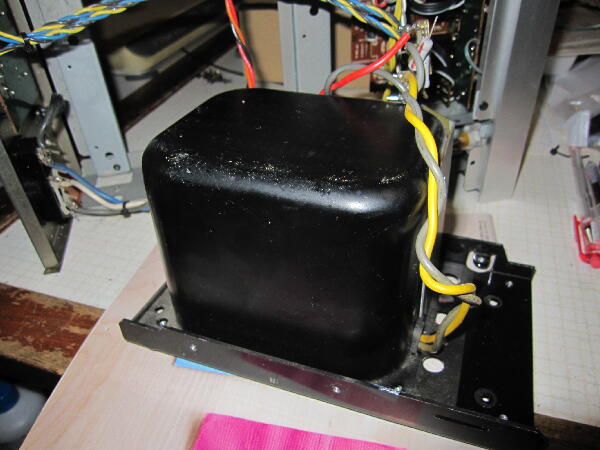

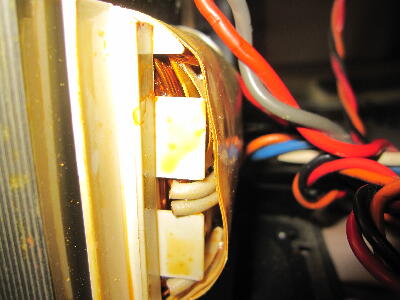

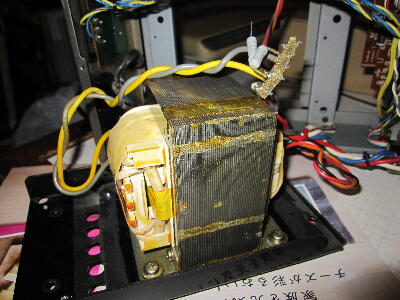

トランスの一次巻き線の抵抗が非常に低く不良？と思い中を見てみると太い巻き線で納得 X電源トランスは巻き数が少なく普通のトランス設計とは異なりスイッチング電源に通じる方式の様で見かけの大きさ以上に容量が取れるらしい 流通角を下げた動作条件（実効電圧が低い）で設計すれば一次必要巻き線ターン数は下げられるので太い巻き線が使える事にはなるが…
 |
|
|
|
|

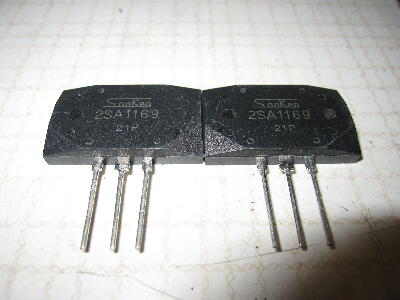

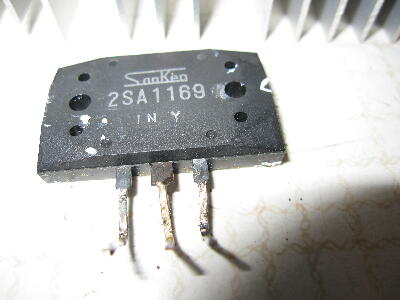

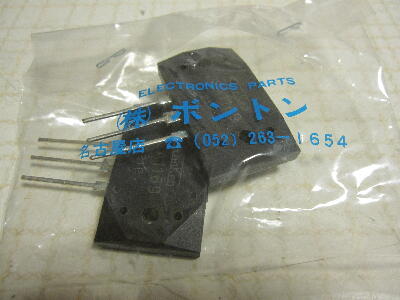

2SA1169をネットで調べるとボントンがヒット 名古屋 大須アメ横のボントンにあったので久しぶりに行ってみたがここは雰囲気が変っていなかった

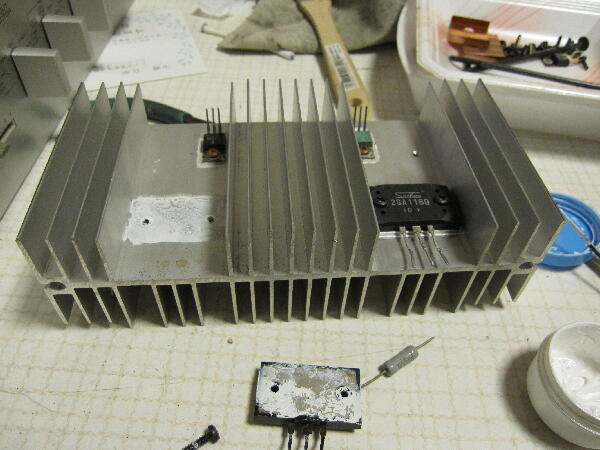

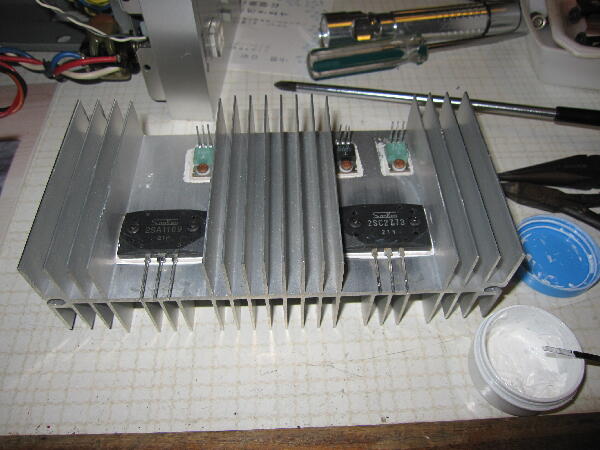

両チャンネル共シリコンコンパウンドを塗り直しておく
 |
|
|
|
|

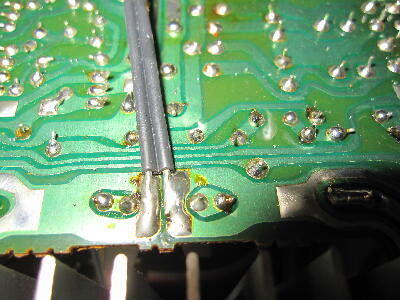

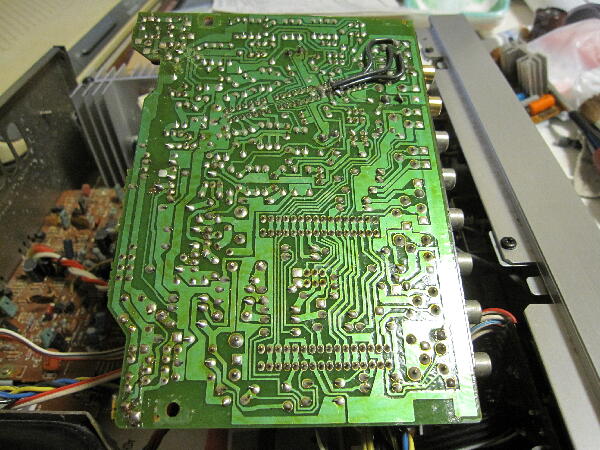

プリアンプもハンダクラックの確認
やはり怪しい箇所がある
 |
|
|
|
|
|
