2015/1/20
”Lチャンネルの音が時々出なくなった”東京都 Y 様 修理依頼品

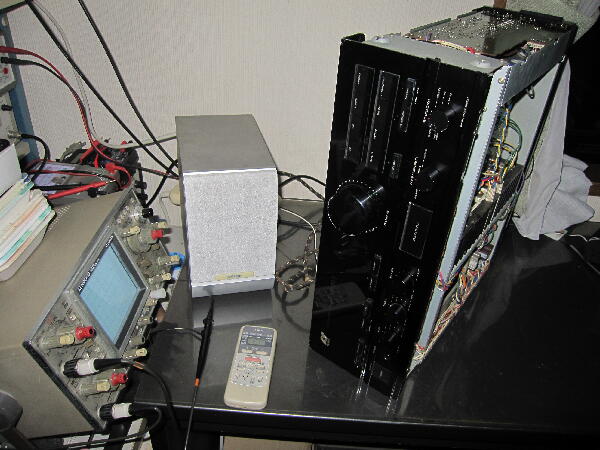

確認してみるとメインボリュウム L側に絞りきった位置から9時位置位までガリがありその間で音が途切れる位置もある |
|
|
|
|

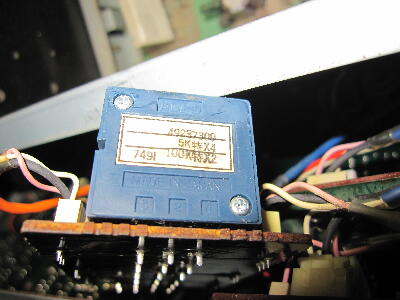

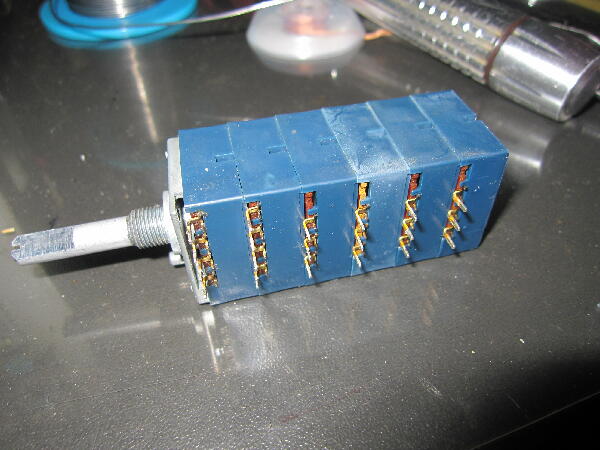

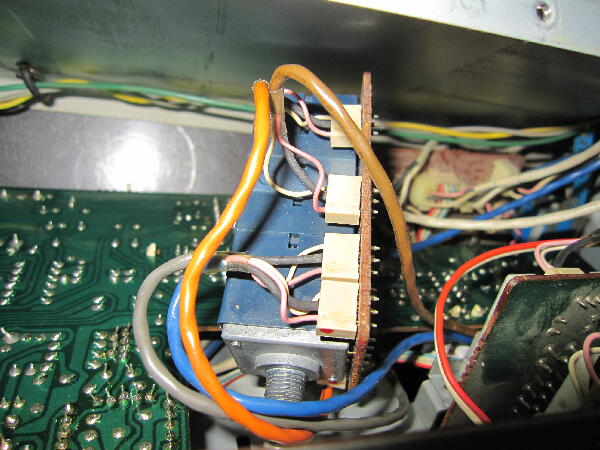

本機のボリュウムは6連 100K×2＋5K×4と特殊で入手困難のため外して掃除するしかない
 |
|
|
|
|

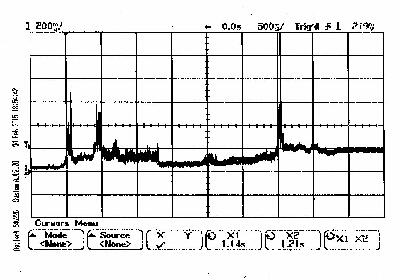

ガリはオシロで波形を見ると5,6段目の5Kで起きている様だが全段掃除した方が良いだろう
 |
|
|
|
|

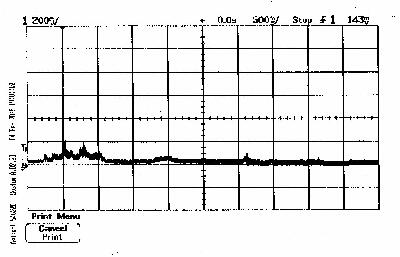

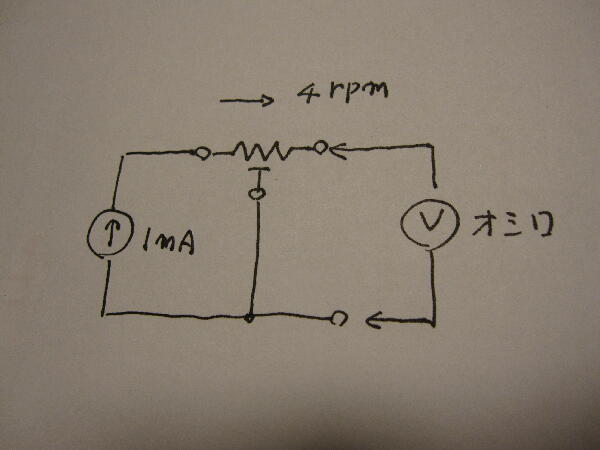

ボリュウムの摺動ノイズ測定方法は規定されているので近い方法でガリの出ないRch側と比較してみた
5段目、6段目はかなり大きな摺動ノイズが出ている
4段目はガリが気にならない側のものではあるが劣化は起きている
摺動部接触面の劣化が進んでいると思われる
6段目
4段目
 |
|
|
|
|

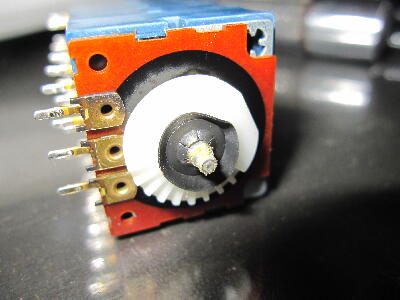

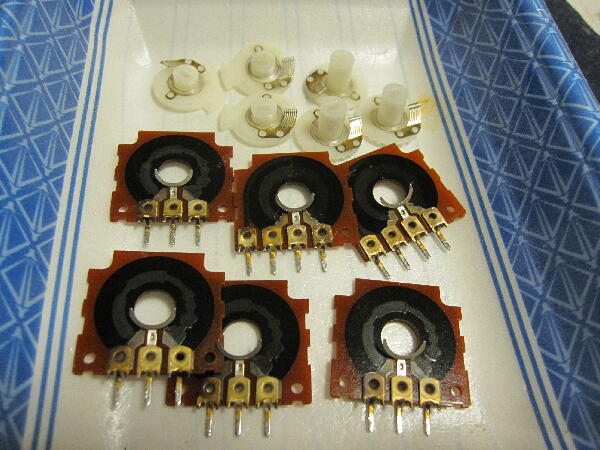

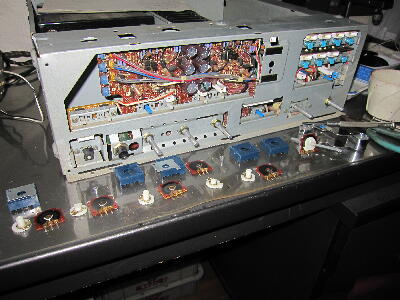

外した順に並べ忘れない様記録してから掃除

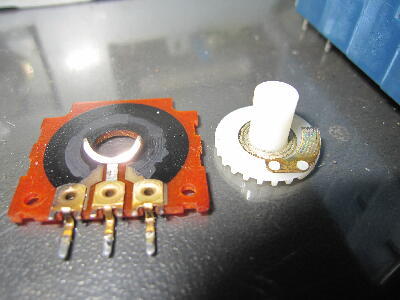

ボリュウム単体を組み立て後再度摺動ノイズを測定してみると前よりは良くなったが完治していないので抵抗体が劣化してる様だ
 |
|
|
|
|

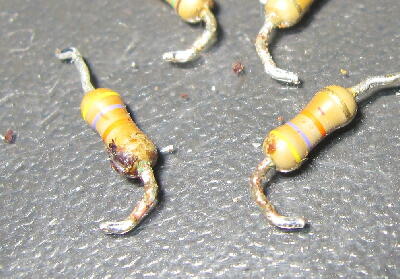

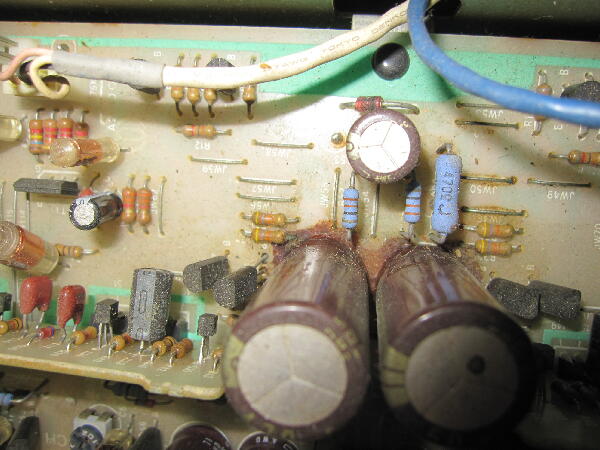

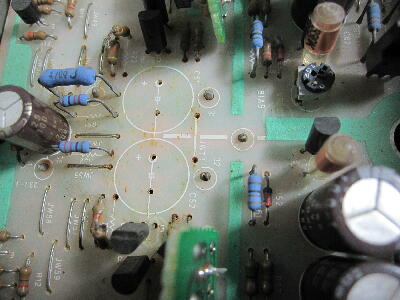

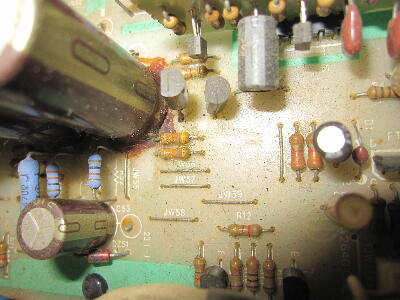

ケミコンを固定した接着剤の影響で触れた抵抗リードは錆びている
 |
|
|
|
|

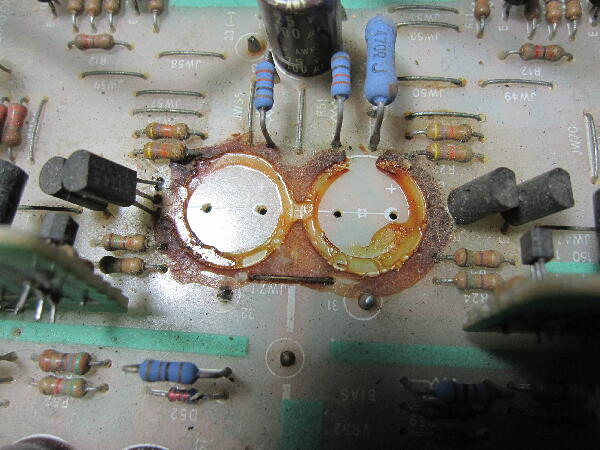

ケミコンを外して接着剤を落し錆びが酷い抵抗は交換しておく
 |
|
|
|
|

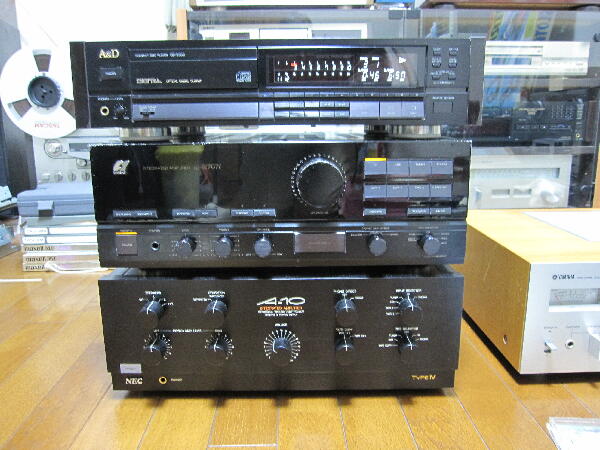

| ゼロ調後音出し ボリュウム9時位までのガリはゆっくり廻せば気にならないがやはり出ている 音が途切れる事はないが1週間位様子をみてみる |
|
|
