番外編
2015/9/22

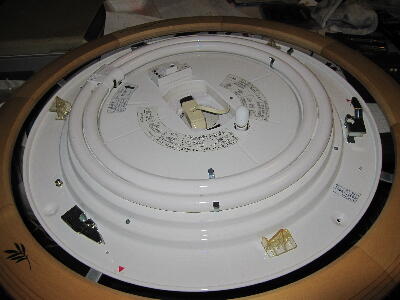

リビングの蛍光灯が点灯しなくなった タマの寿命かと交換してみてもダメ

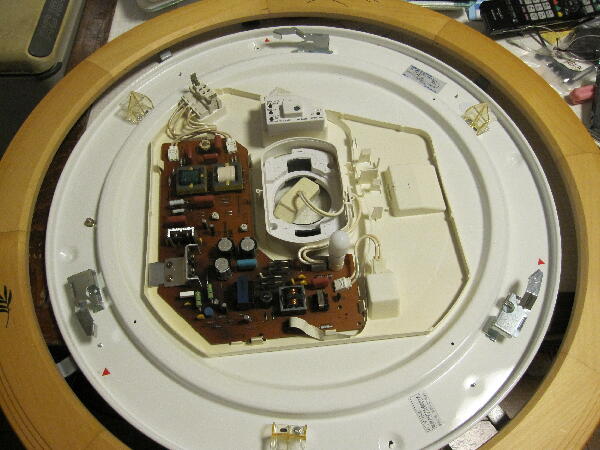

インバータの不良らしい 外して調べてみた
 |
|
|
|
|

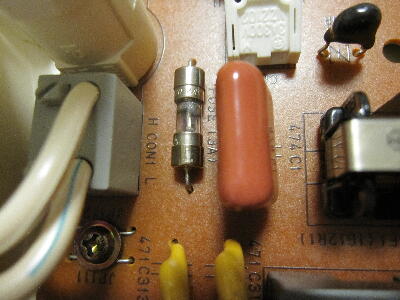

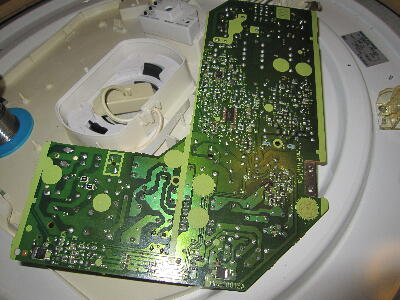

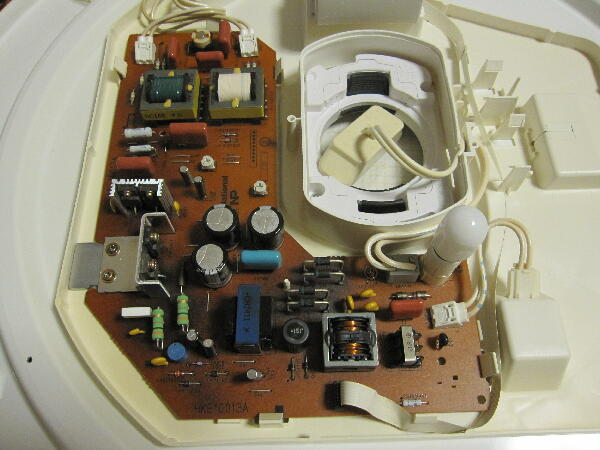

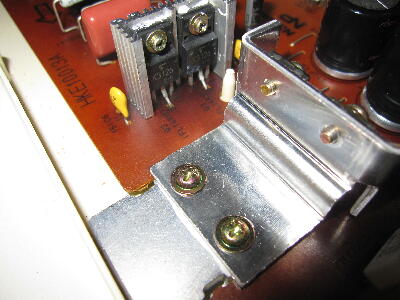

基板は発熱で変色している ヒューズが切れているので交換前に熱によるハンダクラックが無いか調べると何箇所か起きていたので修正
 |
|
|
|
|
電源を入れるとヒューズが飛んだ

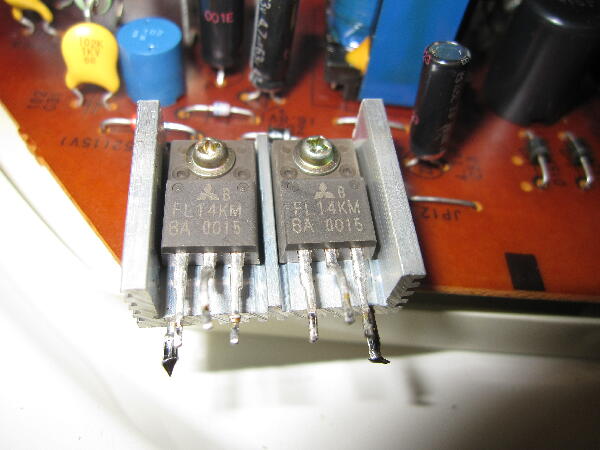

オーディオ以外は気が入らず手抜きをしたがやはりダメだった 真面目に調べると電源がショート状態 パターンを追っていくとこのFETに辿り着いた
2個共D-S間がショートモード データシートを調べると
400V 15A 0.5Ω品 耐圧の割りにon抵抗が低い

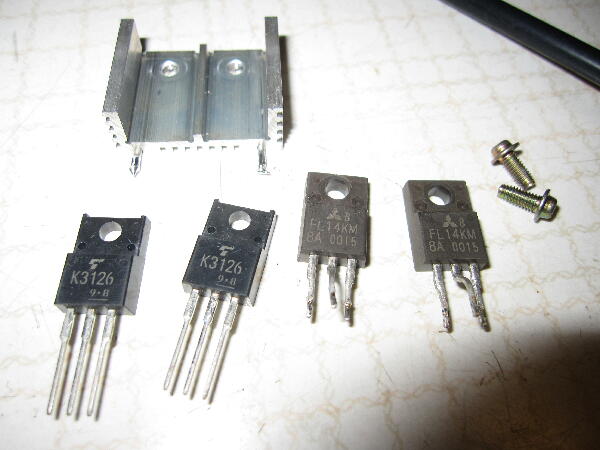

スペックの似た 2SK3126 が在ったので交換 長年 熱の影響でビスワッシャ弾力が無くなったのかグラついており放熱フィンに密着していない状態だったので劣化したようだ |
|
|
|
|
シリコンは塗られていなかったので塗っておいた
FETモールドは熱の為か黒が変色している様に見える

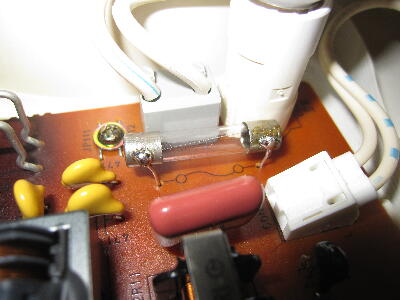

リードタイプの3Aヒューズは持っていないので普通のものをハンダ付け
 |
|
|
|
|
|
