2016/1/31
15年稼動の電気温水器の調子が悪くなり風呂自動保温が”エラー20”と表示され保温出来なくなった たまに動作する日もあったが出来ない日が多くなり修理をセキスイファミエスに依頼 担当業者が来たが部品が無いので修理出来ないと言われ ただ見ただけで帰ったとの事（家内が対応）出張代は請求された
仕方ないので自分で調べてみた
セキスイ型名はネットで調べると製造元はコロナらしい
 |
|
|
|
|

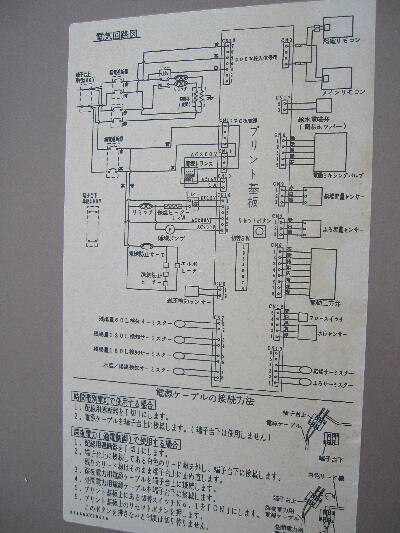

資料は取り扱い説明書と温水器本体カバー裏に貼ってある接続図のみ エラー20は説明書によるとポンプ循環出来ず 保温用リミッタ動作 で以下の原因らしい
フロースイッチ不良
循環ポンプ不良
三方弁不良
保温用リミッタ

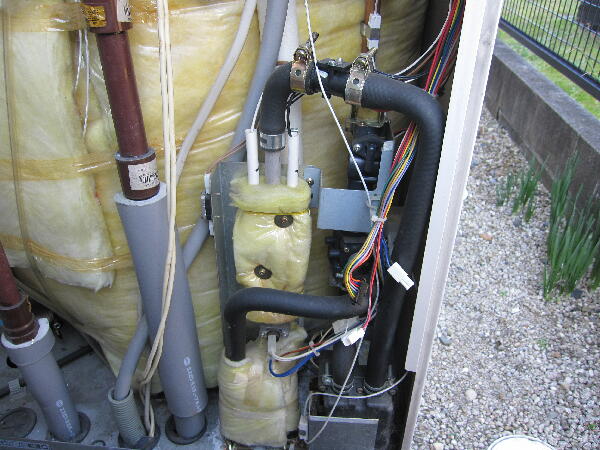

色々書かれていて特定しにくい とりあえず三方弁周辺を見てみる
|
|
|
|
|

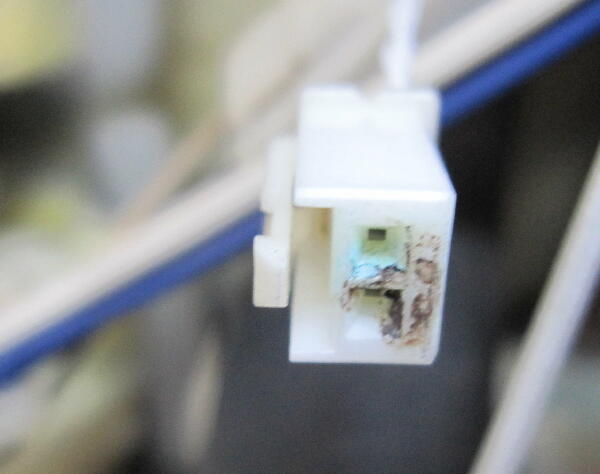

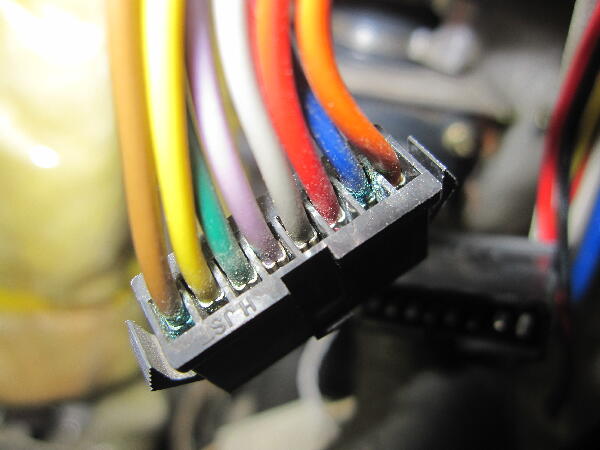

電動三方弁中継コネクタが緑青を噴いて錆びている

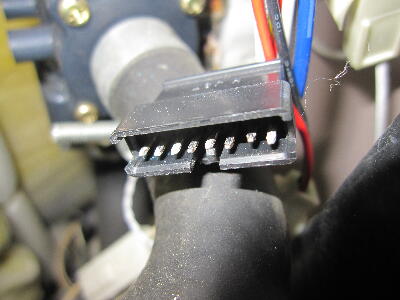

相方ピン側も錆びている
 |
|
|
|
|

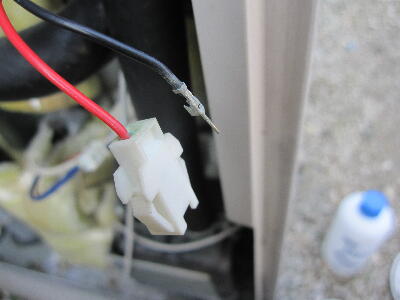

センサと思われる中継コネクタも緑青が吹いている
相方のピンも錆びているので抜いて掃除 防錆に接点グリスを塗っておく
 |
|
|
|
|

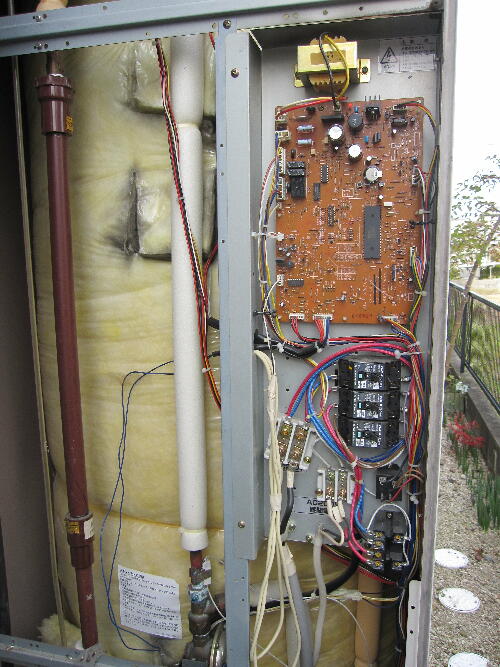

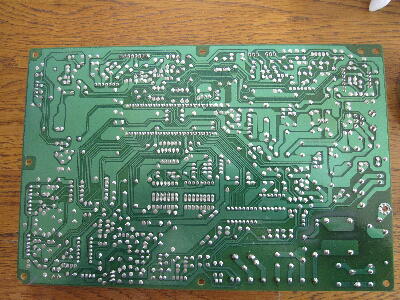

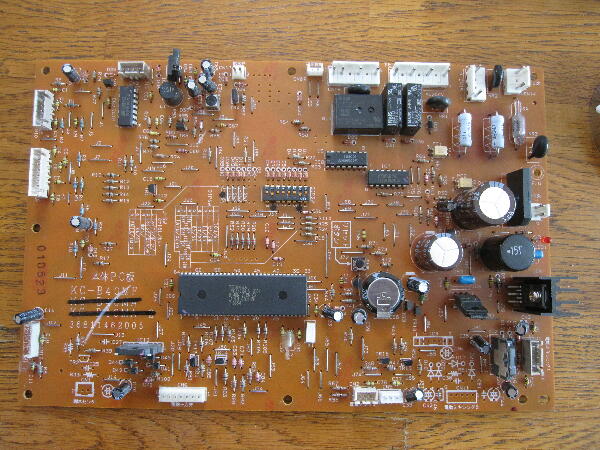

基板も外してハンダクラック ケミコン液漏れなど起きていないか確認 特に問題なさそう
電動三方弁はパルスモータでドライブかと思ったがモータドライブはTA7267なのでDCブラシモータが使われているらしい
 |
|
|
|
|
電源を落したので時計のセットをして様子見
残念ながら当日は又エラーとなり翌日はエラー出ず 不安定で直っていなかった
2/7
温水器交換となるとかなりの出費となるので何とか成らないか再チャレンジ

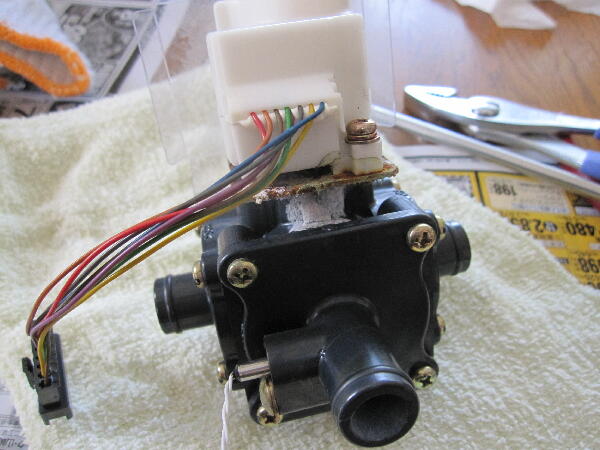

電動三方弁を取り外してみる 水漏れで錆が出て状態は良くない
 |
|
|
|
|

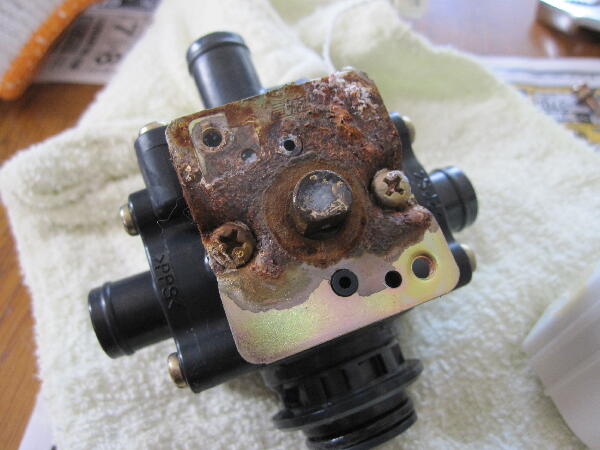

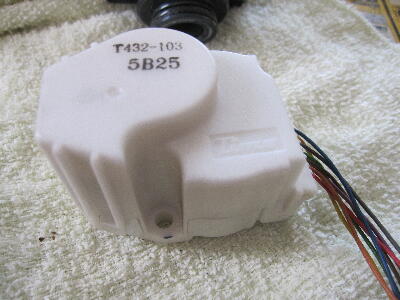

駆動部を外す 錆が酷い かなり温水が漏れるのか？
 |
|
|
|
|

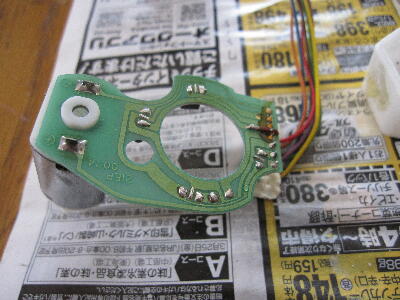

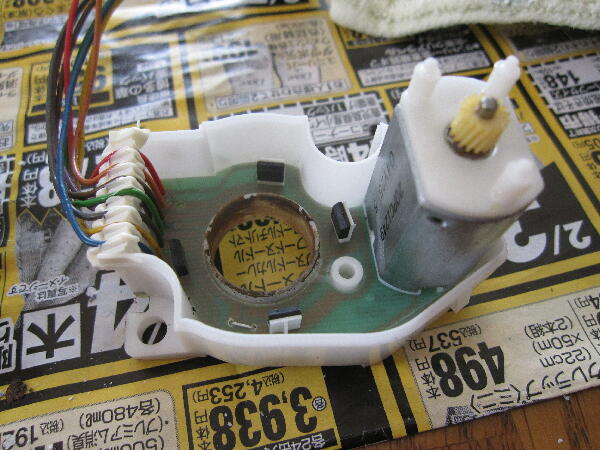

バルブ駆動はやはりDCモータでポジション検出はホール素子の様だ マグネットが見える

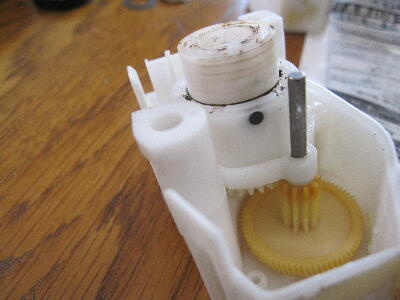

中に漏れた水滴が残っていた バルブシャフト駆動はトルクを稼ぐ為遊星ギヤ構造となっていた
 |
|
|
|
|

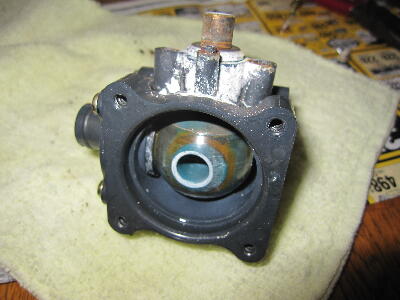

バルブも掃除しておく

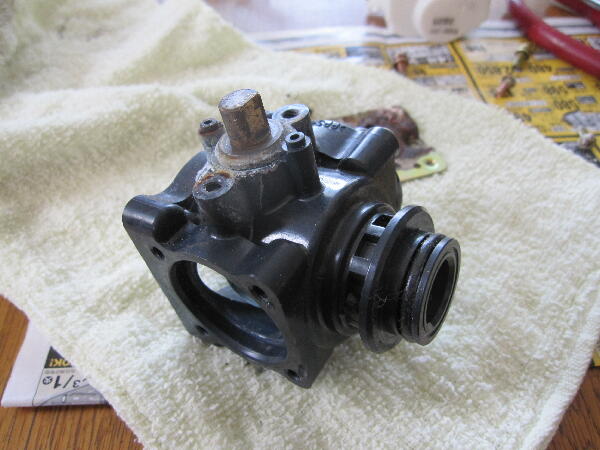

シャフトは圧入なのか抜けない 中にパッキンが有ると思うが様子が解らず処置は出来ない

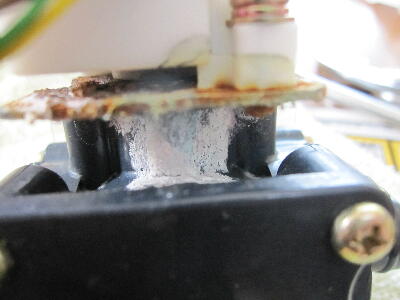

汚れを落し漏れた水が駆動部に入らない様プラグリスをこってり駆動部との間にだめ元で塗っておいた
この処置で良くなるか？ダメならエコキュートに交換か ハイム築後15年点検の時期だったのでセキスイファミエス担当者は点検結果とエコキュート交換見積もりを持ってきた 温水器は寿命10年程で15年は良く持った方らしい
丁度バルブをばらした日が担当者が来た日 今晩風呂の調子次第で温水器交換か…
 |
|
|
|
|

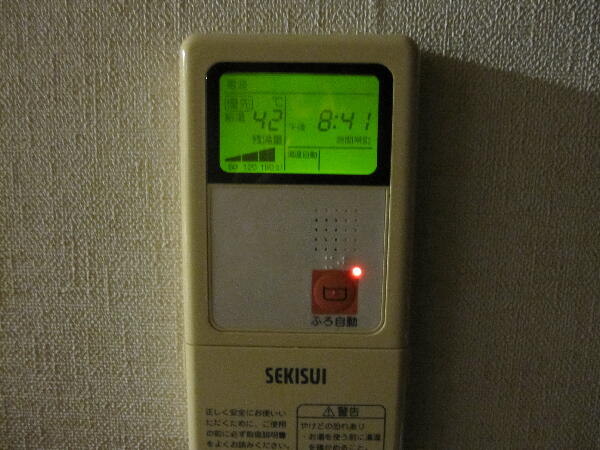

五日連続でエラーは出なくなった 三方弁分解掃除が功を奏したのか良くなった様だ
とりあえず様子を見てみる 又エラーが出だしたらエコキュートへ交換の踏ん切りがつく |
|
|
