2016/2/15

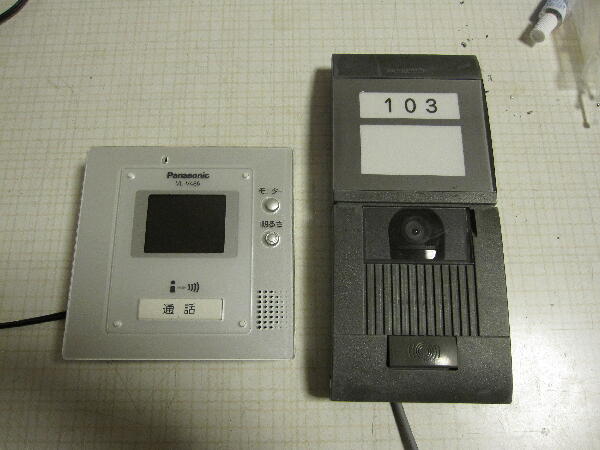

勤務先 社員寮（アパート）のドアホンが調子悪いと総務より修理依頼

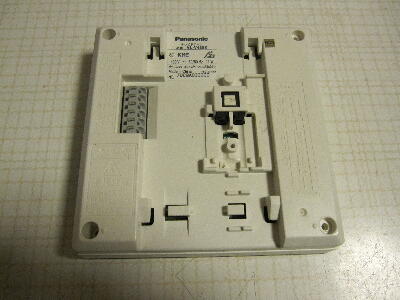

春に新入社員が入るので空き部屋の点検をしたところ画像は映り室内側からの音はドア側で聞こえるがドア側の音が室内側で聞こえないとの事 外して家へ持って帰った
 |
|
|
|
|
試すとやはりドア側の音が室内側に出てこない
ドア側で鳴るピンポン音も室内側では聞こえない これでは来客があっても分からない

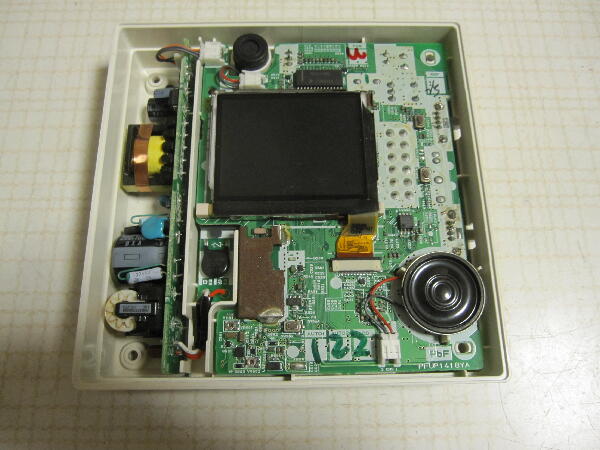

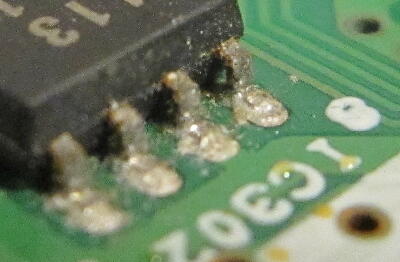

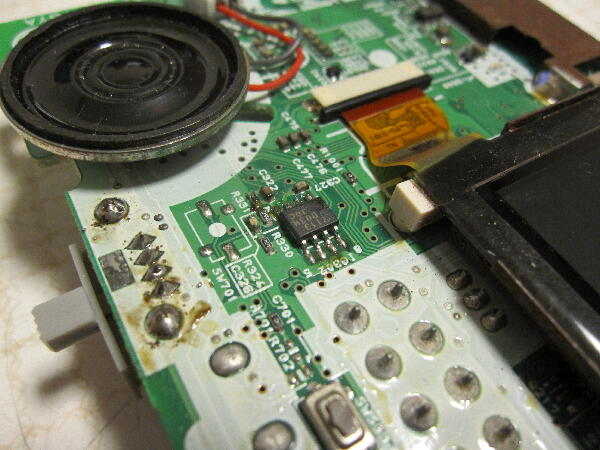

中を見るとシールドカバーは錆ており部品のリードやハンダも腐食している 腐食ガスが発生したのだろうか 良くこの状態で画像など動作している
 |
|
|
|
|

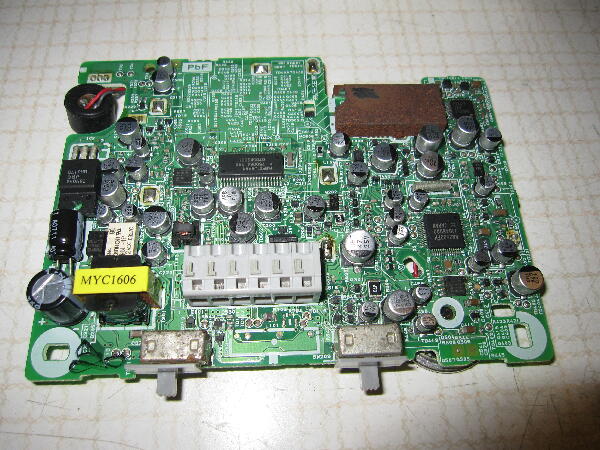

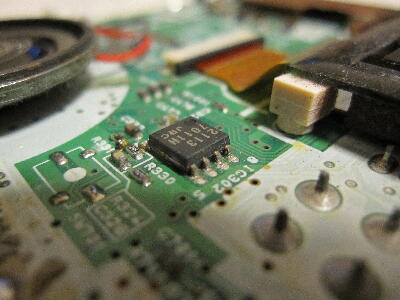

チップ部品で多層基板の両面実装 回路図は無いので追いにくい 信号は2線で音声、画像、電源重畳 多重となっているが音声は直にアナログで送られているようでドア側の音声は室内側端子台まで来ている スピーカ近くに JRC 2113 の表示ICがあるのでNJM2113のデータシートを見るとオーディオアンプとなっている ピン配が分かったので入力ピンをオシロで当ると信号は来ている このアンプが不良の様だ
 |
|
|
|
|

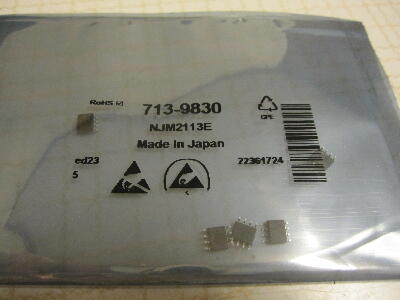

NJM2113は持っていない RSで扱っているので手配

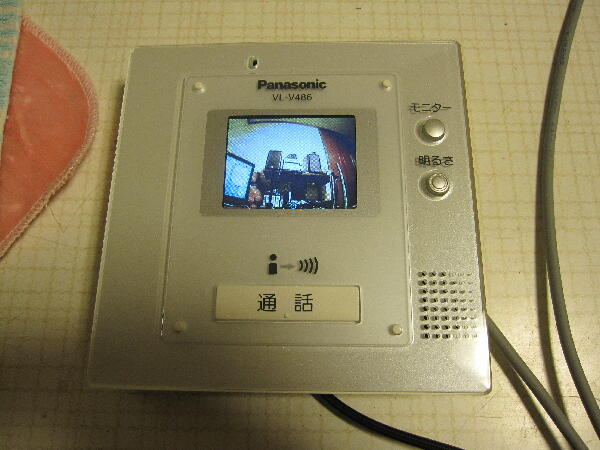

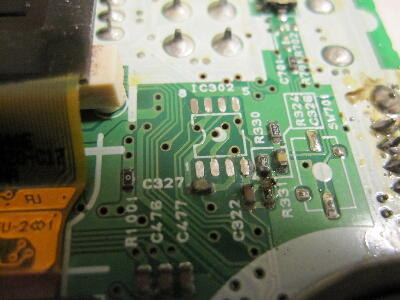

2/22 手に入ったので取り付け
 |
|
|
|
|
|
