2016/3/20
”受信しました プログラムスイッチぐらぐらします” ジャンク 金沢H/Oにて購入

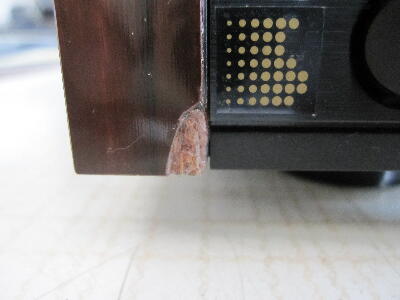

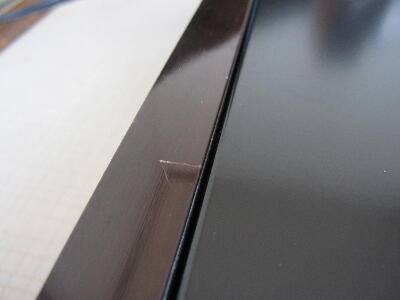

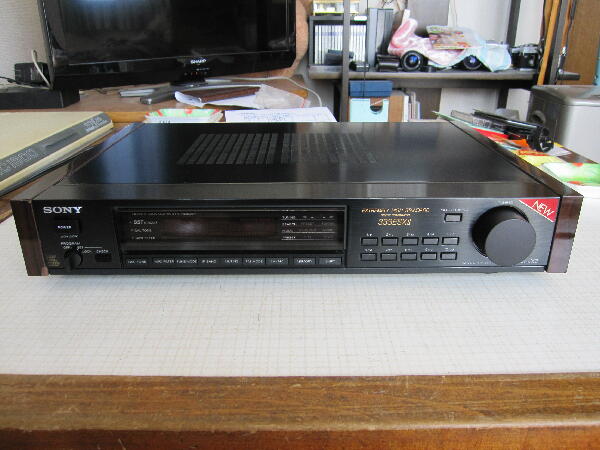

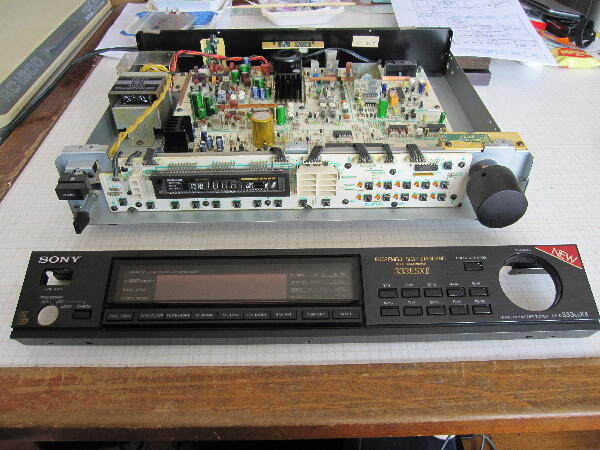

比較的綺麗だがサイドウッドに傷があり残念
 |
|
|
|
|

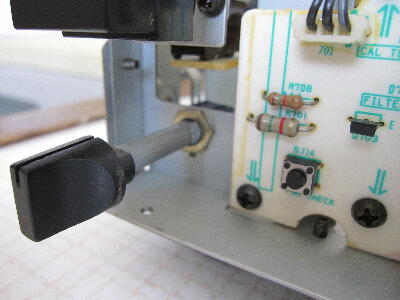

プログラムスイッチのぐらつきは単なるナットの緩み

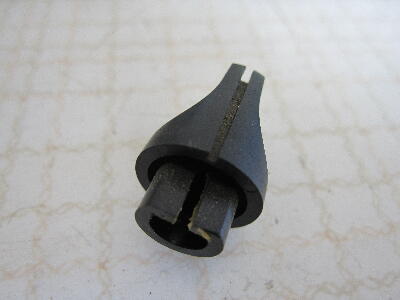

ツマミ溝の埃を掃除
 |
|
|
|
|

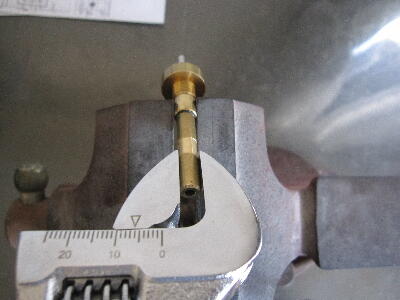

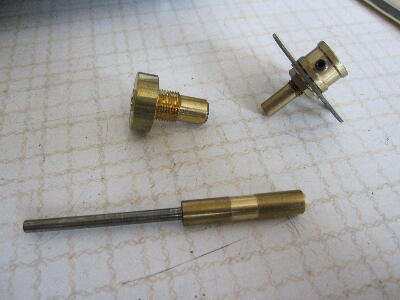

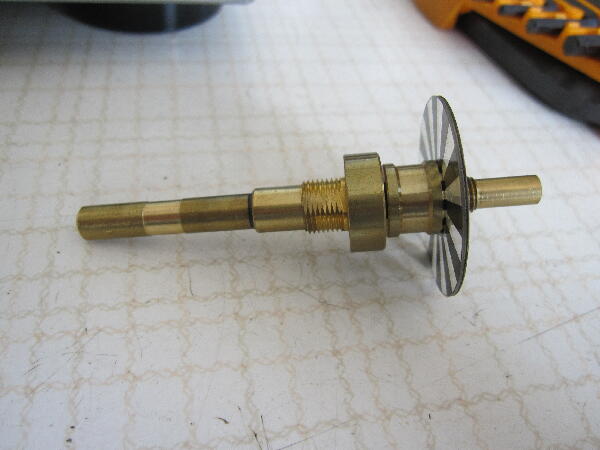

チューニングノブを廻すと偏心している ぶつけて曲がった？らしいので修正

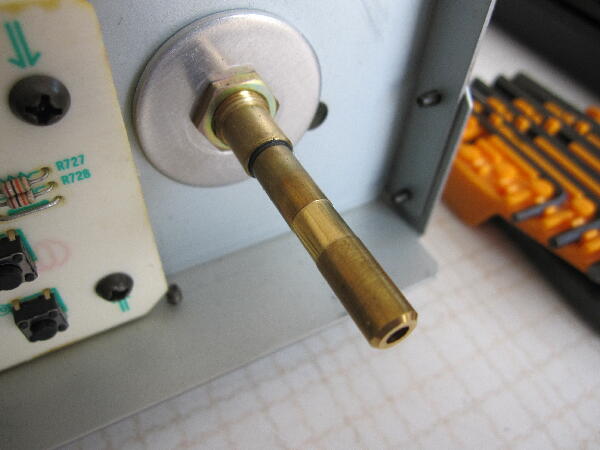

真鍮部品でしっかり造ってある
 |
|
|
|
|

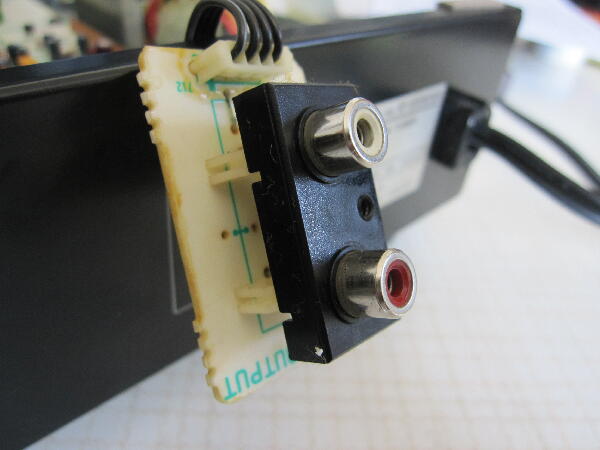

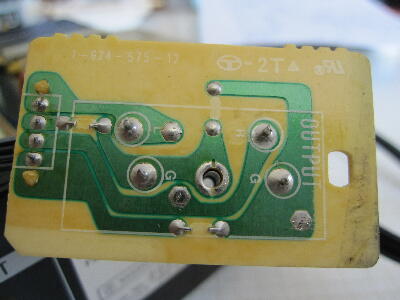

RCAジャックのメッキのくすみを掃除
ハンダクラックは起きていない
 |
|
|
|
|

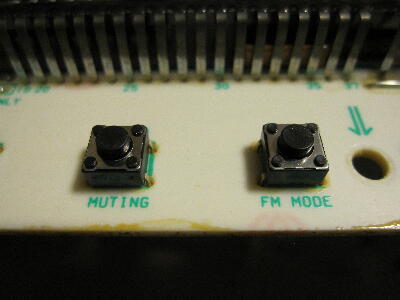

タクトSWの反応が悪い プリセット部は問題無いがモード切替など6個を交換
 |
|
|
|
|

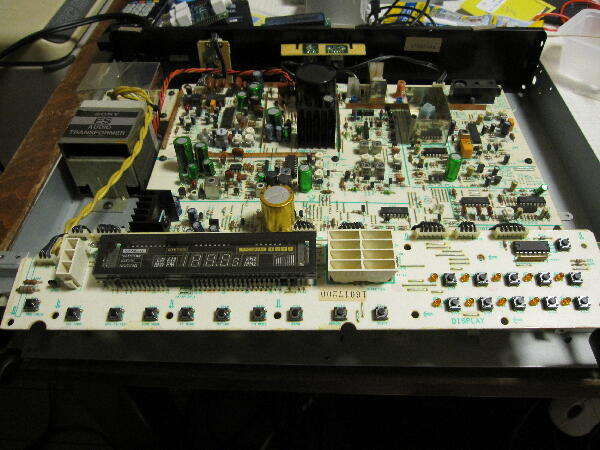

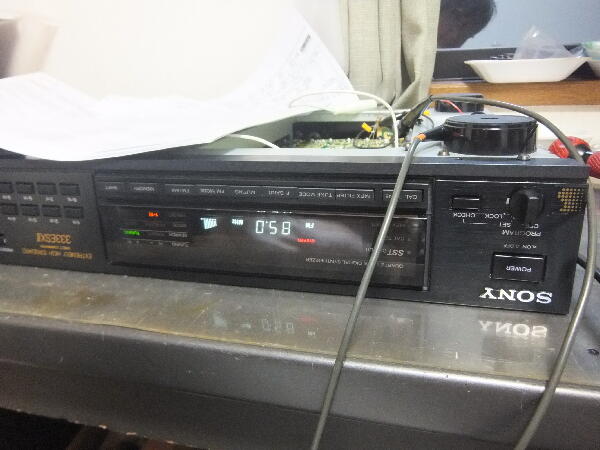

綺麗になったので動作確認

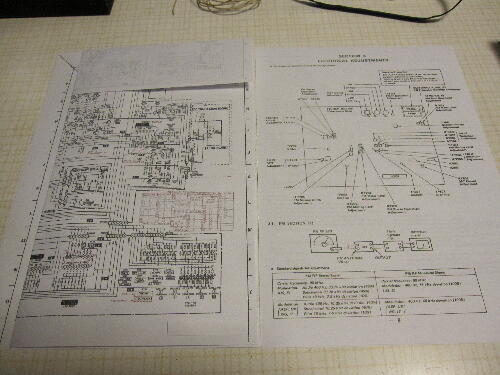

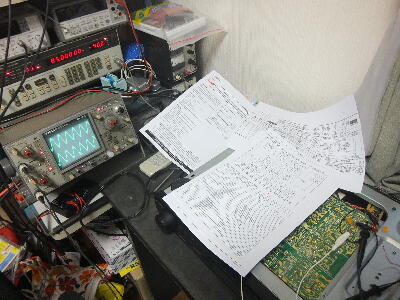

USモデルのサービスマニュアルがネットで見つかったので紙にして回路図PDFはA4 6枚を貼り合せ

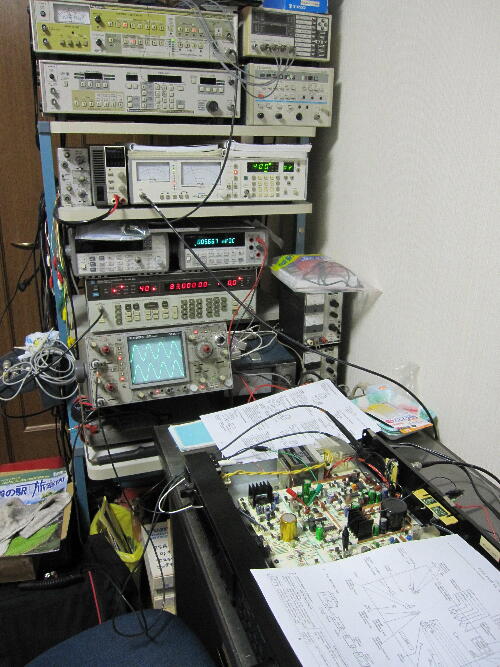

周波数を読み替え調整を兼ねて確認
モノラルは復調出来るがステレオインジケータが点灯せず左右の分離が出来ない
 |
|
|
|
|
数ヶ月放置してあったが余裕が出来てきたので再開

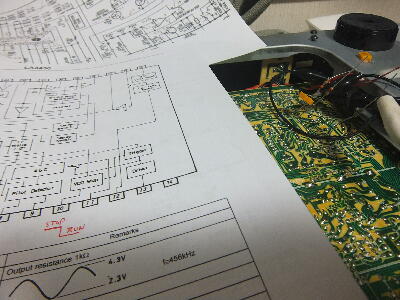

MPX IC CXA1064が上手く動作していない様だ コンパチの三洋LA3450のデータシートを参考に追っていくと456KHzセラロックが発振していない IC又はセラロックの不良を疑いセラロックを替えてみたが変らず ICの不良？代替LA3450も入手は難しい
 |
|
|
|
|

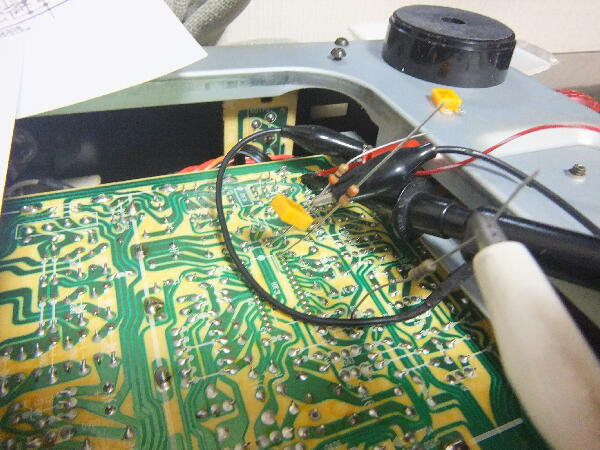

データシートを眺めているとVCOストップ入力がある 若しやと電圧を測るとHレベルで停止指令となっていた 接続されているダイオードorを外すとセラロックは発振してステレオインジケータが点灯 左右の分離もするようになった 何故停止指令となるかを調べる
続く
 |
|
|
