2016/8/27

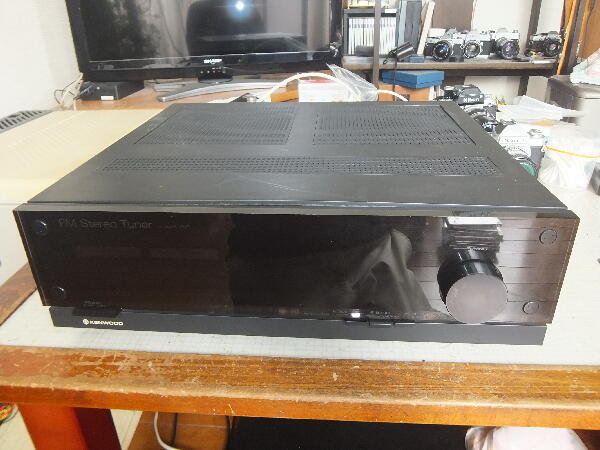

”電源入りますが受信出来ません”ジャンク F 堂で購入 それなりの高級機 どんな音がするのか？
5月までは ほぼ毎週H/O巡りをしていたが家内の入院以来H/O巡りはめっきり少なくなったのにジャンク病は直らず代わりに通販で買ってみた
 |
|
|
|
|

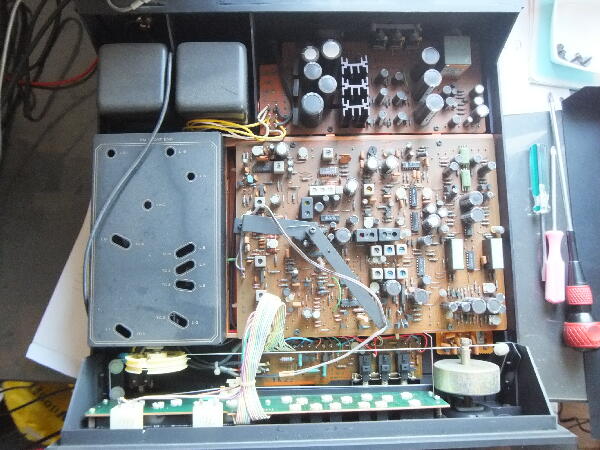

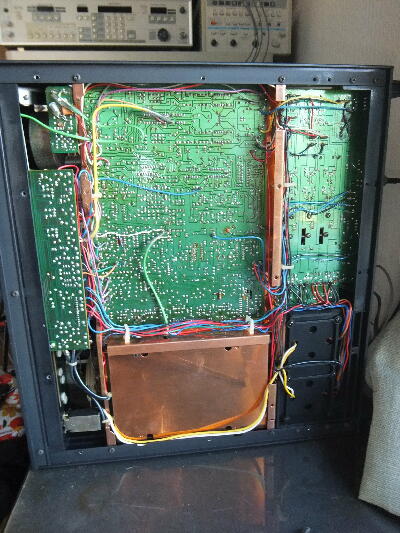

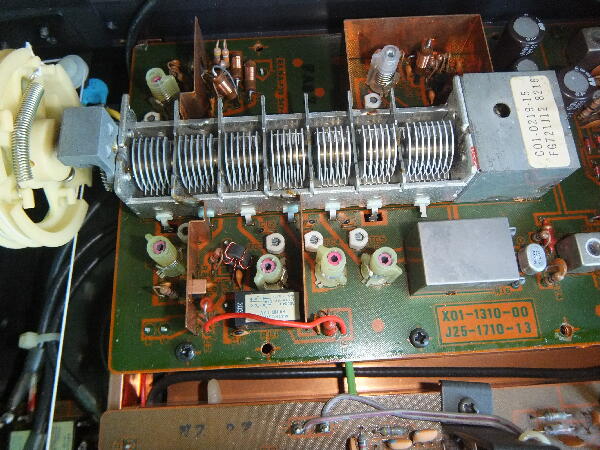

中を見てみる さすがに高級機 7連バリコンは圧巻 修理のし甲斐がある
 |
|
|
|
|
電源を入れてみる 信号源を入れて見るとトラッキングずれや同調メータのセンターずれはあるがSメータはANTレベルに反応するので全く受信出来ない事は無い RF部は動作していそう FM変調を掛けてもAF出力は出てこないのでIF以降が不調の様だ

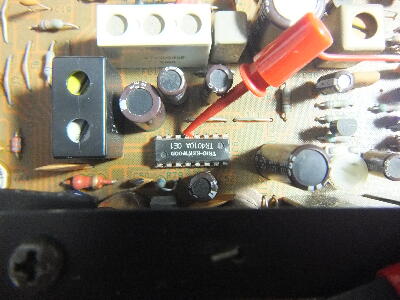

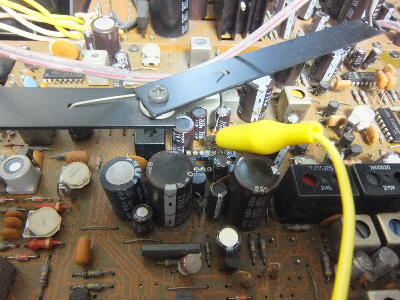

トラッキング調整と同調メータ調整でRF部はほぼまともになったので信号を追っていくとパルスカウント検波が動作していない IFをさらにヘテロダインした1.96MHｚは専用IC TR4010A まで来ているがAF出力が出てこない これは困った
 |
|
|
|
|

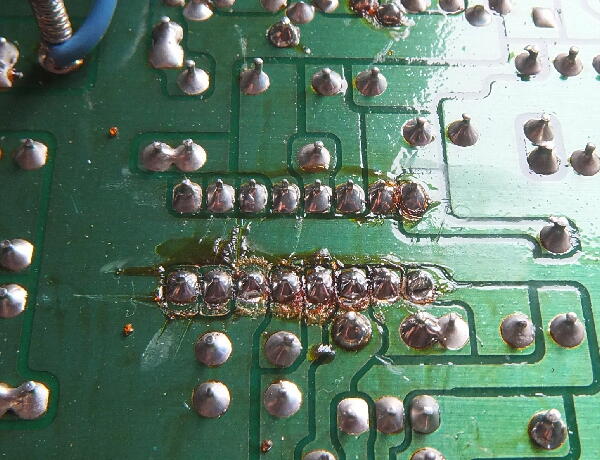

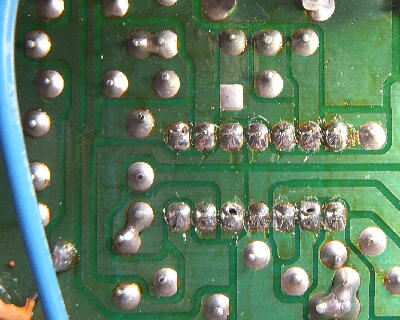

基板ハンダ面を見ると問題のTR4010Aは交換したのか付け直した跡が…
又AN610も交換したのか ハンダが回り切らず穴が見える 2個のICを交換してもだめで諦めたのか？ だとすると他に原因があるらしい
 |
|
|
|
|

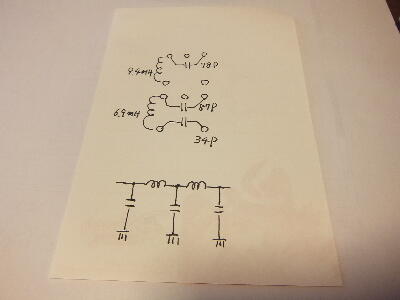

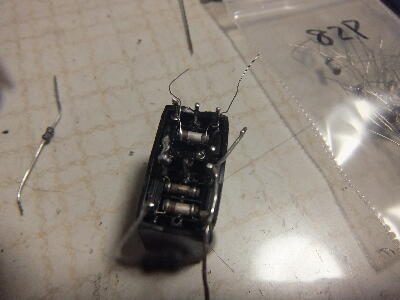

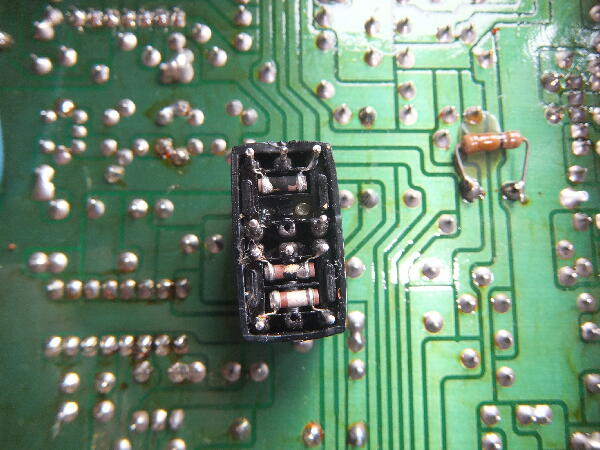

何気なくFIL3導通を当ると対GNDの抵抗値が20Ω程と少なすぎる 怪しいので外してみた 組み込まれたチタコンが黒くなっている π型2段のLPFらしい 黒く付着したものを拭き取ると導通は無くなったので L,C を測ってみると 9.4mH,
6.9mH,78PF,87PF,34PF 元は恐らく82PF、33PFと思われる 回路図では250KHz LPF となっていてLCの値からかなりハイZの設計のようだ

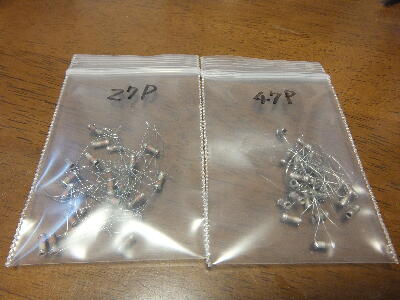

10Kボビンにコイルを巻いていた頃の太陽誘電チタコンが手元にあったので見てみたが綺麗 保管が悪いと変色するのか？
 |
|
|
|
|

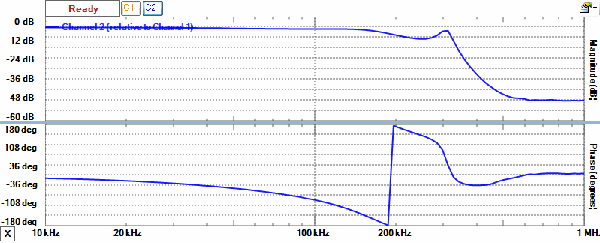

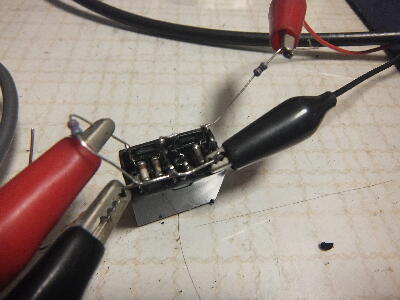

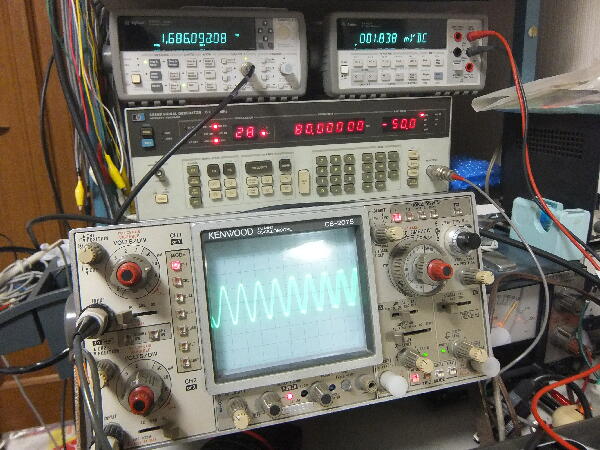

フィルタの特性を測ってみた
念のためチタコンを交換してみたが特性は変らず
 |
|
|
|
|

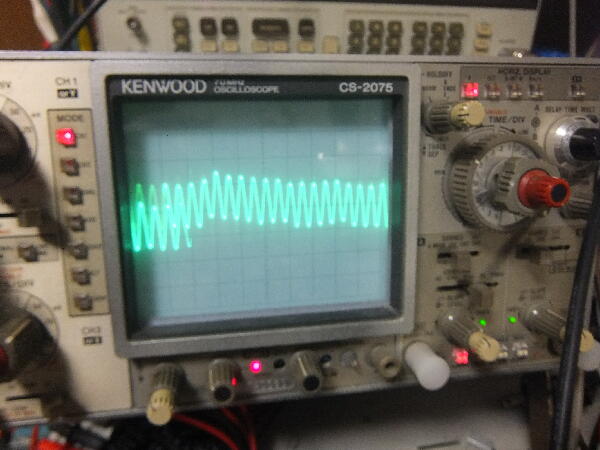

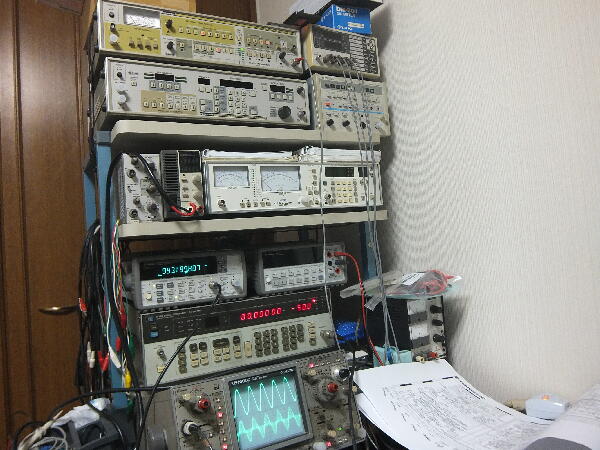

| フィルタを戻し試すと何も波形が出てこなかったTR4010A⑤ピン出力から変調波は出てくるようになったが酷いノイズが乗っている なかなか手強い このふらつく症状は半導体不良特有の気がする TR4010Aが不良の様だ 交換されたと思ったハンダ跡はただ再ハンダしただけ？とりあえずICを取り外しコンポジット信号を⑤ピン パターンに直接入れて以降のMPXが動作するか試してみる |
|
|
|
|

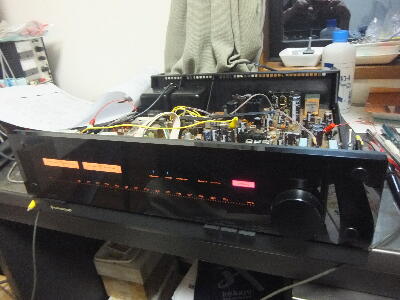

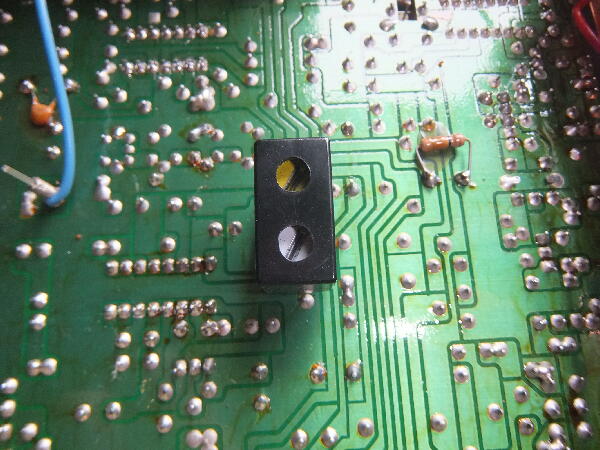

TR4010Aは外してICソケットに替えたのでここへコンポジット信号を入れた状態にしてANTへ適当な80MHz程のキャリヤのみの無変調で受信状態にするとMPXは正常に動作してステレオインジケータが点灯 セパレーションは良好 パルスカウント検波さえ動作すれば何とか直りそう
家にあるKT-990もパルスカウント機だがTR4011が使われていて互換性はない TR4010AはKT-8100やKT-8300に使われているので部品取り機を探さなくては
続く
 |
|
|
