2016/9/3

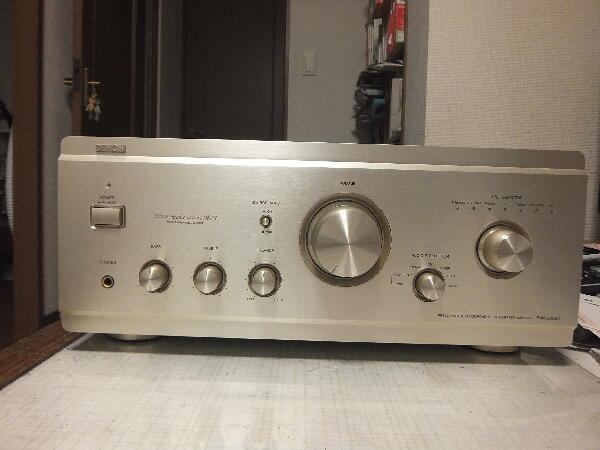

”Rch出力が小さいです ノイズも出ます” ジャンク H/Oで購入
 |
|
|
|
|

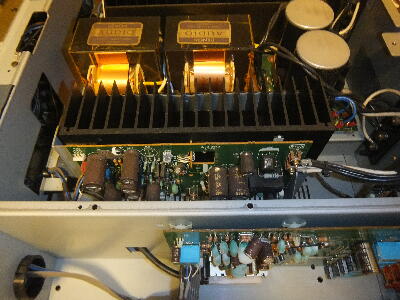

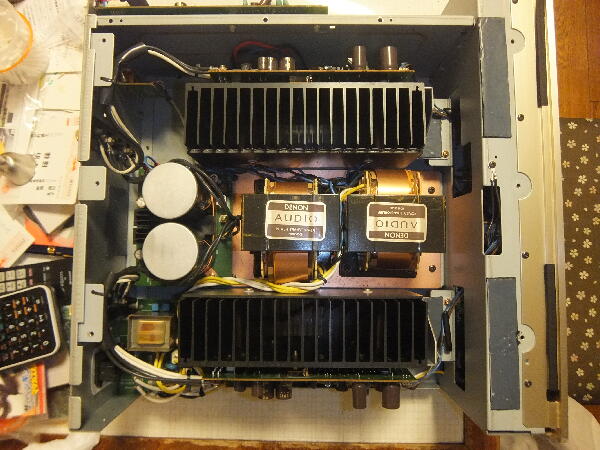

中を見てみる
焼損などは無さそう
 |
|
|
|
|

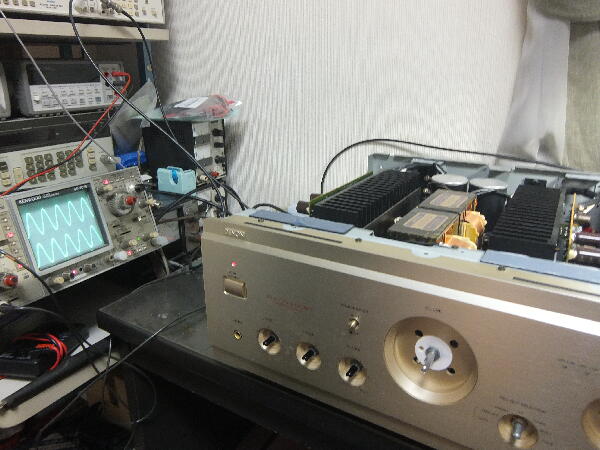

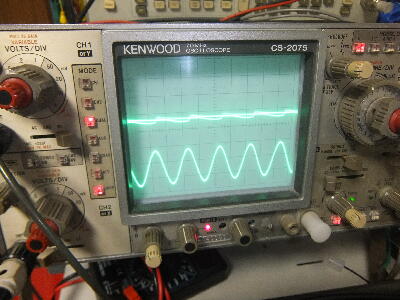

電源を入れて見るとH/O表示通りRchがおかしい レベルが低い以前でまともな波形は出ず動作していない
 |
|
|
|
|

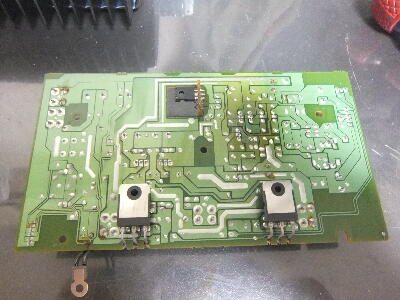

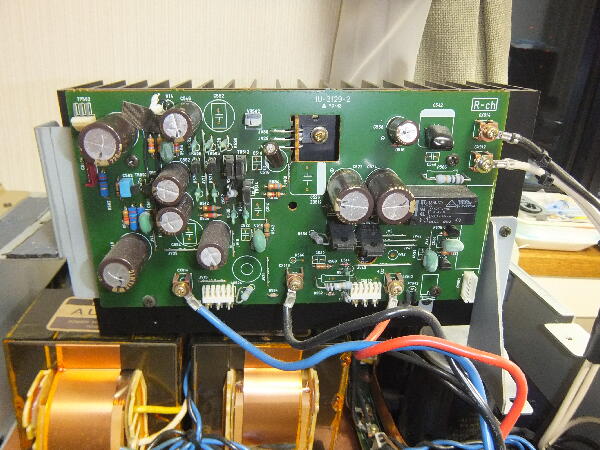

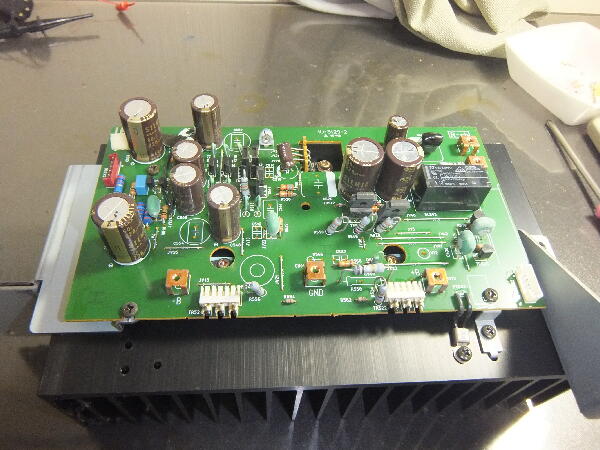

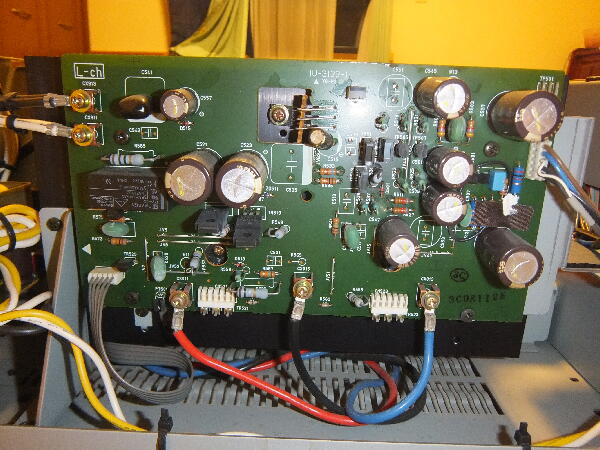

RchパワーAssyを外して基板ハンダクラックなど起きていないか調べる

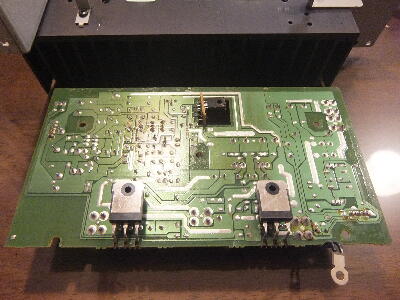

可也発熱するのかグリーンマスクは変色し やはりクラックが起きていた

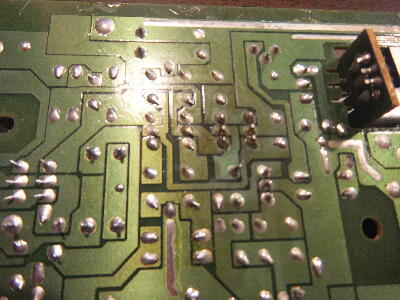

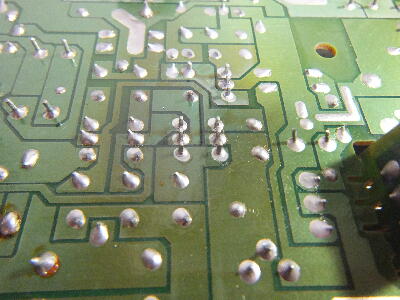

トランジスタ頭側を前後に動かすとハンダ面足が動きクラックがはっきり分かる
 |
|
|
|
|

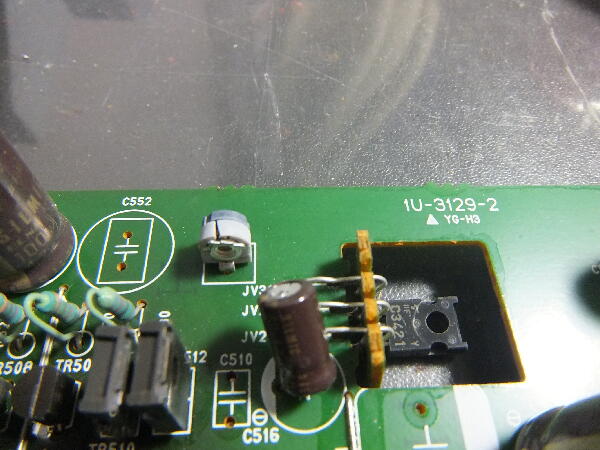

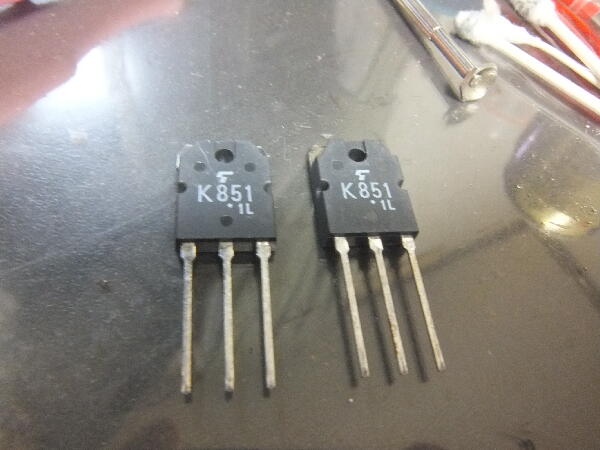

パワーFETは正常そう 穴の隙間からK851と読めるので東芝2SK851が使われている様だ
DENONのうたい文句のFETは特別なカスタム品かと思ったが一般的なスイッチング用のもの ただTO3Pリードタイプは姿を消しつつあるが…
ボントンで手に入り代替も色々ありそう |
|
|
|
|

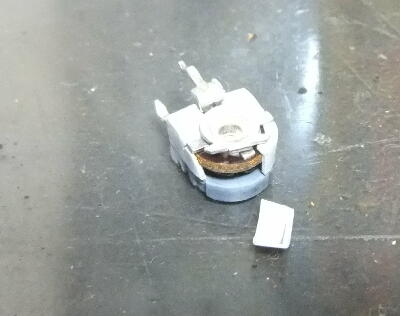

トリマVRカバーが割れている
抵抗体自体は問題なさそう
 |
|
|
|
|
Lchは動作しているがクラックは起きていると思われるので点検 怪しい箇所があった
 |
|
|
|
|
|
|
|

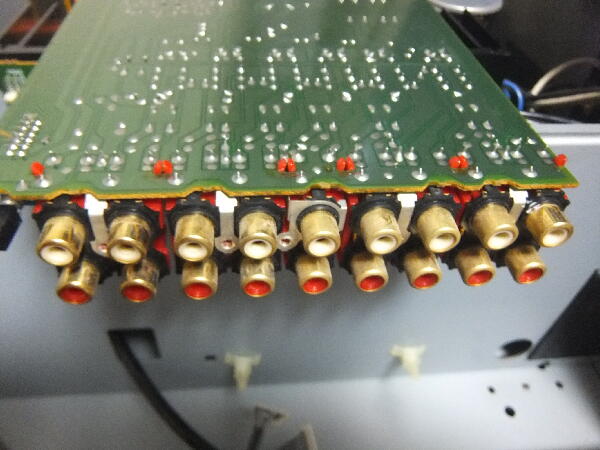

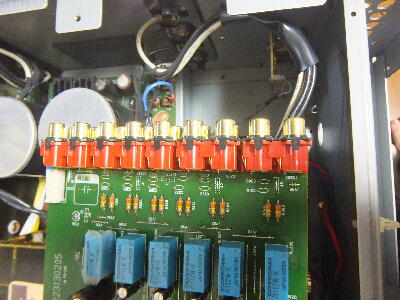

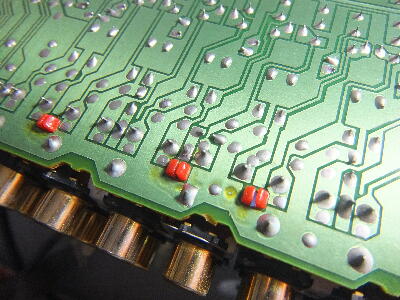

ピンジャックのハンダも確認
序に金メッキくすみを掃除
 |
|
|
|
|

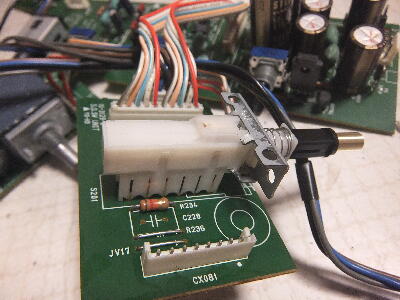

ソースダイレクトSWにガリがありレベルが変動する

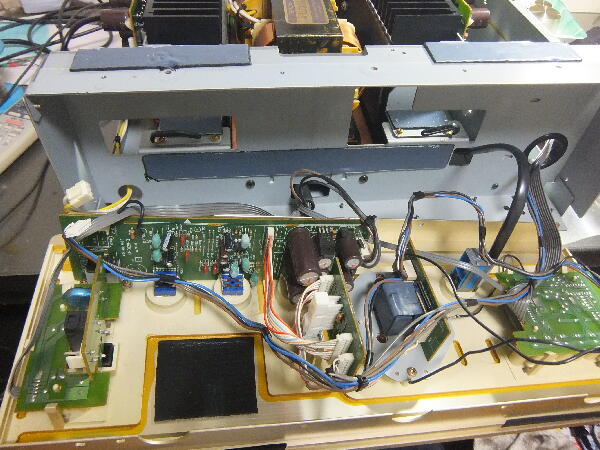

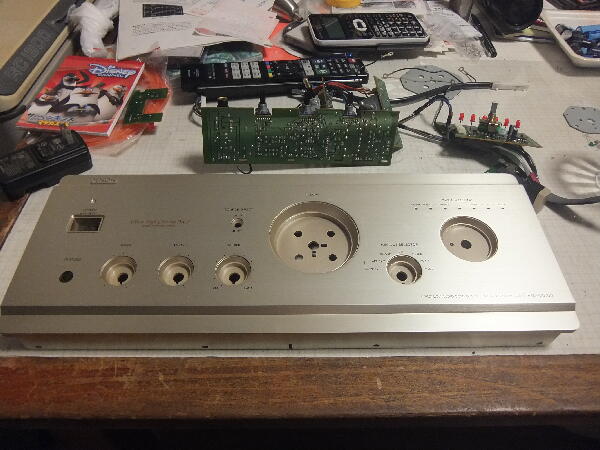

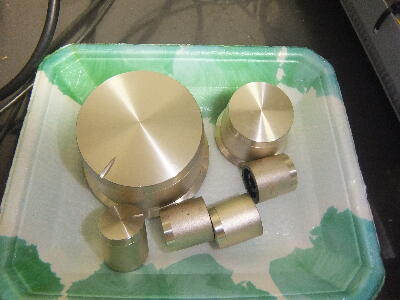

パネルを外す
 |
|
|
|
|

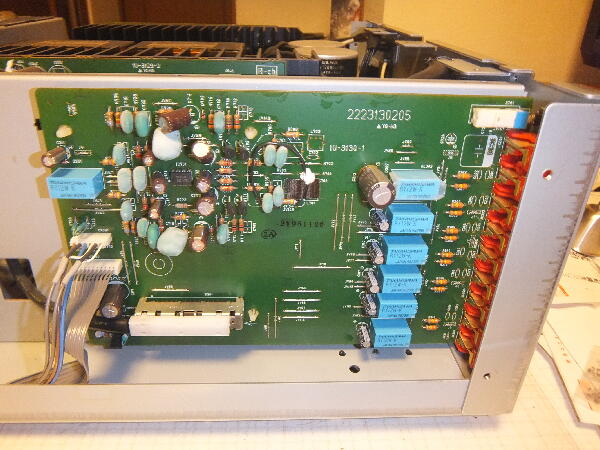

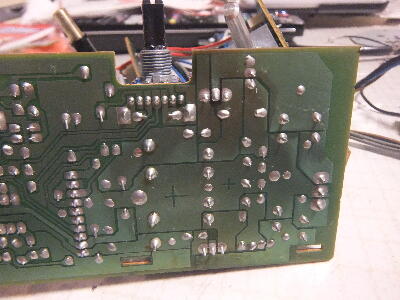

トーンアンプ基板電源部も熱くなるのか変色している クラックは起きていなかったが補修
ソースダイレクトSWは分解し難そうな構造でオルタネートタイプはいつも苦労するので今回はパス
 |
|
|
|
|

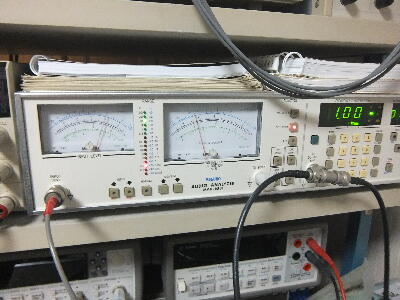

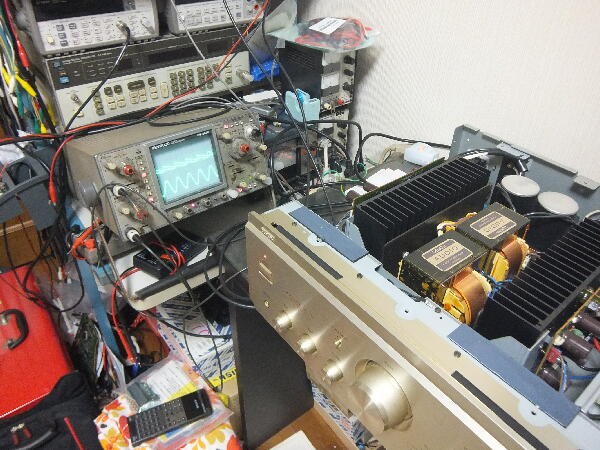

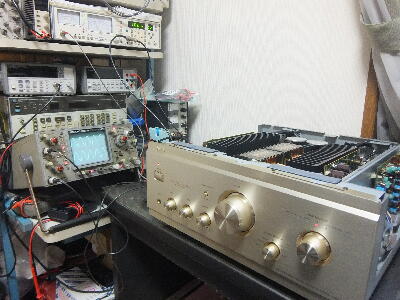

歪は10W出力で左右共.0.01％程で良さそう

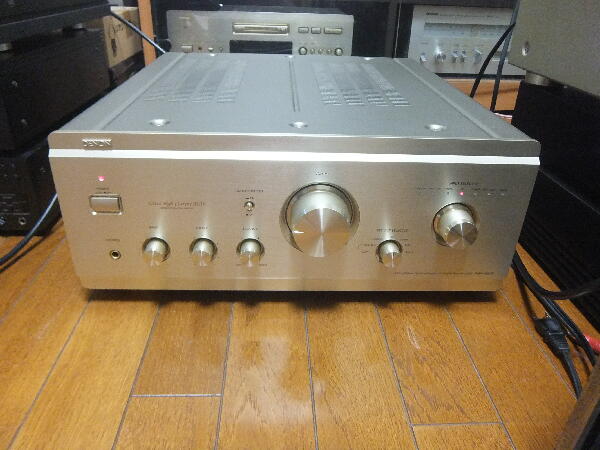

音出し エントリー機ではあるがベストバイとなっていたシリーズの基だけの事はある
 |
|
|
