最近はジャンクフィルム1眼カメラにのめり込んで一年以上放置してあったが調べてみた
サービスマニュアルがネットで見つかったので歪率が多い原因を調べてみる
アイドルは35mAとある エミッタ抵抗は0.33Ωなので約12mVになる
少し多目だったので調整 歪は変化なし

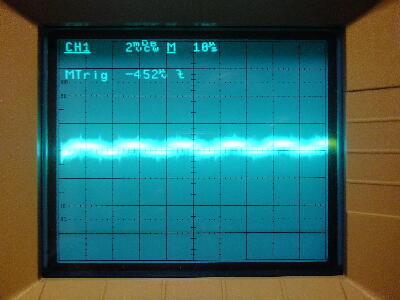

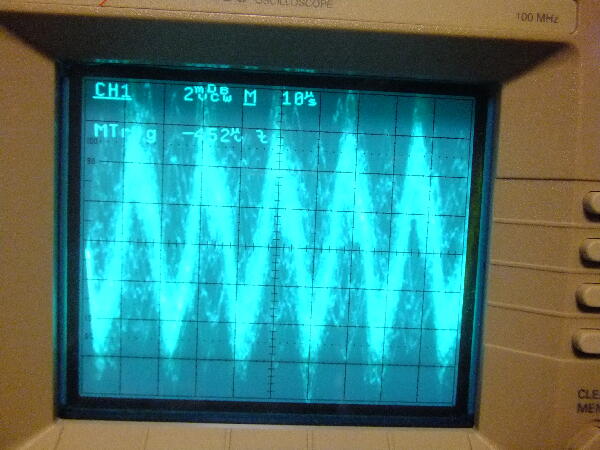

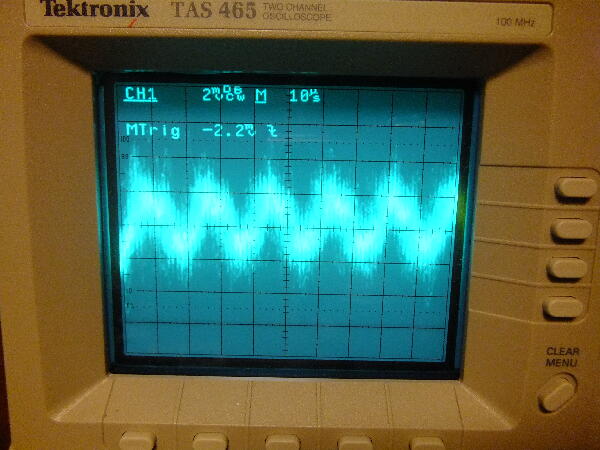

SN比が悪い様で高音トーンVRマックスで基板に手を近づけると何故か50KHz程のノイズが出て筐体に触れると下がる

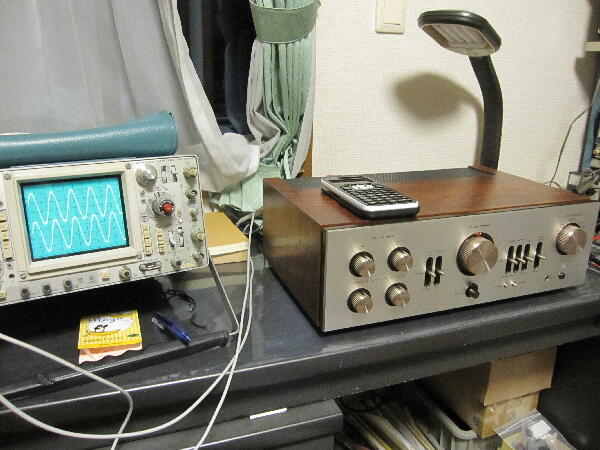

トーンOFFで筐体に手を触れると歪は1/3程に下がる 10W出力では0.06％でやや多目 ノイズが下がる為だろうがはて？
昔 自作プリアンプの配線引き回しやアースポイントで試行錯誤した事が思い出される
 |
|
|
|
|

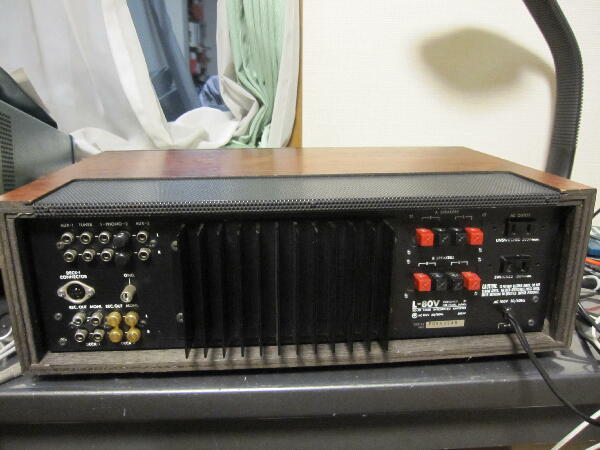

ケースに入れるとハンドエフェクトは無くなりシャーシに触れても影響は出なくなった

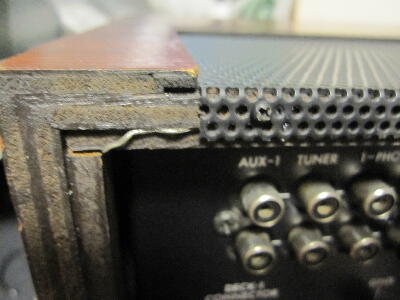

ウッドケースにはシールド板が貼られ天板パンチングメタルにメッキ線で接続してある
 |
|
|
|
|

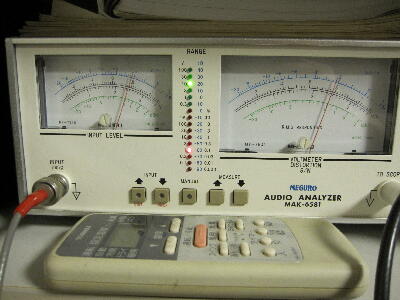

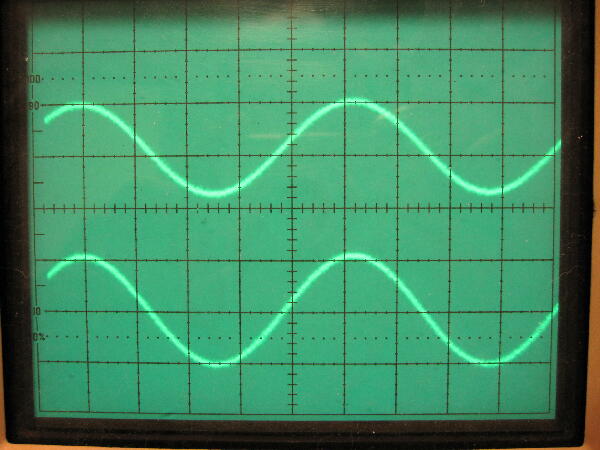

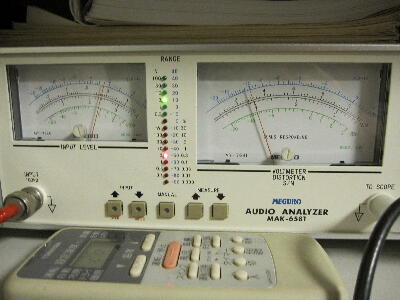

0.1W、1W、10W時の歪率を計ると0.25%、0.1%、0.07%程とレベルが低い程多い傾向は変わらず
 |
|
|
|
|
パワーアンプのSN比が悪くこの為パワーが低い時程歪率が悪くなっている

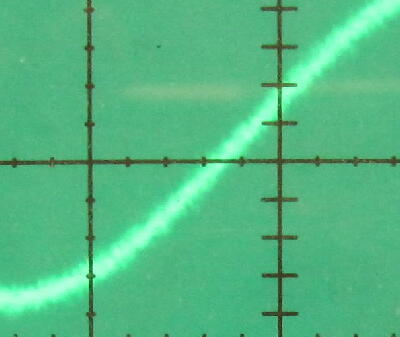

波形を拡大すると濁っているのが見える 聴感上気にならないレベルで使うこともないので諦めた
 |
|
|
