2017/10/25
CX-2000修理後の音出し中にSPリレーが突然落ちたので調べてみる

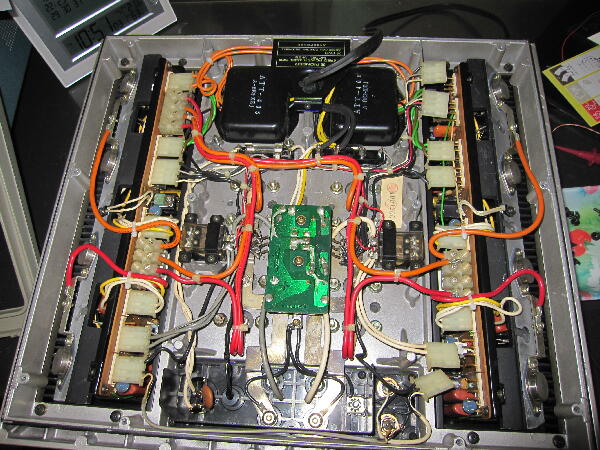

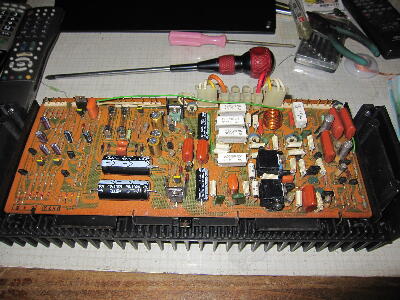

電源を入れて見るとSPリレーはONしないが両chのアンプは動作しておりオフセットは数mVで正常 プロテクタ回路のある側のユニットを外して調べる事にした
 |
|
|
|
|

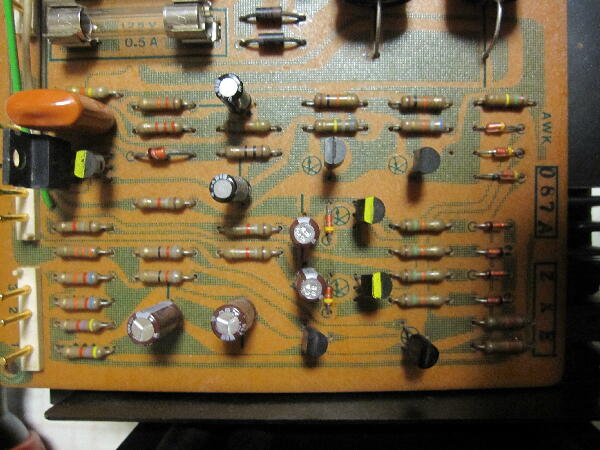

前の修理でプロテクト回路部のケミコンは交換しているのでトランジスタを疑い調べても正常そう

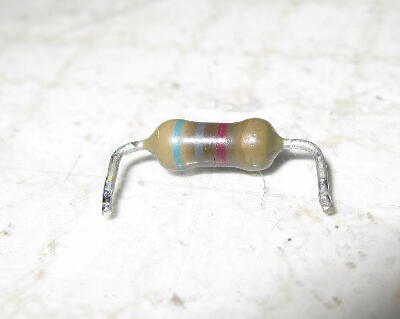

ちょっと離れた所にある1/2W 6.8kが焼けて変色している これが原因かと調べると抵抗値は異常なかったが1W品に交換 ちょっと設計に無理がある？
 |
|
|
|
|
プロテクト回路はオフセット電圧検出と過電流検出、電源投入時ONディレーとなっている様でリレードライブは微小電流をダーリントンで動作させている （約26μAでかなり微妙）計算上は十分ドライブ可能だが…

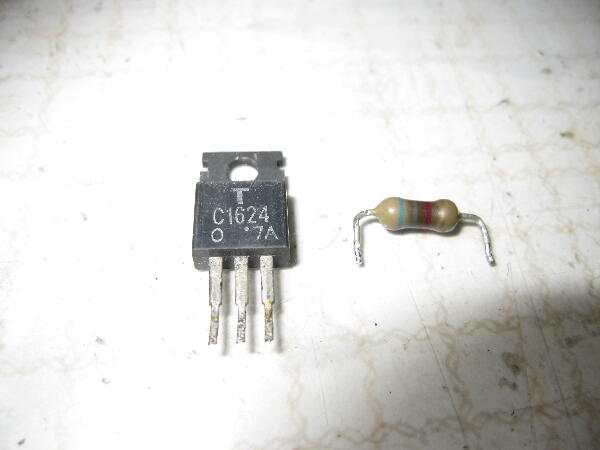

2SC1624が黒くなっていたので外してhfeを計ると約90 問題ないと思うが念のため140ある手持ち代用品に交換 |
|
|
|
|

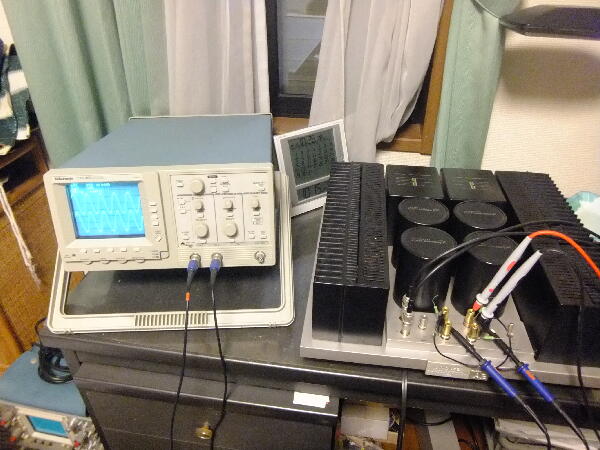

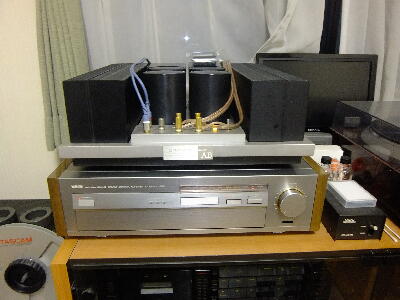

電源投入でSPリレーはONした が 何か釈然としない 原因は良く分からないまま
 |
|
|
