2018/1/11

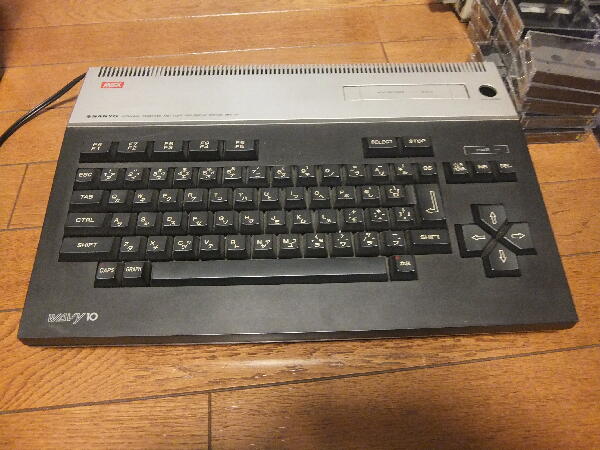

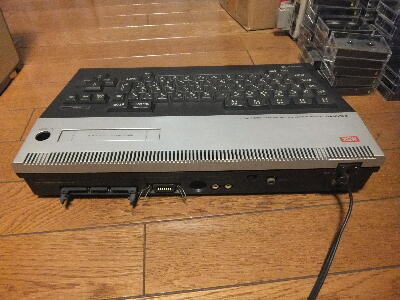

ゲーム用に昔購入したMSX 本機はライトペンが付属でTV（CRT）画面に絵が書けたので子供が面白がって使っていた 仕事ではローコスト簡易検査器コントローラとしてROMパックに8255を組み込みI/Oをコントロールしたことも 本機はプリンタ, I/Oバスコネクタを装備している
 |
|
|
|
|
電源を入れてみるとしばらく入っていたが切れて再度ONしても入らなくなった

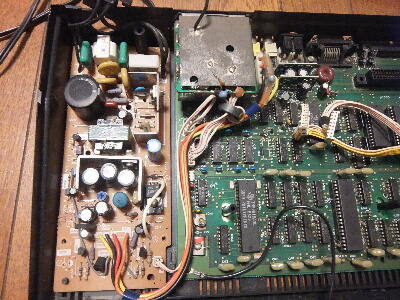

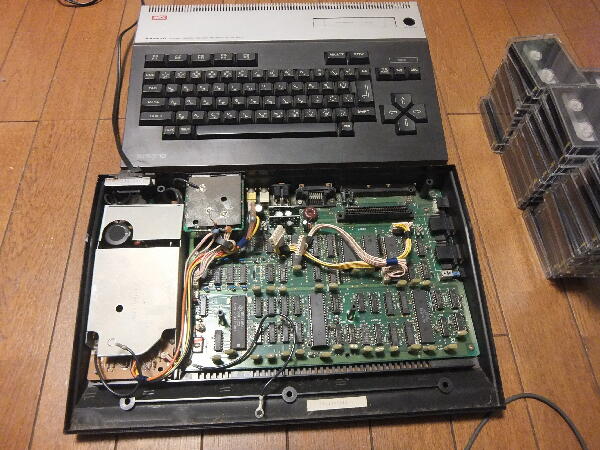

中を見てみる
 |
|
|
|
|

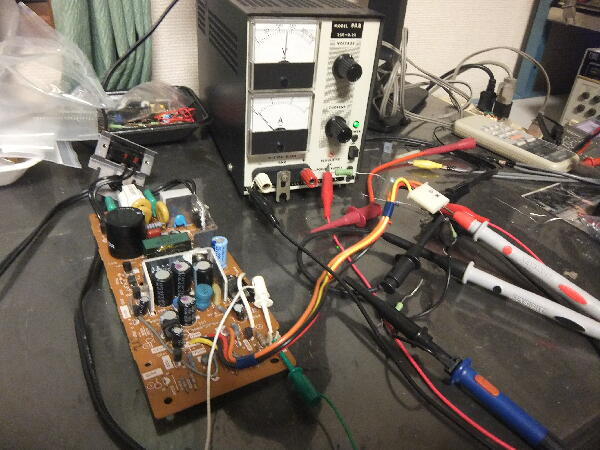

電源基板を調べてみる
出力コネクタに電圧が出ていない 電源基板には2Pのコネクタがあり本体側を辿るとROMパック検出SWとつながる様でb接なのでコネクタをクリップで渡ると出力が出てきた
 |
|
|
|
|

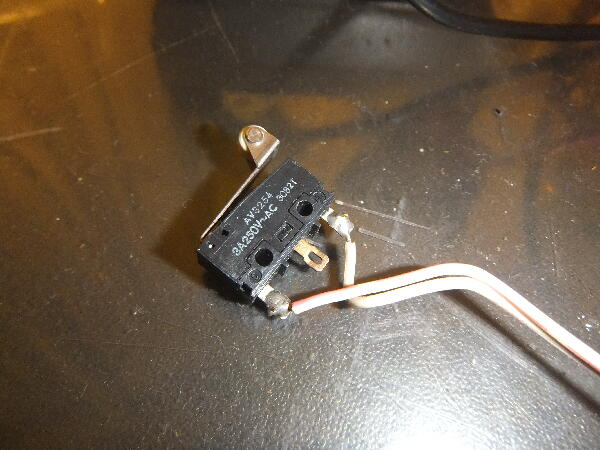

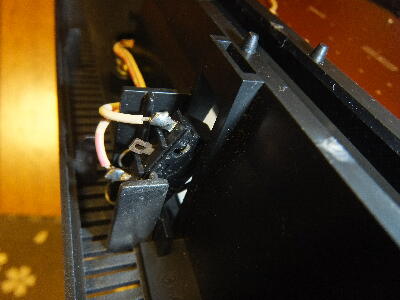

リミットSWの接点が不安定 ON抵抗がふらついている

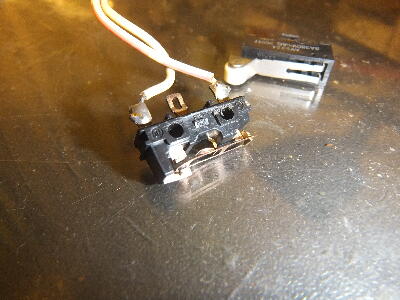

ばらして接点を掃除
 |
|
|
|
|

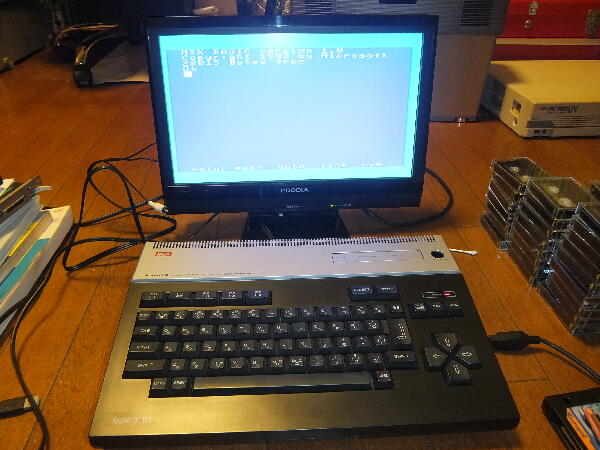

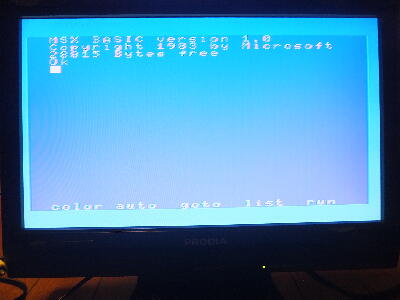

電源は入るようになりBASIC画面は立ち上がるがゲームROMパックを入れると電源が切れたり不安定で動作しない
 |
|
|
|
|

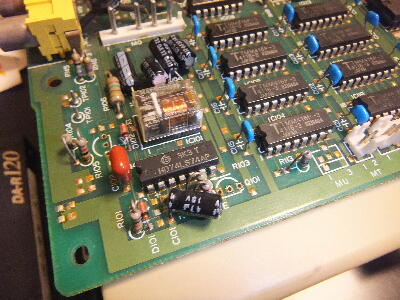

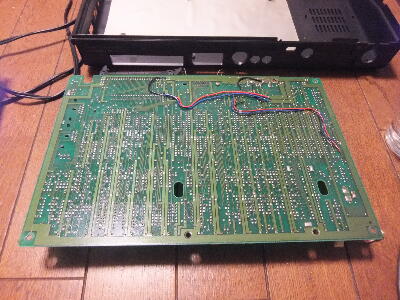

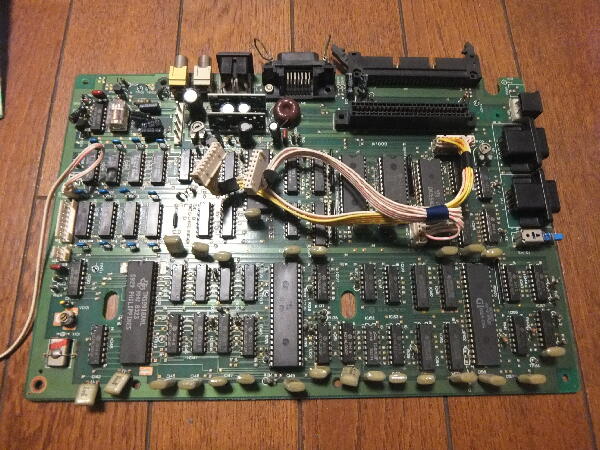

メイン基板を見てみる ROMパック検出SWの取り込みに関わるTrは交換しておく

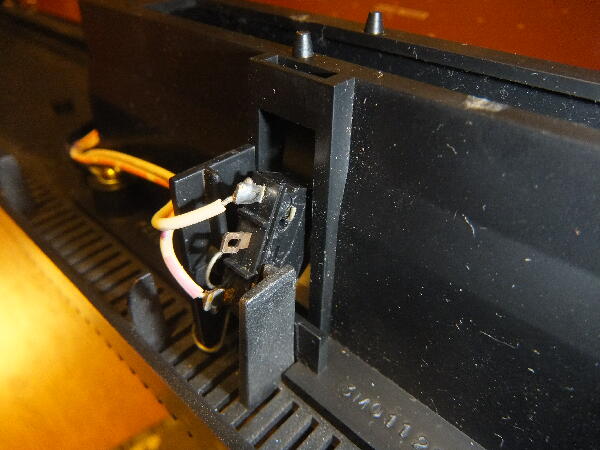

SWを押さえるバネの組み付けが悪かったようで組み直し
 |
|
|
|
|

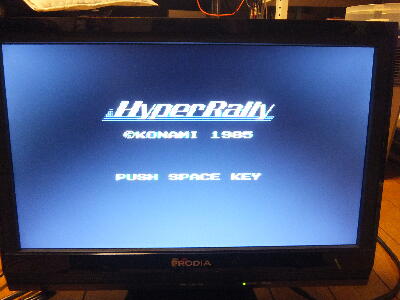

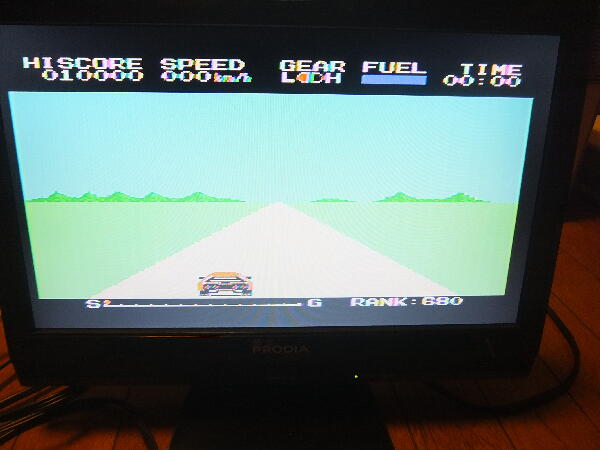

ゲーム画面が立ち上がる様になった
 |
|
|
