2018/6/9

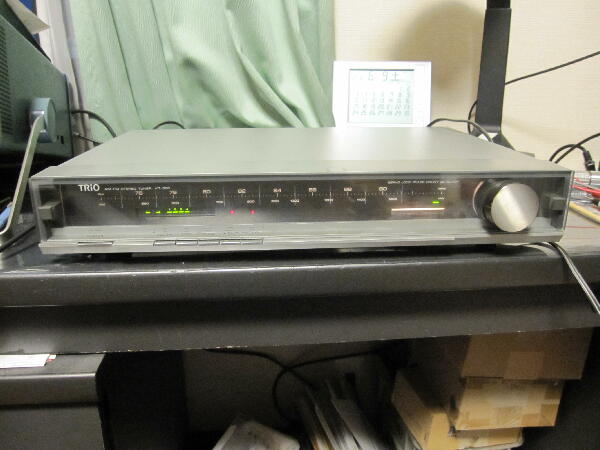

”電源は入るが受信出来ない” 秋田県 H 様修理依頼品

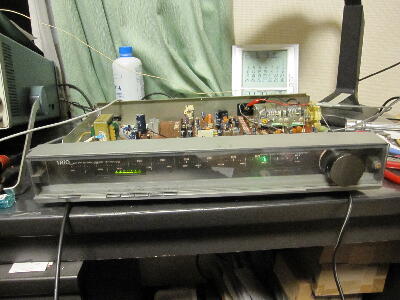

電源を入れてみると感度は悪いが信号源レベルを上げると受信してステレオも復調出来てチューニングロックも機能している
指針照明が点灯せず受信周波数と目盛りとは可也ずれている
 |
|
|
|
|

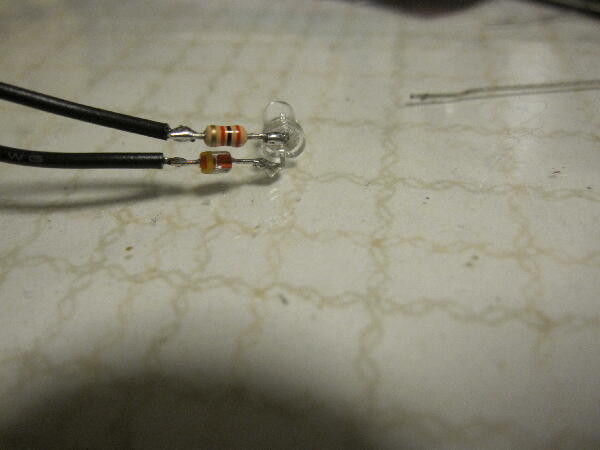

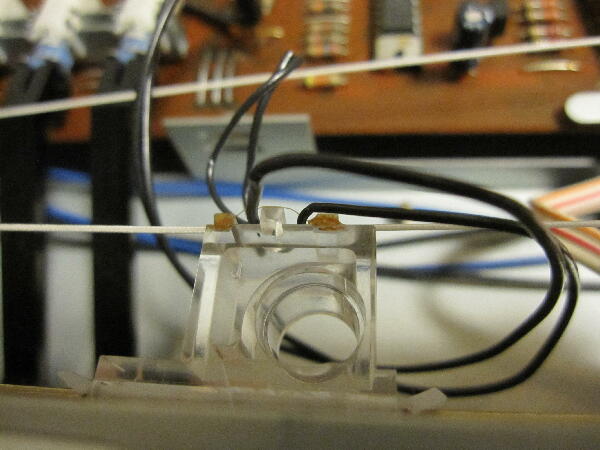

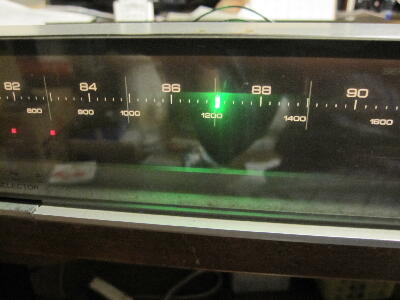

指針照明は麦球 AC 9V 駆動となっていたのでこれに合わせ緑LEDを取り付け 夜見ると高輝度の為ちょっと明る過ぎたか
 |
|
|
|
|

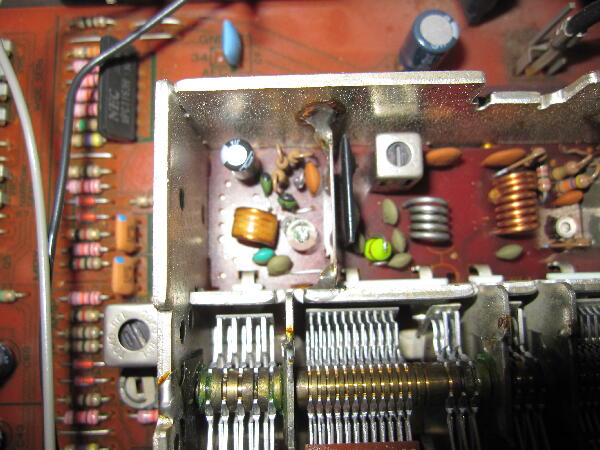

目盛りを合わせようと局発トリマコンを回しても変化しない トリマコンの不良？

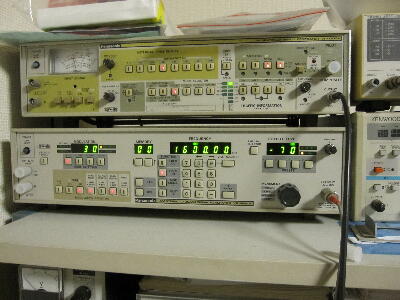

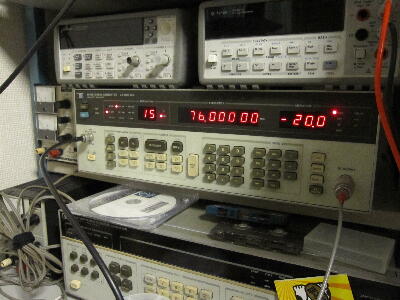

信号源76MHzでは目盛り77.4MHzとなっている

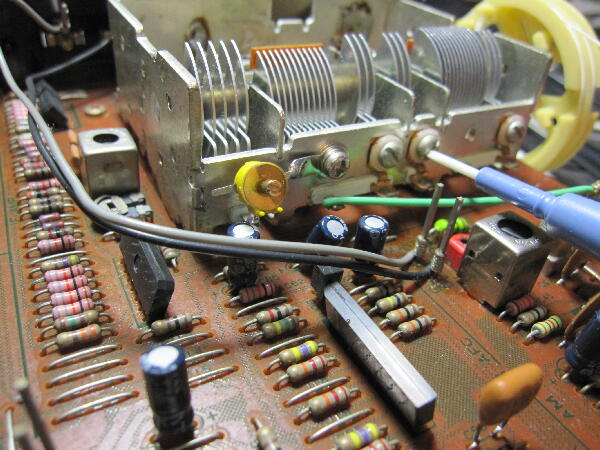

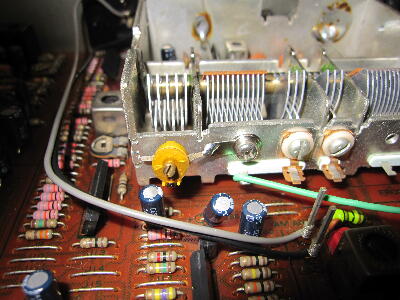

トリマコン交換はフロントエンドASSYごと外す必要があり大事になるのでトリマコンを壊して足をカット 代わりにバリコン外部に手持ちトリマコンを取り付け
 |
|
|
|
|
トラッキング調整 コイルは空芯でコア調整は無くトリマのみ 調整で感度は良くなった 自分が手に入れたKT-990はほぼ目盛りが合ったが本機は上手く合わない バリコンの問題か？念のためセパレーション、パイロットキャンセルなど調整 殆どずれていなかった
AMもトラッキングが合っていなかったので調整
 |
|
|
|
|

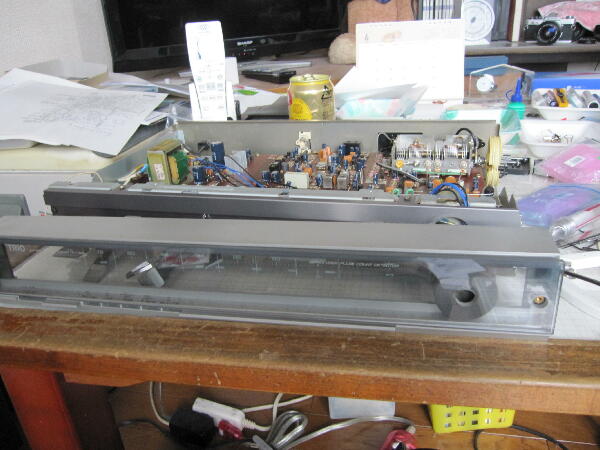

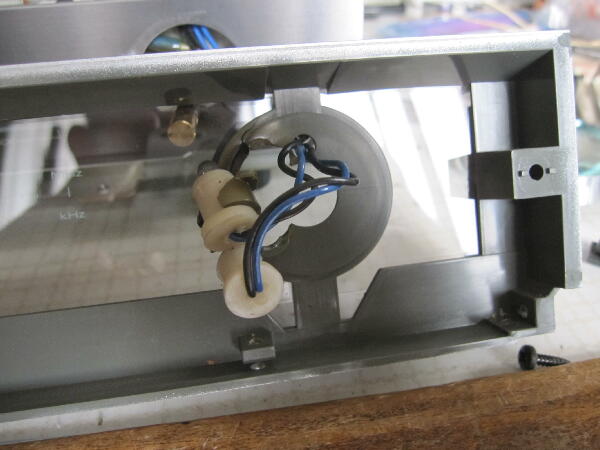

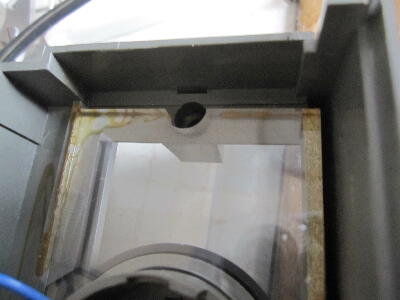

ガラス内側の埃が気になるので外して掃除 ガラスは水洗い ガラス押えが割れている 前に外そうとしたのか内部目盛り板に傷があり押さえ内側スポンジが片側無くなっていた

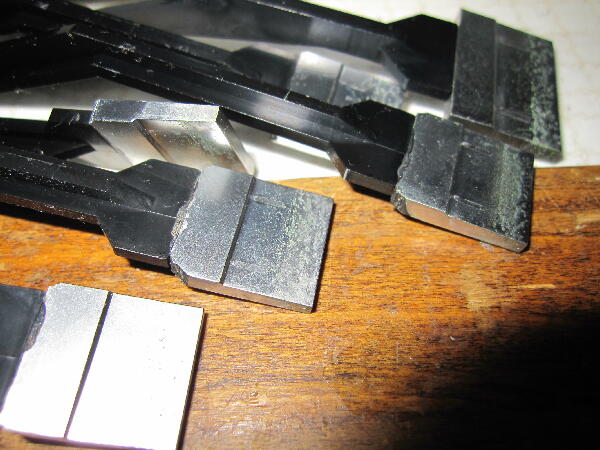

スイッチ頭のプラメッキの錆を落としておく
 |
|
|
|
|

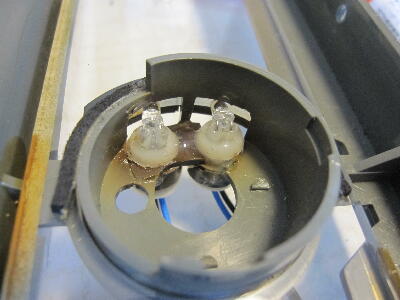

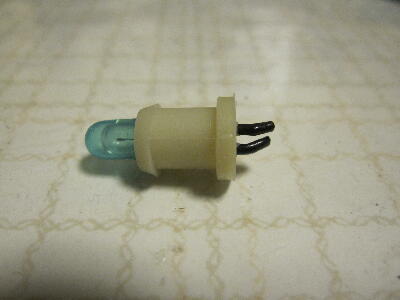

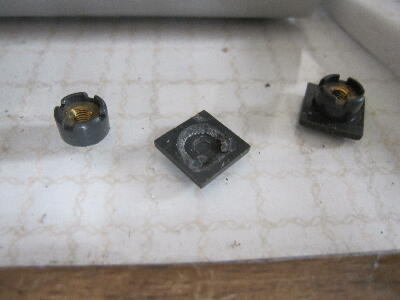

目盛り照光の麦球ホルダ樹脂が熱で劣化したのか変色していて簡単に割れた

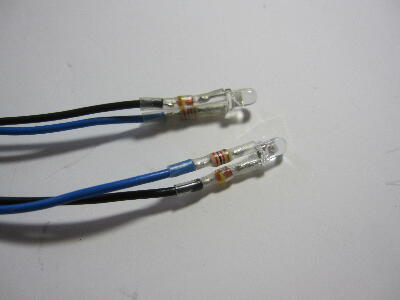

1個は切れているので此処もLEDに交換 ずれない様エポキシで固めておく
 |
|
|
|
|

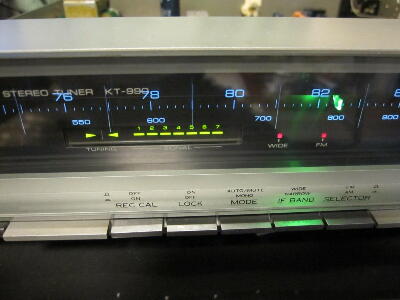

リード線アンテナでも地元 NHK FM名古屋がSメータは6〜7振り感度は良好

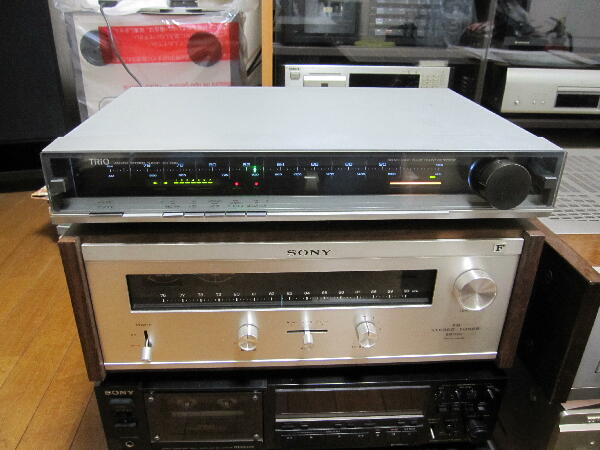

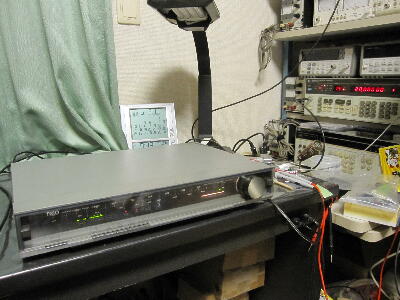

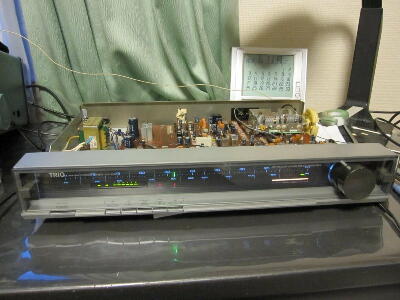

しばらく音出し
 |
|
|
