Σドライブなる思想がいまいち理解出来ない 単にSP末端からNFBを掛けているだけ？SPリレーがONするまではオープンループに近くなりアンプゲンインは多く振り切っていて リレーがONすると普通に戻る 又GNGの引き回しが分り難い
電源トランスセンタータップ、±電源GNDは結局フレームGNDに落ちており何ら普通と変わり無い センシングの+は有効？−はGNDとパラで片手落ち？ DC電源のセンシングと同じ様な考え方と思われSPリレーが介在するためゲインの変動が起きている模様（DC電源の場合センシングがオープンとなると出力電圧は上昇してエラーとなる場合がある） アンプにおいて本当に有効であれば生き残る技術と思うが…
このゲンインが変化する挙動に初め惑わされ回り道をした こんな設計をするのか？

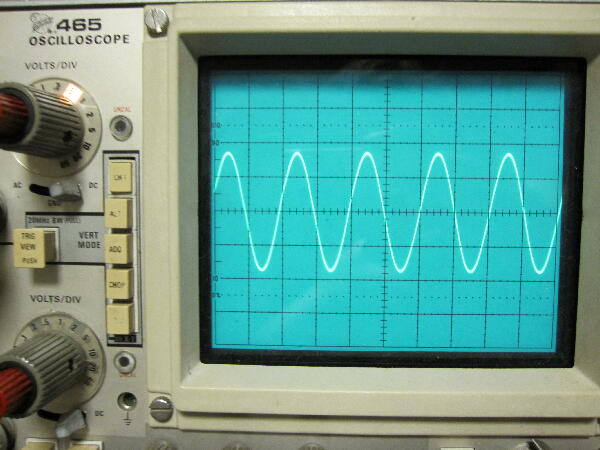

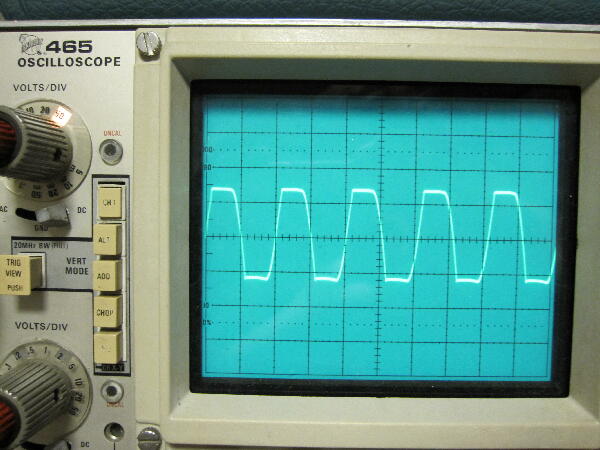

写真上が50V/div 下が0.5V/div 同じ入力レベルで電源投入するといきなり100Vｐ-p以上出てくると驚く SPリレーONで下のレベルとなる |
|
|
|
|

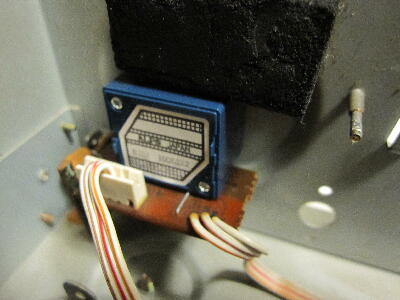

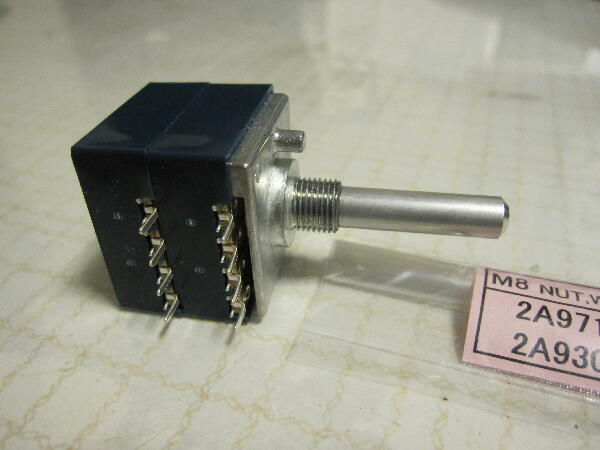

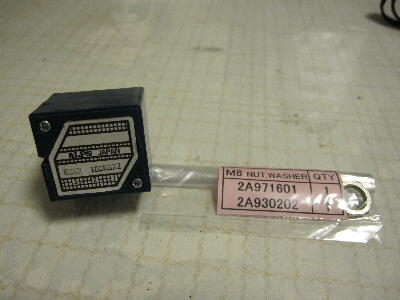

9/6 注文しておいた受注生産のRK27が届いたので組付け
 |
|
|
|
|

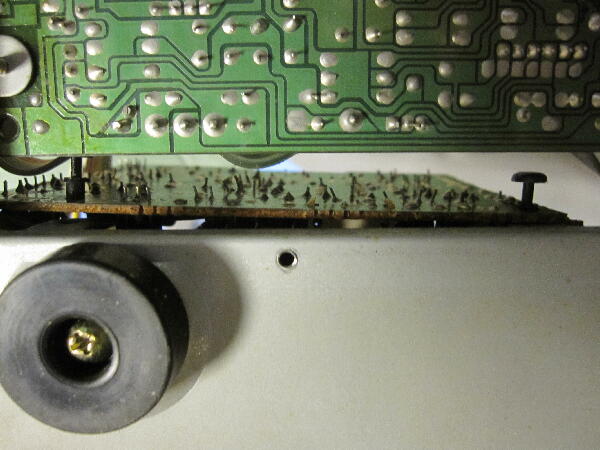

イコライザー基板を外したのかナイラッチのロックが浮いて片側は外れていた

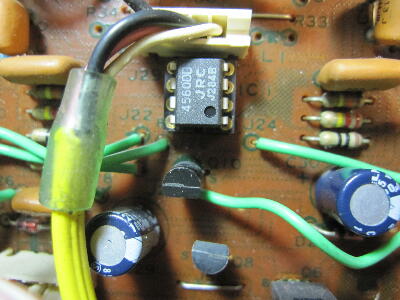

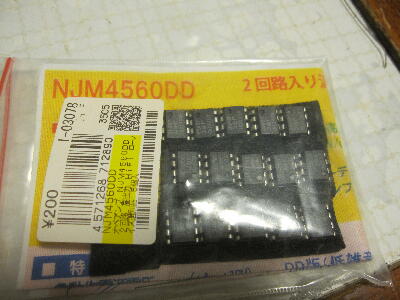

フォノ OPアンプが不良の様で片側が信号出ず JRC4560DNが使われていた ICソケットにして手持低雑音4560DDに交換
ナイラッチを嵌めて基板を固定
 |
|
|
|
|
アイドルがほとんど流れていなかったので40mA弱に調整
オフセットの調整VRは無い

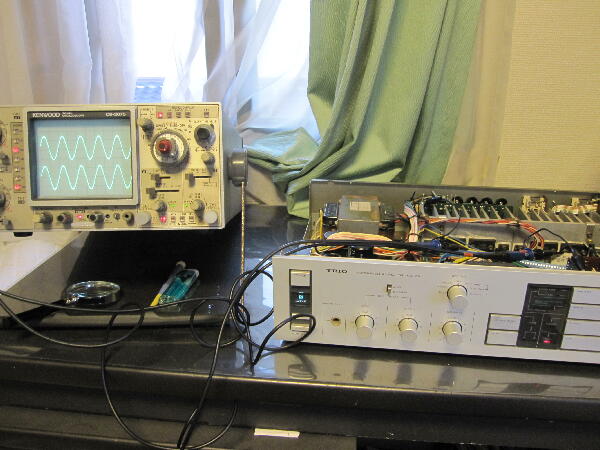

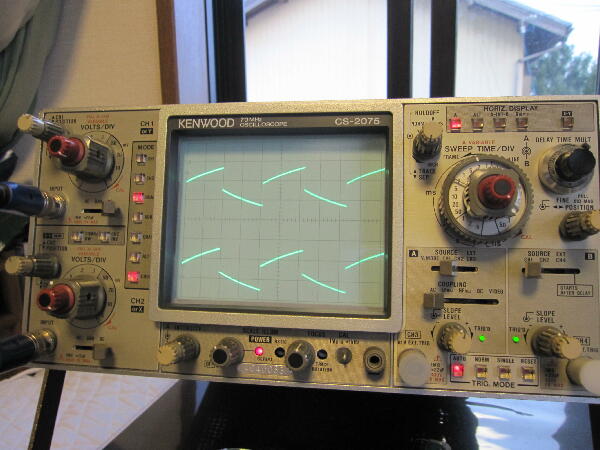

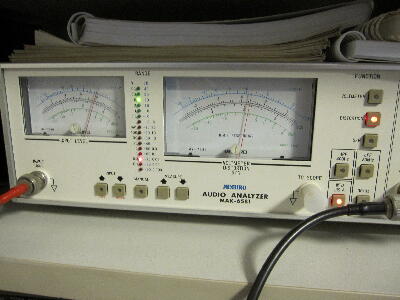

トーン、ラウドネスなど変化するか確認 歪は10Wで0.02〜0.025%程度で問題なさそう
 |
|
|
|
|

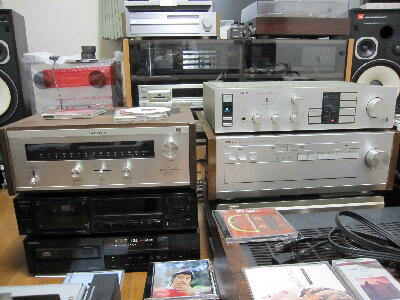

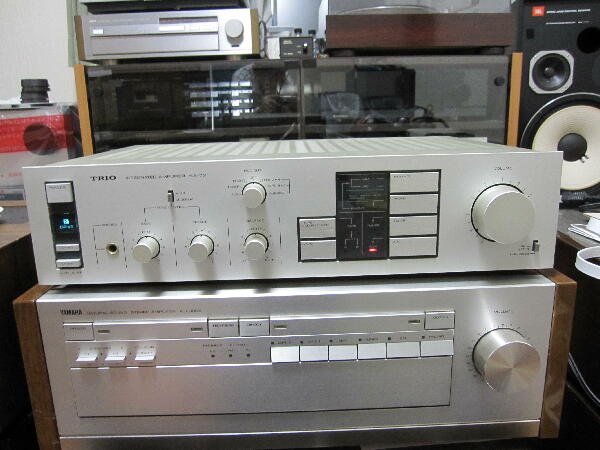

音出し しばらく様子を見て返送予定
 |
|
|
