2018/9/26
”出力管が真っ赤になり右の音が出なくなった 左chからは音が出ている” 東京都 Y 様修理依頼
前にも出力管から閃光が出て交換したとの事
右chに何か問題がありそう 症状からカップリングコンが怪しいが…

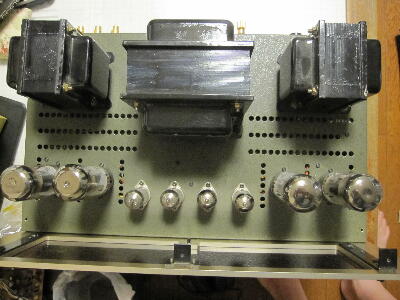

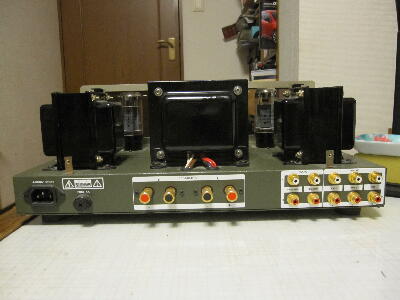

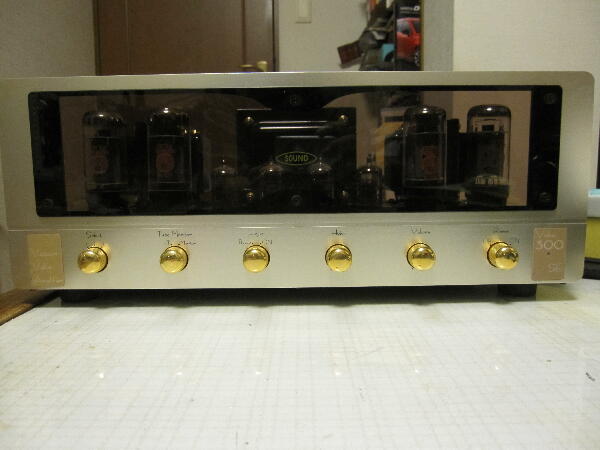

外観は独特でギターアンプの雰囲気 TOKYOU SOUNDはグヤトーンだったので納得
 |
|
|
|
|

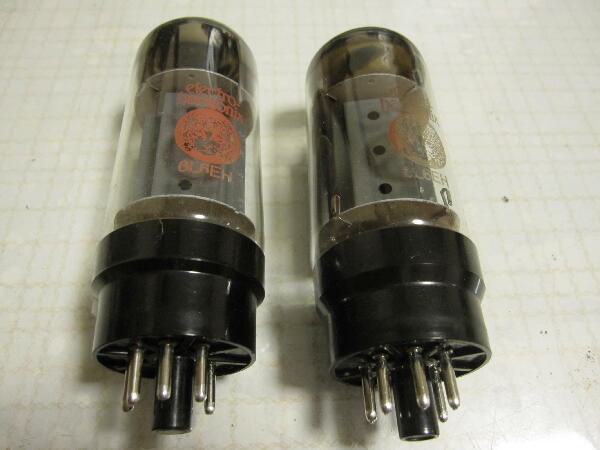

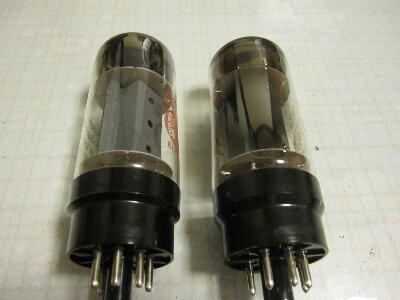

Rchの6L6は1本が熱で変色している
 |
|
|
|
|
調整VRは1個のみ

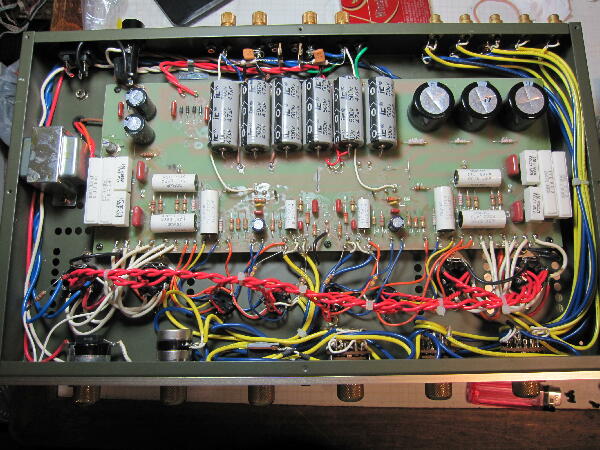

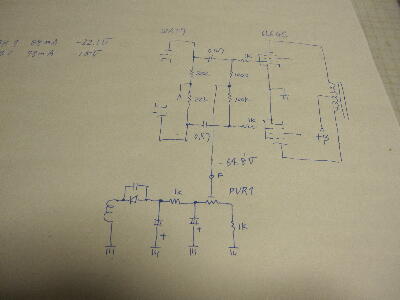

回路図は無いので出力部を追ってみた VRはバイアス調整と思われるがバランス調整は無く左右共一括となっているので4本ペアマッチでないとバランスの取りようが無い
 |
|
|
|
|

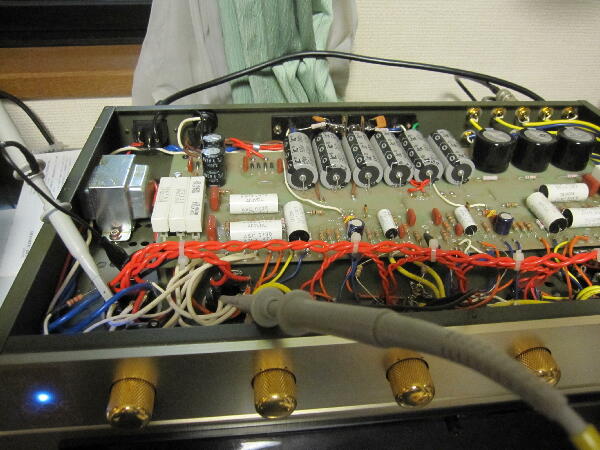

問題のRchの6L6グリッドを見てみた

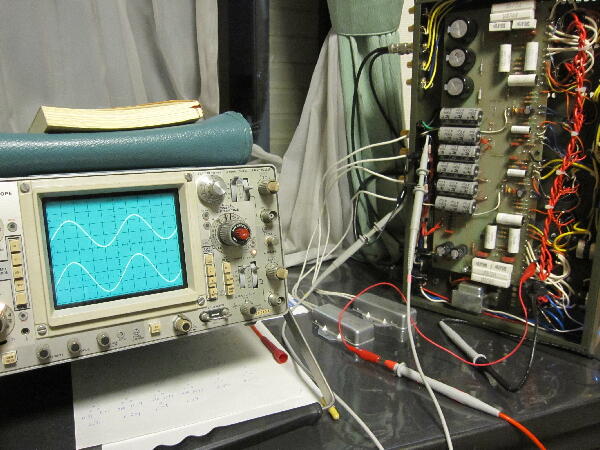

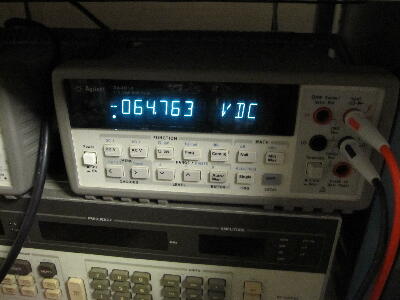

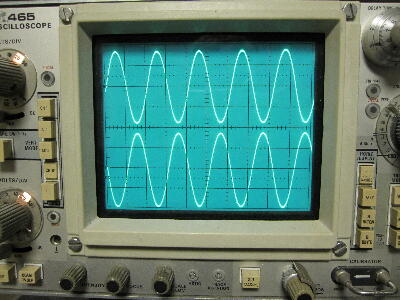

パワー管無しで確認するとバイアスは-64.8V程で入力波形も正常でカップリングコンのリークはなさそう
 |
|
|
|
|
Hojyun ボリュウムがある 何だろう？

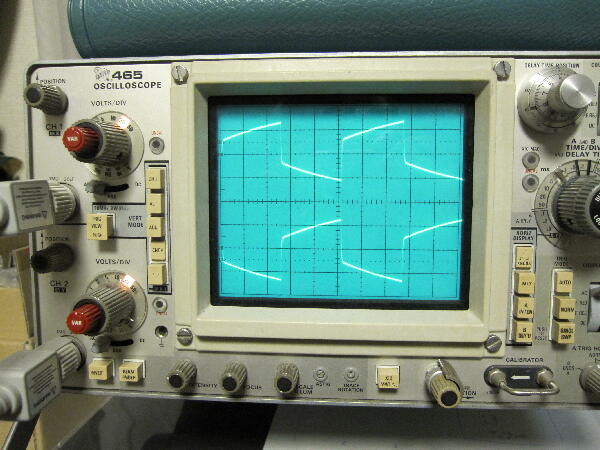

回してみるとローブースト動作となった
 |
|
|
|
|

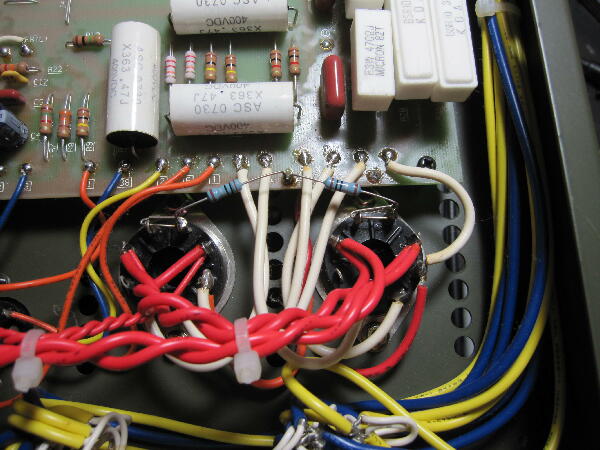

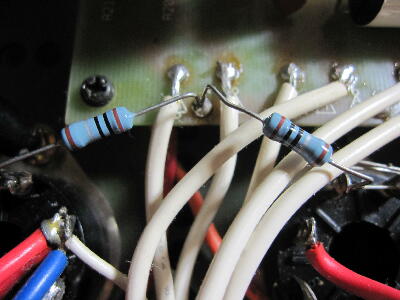

カソード電流がモニタ出来る様金皮1ΩFを入れておく
 |
|
|
|
|

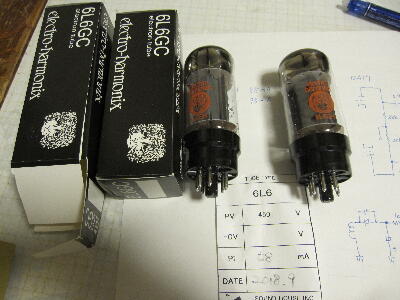

送って頂いた6L6を挿して電流確認
 |
|
|
|
|

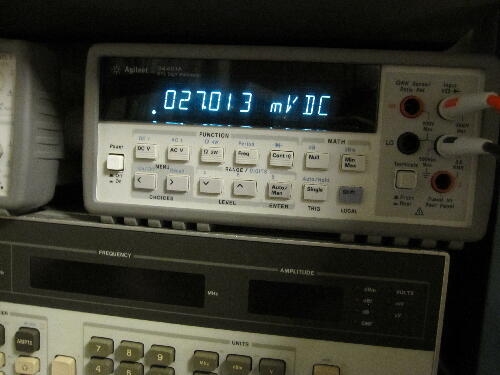

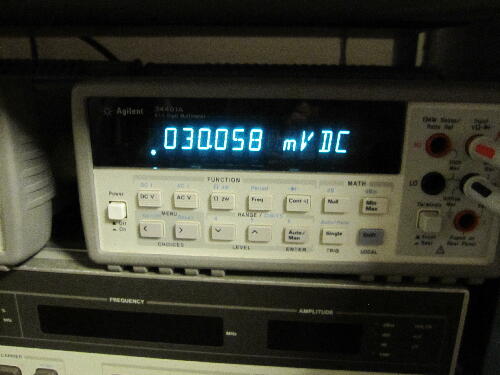

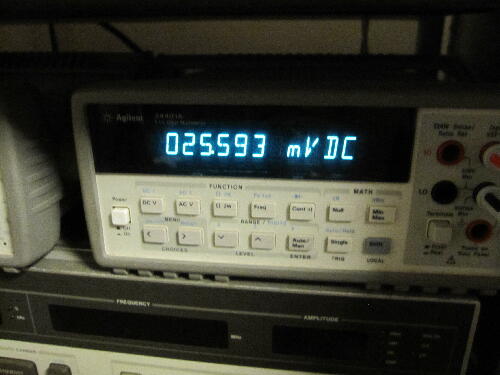

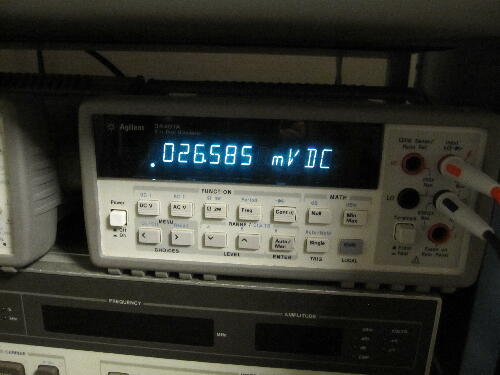

動作していたLchは無信号時25.6mAと30mAでアンバランス 新しいペア管のRchは26.6mAと27mAで良く合っている
Lchも交換したほうが良いと思われるが…
電流は少な目で6L6の規格表ではABⅠ級で80mA程となっている 本機の調整値は不明なので現状のままとしておく
何故パワー管が過電流になったのかは今のところ不明 ロシア管品質の問題なのだろうか
 |
|
|
|
|

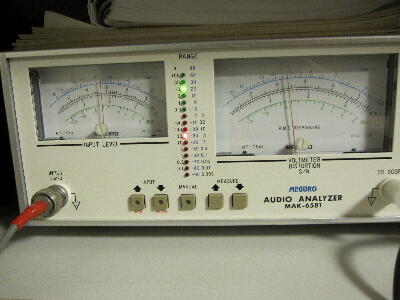

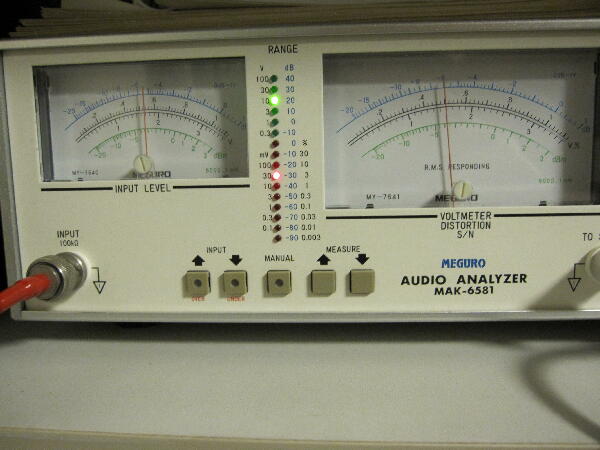

歪は5W時左右ほぼ1.5%程 低いとは言えないがこれが本機の音作りの特徴なのだろうか？
 |
|
|
|
|

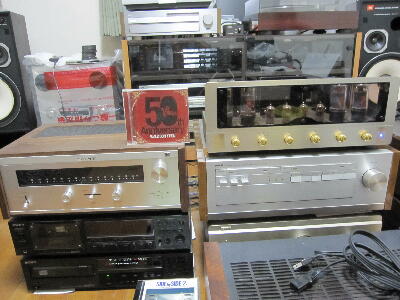

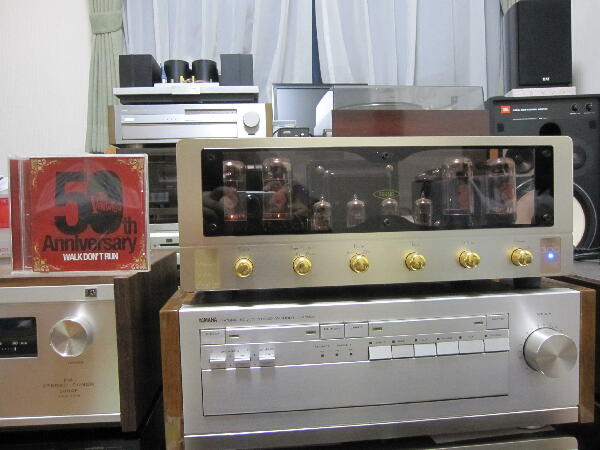

音出し ギターアンプ屋のアンプであればベンチャーズのCDが合うだろうと聞いてみる
しばらく様子を見てみよう
 |
|
|
