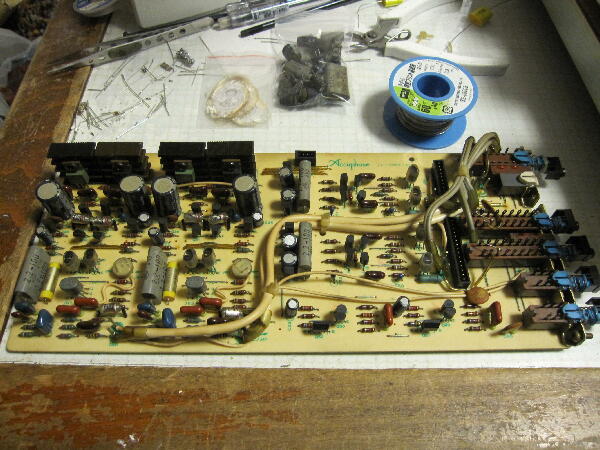

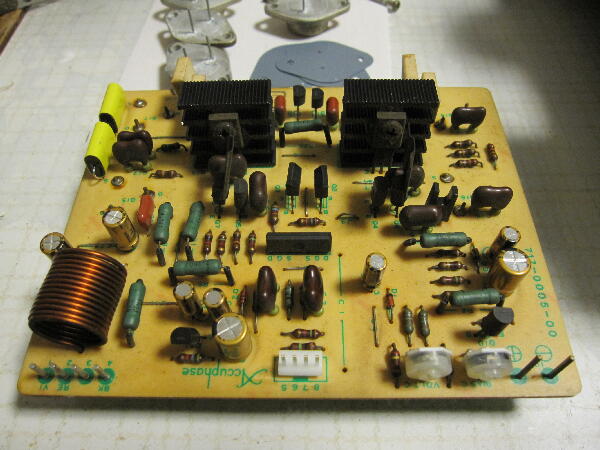

手配したコンデンサが届いたので交換 バイアス、オフセット調整VRも手持の物に交換

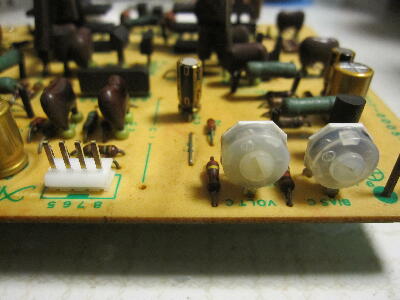

外された？入力コネクタはピッチの合う日圧のものを付けておく
しまった ! 2.2μ/100Vのフィルムコンを頼み忘れた
 |
|
|
|
|

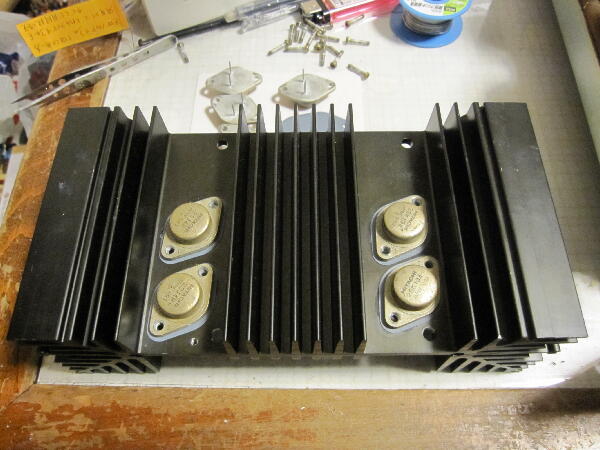

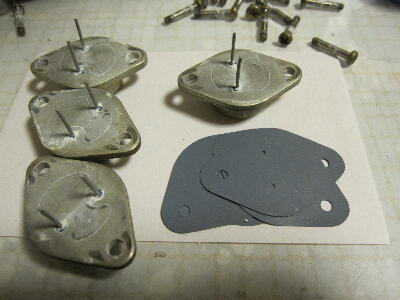

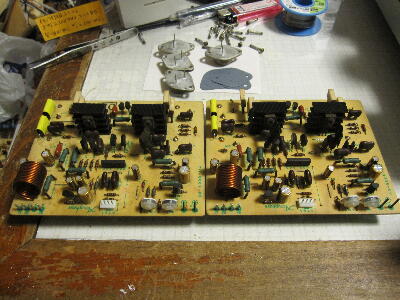

終段 TO-3タイプの日立FET（今や貴重品）はシリコングリスの代わりにシリコンシートで組付け
 |
|
|
|
|

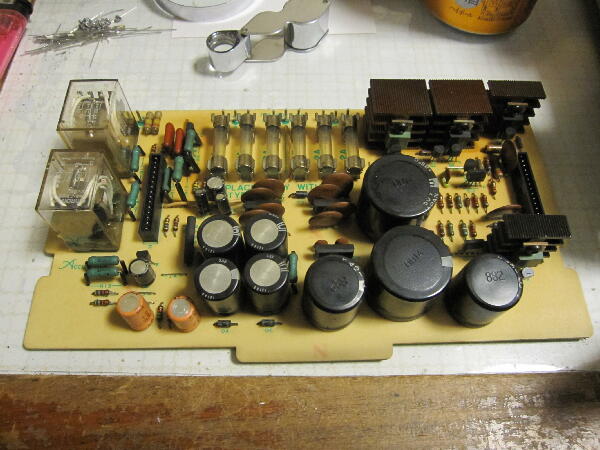

SPリレー基板を見るとリレーを外した痕が…

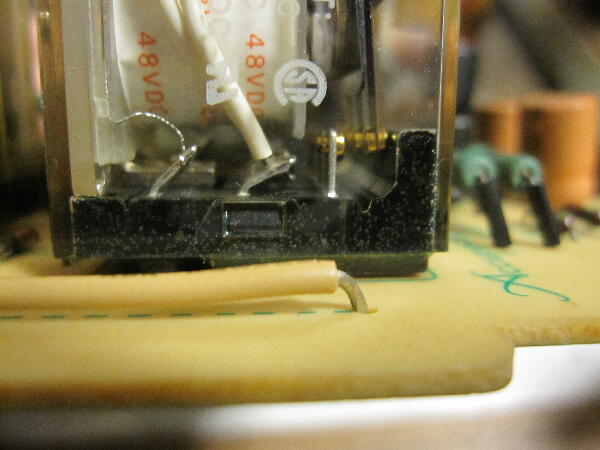

オムロンのMY4-02 DC48V基板付けタイプが使われている（本機のものは接点が4aだがノーマルの4cは購入可能）ケースが接着剤で封印されているので分解掃除は断念 通常は封印されていないと思うが…

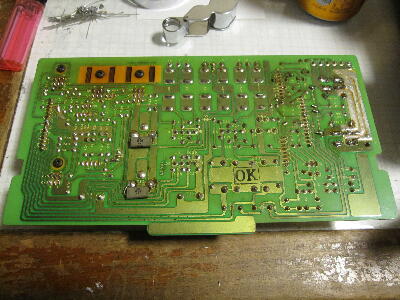

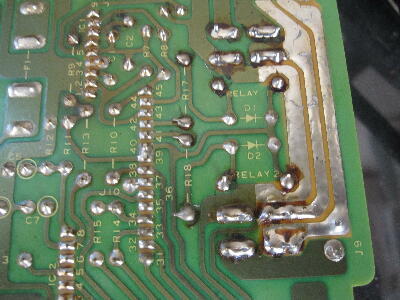

接点は荒れていない様に見えるのでこのまま 発熱の多そうな箇所は再ハンダしておく
 |
|
|
|
|

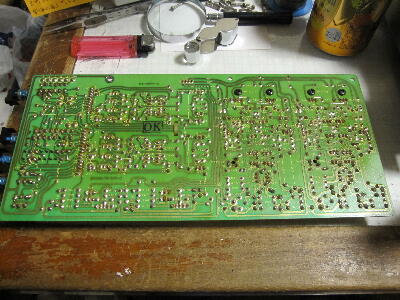

イコライザアンプ部と思われる基板
ハンダクラックは見当たらない
 |
|
|
|
|

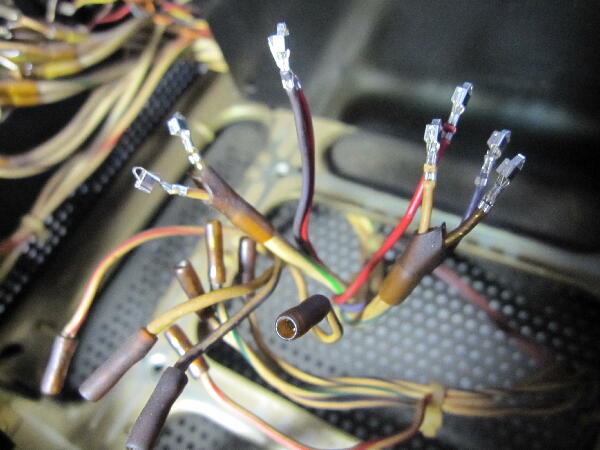

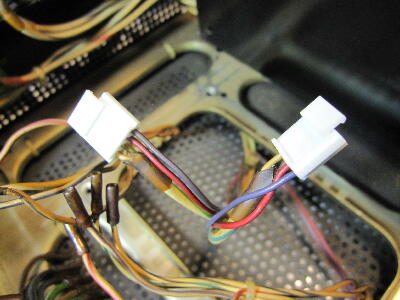

パワーアンプのハンダ付けされていた入線はコネクタにする為コンタクトピンを圧着してハウジングに挿入
 |
|
|
|
|

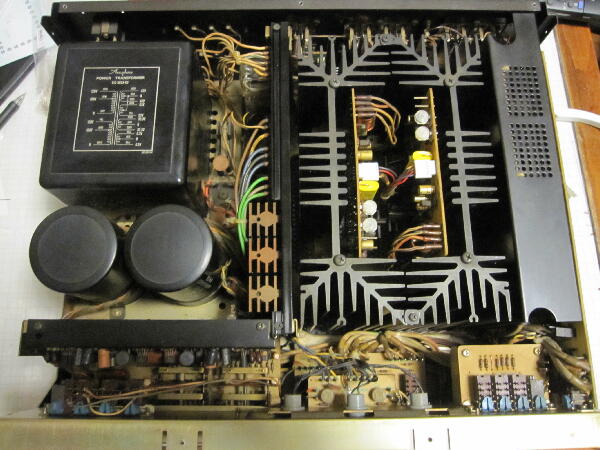

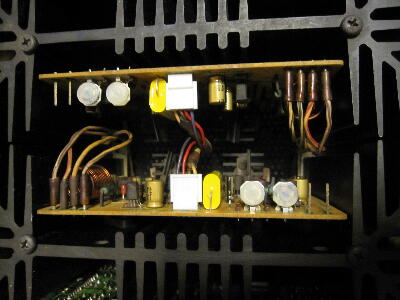

ばらした基板を組み付け
配線色が黄ばみや退色で紛らわしくなっている
 |
|
|
|
|

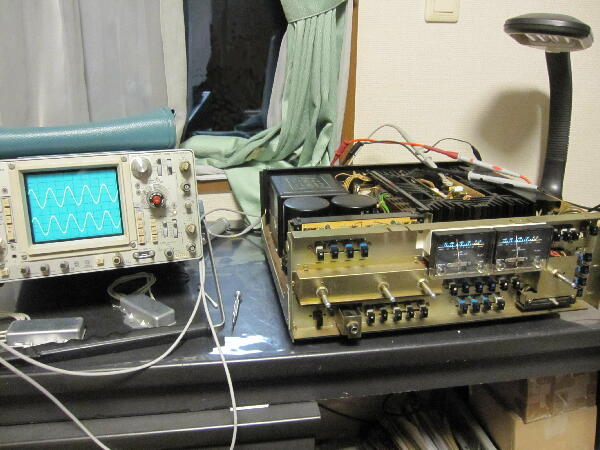

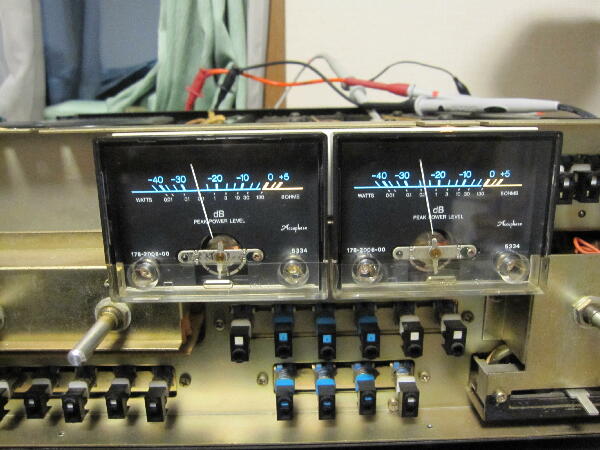

配線は確認したが念のためスライダックで徐々にAC電圧を上げ 動作を始めるか確認 波形が出てきたので問題無さそう ふらついていたメータは安定してボリュウムのレベル変化もスムースになった

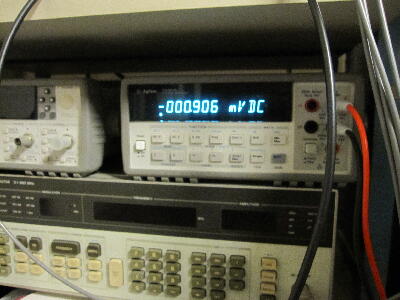

オフセットを調整 アイドルの調整値は不明 とりあえず100mmA相当にしておく

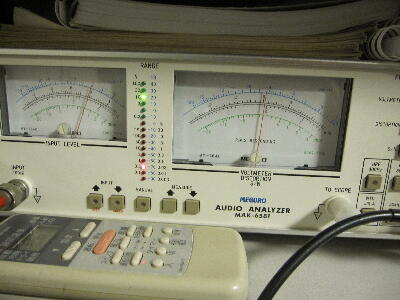

歪は10W時 0.02%程度
 |
|
|
|
|

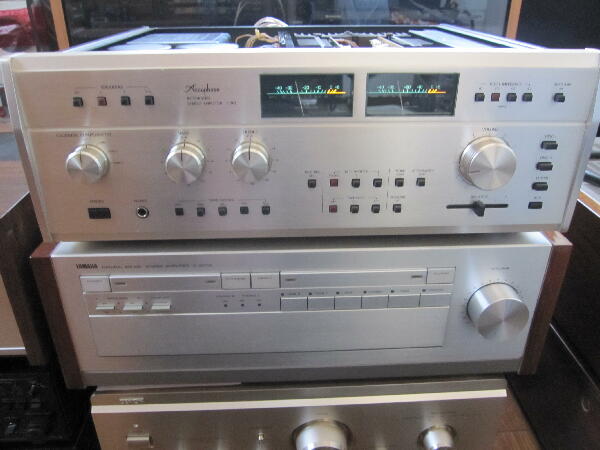

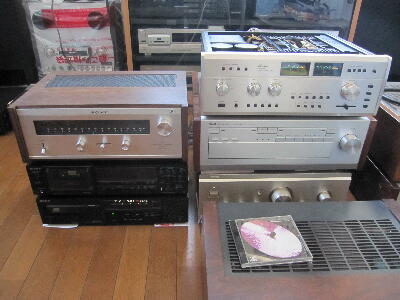

音出し 何日か聞いてみよう
フォノも動作している
 |
|
|
