2018/11/23
”海外製カーオーディオということもあるのかどの業者にも修理を断られ困っております” 愛知県 M 様修理依頼品 電源は入るものの音が出ないとの事
 |
|
|
|
|

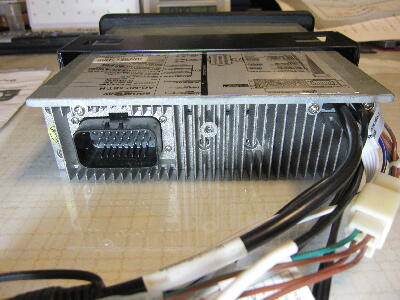

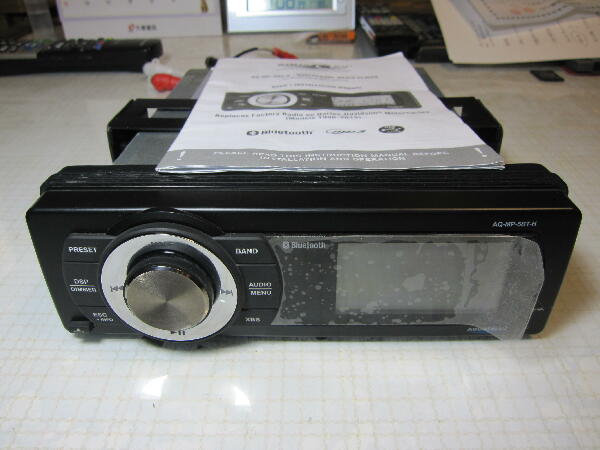

本機はハーレー用の機器でBluetooth、AM/FM、ラインINのメディアプレーヤでCDは搭載されていない

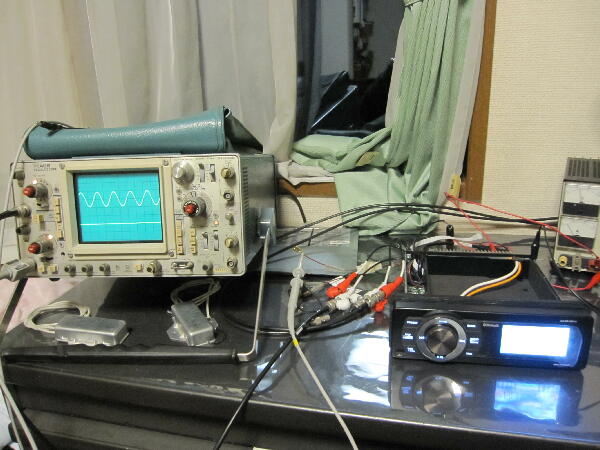

我が家にはBluetooth機器は無いのでライン入力から信号を入れてみるとラインアウトからは信号が出てボリュウムコントロールは出来るがSP出力はフロント、リヤ共出てこない |
|
|
|
|

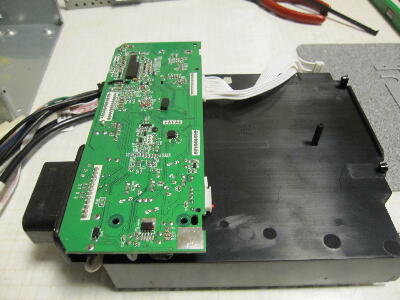

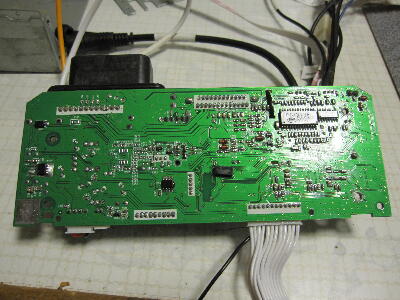

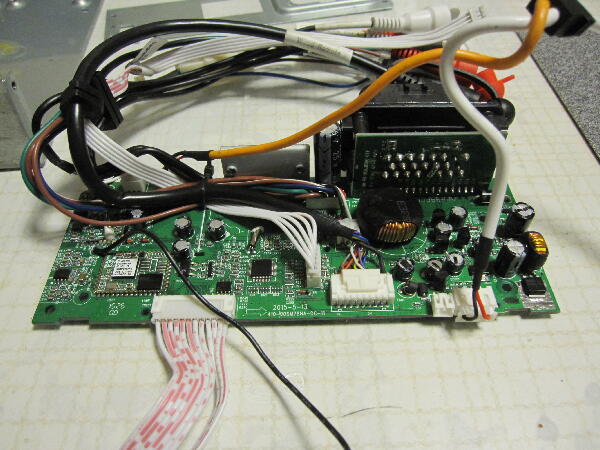

アンプ部を見るためばらしていく
パワーアンプまでは信号はきているのでパワーアンプが不良と思われる
 |
|
|
|
|
パワー部はICが使われているので何が使われているのか外して型番を見てみる
 |
|
|
|
|

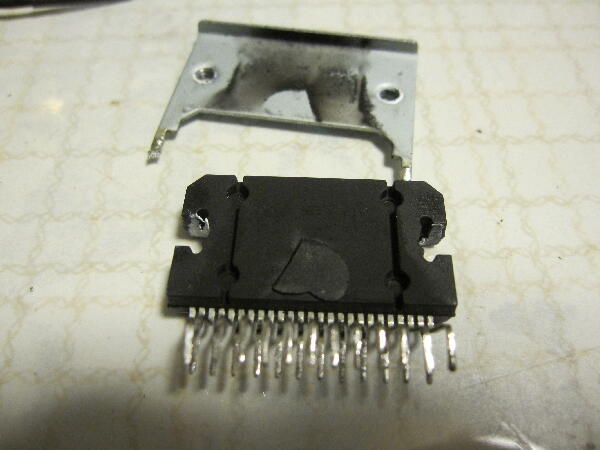

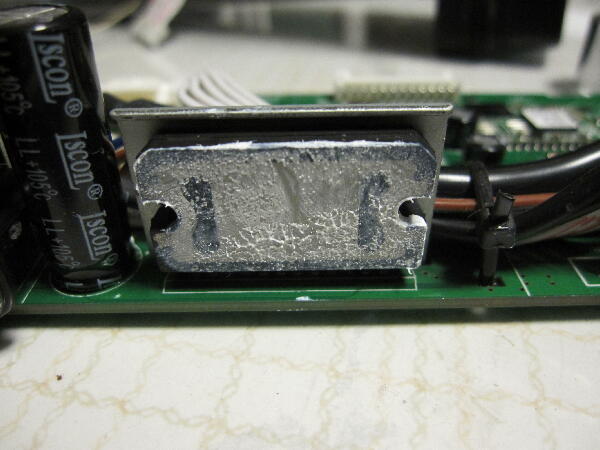

モルドが割れて焼損していた
ICの壊れ方をみると出力をショートでもさせたのか？型番は消えて確認出来ない
何処かで見た様なパッケージで三洋電機製に似ている
 |
|
|
|
|
三洋のカーオーディオ用4chパワーICを調べるとLA47536、LA47532などある様でデータシートのピン配と本機の基板パターンピン配は合うので間違え無さそう このICはSTマイクロ他各社互換品が出ている様だ 若松通商にLA47532-Sがあったので手配

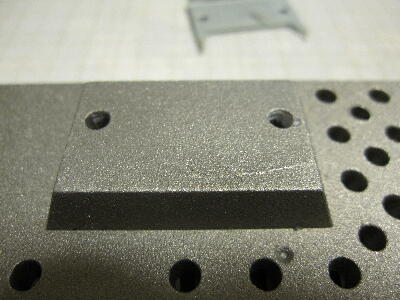

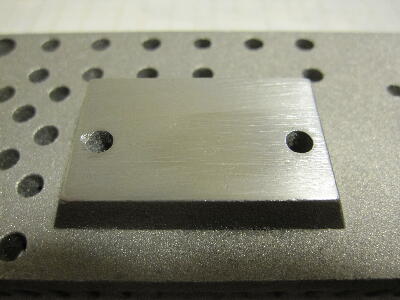

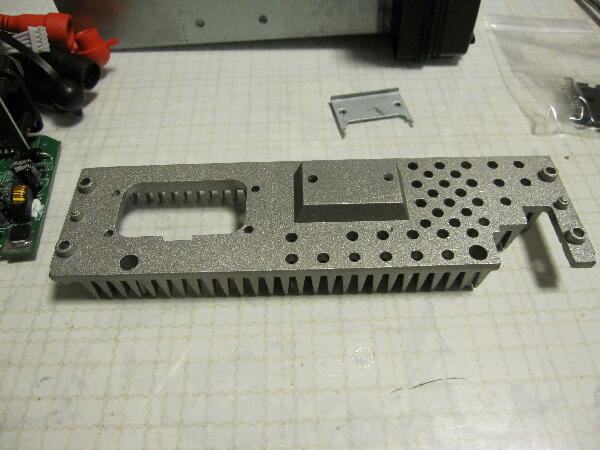

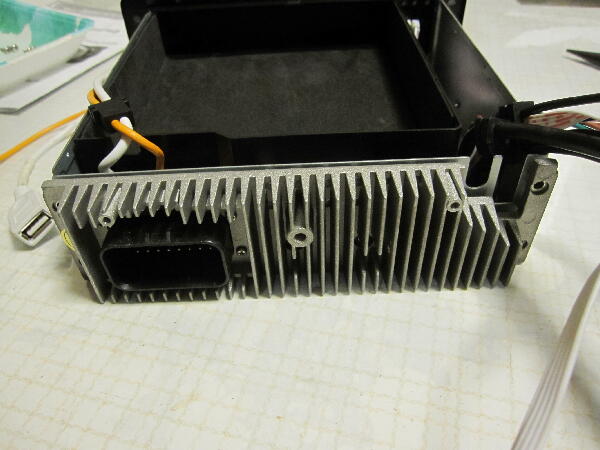

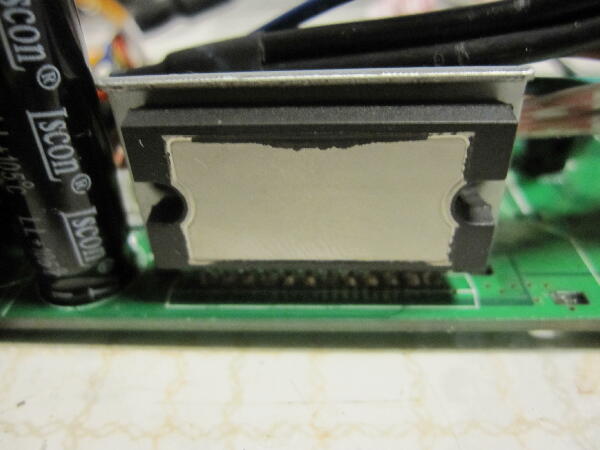

放熱器とICの当たり面が気になる 放熱器表面がザラザラで密着度が悪そうなので表面を研磨
 |
|
|
|
|

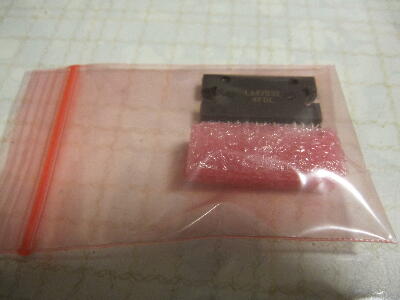

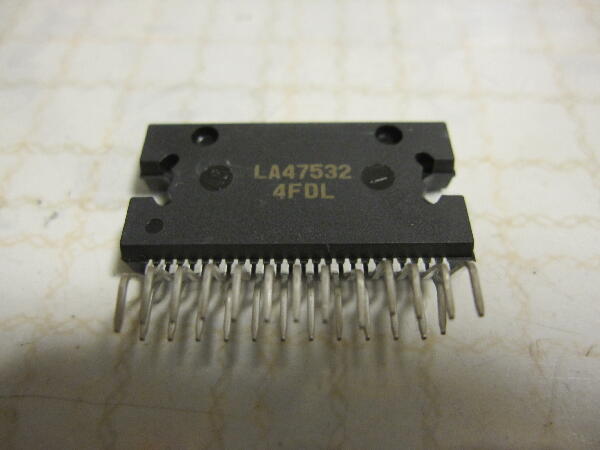

11/30 手配したLA47532-Sが入ったので付けてみる 之で動作するはずだが

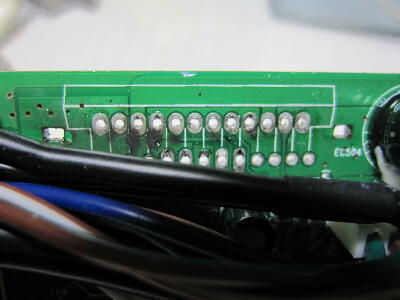

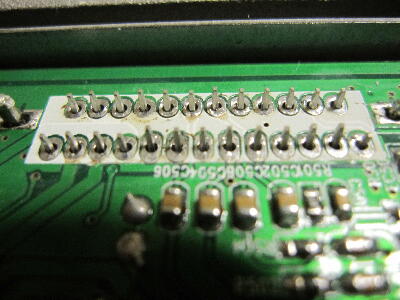

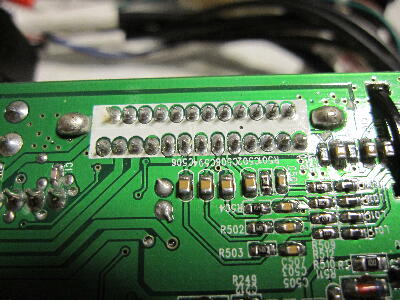

仮組で位置合わせしてハンダ付け
電源電圧13.5V〜14Vでは4Ω負荷の場合BTL接続であってもカタログデータの45W/chは？rmsでは20W/chも出ないはず それ以上では歪も10%程度にはなると思われ45W×4では巨大な放熱器が必要になり実用に耐えず1DINサイズではありえないと思うが…
 |
|
|
|
|

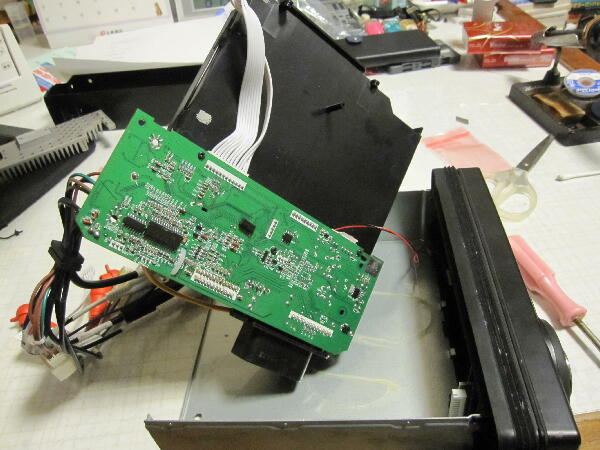

基板をケースに組み込む

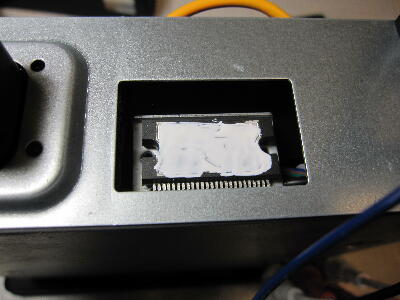

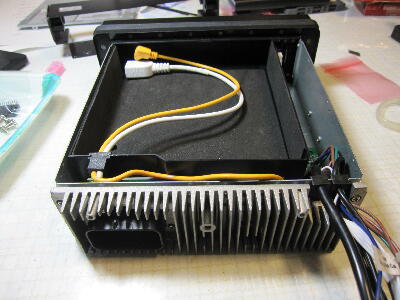

ICにシリコンを塗って放熱器を組み付け
 |
|
|
|
|

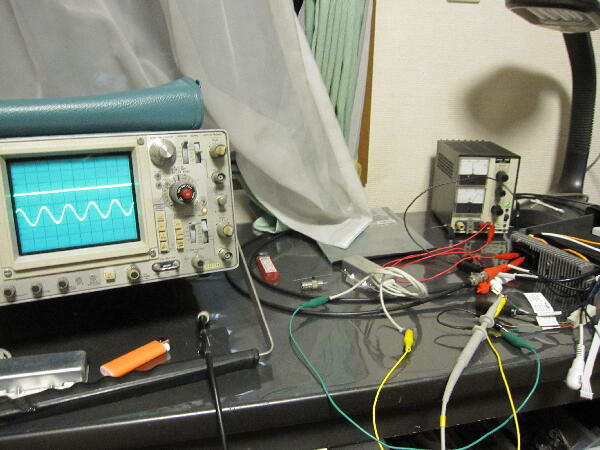

フロント、リヤ共SP出力が出てきた

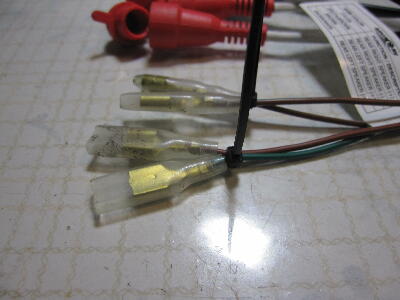

リヤはファストン端子でカバーが緩く電極が簡単に露出するのでずれない様結束バンドで縛っておく
ICが壊れた原因はリヤSPを使っていなかったとするとこのファストン端子がボディにタッチしたのか？
又はリヤをヘッドフォンなどにして−端子を共通にでもしたのだろうか？ 本機は（片電源）BTL接続アンプなので共通には出来ないが…
 |
|
|
