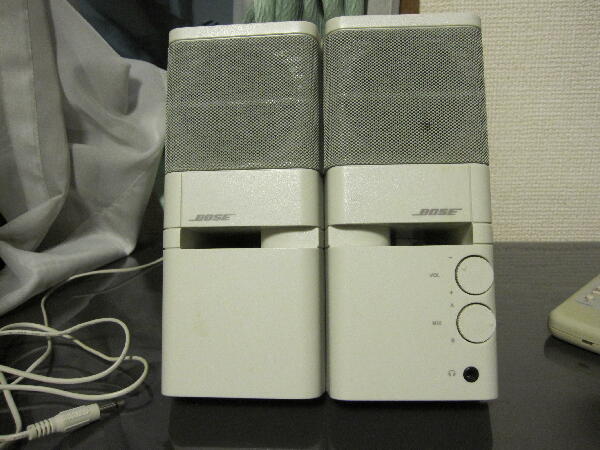

”音が出なくなった” 秋田県 H 様修理依頼品
アンプの入った側からは音が出てこない |
|
|
|
|

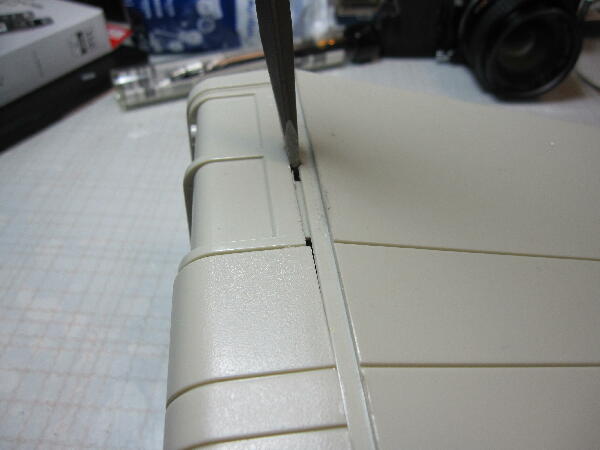

ケースの固定ビスは無く嵌め合となっている様だが糊付けでもされているのか割れる位抉らないと隙間すらできない

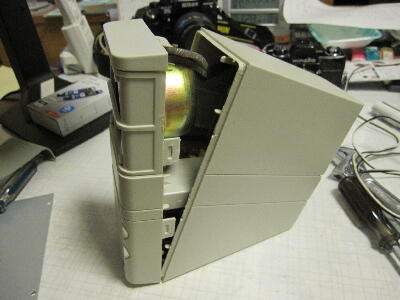

極力傷を付けない様に外すのは可也大変 格闘の末何とか開いた
 |
|
|
|
|

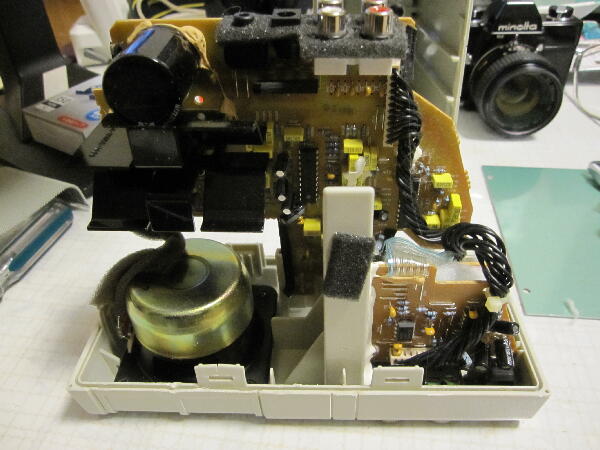

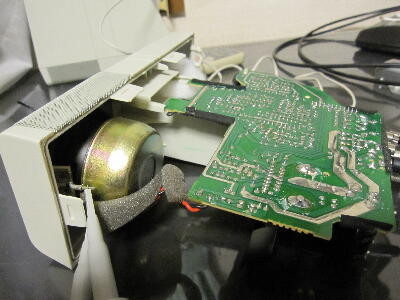

中はこの様になっていた

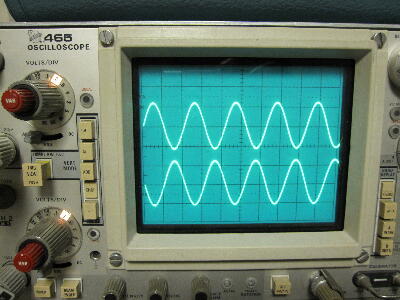

信号を入れてSP端子を調べるとBTLアンプ駆動 アンプ出力は印加されているが音はやはり出ない
 |
|
|
|
|
スピーカを外して導通を調べたがボイスコイルの断線

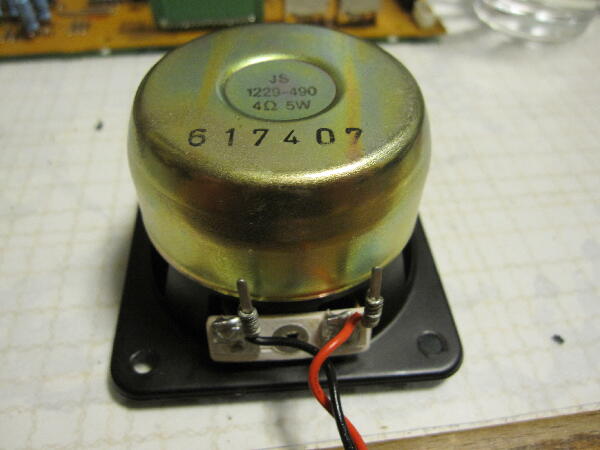

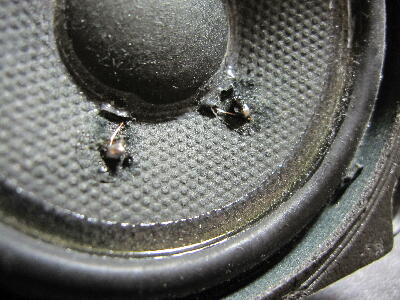

念のためコイルハンダ付け部を確認したがこの箇所は問題無い 残念ながら内部での断線 ユニットを交換するしかない 防磁タイプで磁気シールドカバーが付いている
 |
|
|
|
|
7cm Toptone フルレンジスピーカユニットがデータシートでは若干取り付け穴が合わないが少し削れば取り付けられそうなので手配

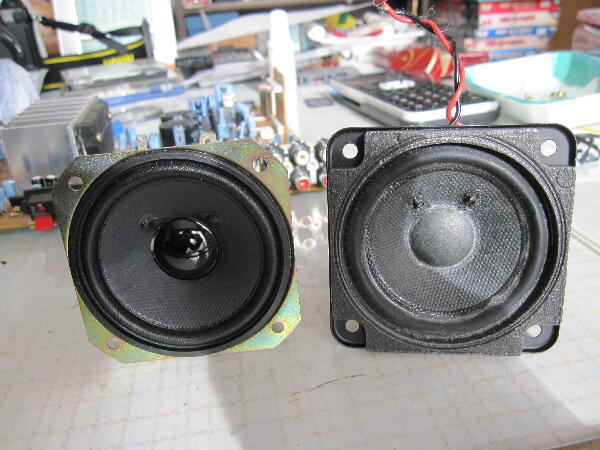

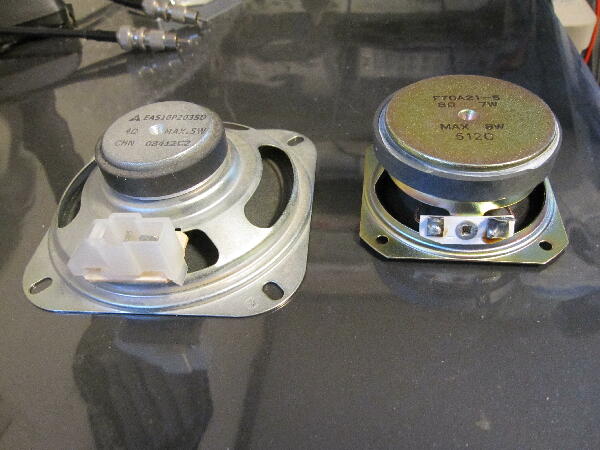

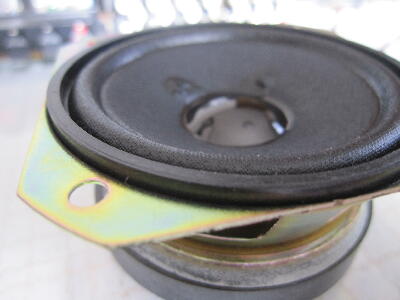

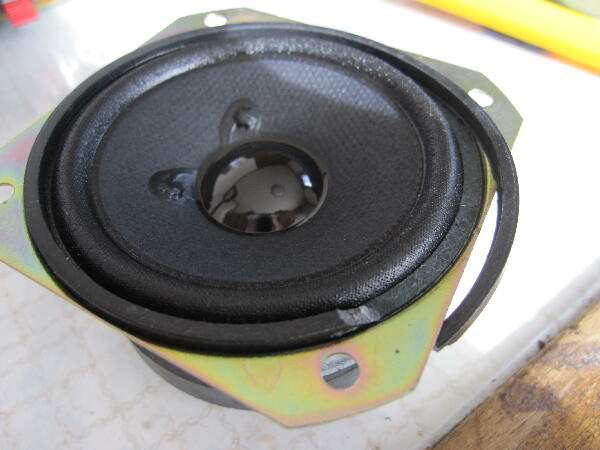

届いたスピーカはケースとの当たり面の高さが違うので加工が必要 ボンゴトラックに付いていた純正カーラジオスピーカと比べるとマグネットが大きくしっかりとした作りでコーン紙、布エッジもいい感じ しょぼい音ではなさそう
 |
|
|
|
|

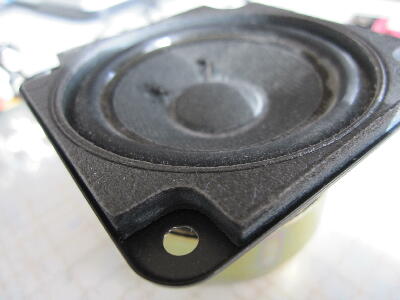

樹脂リングを外してBOSEから外したスペーサを貼り付ける

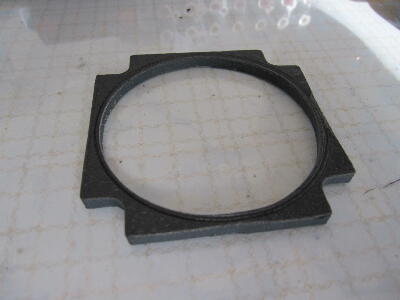

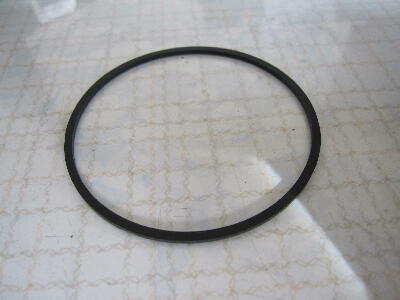

リングを外したのでコーンエッジが1mm程フレームより低くなり面一にするため1tゴムシートからスペーサリングを切り出し接着
 |
|
|
|
|

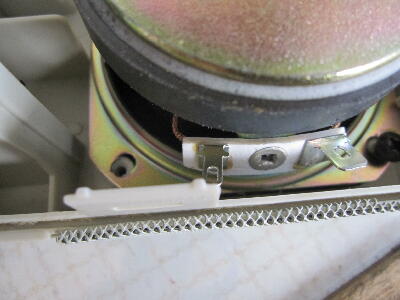

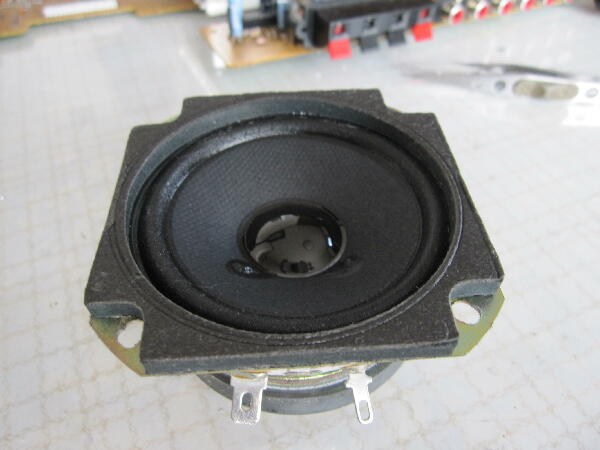

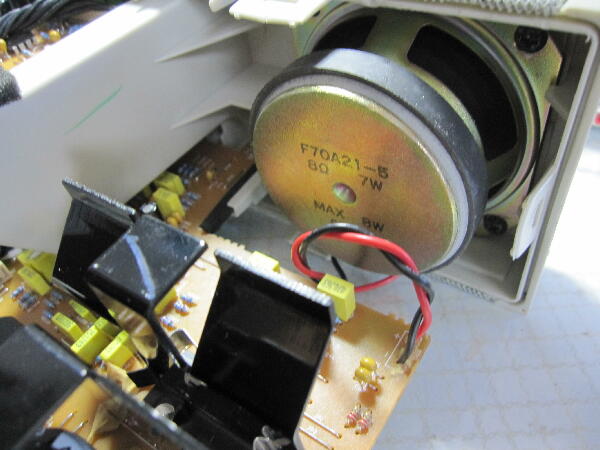

加工を終えたスピーカユニットを組み付け
取り付け穴は少し合わないので鑢で削っておいた
 |
|
|
|
|

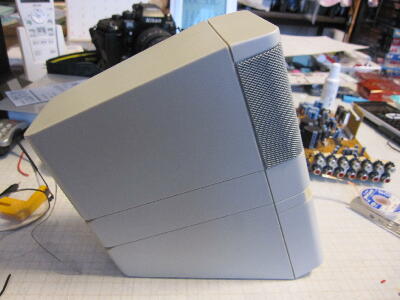

信号を入れてビビリ音が出ないか動作確認 交換したスピーカは8Ωだが左右の音圧差は気にならない

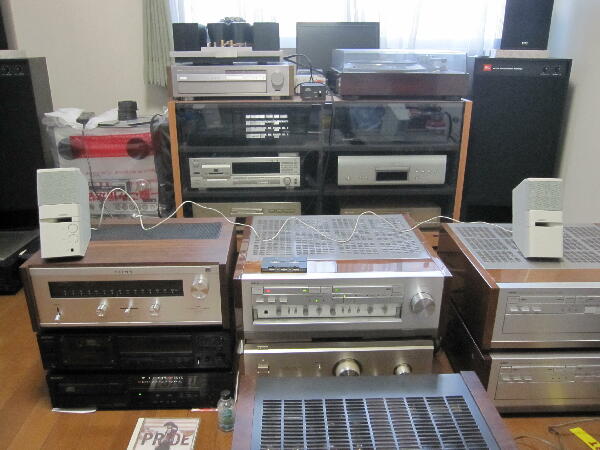

しばらくCDを聞いてみる
 |
|
|
