2019/7/28

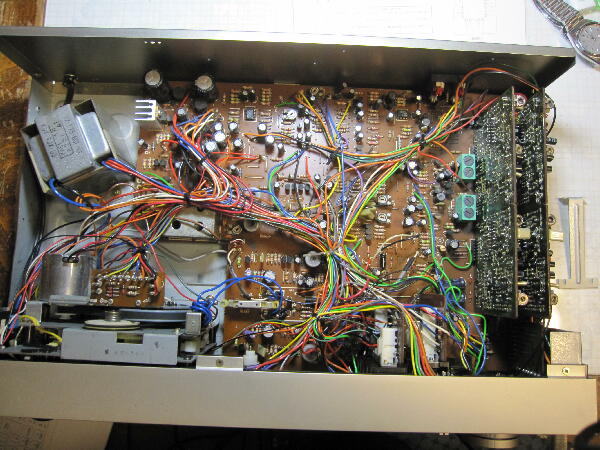

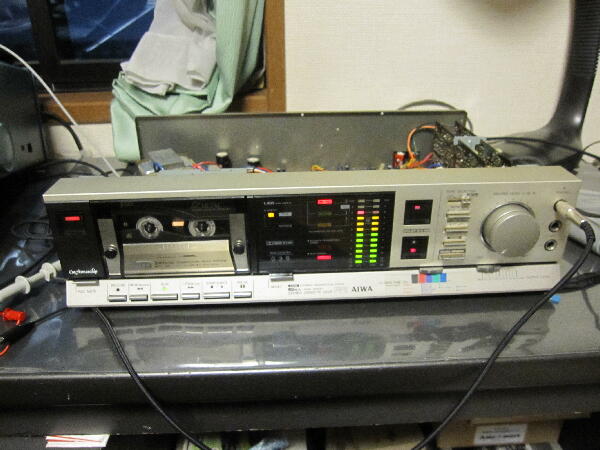

修理後10年程放置してあったものを動かしてみた
再生動作はしたが再生音にブツブツ音が片ch出ている ドルビーをoffするとブツブツ音は消えるのでドルビー回路に問題が有りそう
 |
|
|
|
|

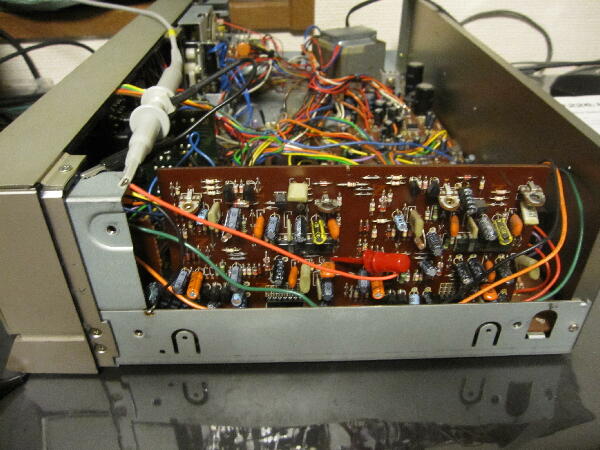

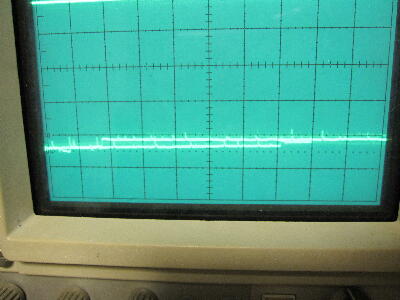

オシロで波形を追うとノイズが乗っている
 |
|
|
|
|

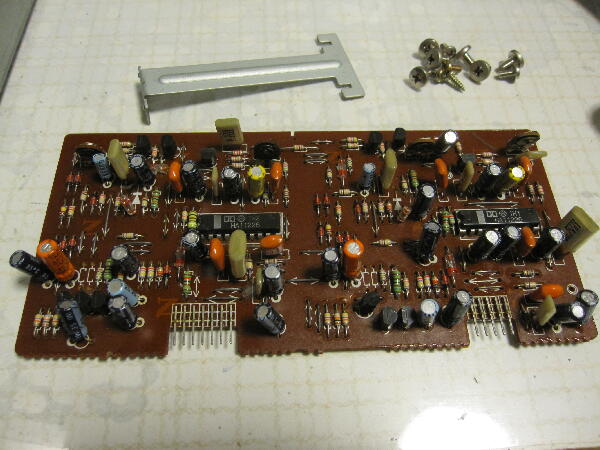

日立のドルビーIC HA11226が使われてておりICの不良と思いICを外して入れ替えてみたが症状は変わらず

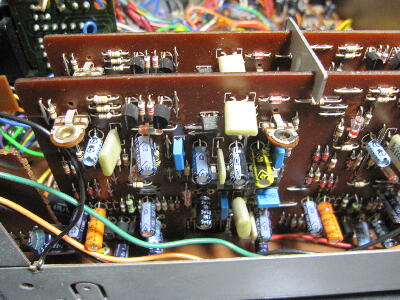

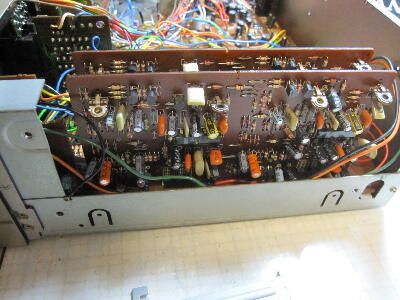

ICが原因ではではなさそう ICのデータシートは見つかったので周辺回路を見るとニッセイ？のオレンジ色のフィルムコンが怪しい

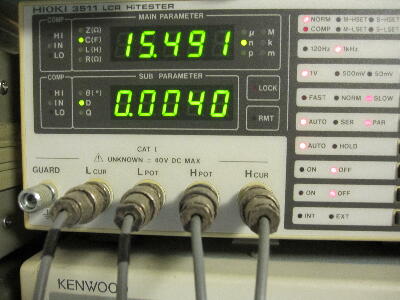

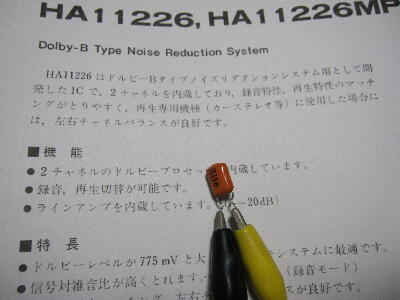

再生側のコンデンサを外してLCRメータで調べると全くダメ
 |
|
|
|
|

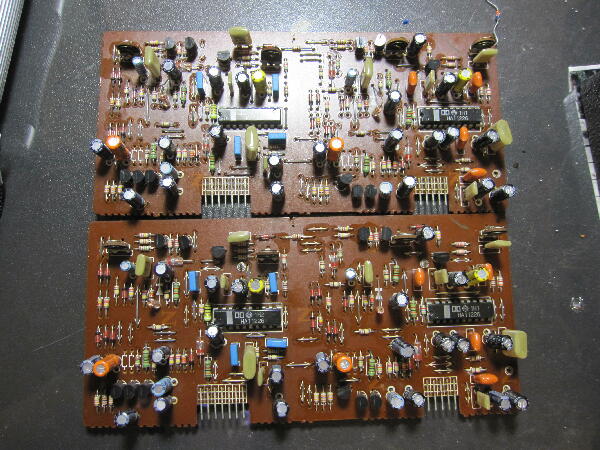

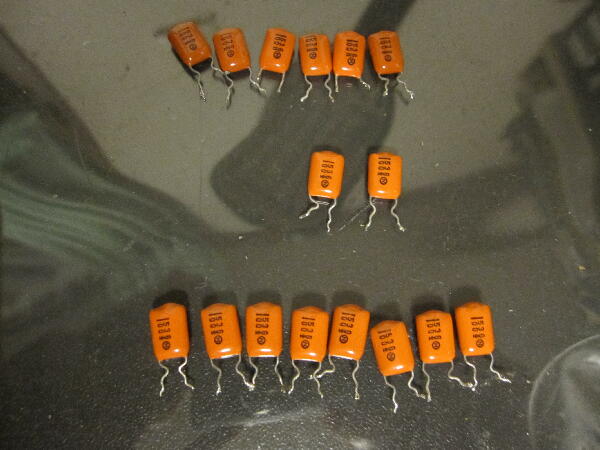

念のため両ch全て外して調べると上段 6 個は全くダメ 中段 2 個は劣化 下段 8 個はまあ正常

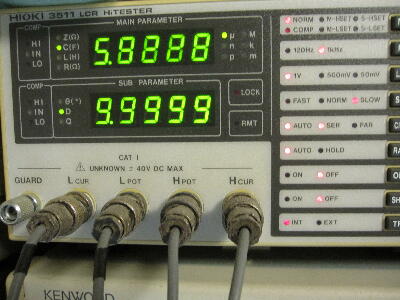

ブツブツ音が出ていたchの再生側は 4 個共ダメだった 不良品はLCRメータがまともに動作しない
 |
|
|
|
|

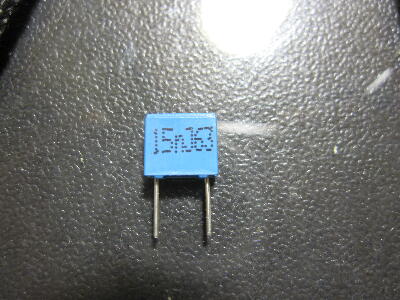

再生側をシーメンスの積層コンに交換 15n （0.015μ）
 |
|
|
|
|
コンデンサ交換でブツブツ音は出なくなった
このデッキは今後も使う事は無いと思うが 他にもニッセイのフィルムコンが使われた古い物があったと思うのでいざ使おうとしてもダメな可能性がある
追 メカを外した時録再切替SWのメカとのリンクを付け忘れたまま放出
 |
|
|
