2021/4/19

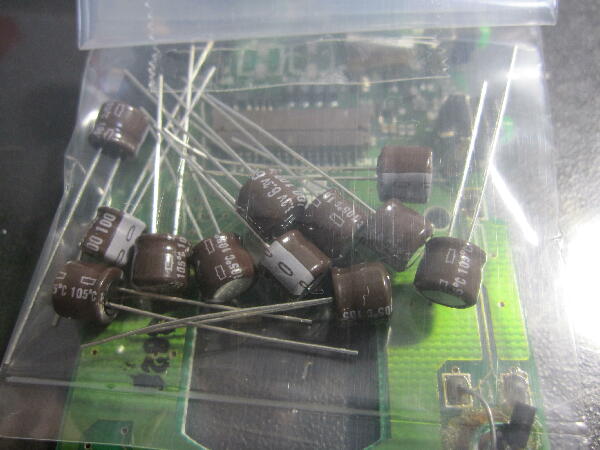

注文しておいたケミコンが届いたのでまず 1台実装してみる
 |
|
|
|
|

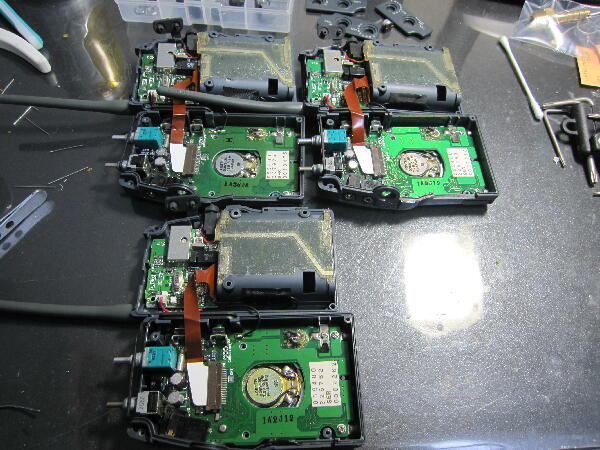

基板を組付け
 |
|
|
|
|

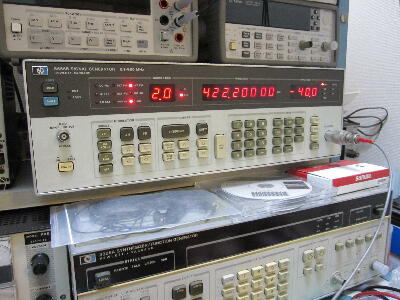

SGで422.2MHz 1KHz FM 変調波を出してみると 十分な音量で受信している ケミコンの交換で良くなる様なので 残り3台も交換してみる
 |
|
|
|
|

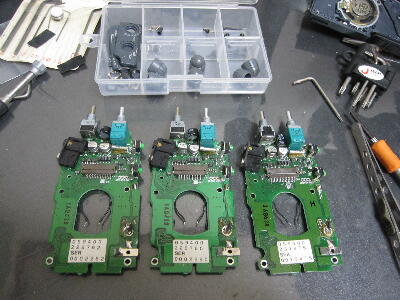

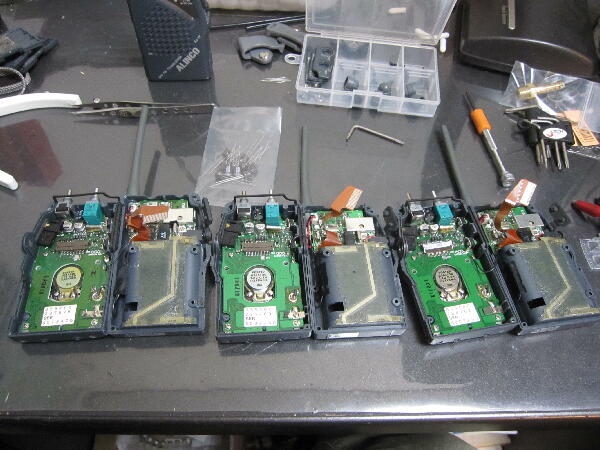

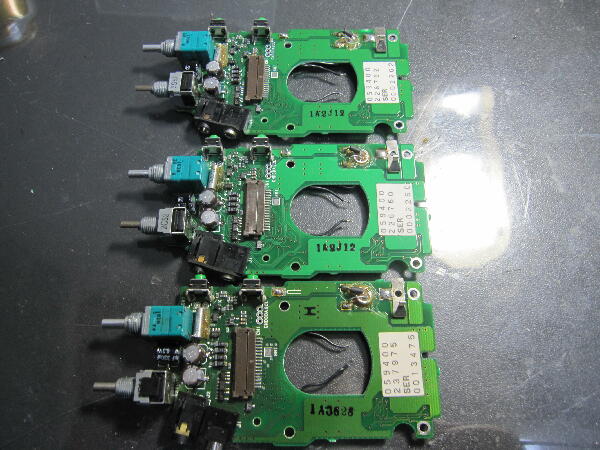

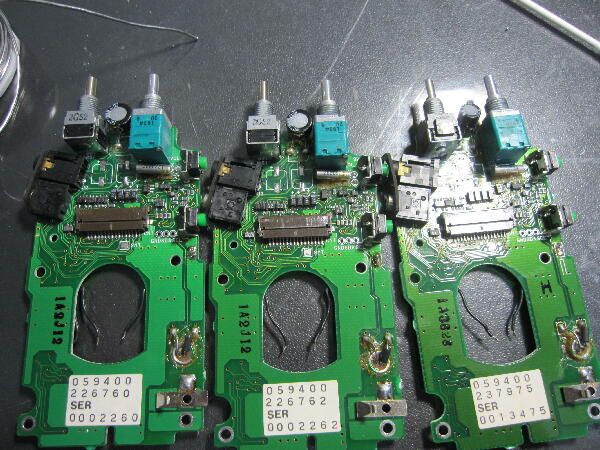

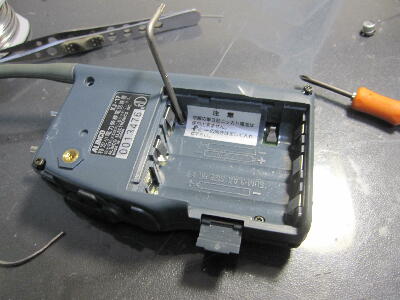

基板単体にした方が作業し易いので 基板を取り外して 3台まとめて同じ作業をしていく
 |
|
|
|
|

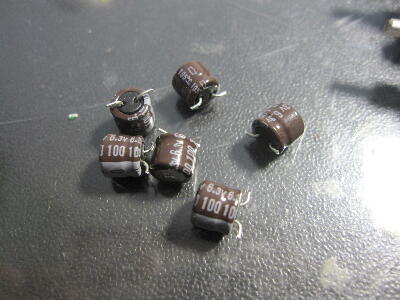

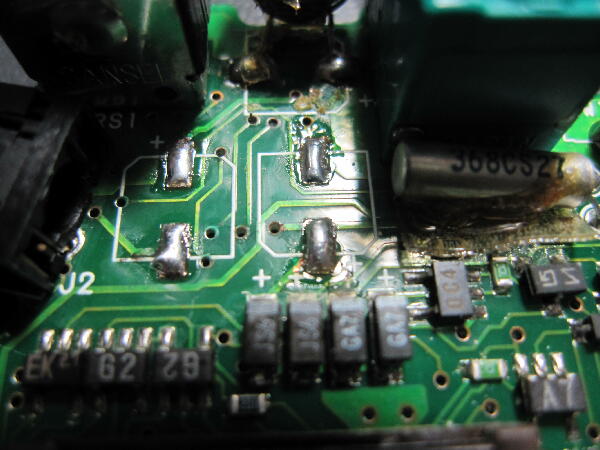

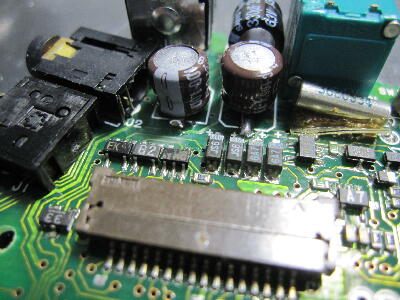

チップコンを取り外し リードケミコンの足を加工して 基板に取り付け組み立て
 |
|
|
|
|

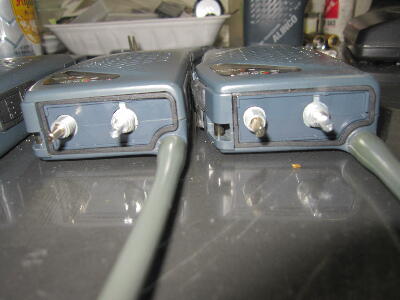

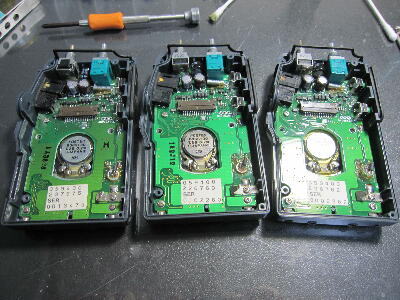

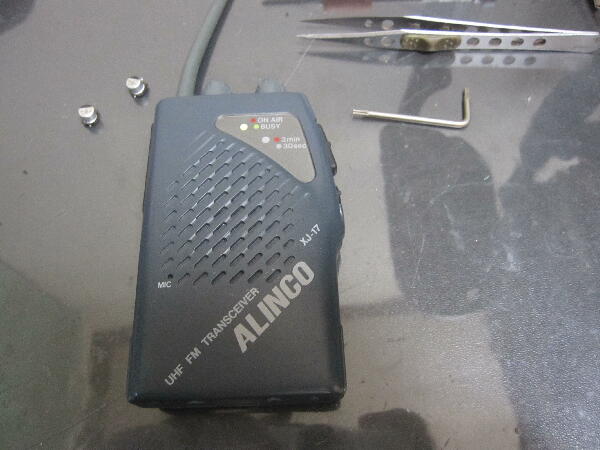

カバーを合体 本機は防滴仕様でカバー合わせ面にはゴムパッキンが入っている
 |
|
|
|
|

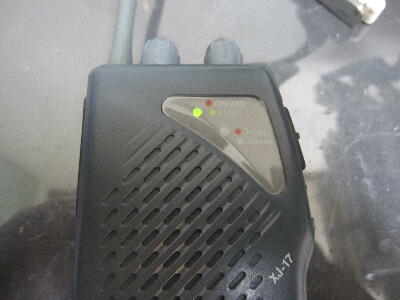

組み上がったので 動作確認 残り3台中2台は問題無く スピーカから受信音が出たが 1台 BUSY LEDが点灯して受信状態にはなるが音が出ない ケミコン以外にも問題がありそう 動作しない1台を再度分解 すんなり終わらない

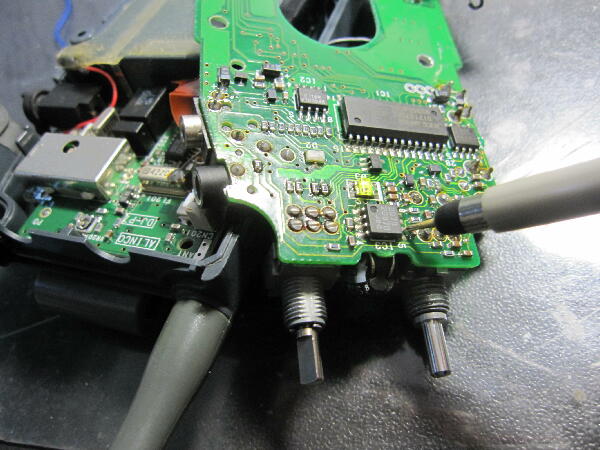

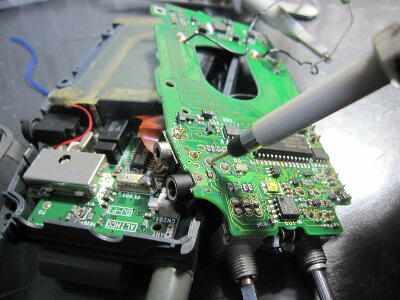

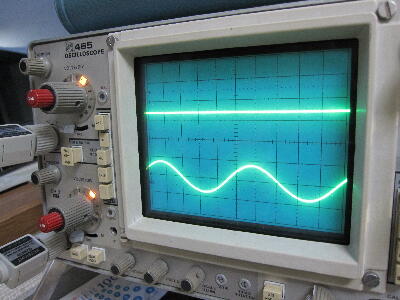

ケミコン下のスルーホール切れが無いか確認しても問題無かった ケミコンを付け直し信号を追っていると ショックを与えると稀にSP用ダミー抵抗両端に波形が出る事もあったが不安定（オシロ上側がSP端） アンプ出力は安定して出ている
ヘッドセットジャックまでは信号が来ているが SPには信号が来ないので ジャック内で接触不良が起きている
 |
|
|
|
|

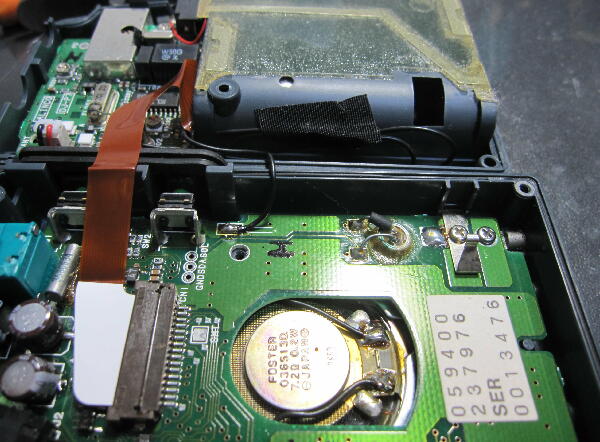

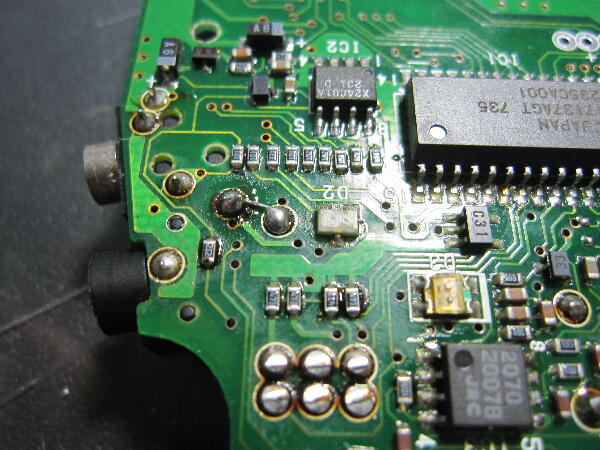

ヘッドセットは使う事は無いと思うので ジャックをパスしておく
之でSPから音が出る様になり 何とか4台使えるようになった
 |
|
|
