2022/1/18

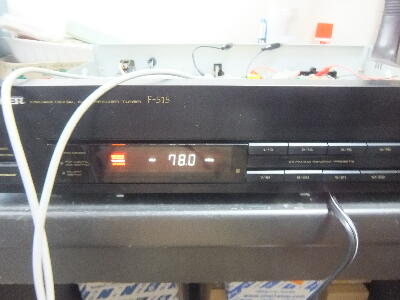

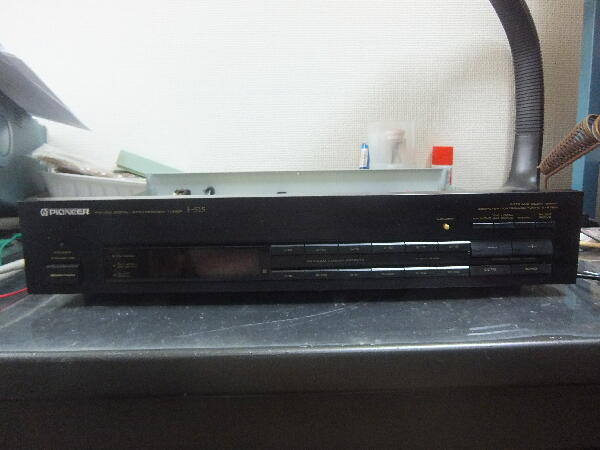

何か調子の悪そうな本機

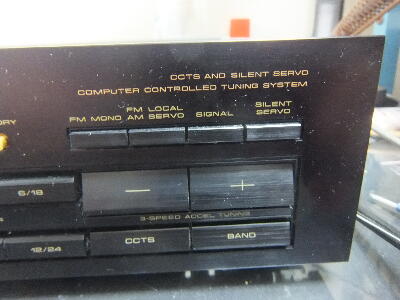

SILENT SERVOをONさせないとSTEREO表示が点灯しないのと 我が家のアンテナでは受信レベルが低め
動作はよく分からないがSILENT SERVOはAFC制御らしい
 |
|
|
|
|

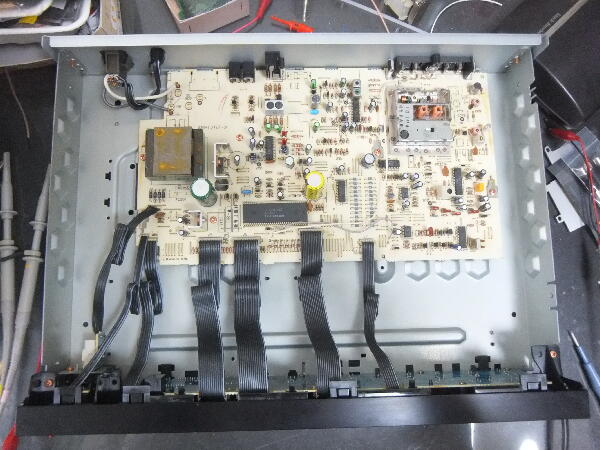

サービスマニュアルはないので 本機に使われているICのデータシートを探してみた

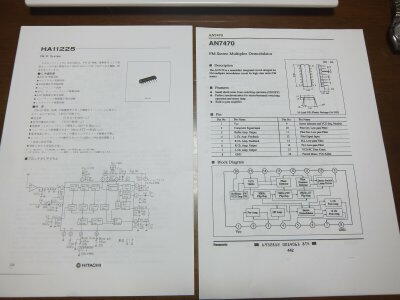

IFアンプのHA11225とMPX復調のAN7470は見つかったので少しは調整方法が分るのでは？

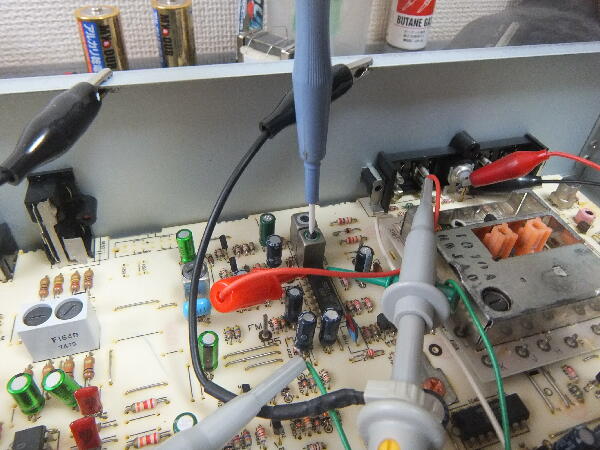

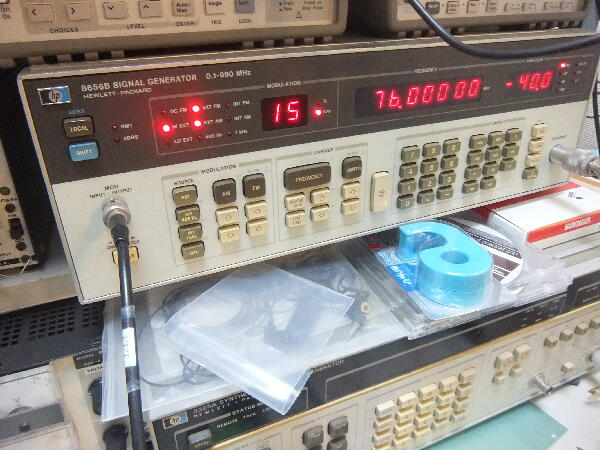

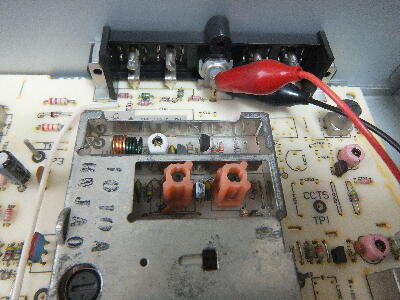

まずはフロントエンドのトラッキングから コイルのコア調整 少しズレている トリマは合っていた
本機の局発は受信周波数の-10.7MHzでシンセなので良く合っている
 |
|
|
|
|

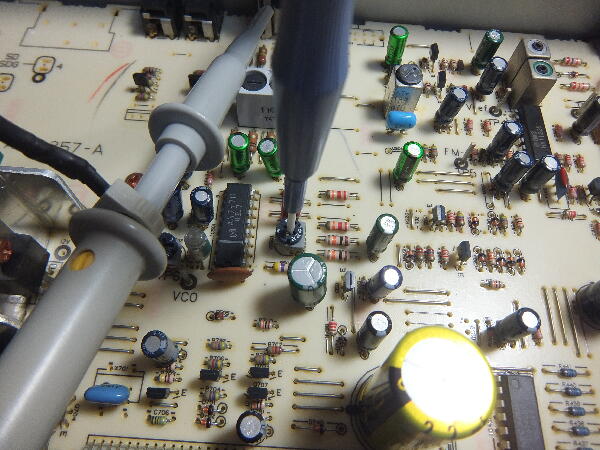

SERVO OFFの状態で９０度位相シフト調整のコアを調整してSTEREO表示が点灯するポイントにセット
センターメータ取り出しポイントに相当する箇所でディスクリ部らしい
 |
|
|
|
|

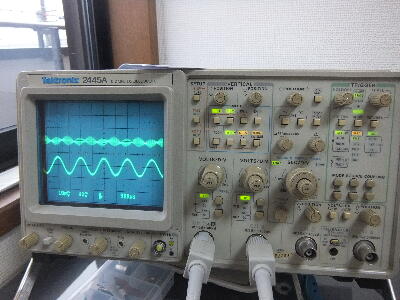

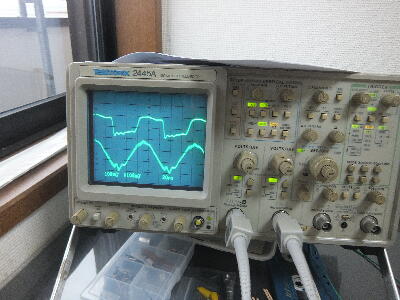

セパレーションが最良となる様VR調整
46dB程度は取れている
 |
|
|
|
|

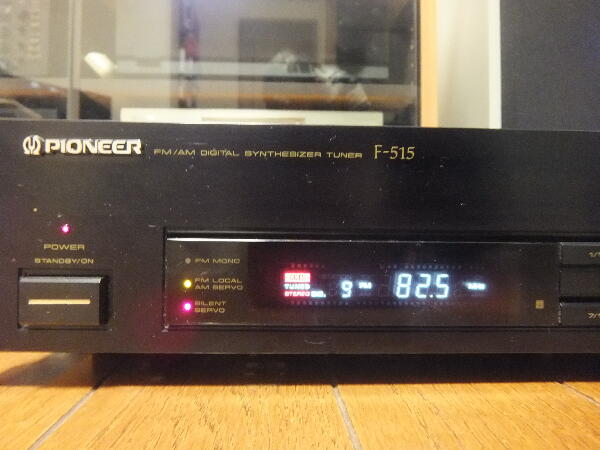

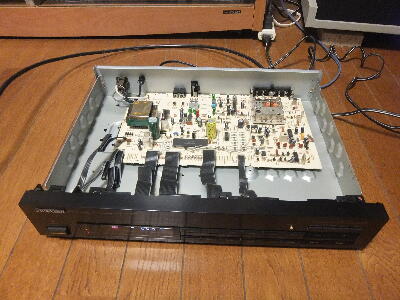

アンテナを繋ぎ音出し NHK 名古屋の受信レベルは”9”を示しフルスケール相当なので良さそう
 |
|
|
