2022/3/20
"テープ入りません” ジャンク EV-S900 が行き詰ったので気分転換に本機を買ってみた

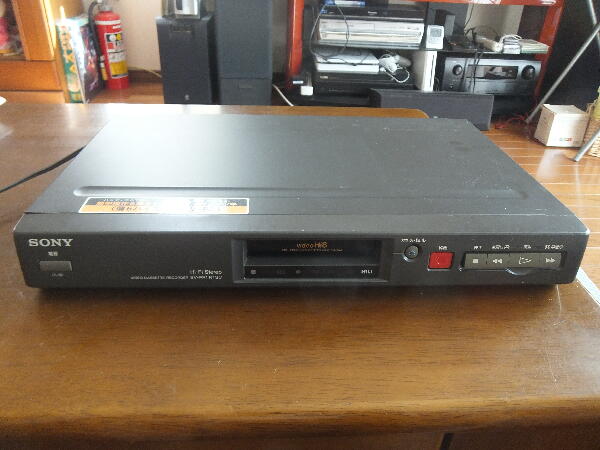

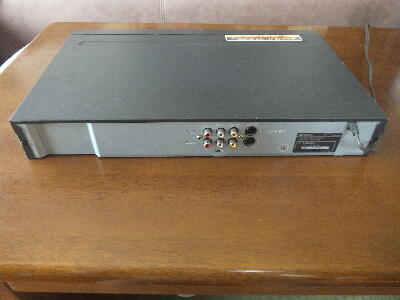

本機は録画 再生機能のみでチューナは付いていないシンプルなもの 表示にはカウンター等は無く必要最低限の表示のみ
ベルトが滑っているのだろう と軽い気持ちだったのだが…
 |
|
|
|
|

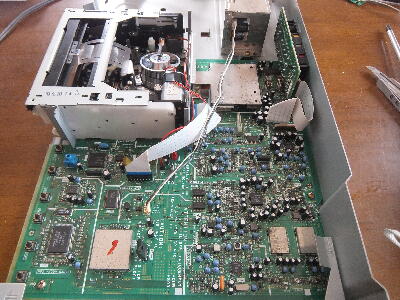

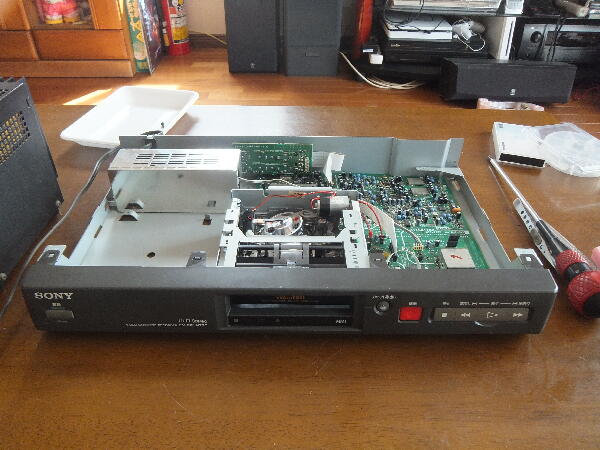

中はいたってシンプル 録再のみの構成で メイン基板1枚に集約されており 基板上にメカが載った合理的な設計

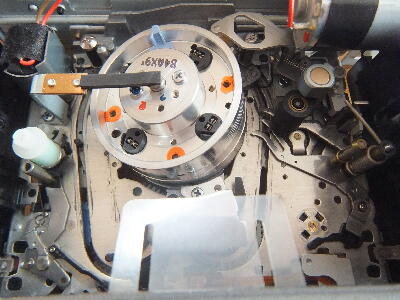

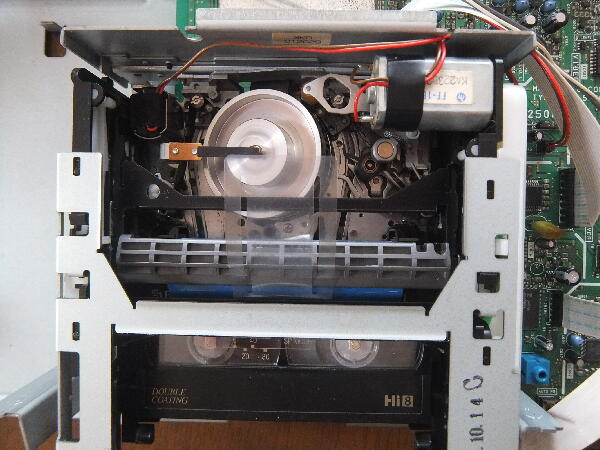

電源を入れてテープを入れると ローディングは出来たが 再生するとキャプスタンでテープは繰り出されるが リールが巻き取られずテープが折り重なって エラーで停止 エジェクトは出来ずポストは途中で止まって テープを出す事もできない
とにかくばらして テープを出さなくては
 |
|
|
|
|

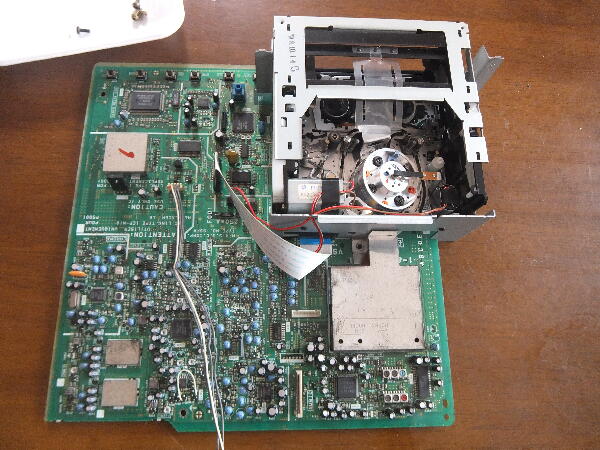

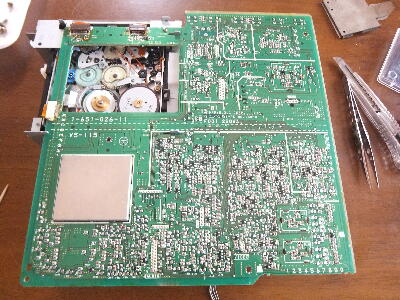

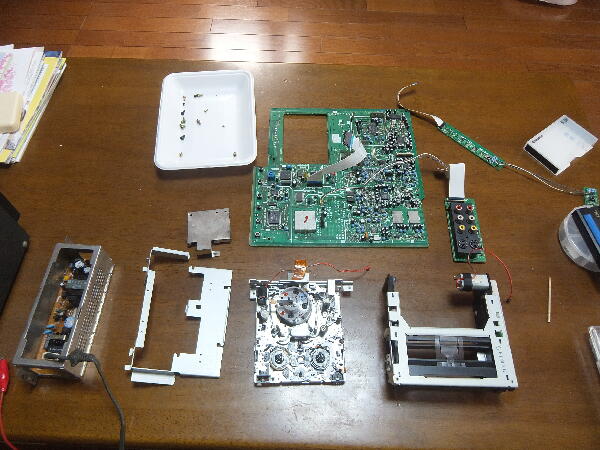

シャーシから基板を取り出す

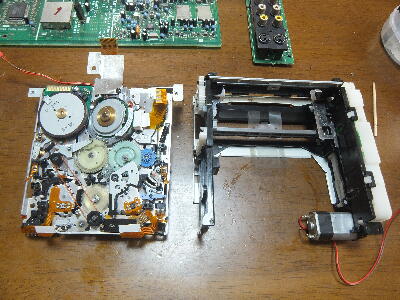

構造がシンプルなので分解は容易
 |
|
|
|
|

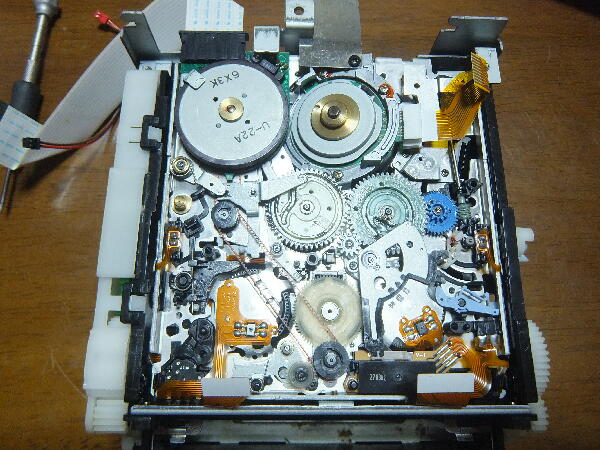

メカを観察 ゴムベルトは無くコグベルト以外はギヤ駆動

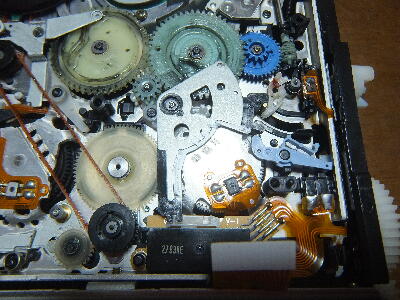

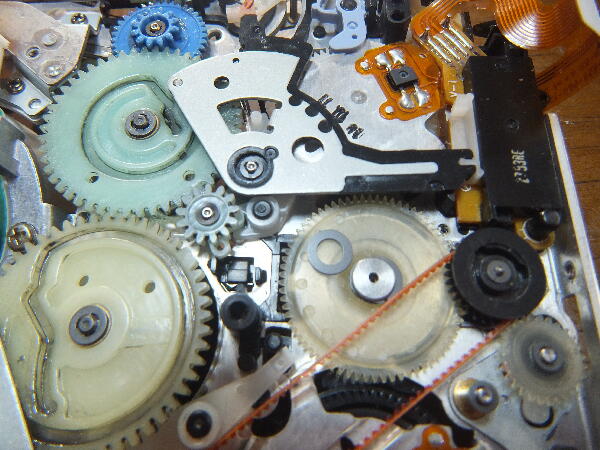

キャプスタンモータでリールのドライブも兼ねている キャプスタンモータを手で左右回しても 振り子ギヤが何方へも振らない
この為 リールの巻き取り動作が出来ずテープが絡む様だ リールが回らないのでエラーとなり停止して どうしようもなくなる
 |
|
|
|
|

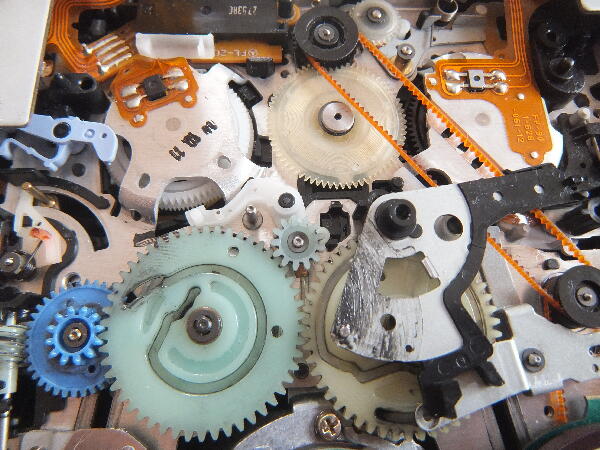

振り子ギヤが油っぽいのでパーツクリーナでシャフトを脱脂

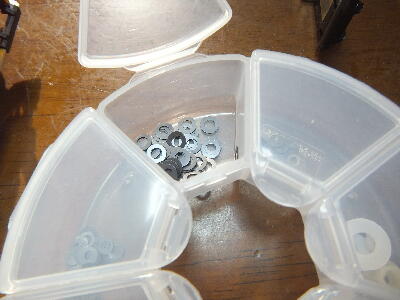

多少左右に振るようになったが 未だ動きが渋い ポリスライダーワッシャに切り込みを入れ押さえに入れて 振るトルクが増える様にしてみる
可也改善してスムースに振るようになった
 |
|
|
|
|
念の為ポジションセンサも確認
分解して掃除 接点グリスを塗っておいた（写真を取り忘れた） |
|
|
|
|

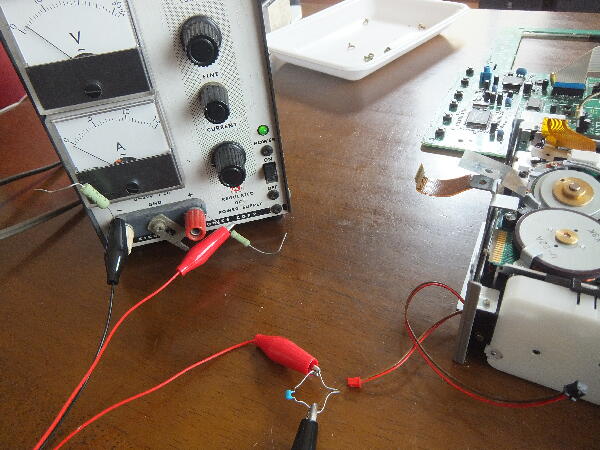

電源でポスト駆動モータを回して 各ポジションでリール台が何方も回るか確認 問題無さそう
 |
|
|
|
|

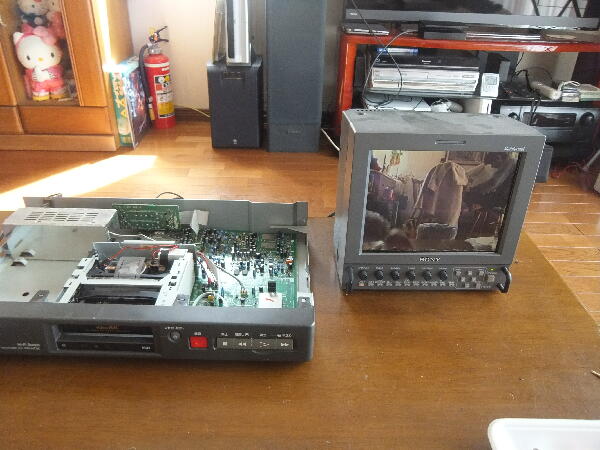

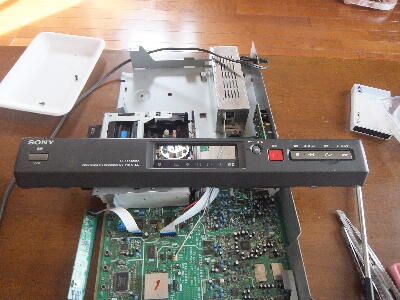

仮組で動作確認
再生動作、エジェクト動作が出来る様になった パネルを取り付け
 |
|
|
|
|

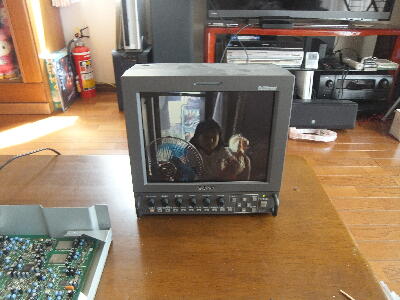

画像も出ているので良くなった様だ
 |
|
|
|
|

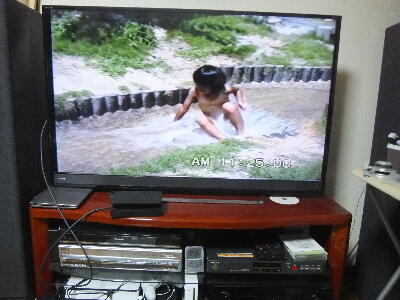

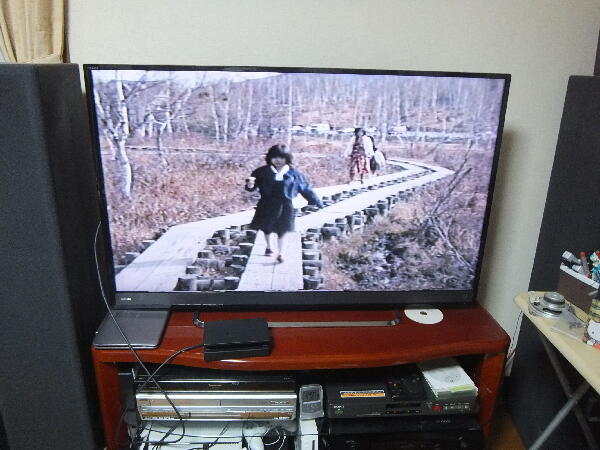

ラックに収めEV-S900が復活するまで昔のテープを見てみる
AVアンプでコンポジットアナログ信号をHDMIに変換 元がHi8ではないのでそれなりの画質
 |
|
|
