PMD47C-R 続き
|

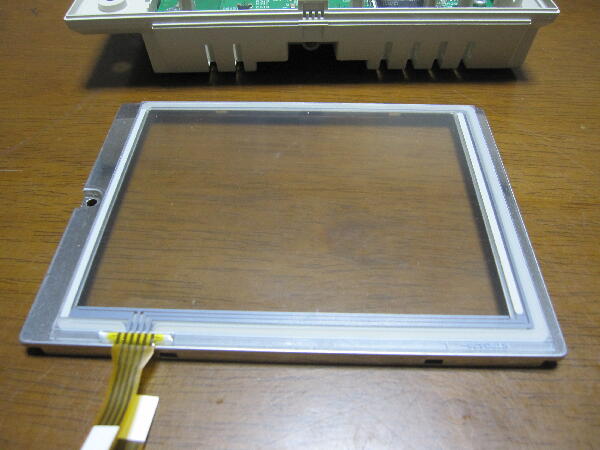

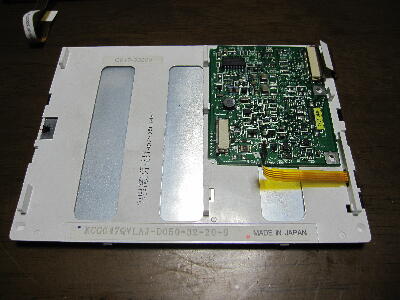

液晶バックライトを見てみる

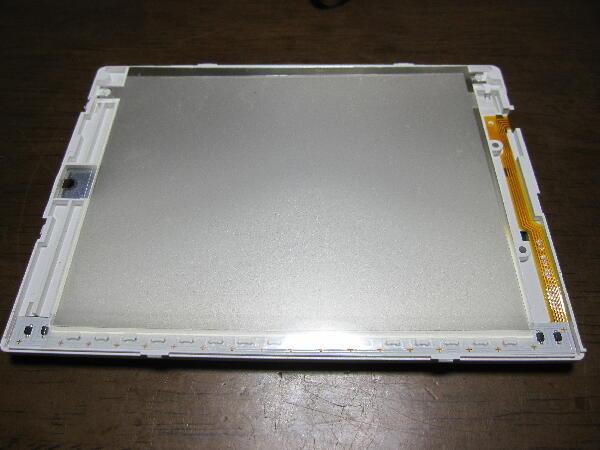

白色LEDが8個シリーズ 2系統の16個構成 光拡散用のフィルムが何枚か重ねてある
念の為各LEDが切れていないか確認
Vｆは3V程なので25V以上の電圧が必要になる バックライト電圧が25V程だったのは 納得
 |
|
|
|
|

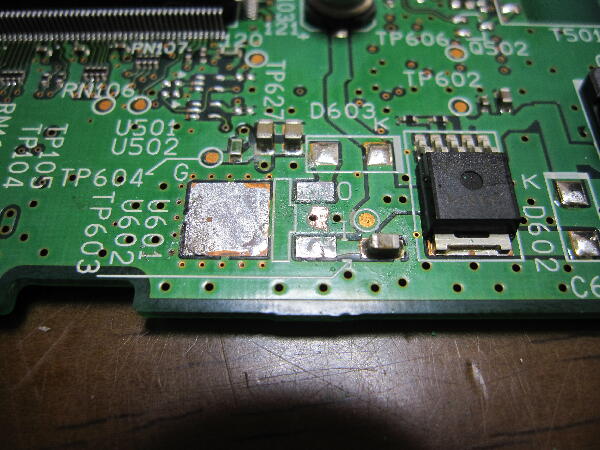

元の三端子を取り外し
手配したSOPタイプの物はピン配が違う事に気が付いた 確認不足
メーカによってピン配の異なる物がある事は知っていたが…
仕方がないのでマルツへ行ってみた SOPタイプは置いてなかったが ローム製 TO-220の1.8V 1A 品が有ったので購入

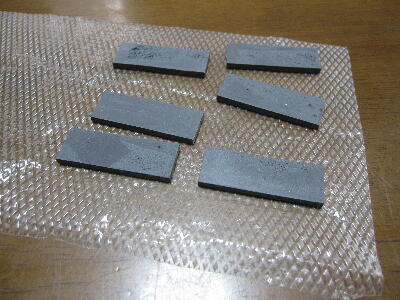

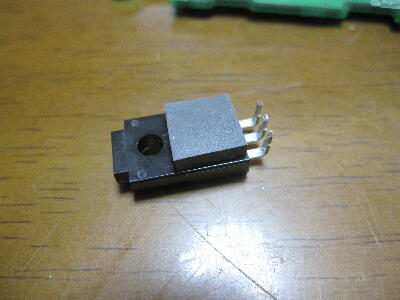

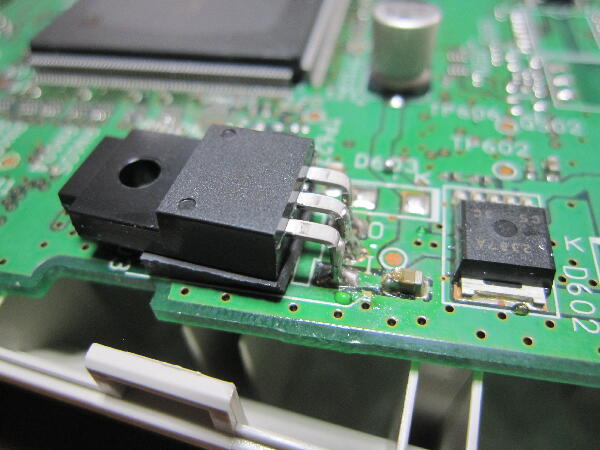

本機の場合三端子の損失は300mW程なので TO-220であれば放熱は特に気にする必要は無いが 念の為 熱伝導ゴムを挟んで基板に放熱出来る様にしておいた
  |
|
|
|
|

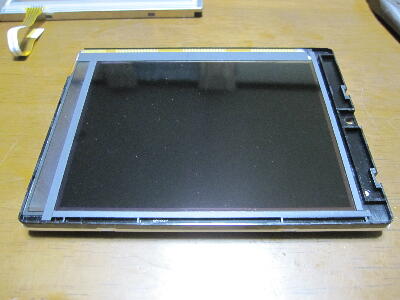

液晶を組付け動作確認

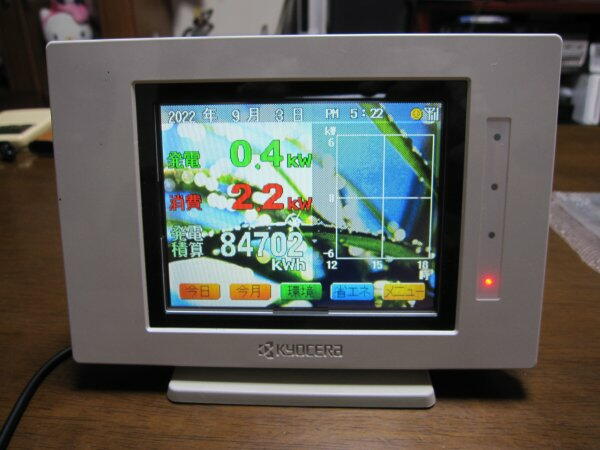

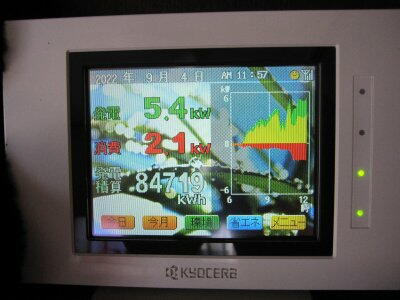

画面も出てきたので直った様だ
 |
|
|
|
