2022/11/12
我が家のエントランスライトが調子悪くなり 長らく放置したあった
暗くなっても点灯せず ボリュウム調整しても変化しなかった
MINIのバックライトが暗く 目標物が暗くて見えず バックしずらい事も在り 重い腰を上げて調べてみる事にした

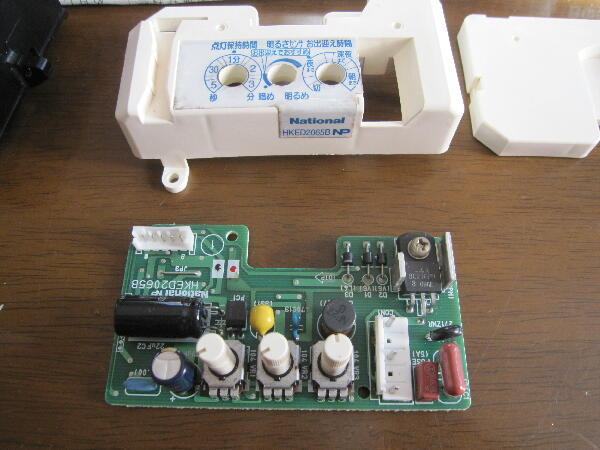

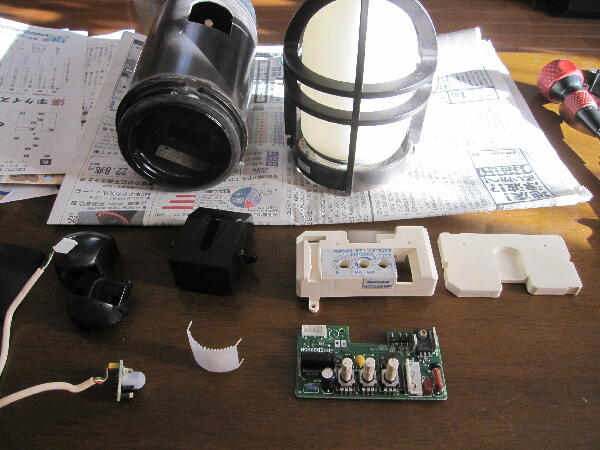

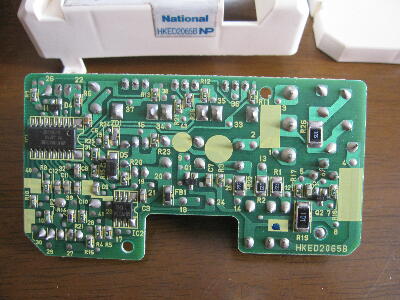

中身はナショナル（Panasonic）のOEM 制御基板は見たところ問題無さそう
 |
|
|
|
|

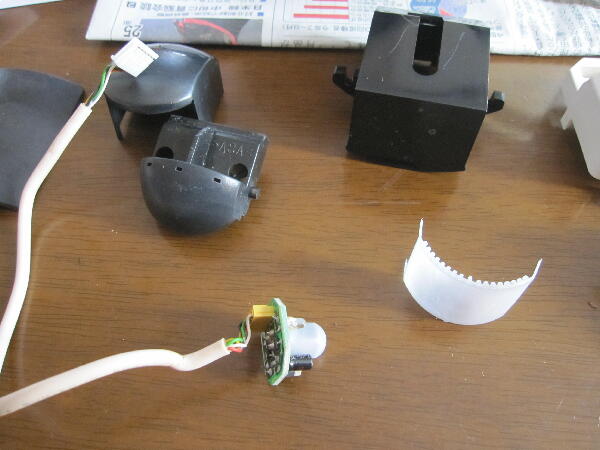

センサを分解

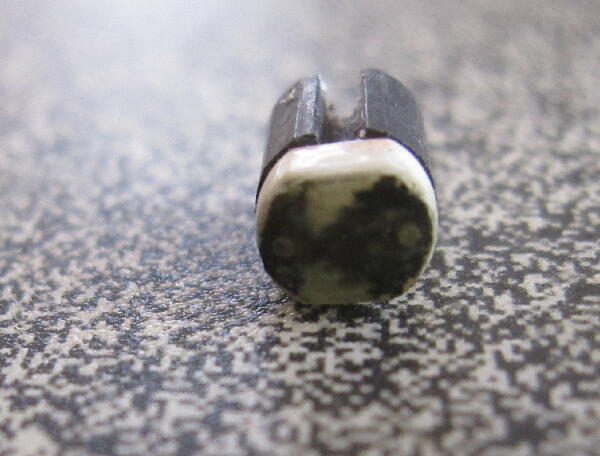

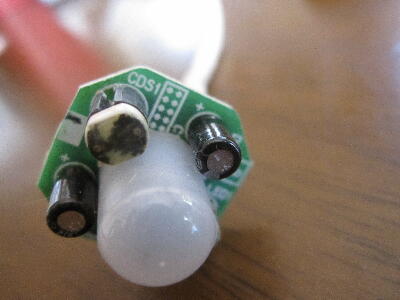

シルク文字 CDS1 とあるCDS 何やら劣化している
振る舞いセンサは機能していたので CDSがダメぽい
 |
|
|
|
|
基板からCDSを外してみた

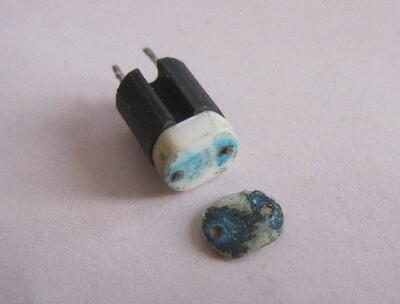

抵抗値は測定出来ず（∞） 保護カバー貼り合わせが簡単に剥がれた 緑青が見られ抵抗素子が腐食で無くなっている 湿気で劣化したらしい

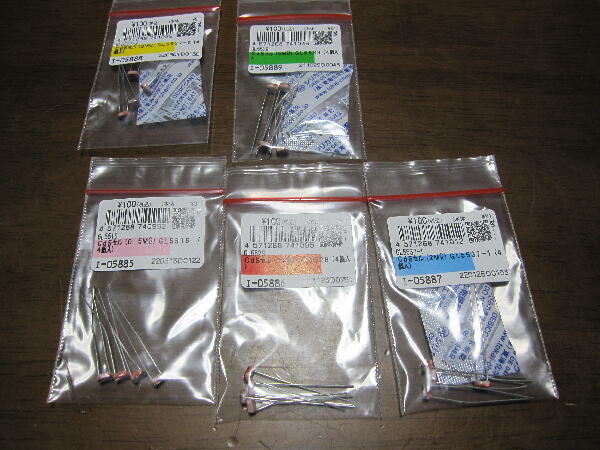

型番は何も表記が無く 不明 抵抗値はどれ位の物なのか？ サイズは5mm程なので秋月にあった 同サイズの 0.5MΩ、1MΩ、2MΩ、3MΩ、5MΩの5種を買ってみる
価格は4個100円と安いので気にならないが…
 |
|
|
|
|

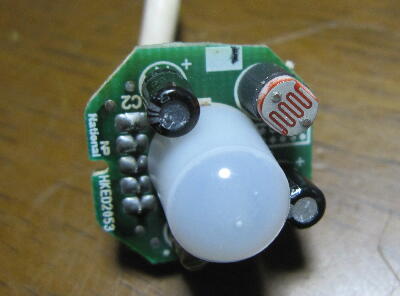

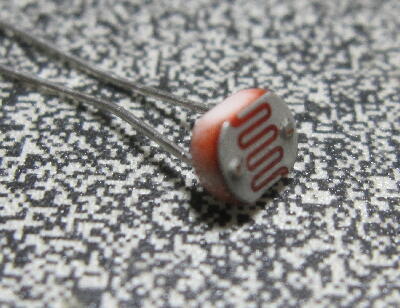

CDSが届いたので基板に実装
取り敢えず 0.5MΩの物で試してみる
バラックで動作確認するとそれなりに動作したので 之で組み立て
 |
|
|
|
|

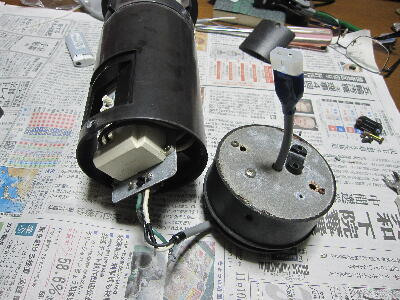

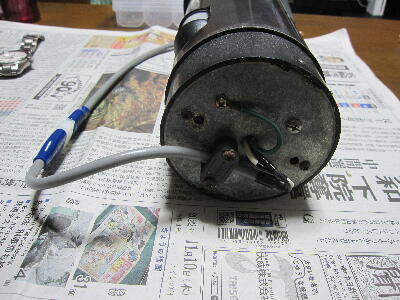

取り外す時 AC電源配線長に余裕が無く 取り出せなくて切断したので コネクタで中継する様にした
 |
|
|
|
|

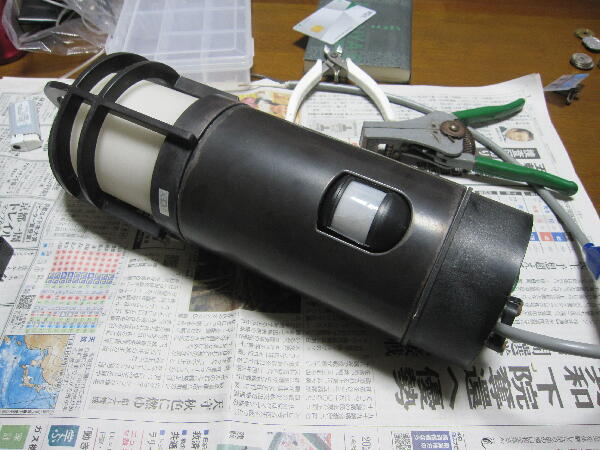

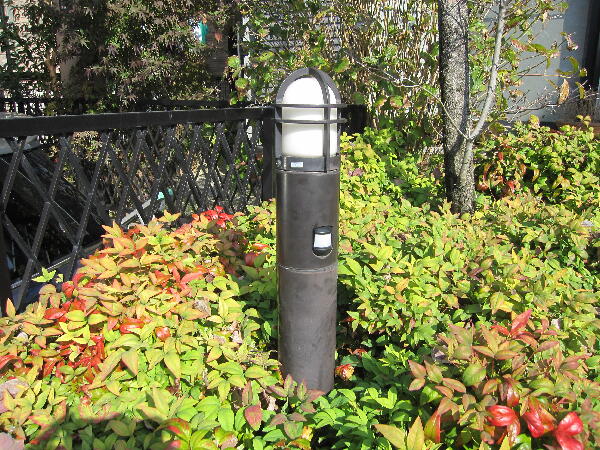

ライト本体をポールに組付け

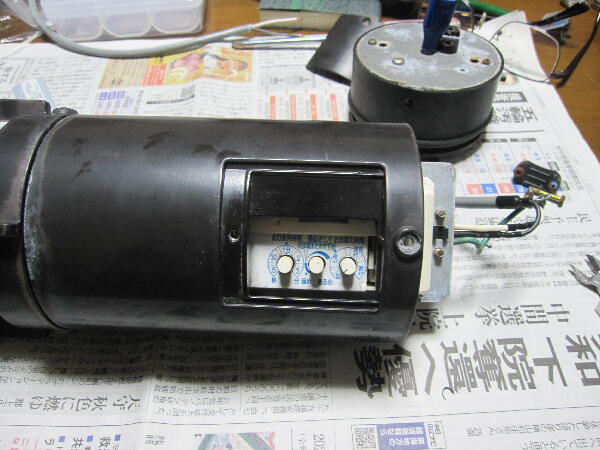

お迎え時間を夜 約１０時まで 明るさやや暗め 点灯時間約2分に設定
之で暗くなり始めて 点灯 10時頃まで連続点灯 その後は人が近づくと約2分間点灯するはず

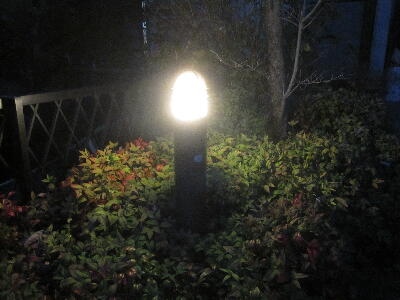

夕方になり点灯を確認 10時30分頃消灯 消灯時間をアバウト調整 10時ちょっと過ぎで消灯になった
明るさ調整VRの 点灯始め位置がちょっと合っていない
1MΩの方が良かったのか？取り敢えず動作はしているので様子を見てみる
 |
|
|
