2022/12/5

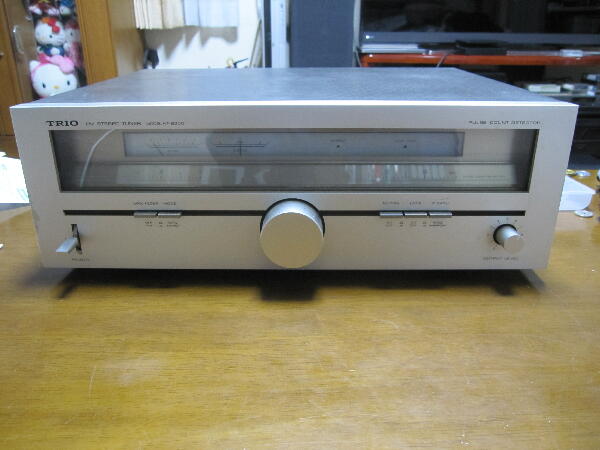

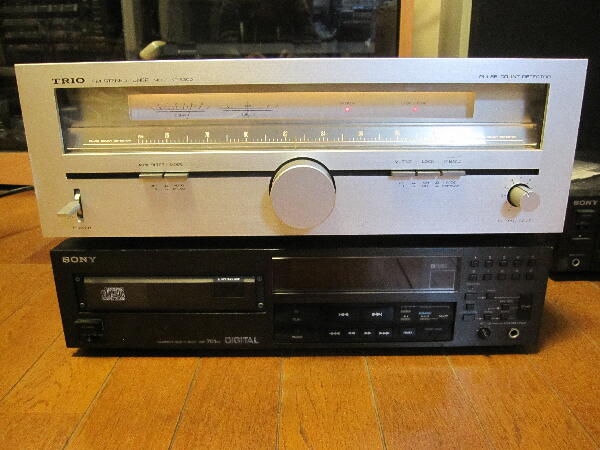

”受信しなくなった” 修理依頼品
以前 L-01Tの修理をした時 パルスカウント IC TR4010A が使われた機種を探した事があった

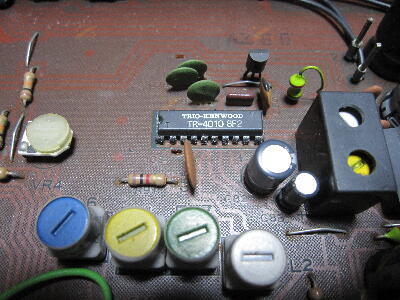

本機に使われている IC はTR-4010 で同じ物と思っていたが ピン数が異なっており A 付とは別物だったとは
結局KT-8300は見つからなかったが……
 |
|
|
|
|

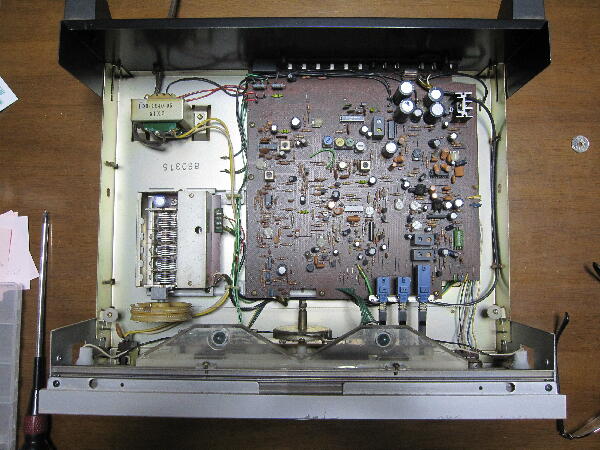

現状確認

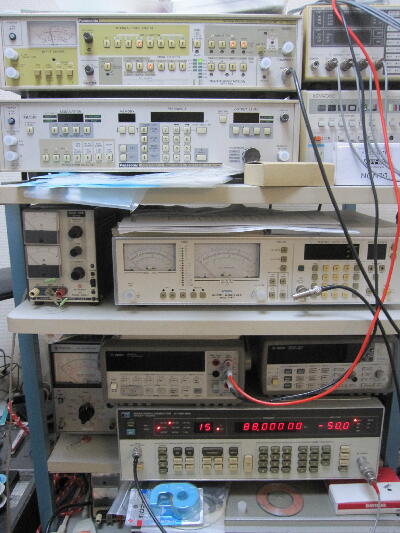

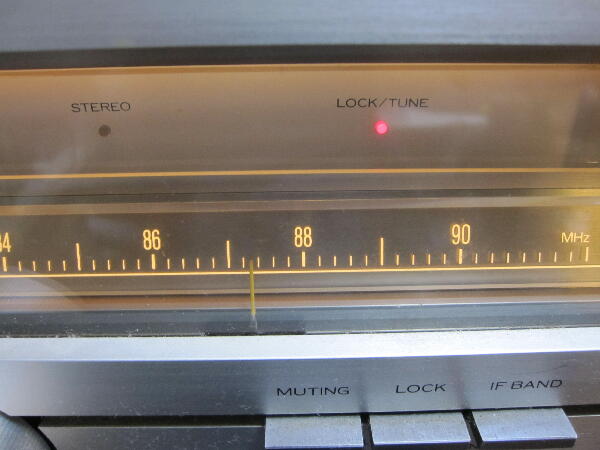

信号源で88MHzを入力すると 同調点は87.3MHｚ程で可也ズレている
 |
|
|
|
|
セパレーションは悪いが STEREO 復調は動作している

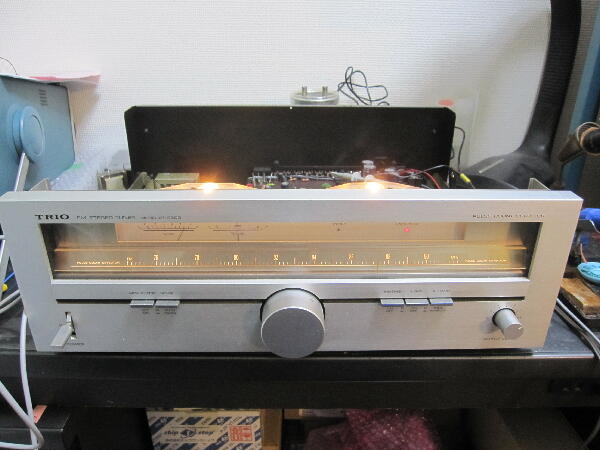

各部調整すれば良くなるだろう
 |
|
|
|
|

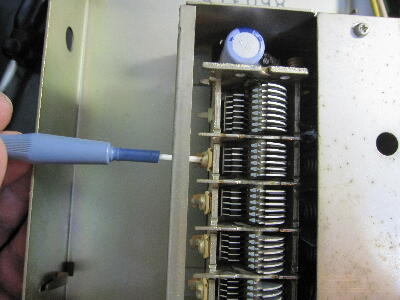

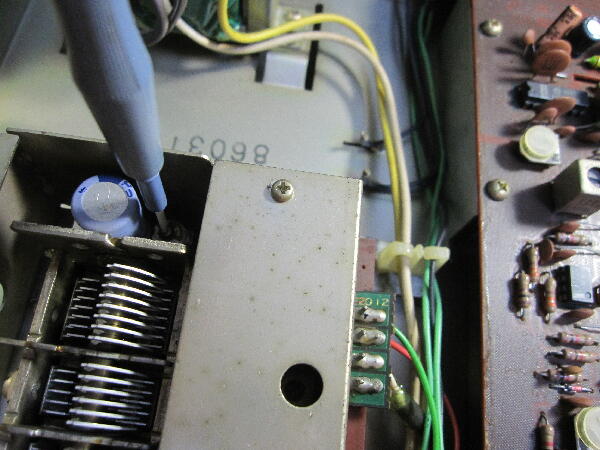

まずはトラッキングから調整
 |
|
|
|
|

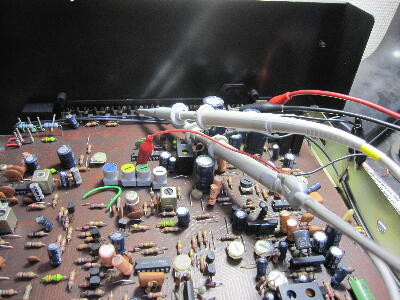

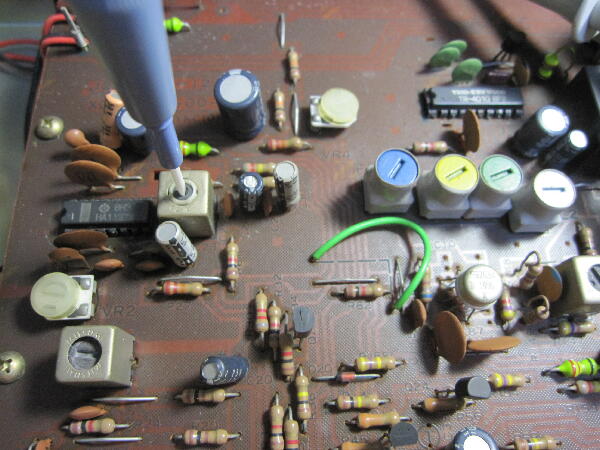

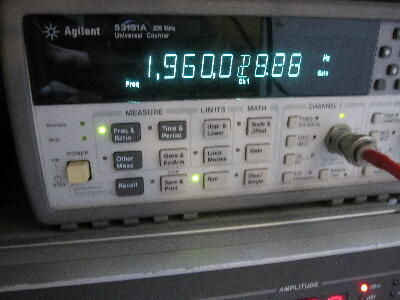

センターメータ調整や 第2 ヘテロダイン周波数調整など
 |
|
|
|
|

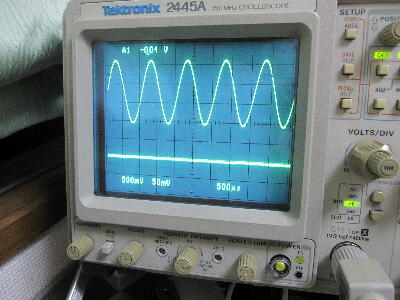

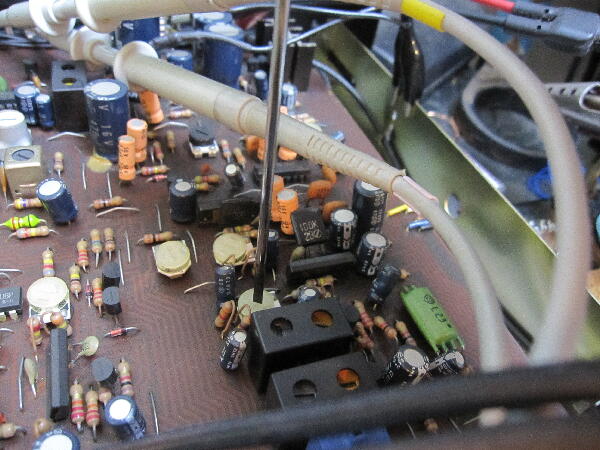

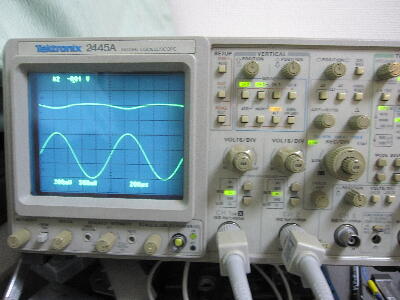

MPX セパレーション調整など
 |
|
|
|
|

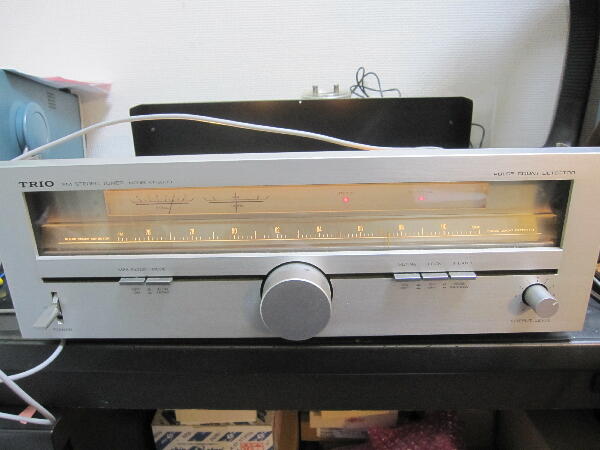

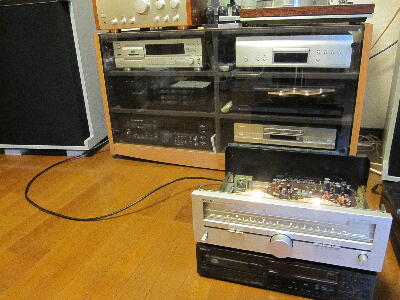

調整が終わったので 音出し確認
問題無く動作している
 |
|
|
